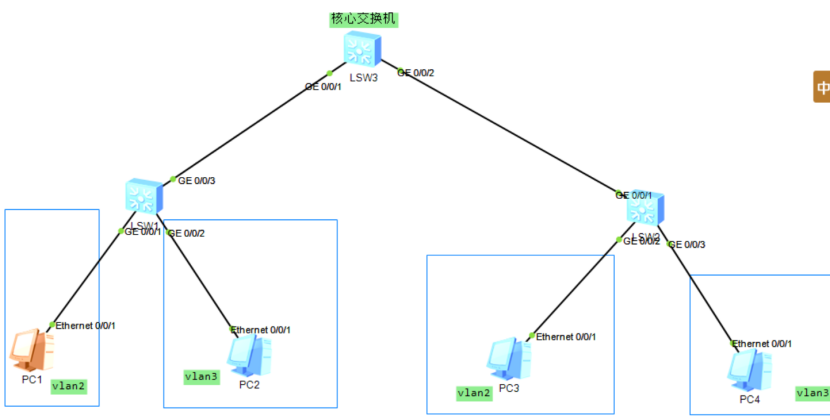

1、通过VLAN,VlANif实现全部的PC互通
2、将二层交换机连接PC的接口设为access,连接核心交换机的的接口设为trunk,核心交换机的接口也设为trunk并且允许所有vlan通过,这样Vlan之间就可以通信
3、在核心交换机上设置VLANIF接口并且ip设置为本vlan同一个网段的ip

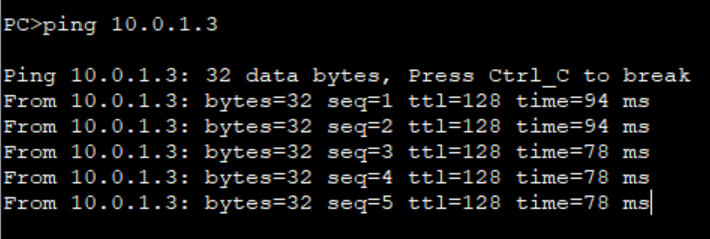

即可通信
原理:PC1向pc4发送数据包由于和本ip没有在一个网段,则需要先把数据包发送到默认网关,网关回复数据包,则PC再次向默认网关发送数据包,网关发送MAC地址为自己的MAC地址,核心交换机对数据包进行处理,发现ip不为本地的ip,发现有条直连的路由和目的ip为同一个网段则将数据包交个直连的路由PC4则收到数据包,PC则以相同的方法回复数据包。
核心交换机的配置:
#
interface Vlanif2
ip address 10.0.1.100 255.255.255.0
#
interface Vlanif3
ip address 10.0.2.100 255.
