华为RIP配置实例

什么是RIP

RIP全程(Routing Information Protocol)，属于IGP协议的一种，是一款距离矢量协议，用于在一个AS内传递路由信息，简单来说就是使不同的网段之间，能彼此正常通信。使用跳数来衡量路由传递的距离，默认最高跳为15跳。

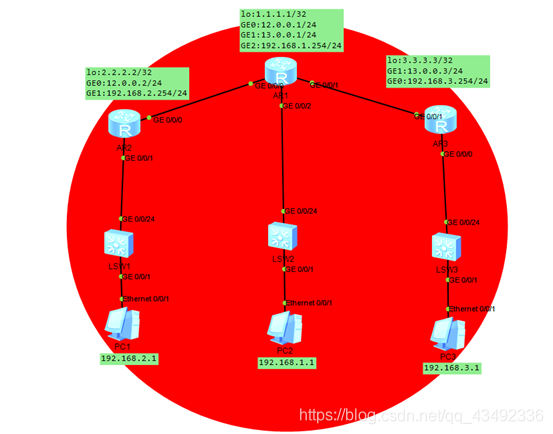

实例拓扑图

配置要求

要求以上192.168.0.0/24所有网段互通
要求各路由器的环回口地址全部互通

配置命令

AR1：
interface GigabitEthernet0/0/0 #配置接口地址
ip address 12.0.0.1 255.255.255.0

interface GigabitEthernet0/0/1
ip address 13.0.0.1 255.255.255.0

interface GigabitEthernet0/0/2
ip address 192.168.1.254 255.255.255.0

interface LoopBack0 #配置环回口地址
ip address 1.1.1.1 255.255.255.255

rip 100 #启用RIP，并设置进程号为100
undo summary #关闭RIP 自动汇总功能
version 2 #启用版本2
network 192.168.1.0 #宣告本地路由
network 12.0.0.0
network 13.0.0.0
network 1.0.0.0

AR2：
interface GigabitEthernet0/0/0
ip address 12.0.0.2 255.255.255.0

interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0

interface GigabitEthernet0/0/2

interface LoopBack0
ip address 2.2.2.2 255.255.255.255

rip 100
undo summary
version 2
network 12.0.0.0
network 192.168.2.0
network 2.0.0.0

AR3：
interface GigabitEthernet0/0/0
ip address 192.168.3.254 255.255.255.0

interface GigabitEthernet0/0/1
ip address 13.0.0.3 255.255.255.0

interface GigabitEthernet0/0/2

interface LoopBack0
ip address 3.3.3.3 255.255.255.255

rip 100
undo summary
version 2
network 13.0.0.0
network 192.168.3.0
network 3.0.0.0

检测

可以通过display ip routing-table查看路由表是否获取到路由信息

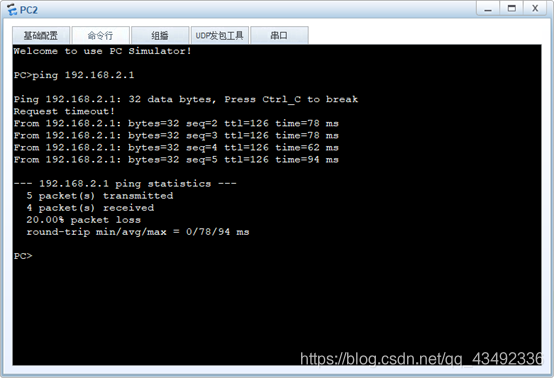

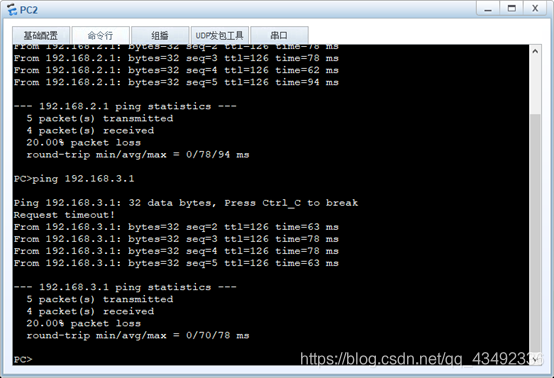

通过ping命令，检测网络是否连通
