华为eNSP中RIP路由协议配置详解

目录

RIP路由协议简介

原理

特点

配置

优缺点

实验要求

IP分配

搭建实验拓扑

配置路由器IP地址

配置环回接口

查看配置信息

配置路由器宣告实现全网可达

优化实验

路由表汇总

防止环路

保障更新安全

加快收敛

测试ping通​

实验总结

---

RIP路由协议简介

RIP（Routing Information Protocol）是一种基于距离向量的内部网关协议（IGP），用于在小型网络中进行路由选择。

原理

RIP使用跳数（hop count）作为路由选择的度量标准。每个路由器都会维护一个路由表，其中包含到达目标网络的最佳路径和跳数信息。路由器通过周期性地交换路由更新消息，更新彼此的路由表。

特点

RIP是一种基于广播的协议，广播路由更新消息以通知网络中的其他路由器。RIP的最大跳数限制为15，超过这个跳数的路由会被认为是不可达的。RIP还支持自动汇总，可以将连续的子网合并为更大的网络。

配置

在使用RIP进行路由选择之前，需要在每个路由器上配置RIP协议。配置包括启用RIP、指定RIP版本（RIPv1或RIPv2）、设置接口和网络的RIP广播等。

优缺点

RIP的优点包括简单、易于配置和实施，适用于小型网络。然而，RIP的缺点是相对较慢的收敛时间和较大的网络开销，对大型网络和复杂拓扑不太适用。

实验要求

1、R1-R3地址为192.168.1.0/24；请合理分配

2、R3的环回为3.3.3.0/24.该网段不能在rip中宣告

3、整个网络使用RIPv2，全网可达，路由表汇总，放置环路，保障更新安全，加快收敛速度

IP分配

根据提供的网络段和子网掩码，可以将网络划分如下：

1. 骨干网络段：192.168.1.0/26
   - 骨干1: 192.168.1.0/30
   - 骨干2: 192.168.1.4/30

2. R1网络段：
   - R1环回1: 192.168.1.64/27
   - R1环回2: 192.168.1.96/27

3. R2网络段：
   - R2环回1: 192.168.1.128/27
   - R2环回2: 192.168.1.160/27

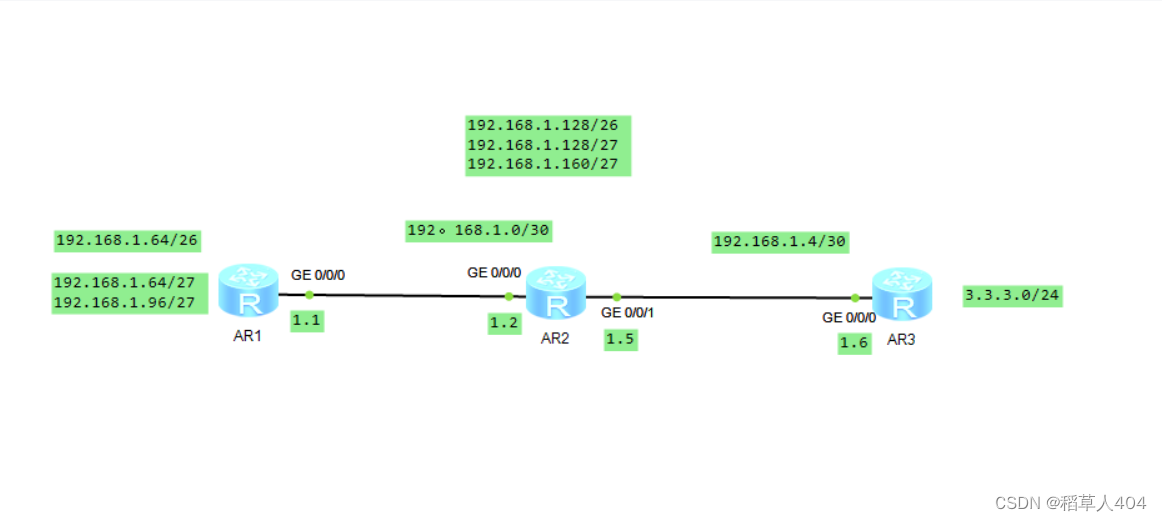

搭建实验拓扑

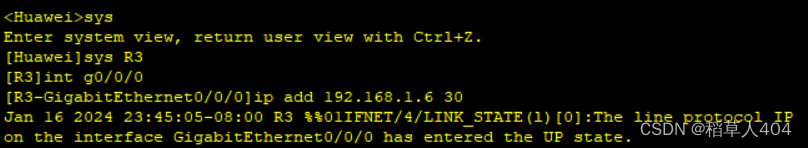

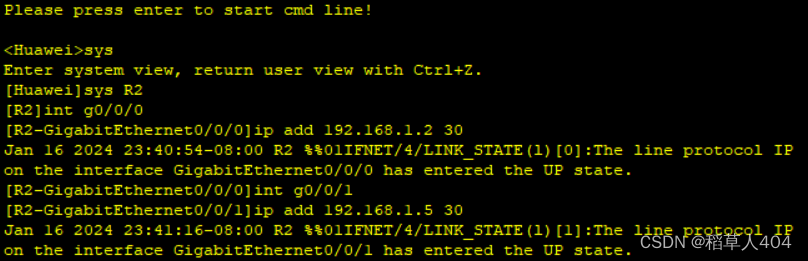

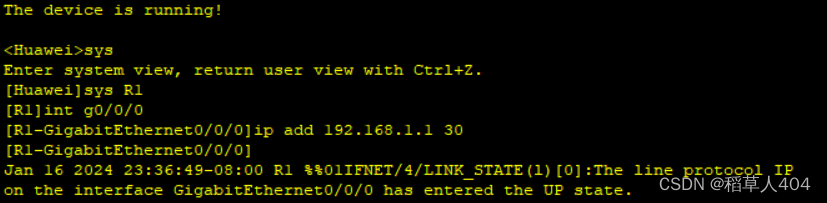

配置路由器IP地址

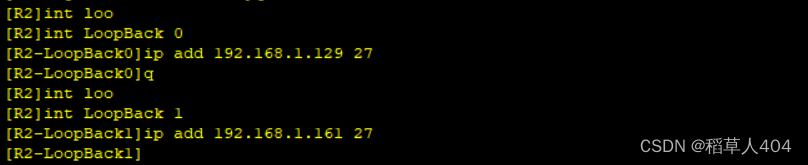

配置环回接口

查看配置信息

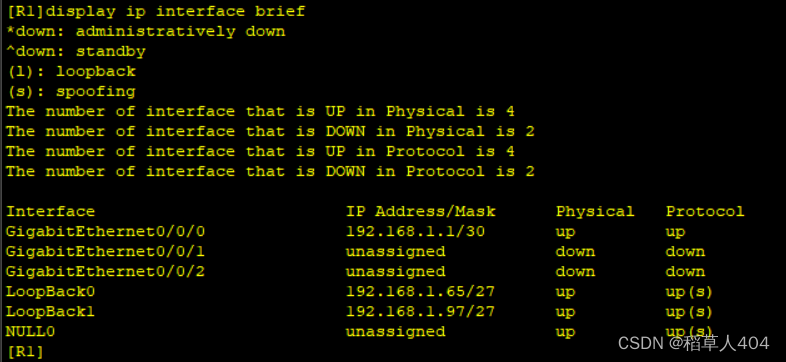

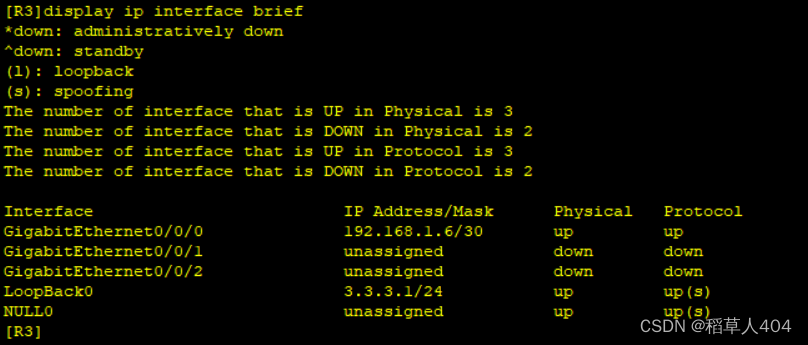

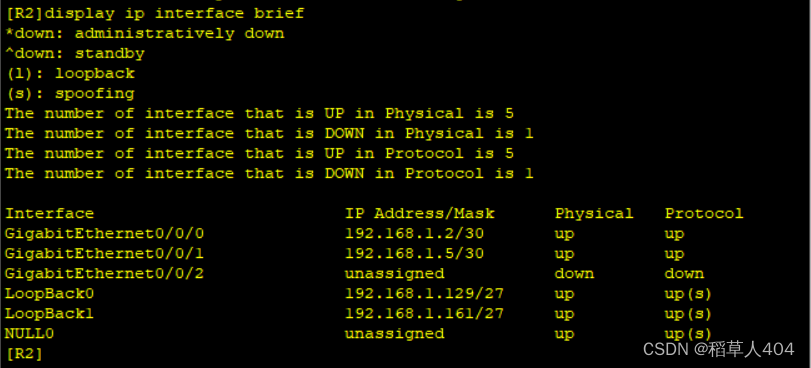

使用display ip interface brief 查看配置情况

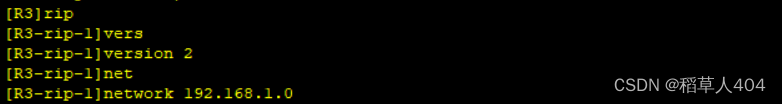

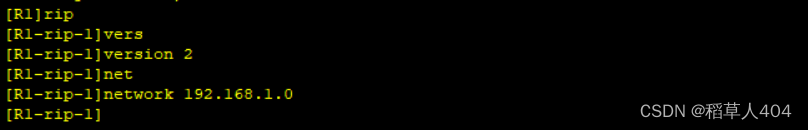

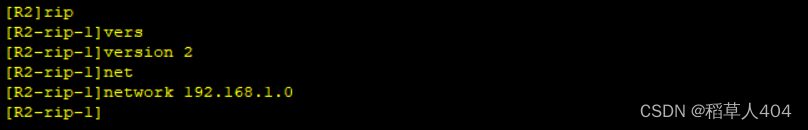

配置路由器宣告实现全网可达

优化实验

路由表汇总

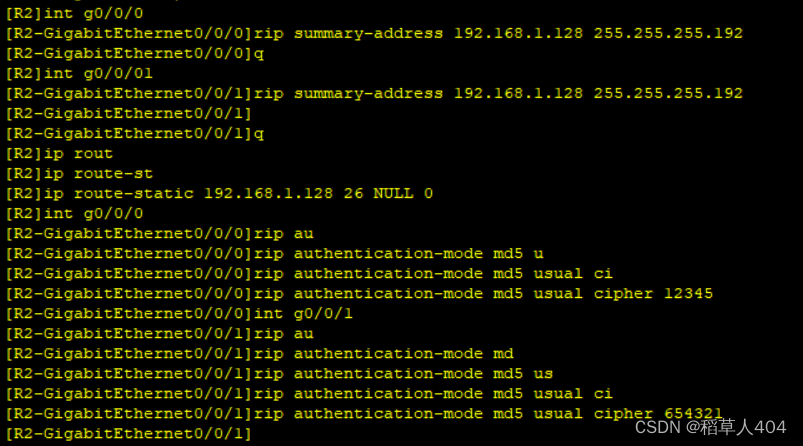

使用rip summary-address进行汇总

防止环路

保障更新安全

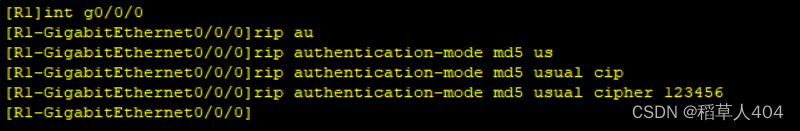

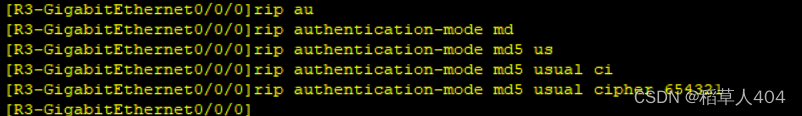

手工认证

使用rip authentication-mode md5 usual cipher + 密码进行手工认证

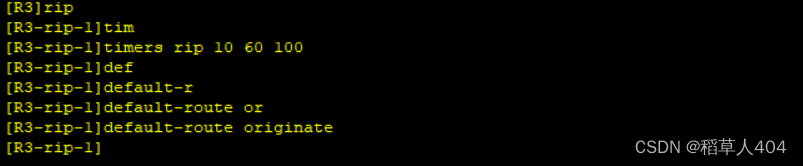

加快收敛

使用times rip +30(更新)+180（失效）+300（刷新）进行加快收敛操作

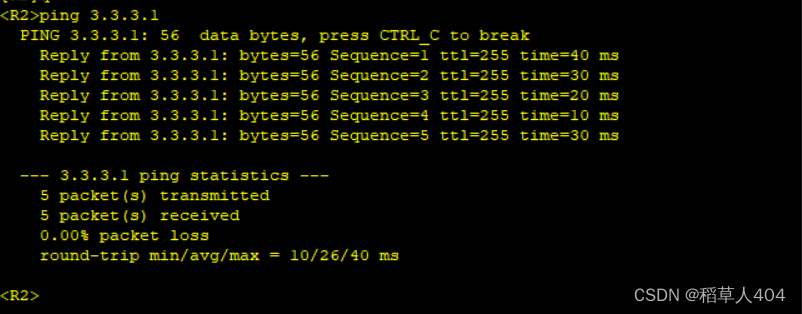

测试ping通

实验总结

1. 整个网络的地址为192.168.1.0/24
   - R1地址范围：192.168.1.1 - 192.168.1.127
   - R2地址范围：192.168.1.128 - 192.168.1.191
   - R3地址范围：192.168.1.192 - 192.168.1.254

2. R3的环回地址为3.3.3.0/24
   - 该网段不会在RIP协议中宣告。

3. 使用RIPv2协议进行全网可达的路由配置，并进行以下设置：
   - 路由表汇总：在骨干网络中，R1和R2进行路由表汇总，将骨干网络的路由信息向外宣告。
   - 防止环路：配置适当的距离矢量参数（如距离、封装等），以避免形成环路。
   - 更新安全：使用密码验证和密钥认证等措施，确保路由器之间的路由更新是安全的。
   - 收敛速度加快：使用快速更新机制，如快速失效检测（Fast Convergence）和快速重启等技术，以加快路由收敛的速度。
