施耐德M258plc使用485通信
试验使用M258plc通过RS485读取NX100D-T2电压采集模块。
方法一

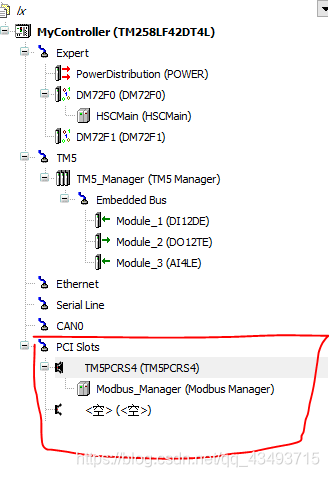

1、在PCI Slots中添加TM5PCRS4模块（485通信模块）在模块下添加modbus_Manager。
在这里插入图片描述
2、双击TM5PCRS4设置通信参数。

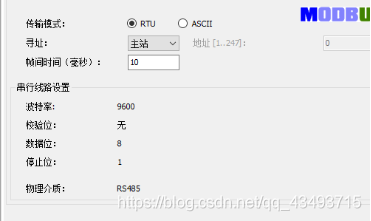

3、双击modbus_Manager设置为主站。
在这里插入图片描述

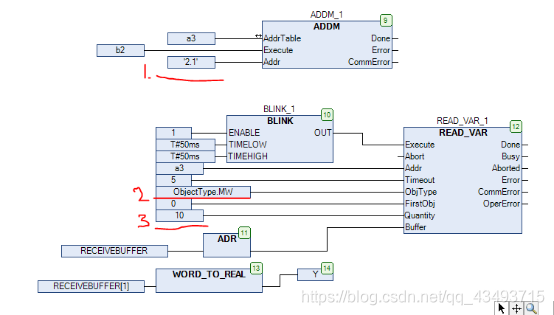

4、1（‘2.1’）：2为串行通道2，1为从站地址1.
2读取mw
3读取多少数据

方法二

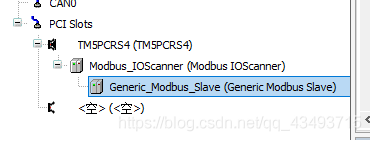

1、在PCI Slots中添加TM5PCRS4模块（485通信模块）在模块下添加modbus_IOScanner后添加GENEric_Modbua_Slave。

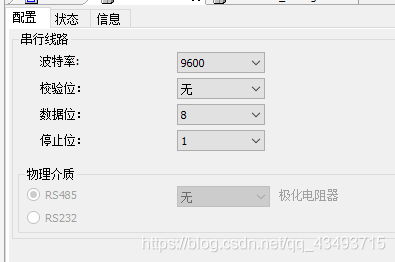

2、双击TM5PCRS4设置通信参数。
在这里插入图片描述
3、双击设置modbus_IOScanner，基本默认不动

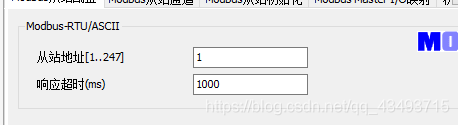

4、双击设置GENEric_Modbua_Slave，首先设置modbus从站配置。

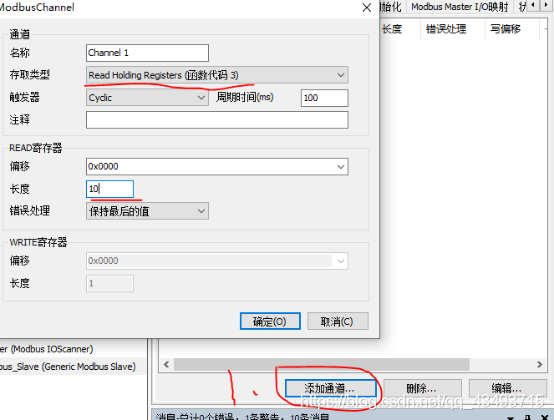

5、设置moidbus从站通道，首先点添加通道设置存取类型（在这选择读），长度设置读取数据的长度。设置完成后点击确定。
在这里插入图片描述

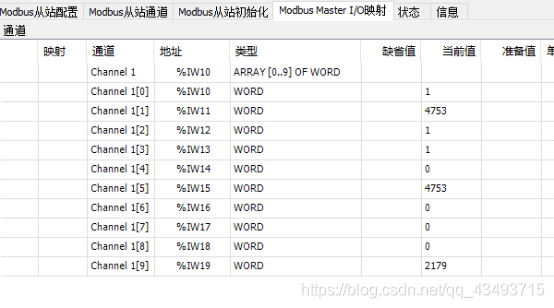

6、设置完成后下载程序，然后监控打开modbus master i\0映射查看读取出的数据。
