实验 2 静态路由（最详细全解优雅避开所有坑，小白适用）

---

前言

静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生
变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情
况下是私有的，不会传递给其他的路由器。当然，网管员也可以通过对路由器进行设置使之
成为共享的。静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于
清楚地了解网络的拓扑结构，便于设置正确的路由信息。
使用静态路由的另一个好处是网络安全保密性高。动态路由因为需要路由器之间频繁地
交换各自的路由表，而对路由表的分析可以揭示网络的拓扑结构和网络地址等信息。因此，
网络出于安全方面的考虑也可以采用静态路由。
大型和复杂的网络环境通常不宜采用静态路由。一方面，网络管理员难以全面地了解整
个网络的拓扑结构；另一方面，当网络的拓扑结构和链路状态发生变化时，路由器中的静态
路由信息需要大范围地调整，这一工作的难度和复杂程度非常高。
静态路由是动态路由学习的基础。

一、实验内容与目的

实验要求:
1．掌握路由工作原理;
2．掌握静态路由配置方法。
实验内容:

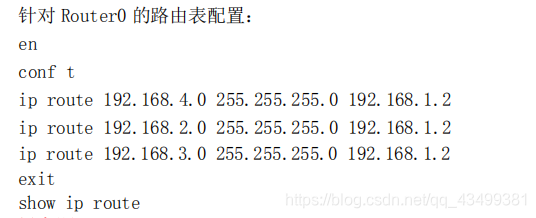

使用ip route 配置静态路由表.

实验主要仪器及台套数：
每组成员所需要设备如下：
路由器 3 台、交换机 3 台、计算机 6 台、直通线缆 9 根、Serial DCE 3 根。

二、实验方法步骤与注意事项

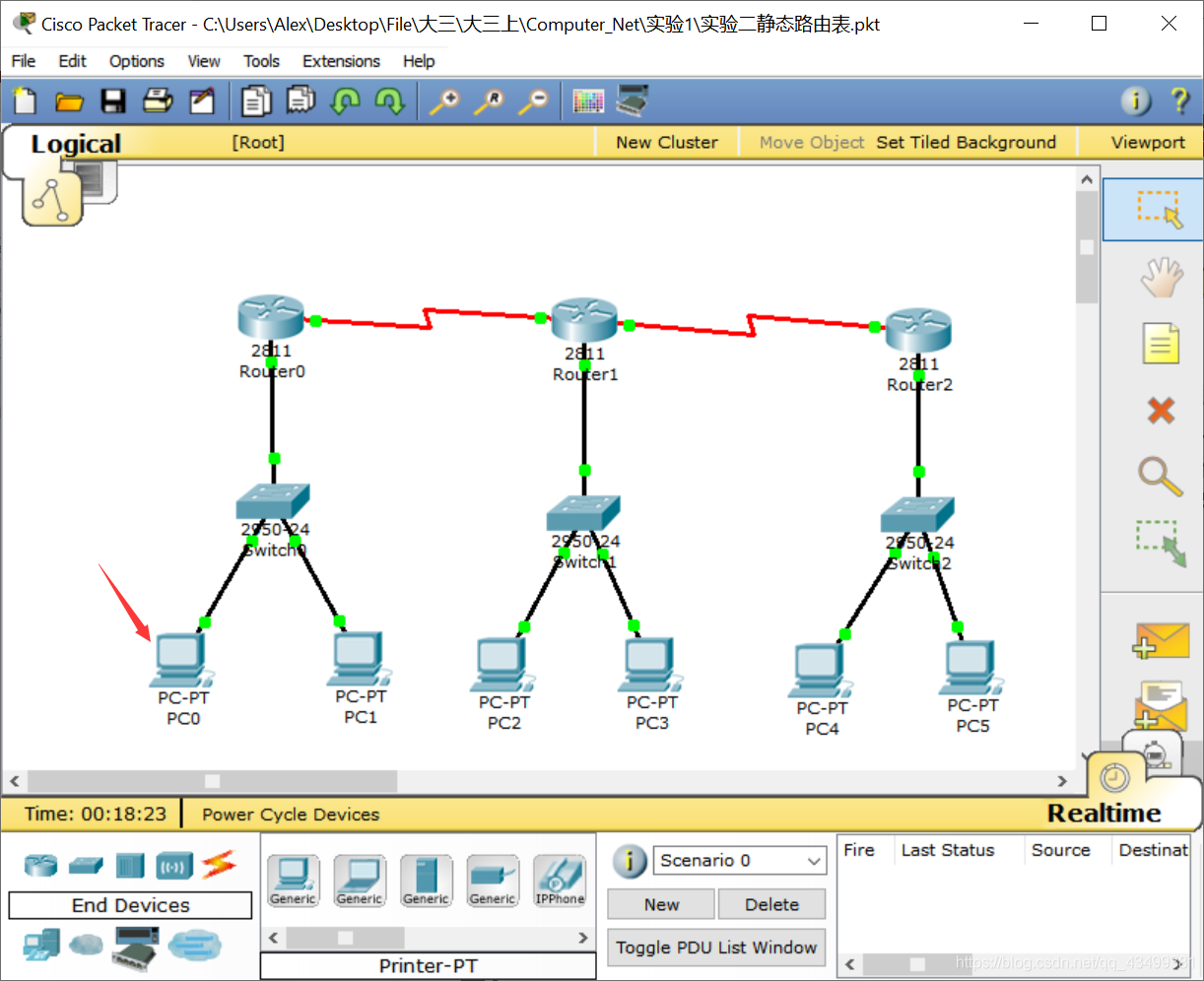

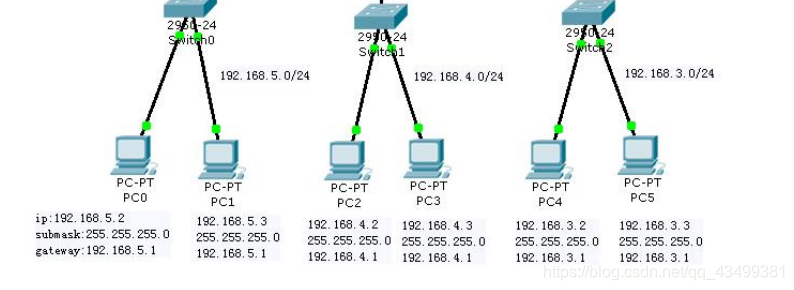

1.实验拓扑及配置

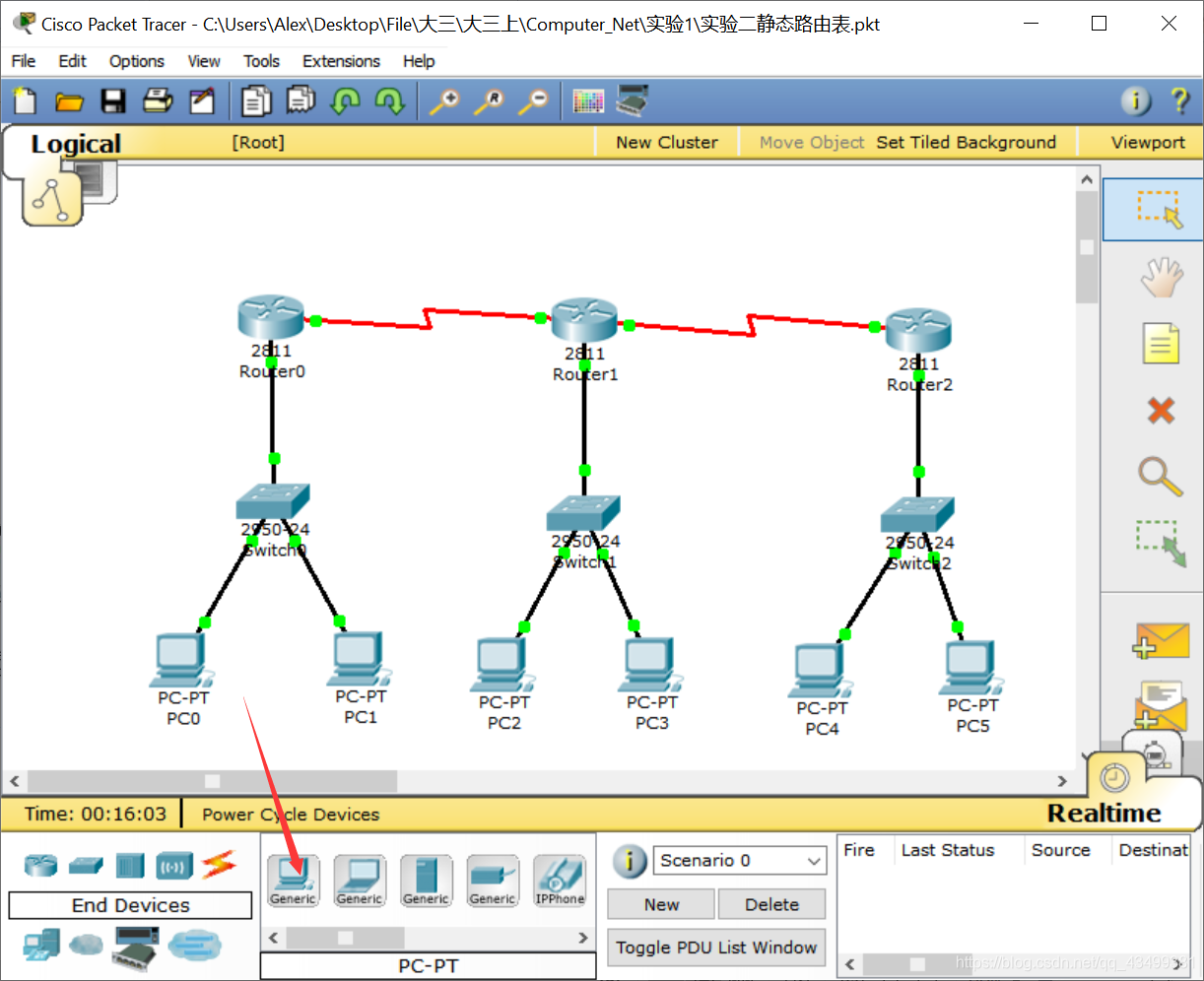

2.选择6台PC机

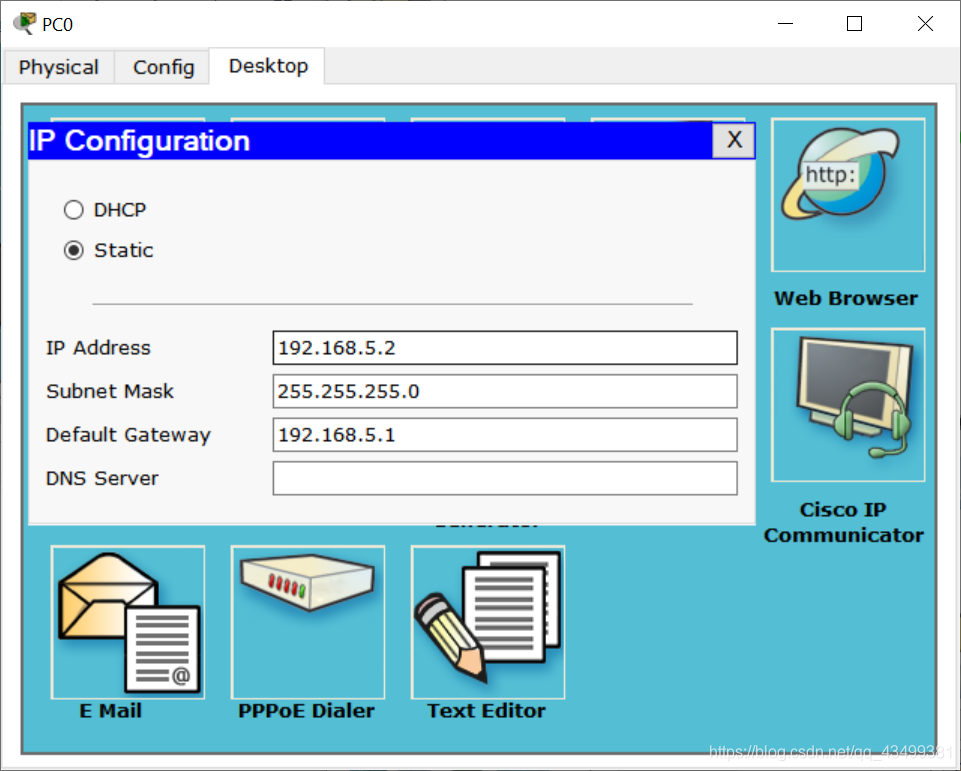

为每台电脑配置IP地址与网关

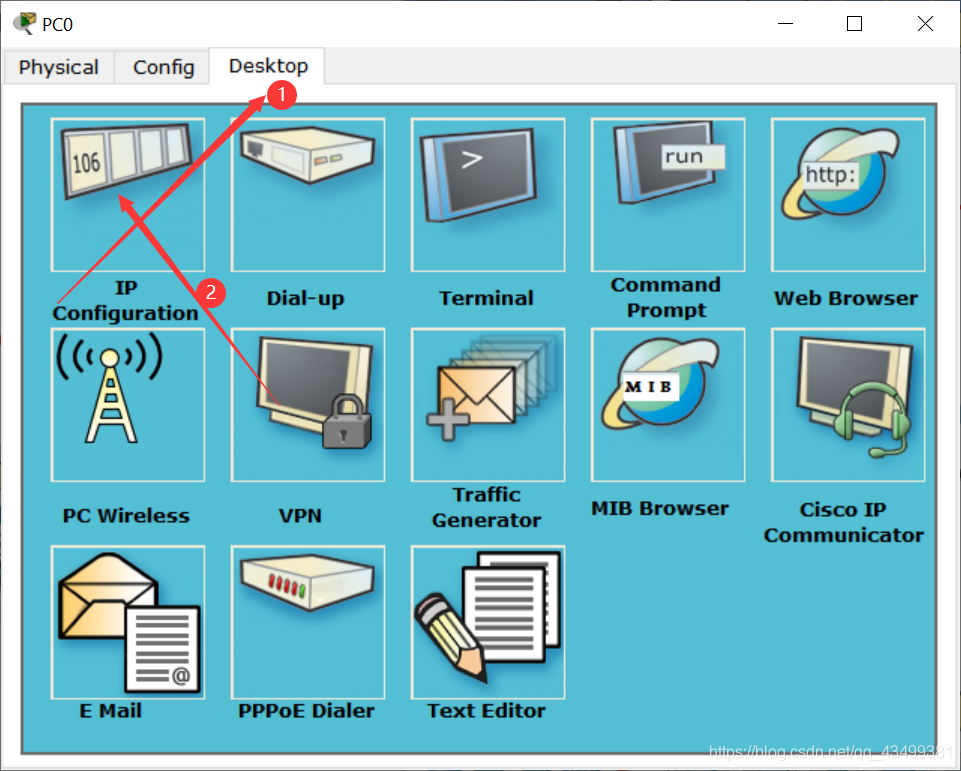

a.点击电脑

b.打开配置的地方

c.填上下面的地址，如图所示

0号电脑：
ip:192.168.5.2
掩码：255.255.255.0
gateway:192.168.5.1

2号电脑：
192.168.5.3
255.255.255.0
192.168.5.1
2号电脑：
192.168.4.2
255.255.255.0
192.168.4.1
3号电脑：
192.168.4.3
255.255.255.0
192.168.4.1
4号电脑：
192.168.3.2
255.255.255.0
192.168.3.1
5号电脑：
192.168.3.3
255.255.255.0
192.168.3.1

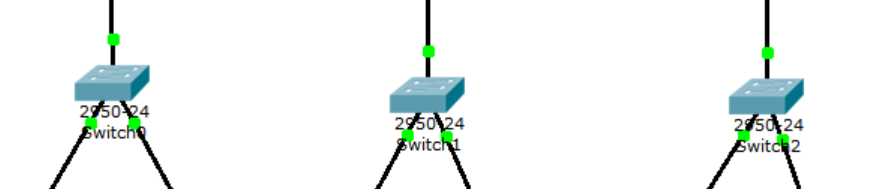

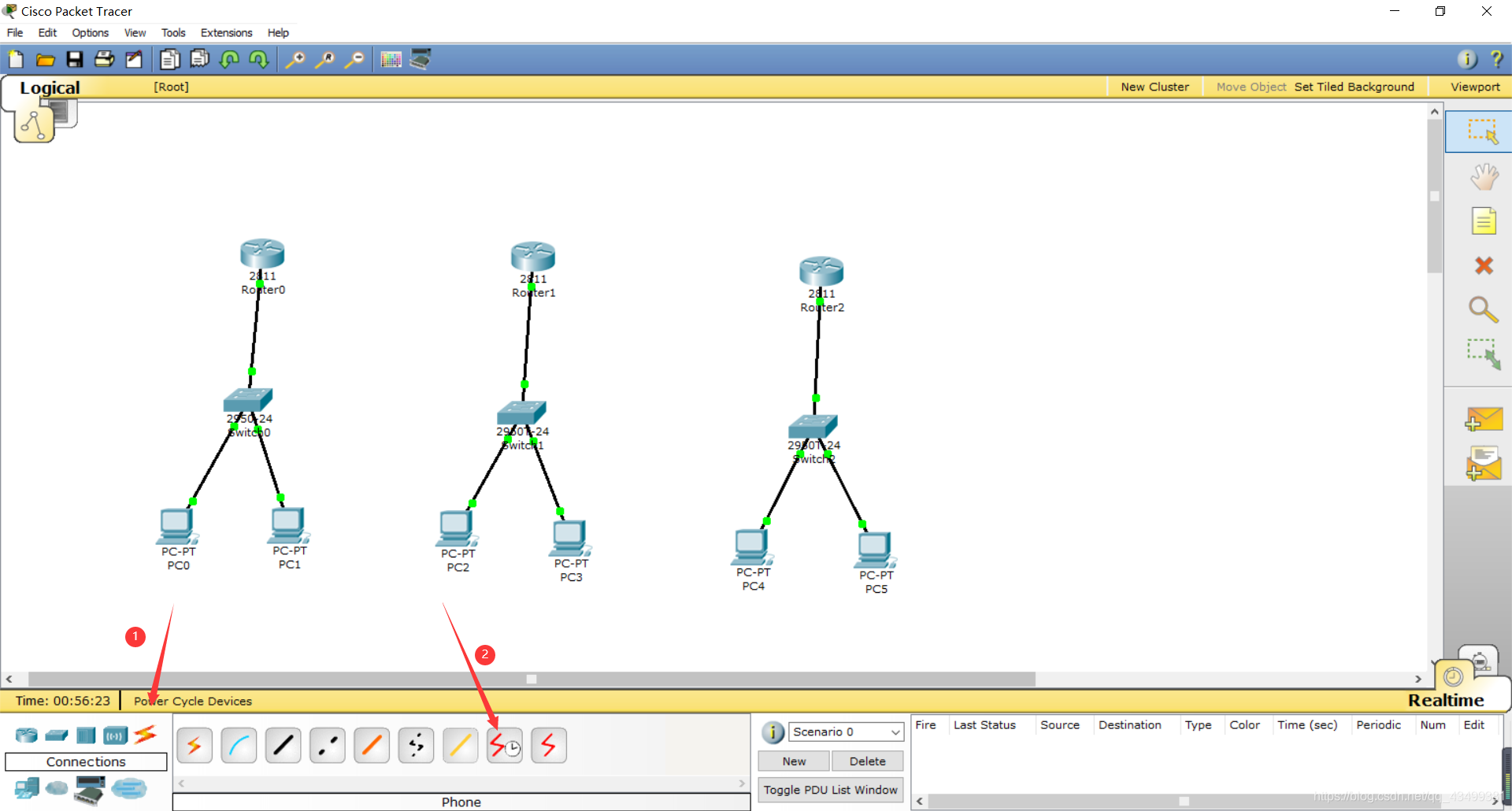

3.选择三个交换机

然后选择下图的线

连线时注意接口

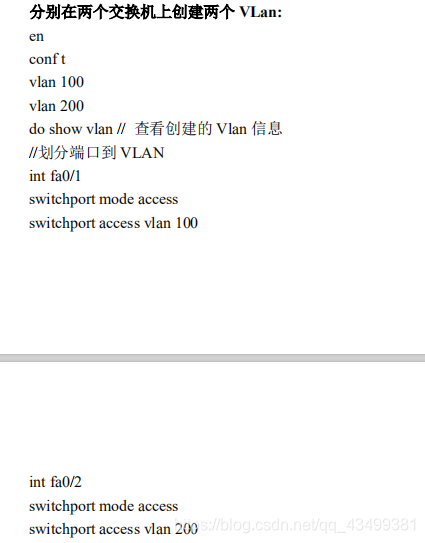

交换机配置请参考实验一（不要漏了哦）

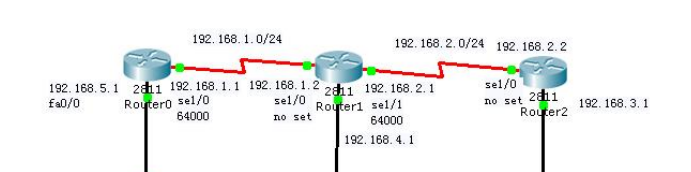

4.选择三个路由，同理步骤1配置

路由器Router0有两个地址：

192.168.5.1 fa0/0

192.168.1.1 se1/0

路由器Router1有三个地址：

192.168.1.2 se1/0

192.168.4.1 fa0/0

192.168.2.1 se1/1

路由器Router2有两个地址：

192.168.2.2 se1/0

192.168.3.1 fa0/0

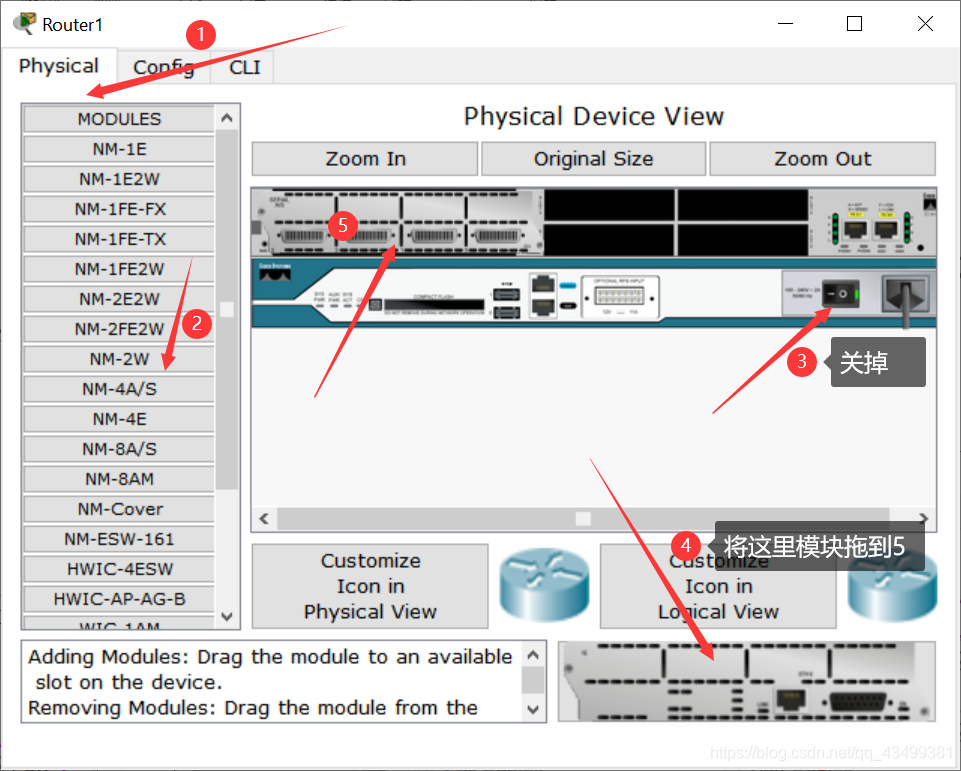

5.配置路由器（核心步骤）为每个路由器添加 NM-4A/S 模块, 设置 DCE 的时钟为 64000

点击路由

🧨🧨🧨🧨完成上述5个步骤之后，点击”三“打开启动需要时间，请等一会在进行下一步

6.配置路由器（如果是刚完成第5步需要等一会）

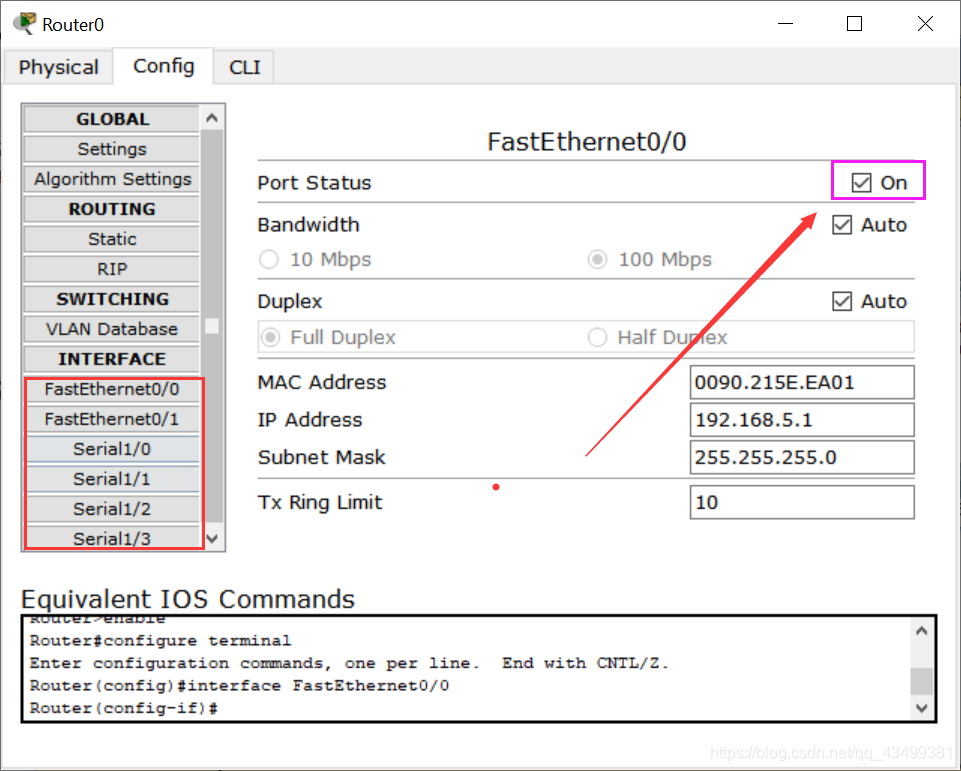

紫色的步骤很关键，如果没有勾上了交换机和路由之间的线就会变绿的

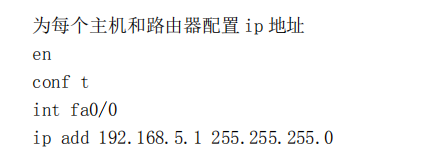

配置路由器的IP地址。

Router0:
en
conf t
int fa0/0
ip add 192.168.5.1 255.255.255.0
exit
int se1/0
ip add 192.168.1.1 255.255.255.0
Router1:
en
conf t
int fa0/0
ip add 192.168.4.1 255.255.255.0
exit
int se1/0
ip add 192.168.1.2 255.255.255.0
exit
int se1/1
ip add 192.168.2.1 255.255.255.0
Router2:
en
conf t
int fa0/0
ip add 192.168.3.1 255.255.255.0
exit
int se1/0
ip add 192.168.2.2 255.255.255.0

🧔代码也给大家敲出来了，明示三连

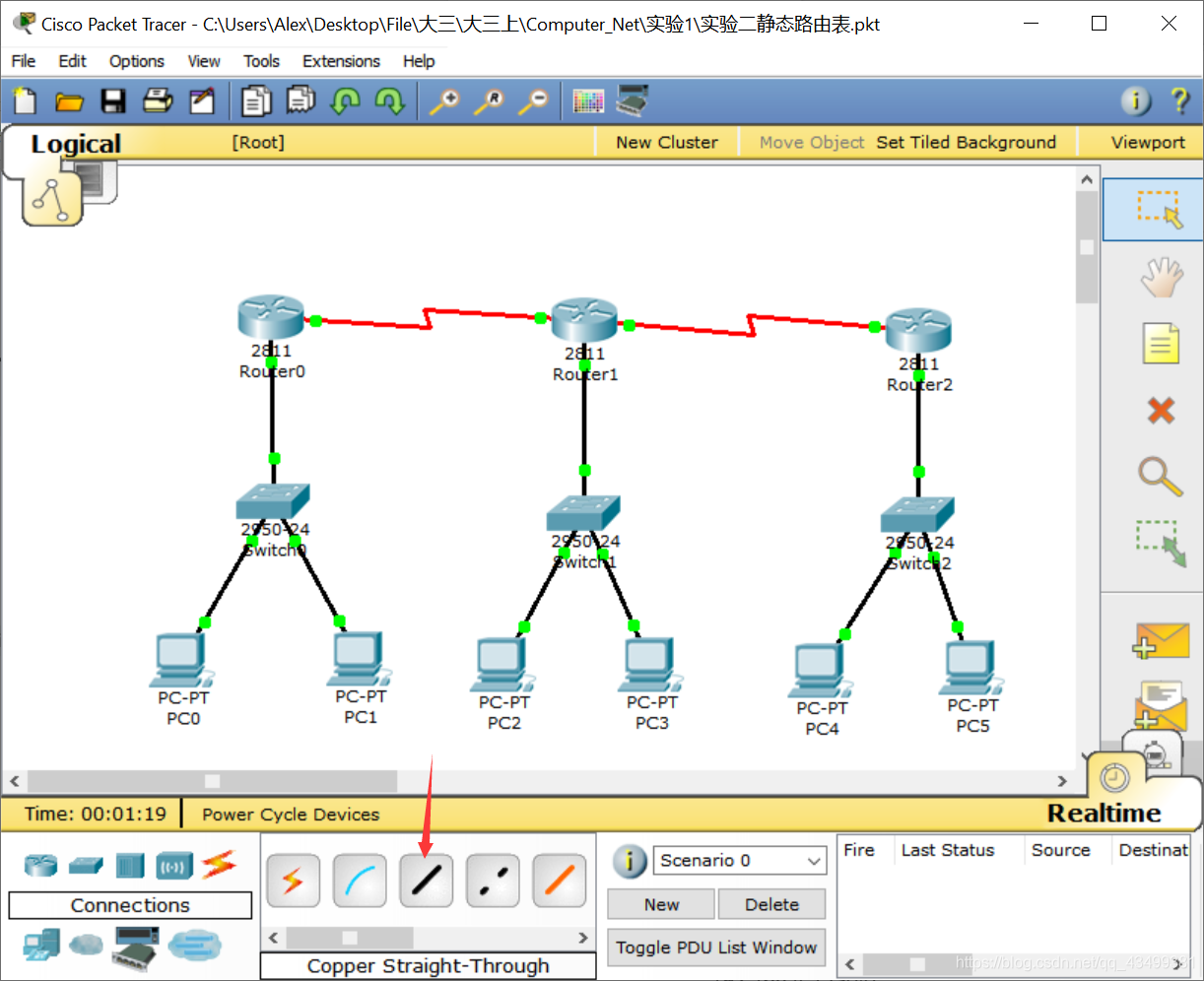

7.连线

1.找到线

2.开始连线
点击路由器0sel1/0————》路由器1sel1/0

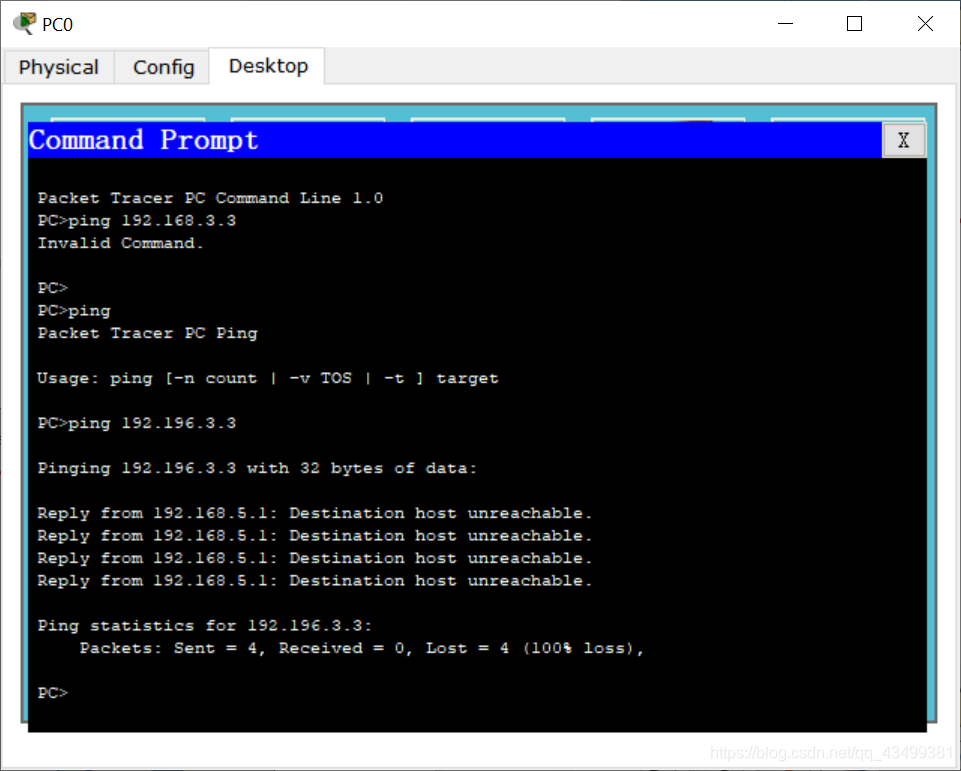

8.测试

测试pc0能不能联通pc5

总结🎊🎊

完成本次实验我们收获了：
1．掌握路由工作原理； 2．掌握静态路由配置方法。
然后完成的小伙伴来做做思考题吧！
