常见指令的数据通路和执行过程

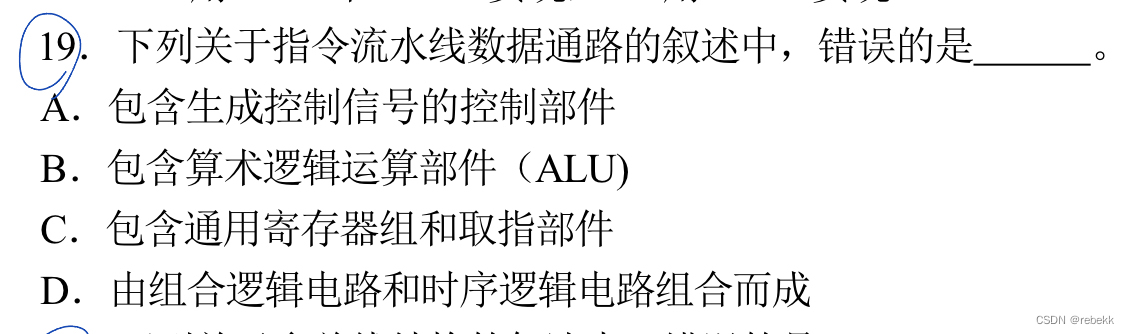

作此篇的原因是17年19题：

本题选A，做的时候总感觉不够通透，因此把这题涉及到的内容全部看了一遍，顿时没有那种朦胧感了

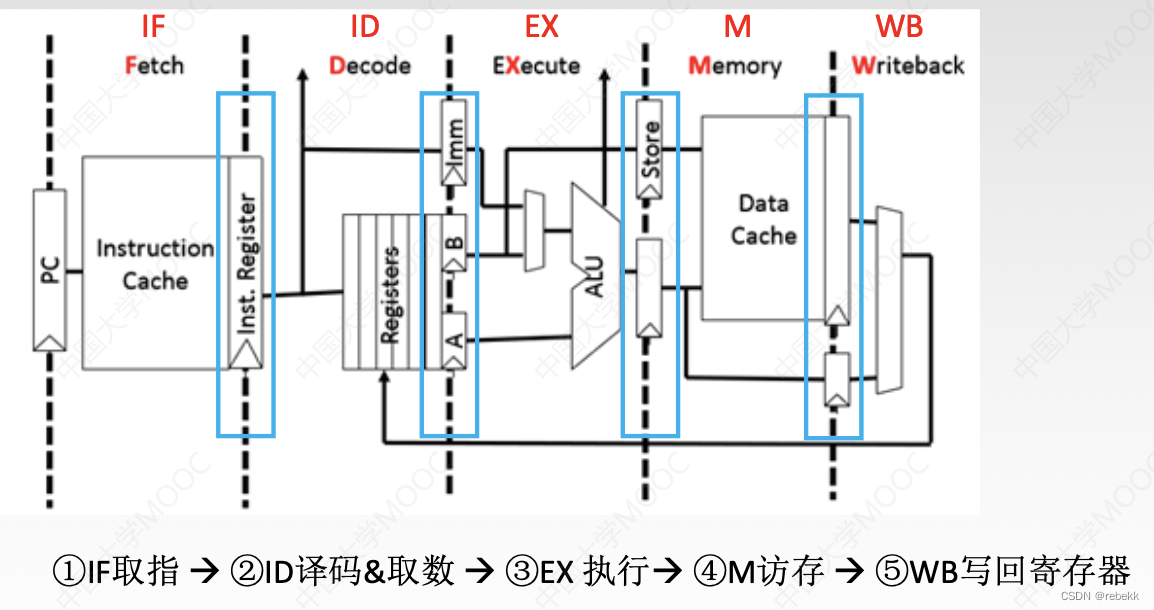

零、五段式流水线：

以下均为MIPS设定：指令长度为32位，主存按字节编址（所以指令地址总是4的倍数，即最后两位是00），因此PC中只需存放前32位地址，即PC<31:2>（0,1,2,…,31中的2~31）
取下条指令=整个地址+4=PC<31:2>+1

一、运算类指令

1. 运算类指令类型：
   • 加法指令（两个寄存器相加）：add rd, rs, rt：R[rs]+R[rt]->R[rd]
   • 加法指令（寄存器与立即数相加）：addiu rt, rs, imm16：R[rs]+SEXT(imm16)->R[rt]
   • 算数左移指令：SHL Rd：(Rd)<<<2->Rd
2. R型指令（即类型1）的执行过程
   • IF阶段：根据PC从指令Cache取指令到IF段的寄存器
   • ID阶段：取出操作数至ID段寄存器
   • EX阶段：运算，将结果存入EX段寄存器
   • M阶段：空段
   • WB：将运算结果写回指定寄存器

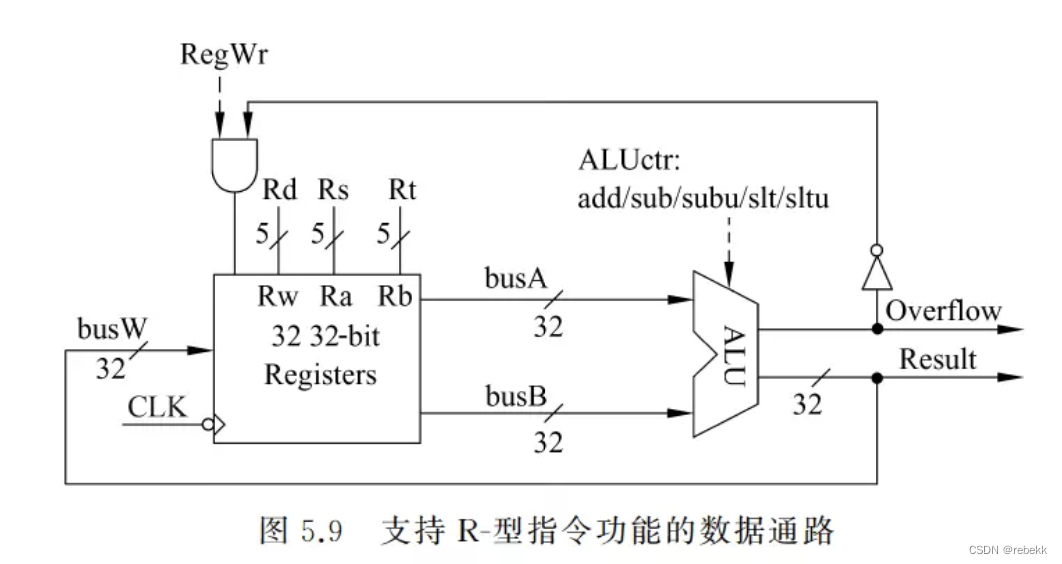

3. R型指令的数据通路：R[rs]+R[rt]->R[rd]

   • Rs和Rt是两个源操作数寄存器编号，Rd是目的寄存器编号。因此寄存器堆的两个读地址端Ra和Rb分别与Rs与Rt相连，写地址端Rw与Rd相连。
   • ALU运算结果连到寄存器堆的写数据端busW
   • 控制信号RegWr为“写使能”信号，只有在RegWr信号为1且不溢出的情况下，运算结果才写入寄存器堆，显然R型指令执行时，RegWr信号应该为1

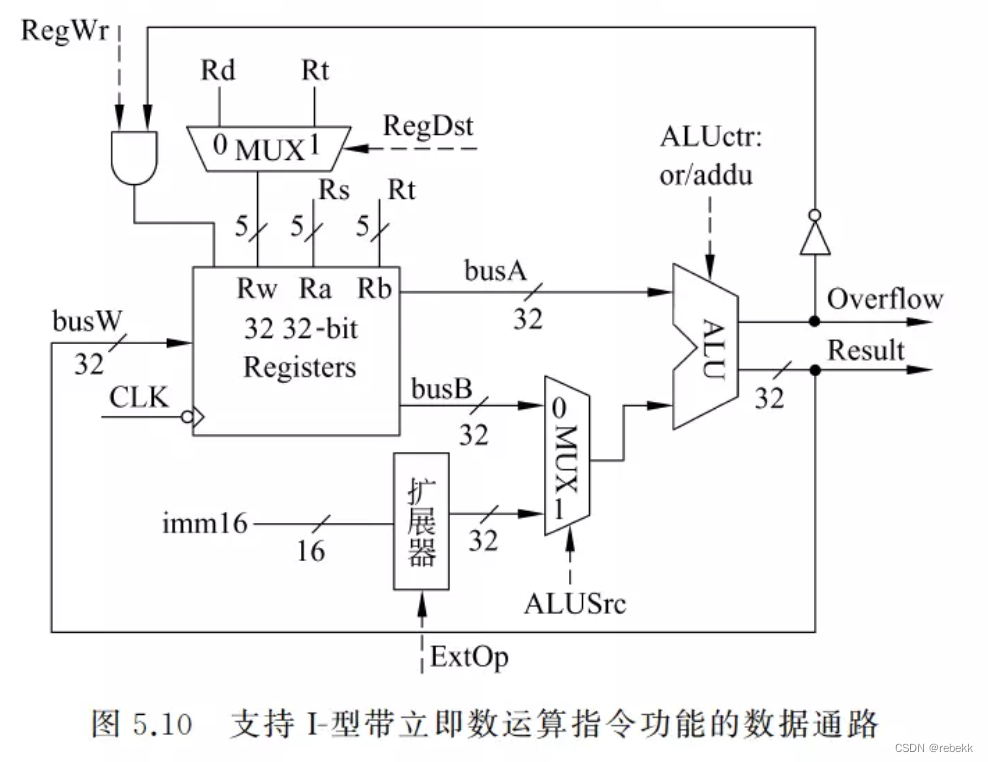

4. I型指令的数据通路（即类型2）R[rs]+SEXT(imm16)->R[rt]，在R型指令数据通路的基础上，改动如下：
   • 因为R型指令和I型指令的目的寄存器不同，所以在寄存器堆的写地址端Rw处，增加了一个多路选择器，由控制信号RegDst控制选择Rd为目的寄存器还是Rt为目的寄存器
   • 因为I型指令的立即数只有16位，需要对其扩展为32位才能送到32位ALU运算。对于按位逻辑运算，应采用零扩展，对于算术运算，应采用符号扩展。因此在数据通路中应增加一个扩展器，由控制信号ExtOp控制进行符号扩展还是零扩展
   • 因为R型指令和I型指令在ALU的B口的操作数来源不同，所以在ALU的B输入端增加了一个多路选择器，由控制信号ALUSrc控制选择busB还是扩展器输出作为ALU的B口操作数


二、LOAD指令

lw rt, rs, imm16：R[rs]+SEXT(imm16)->Addr；M[Addr]->R[rt]

1. 执行过程：
   • IF阶段：根据PC从指令Cache取指令到IF段的寄存器
   • ID阶段：将基址寄存器的值放到寄存器A，将偏移量的值放到Imm
   • EX阶段：运算得到有效地址，将结果存入EX段寄存器
   • M阶段：从数据Cache种取数并放入寄存器
   • WB：将取出的数写回指定寄存器

三、STORE指令

sw rt, rs, imm16：R[rs]+SEXT(imm16)->Addr；R[rt]->M[Addr]

1. 执行过程：
   • IF阶段：根据PC从指令Cache取指令到IF段的寄存器
   • ID阶段：将基址寄存器的值放到寄存器A，将偏移量的值放到Imm，将要存的数放到B
   • EX阶段：运算得到有效地址，将地址存入EX段寄存器，并将寄存器B的内容放到寄存器Store
   • M阶段：写入数据Cache
   • WB：空段
2. 数据通路：
   • 流程：load指令和store指令的地址计算过程一样，都要先对立即数进行符号扩展，然后和基址寄存器的内容相加，得到访存地址。load指令是从该地址中读取一个数送到寄存器，store指令则相反

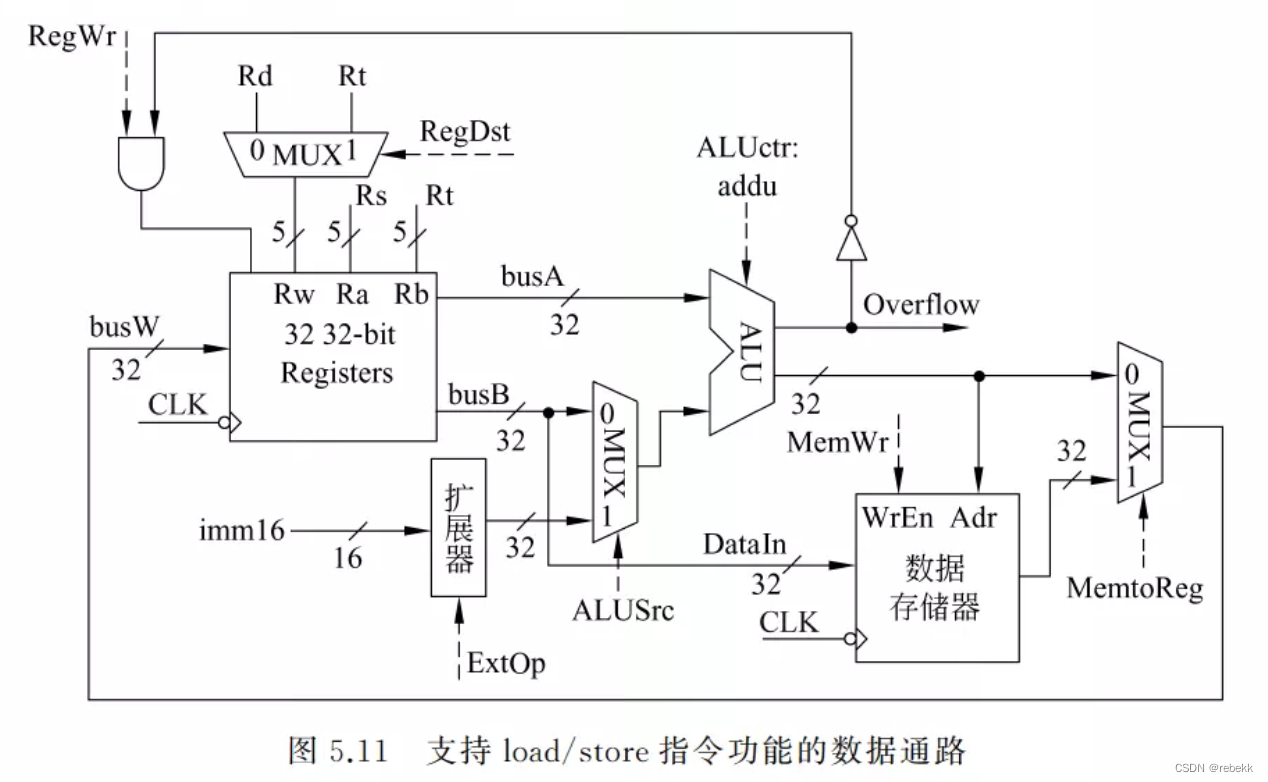

   • 支持load/store指令功能的数据通路图：

     在I型指令数据通路的基础上，改动如下：
     • 因为运算类指令和load指令写入目的寄存器的结果的来源不同，所以在寄存器堆的写数据端busW处增加了一个多路选择器，由控制信号MemtoReg控制选择将ALU结果还是存储器读出数据写入目的寄存器
     • 因为load/store指令需要读写数据存储器，故增加了数据存储器。访存地址在ALU中计算，因此数据存储器的地址端Adr连到ALU的输出。store指令将Rt内容送存储器，所以直接将busB连到数据存储器的DataIn输入端，而将输出端连到busW端的多路选择器上。控制信号MemWr用作“写使能”信号。load/store指令的地址运算对立即数进行符号扩展，ALUctr输入端的操作类型是不判溢出的加法addu

四、分支指令（条件转移指令）

beq rs, rt, imm16：R[rs]-R[rt]->Cond；if (Cond eq 0) PC+(SEXT(imm16)x4)->PC

1. 执行过程：
   • IF阶段：根据PC从指令Cache取指令到IF段的寄存器
   • ID阶段：将进行比较的两个数放入寄存器A、B，偏移量放入Imm
   • EX阶段：运算，比较两个数
   • M阶段：将目标PC值写回PC（很多教材把写回PC的功能段称为“WrPC段”，因其耗时比M段更短，因此可安排在M段时间内完成）
   • WB：空段

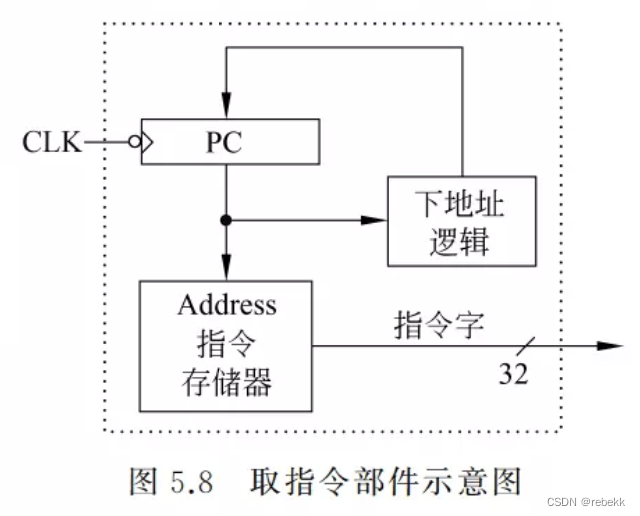

2. 取指令部件的设计：

   • 指令专门存放在指令存储器中，只有读操作。只需给出指令地址，经过一定的“取数时间”后，指令被送出。因为讨论的前提是单周期处理器（一个时钟周期完成一条指令），所以每来一个时钟，PC的值都会被更新一次，因而PC无需“写使能”信号控制
   • 指令的地址来自PC，有专门的下地址逻辑来计算下条指令的地址，然后送PC。下地址逻辑中，要区分是顺序执行还是转移执行：若是顺序执行，则执行PC+4，若是转移执行，则要根据当前指令是分支指令还是跳转指令来计算转移目标地址
     • 顺序执行时：PC<31:2>+1->PC<31:2>
     • 跳转执行时：PC<31:2>+1+SEXT[imm16]->PC<31:2>
     • 取指令时：指令地址=PC<31:2>||00

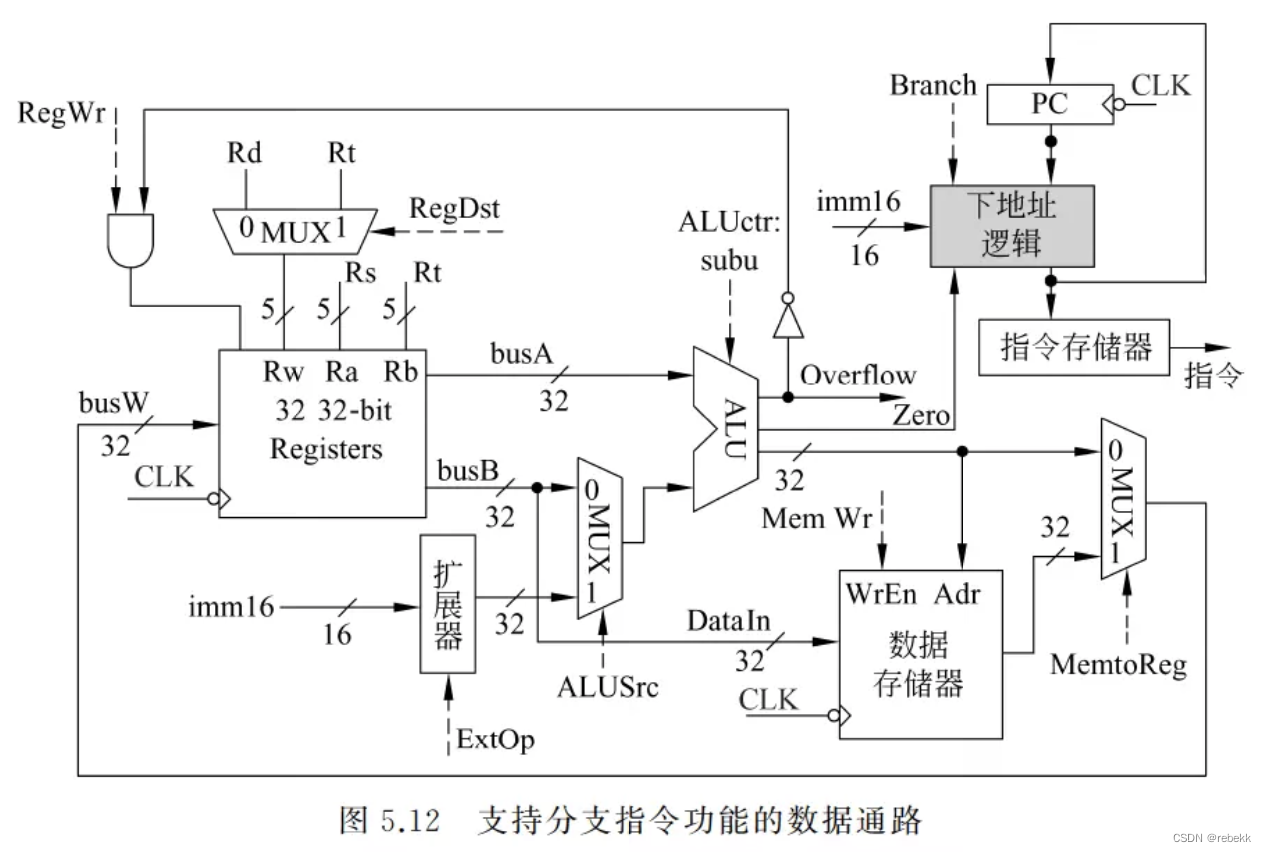

3. 数据通路：

   在load/store型指令数据通路的基础上，增加beq指令功能：
   • （与图5.11相比）主要增加了取指令部件，转移目标地址的计算在下地址逻辑中实现，在ALU中执行的是不判溢出的减法操作subu
   • 下地址逻辑的输出是下条指令地址，4个输入是PC、Zero标志、立即数imm16、控制信号Branch
     • Zero标志：在ALU中对R[Rs]和R[Rt]做减法得到一个Zero标志，根据Zero标志可判断是否转移
     • 目标地址的计算：先对立即数imm16进行符号扩展再乘4，然后和基准地址PC+4相加
     • 控制信号Branch：表示当前指令是否是分支指令，也应送到下地址逻辑，以决定是否按分支指令方式计算下条指令地址

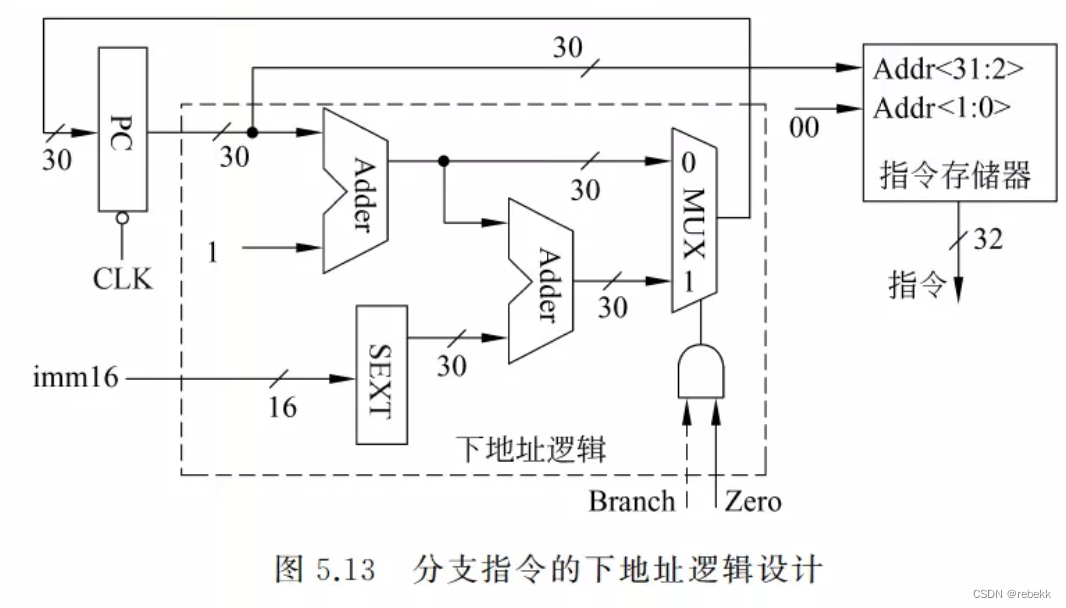

   • 下图是分支指令的下地址逻辑设计，可看出，每来一个时钟CLK，当前PC作为指令地址被送到指令存储器去取指令的同时，下地址逻辑计算下条指令地址并送PC的输入端，在下个时钟到来后写入PC


五、无条件转移指令（J型指令）

j target：PC<31:28>||target<25:0>->PC<31:2>
这类指令寻址方式只有直接寻址。将当前PC的高4位拼接26位直接地址最后再补充两个0就是跳转的目标地址（因为MIPS是32位定长指令字，所以指令地址一定是4的倍数，即地址最后两位总是0，无需在指令中显式给出）

1. 执行过程：
   • IF阶段：根据PC从指令Cache取指令到IF段的寄存器
   • ID阶段：偏移量放入Imm
   • EX阶段：将目标PC值写回PC（很多教材把写回PC的功能段称为“WrPC段”，因其耗时比EX段更短，因此可安排在EX段时间内完成）
   • M阶段：
   • WB：空段

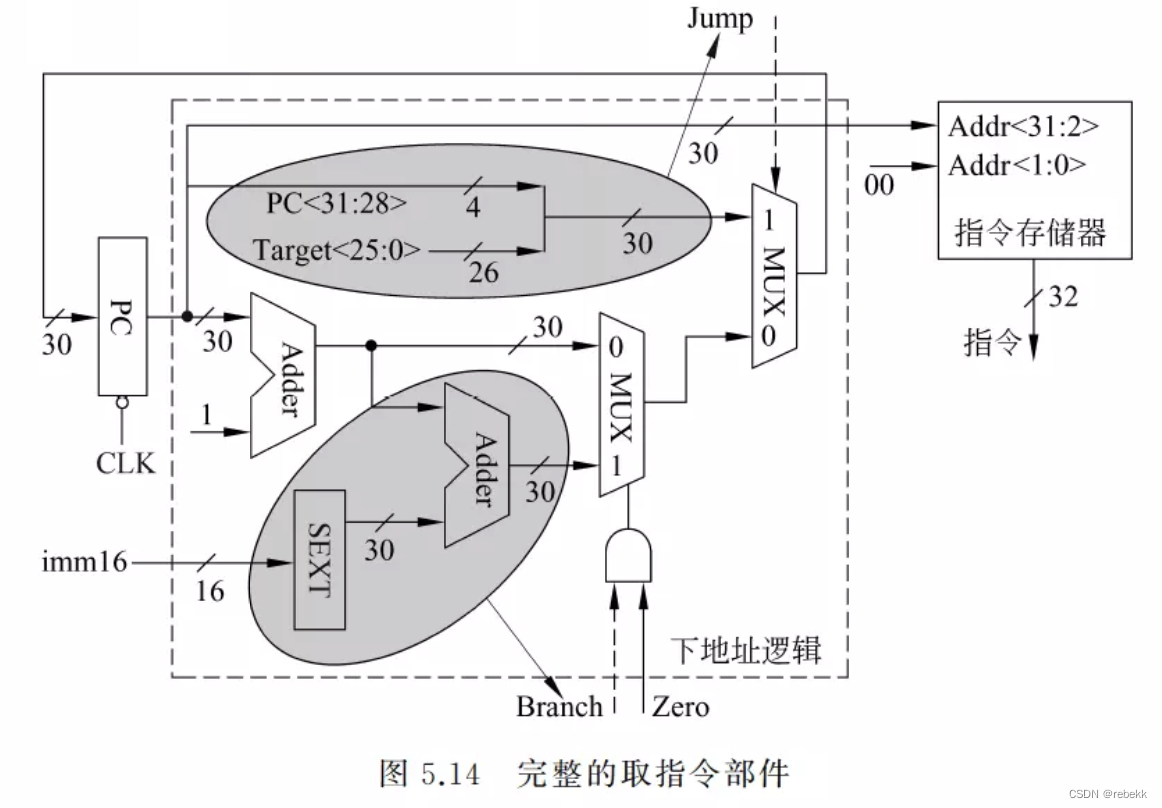

2. 完整的取指令部件（在图5.13分支指令下地址逻辑的基础上）

   • 跳转目标地址的计算方法：PC<31:28>||target<25:0>->PC<31:2>
   • 取指令阶段开始时，新指令还未被取出和译码，因此取指令部件中的控制信号的值还是上条指令产生的旧值，此外新指令还未被执行，因而标志（Zero）也为旧值。不过由这些旧控制信号值确定的地址只被送到PC输入端，并不会写入PC，因此不会影响取指令功能。只要保证在下个时钟CLK到来之前能产生正确的下条指令地址即可
   • 取指令部件的输出是指令，输入是标志Zero、控制信号Branch和Jump。下地址逻辑中的立即数imm16和目标地址target<25:0>都直接来自取出的指令。

六、综合上述指令的完整数据通路

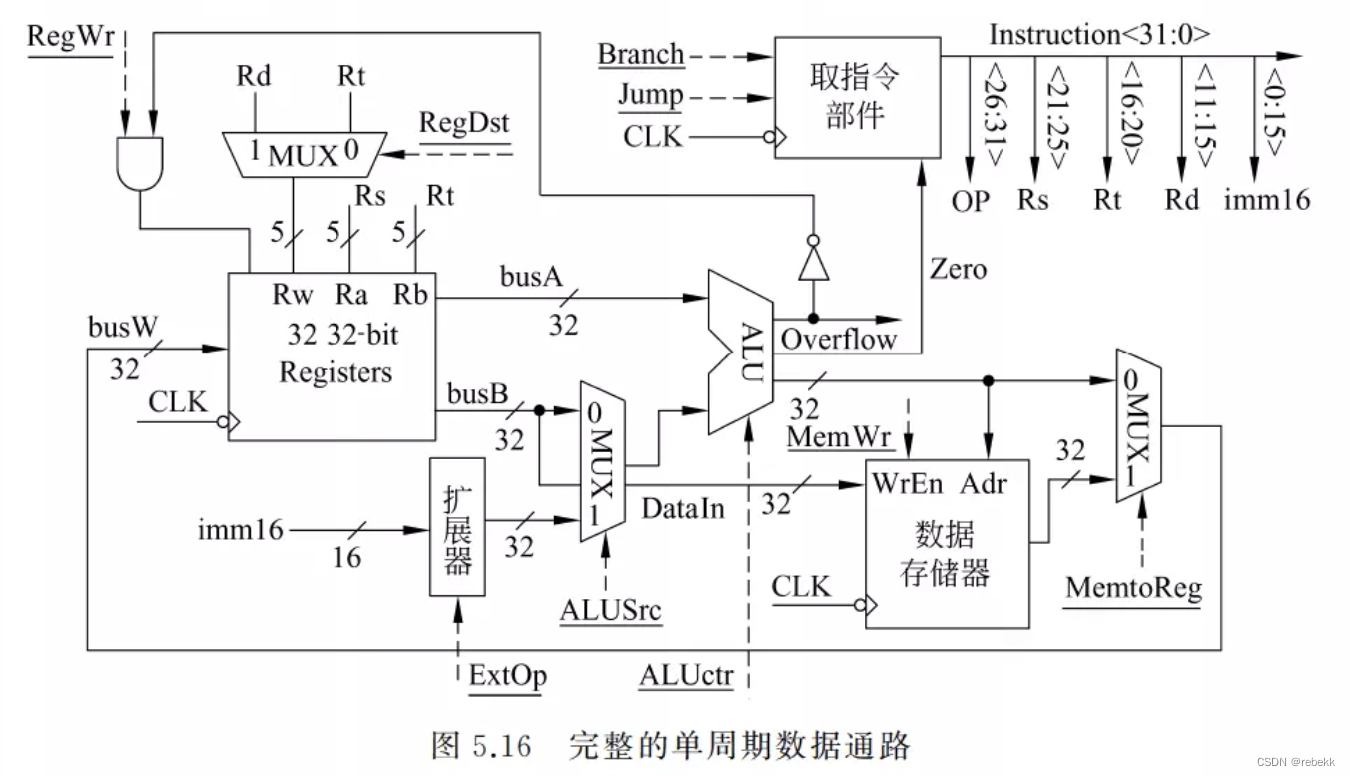

综合考虑上述所有数据通路的结构，可得到如下图所示的完整单周期数据通路。图中所有加下划线的都是控制信号，用虚线表示。指令执行结果总是在下个时钟到来时开始保存在寄存器、数据存储器或PC中
