AUTOSAR RAM Test模块详解

基于AUTOSAR 4.4.0规范的RAM测试模块分析

目录

1. 概述
   1.1 RAM Test模块的作用
   1.2 RAM Test模块功能概览
2. RAM Test模块架构
   2.1 整体架构
   2.2 模块组件
   2.3 与其他模块的交互
3. RAM Test状态管理
   3.1 状态转换图
   3.2 状态说明
   3.3 API状态约束
4. RAM Test内存块配置
   4.1 内存块结构
   4.2 背景测试机制
   4.3 测试单元配置
5. RAM Test配置参数
   5.1 配置类结构
   5.2 算法参数配置
   5.3 内存块参数配置
6. 测试流程执行
   6.1 前台测试流程
   6.2 背景测试流程
   6.3 测试结果处理
7. 总结

---

1. 概述

1.1 RAM Test模块的作用

AUTOSAR中的RAM Test模块是一个基础软件模块，主要用于测试RAM单元的物理健康状况。该模块不关注RAM中存储的内容，而是专注于检测RAM单元本身是否存在物理故障。RAM Test可以检测多种故障类型，包括单比特错误、多比特错误、地址解码错误、内存单元干扰等。

在汽车电子系统中，特别是安全关键型应用中，RAM健康状态对于系统可靠性至关重要。根据ISO 26262安全标准，RAM Test提供三种基本的诊断覆盖级别：低（60%）、中（90%）和高（99%）。系统集成者可以基于ECU安全分析结果，选择合适的RAM测试算法和配置参数。

1.2 RAM Test模块功能概览

RAM Test模块提供两种主要的测试模式：

• 前台测试：通过调用RamTst_RunFullTest()或RamTst_RunPartialTest()函数执行不可中断的测试。这种模式下，测试过程不能被访问测试内存区域的例程中断。
• 背景测试：通过定期调度RamTst_MainFunction()函数执行可中断的测试。一次完整测试由多次调度完成，每次测试一部分内存单元。

RAM Test模块功能丰富，包括：

• 初始化和去初始化功能
• 测试控制功能（启动、停止、暂停、恢复）
• 测试参数配置和获取功能
• 测试状态和结果查询功能
• 错误报告功能

---

2. RAM Test模块架构

2.1 整体架构

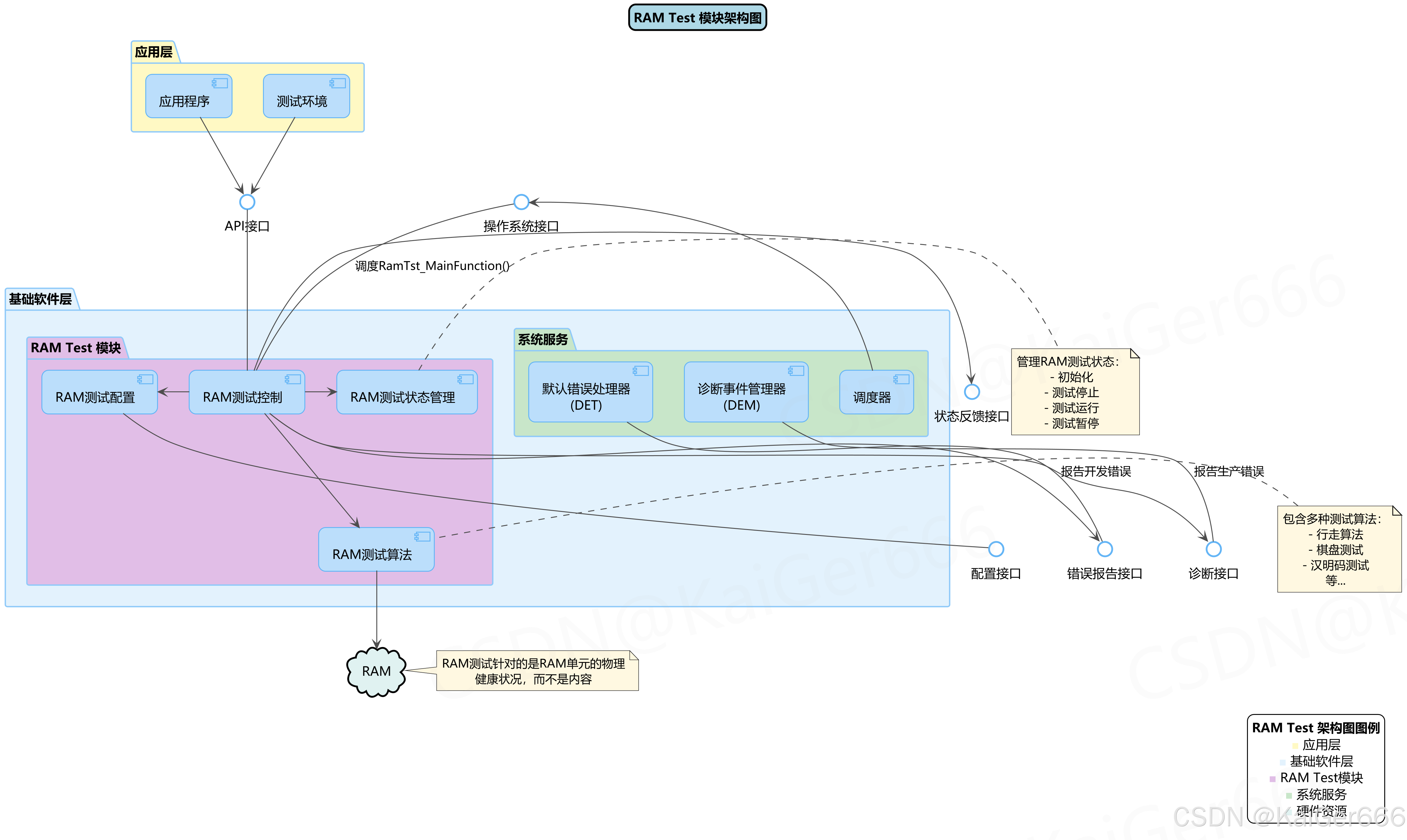

RAM Test模块位于AUTOSAR基础软件层，与应用层、系统服务和硬件资源进行交互。下图展示了RAM Test模块的整体架构及其与其他组件的关系：

该架构图展示了RAM Test模块内部组件及其与外部模块的交互关系。RAM Test模块内部由四个主要组件组成：RAM测试控制、RAM测试算法、RAM测试状态管理以及RAM测试配置。模块通过多种接口与应用层、系统服务和硬件资源交互。

2.2 模块组件

RAM Test模块由以下核心组件组成：

1. RAM测试控制：

   • 作为模块的中心组件，协调所有测试活动
   • 处理API调用并执行相应操作
   • 管理测试配置和状态
   • 调用适当的测试算法
   • 生成和报告测试结果

2. RAM测试算法：

   • 实现多种测试算法，针对不同的故障模型
   • 包括行走算法、棋盘测试、汉明码测试等
   • 对指定内存区域执行实际测试
   • 生成测试结果供控制组件处理

3. RAM测试状态管理：

   • 跟踪和管理模块的当前状态
   • 处理状态转换事件
   • 确保API调用符合当前状态的约束
   • 支持暂停和恢复测试功能

4. RAM测试配置：

   • 管理模块配置参数
   • 存储算法参数
   • 维护内存块配置
   • 支持运行时参数修改

2.3 与其他模块的交互

RAM Test模块与以下外部组件交互：

1. 应用层：

   • 应用程序和测试环境通过API接口调用RAM Test服务
   • 获取测试状态和结果
   • 配置测试参数和选择测试算法

2. 系统服务：

   • 调度器：定期调度RamTst_MainFunction()执行背景测试
   • 默认错误处理器(DET)：报告开发时错误，如API调用顺序错误
   • 诊断事件管理器(DEM)：报告生产时错误，如RAM单元故障

3. 硬件资源：

   • 直接访问RAM单元进行测试
   • 测试过程中读写内存内容

RAM Test模块通过标准化的接口与这些组件通信，确保模块的可移植性和集成度。

---

3. RAM Test状态管理

3.1 状态转换图

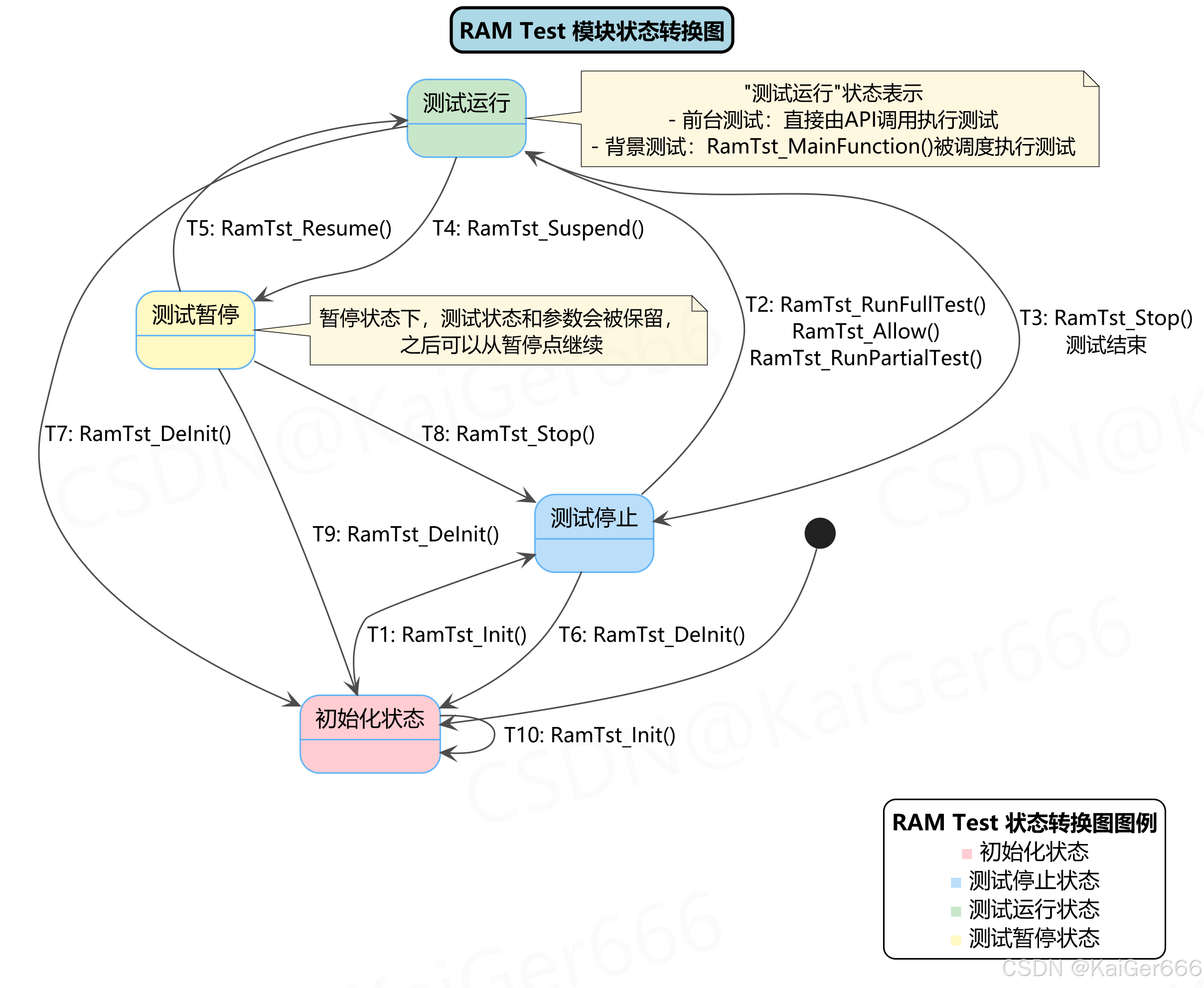

RAM Test模块的行为由其内部状态机管理。下图展示了模块的状态转换图，描述了不同状态之间的转换条件：

该状态图展示了RAM Test模块的四个主要状态：初始化状态、测试停止状态、测试运行状态和测试暂停状态。图中的转换箭头表示状态间的转换路径，每个转换都由特定的API调用或事件触发。

3.2 状态说明

RAM Test模块包含以下四个主要状态：

1. 初始化状态 (De-initialized)：

   • 模块复位后的初始状态
   • 无资源被分配，无测试活动进行
   • 只有RamTst_Init()API可以被调用

2. 测试停止状态 (Test Stopped)：

   • 模块已初始化但测试未运行
   • 测试资源已分配但未使用
   • 可以配置测试参数和选择算法
   • 可以启动前台测试或允许背景测试

3. 测试运行状态 (Test Running)：

   • 测试正在执行
   • 对于前台测试，表示测试API正在直接执行测试
   • 对于背景测试，表示RamTst_MainFunction()被允许在调度时执行测试
   • 可以被停止或暂停

4. 测试暂停状态 (Test Suspended)：

   • 测试临时停止
   • 测试状态和参数被保留
   • 可以恢复到之前暂停的测试点继续执行

3.3 API状态约束

不同的API在不同状态下的调用合法性存在约束：

• 在任何状态下可调用的API：

  • RamTst_GetVersionInfo：获取版本信息

• 多状态下可调用的API：

  • RamTst_GetExecutionStatus、RamTst_GetTestResult、RamTst_GetTestResultPerBlock、RamTst_GetAlgParams、RamTst_GetTestAlgorithm、RamTst_GetNumberOfTestedCells：在初始化状态外的所有状态可调用

• 测试停止状态专用API：

  • RamTst_RunFullTest、RamTst_RunPartialTest、RamTst_Allow：启动或允许测试

• 测试运行状态专用API：

  • RamTst_Stop、RamTst_Suspend：停止或暂停测试

• 测试暂停状态专用API：

  • RamTst_Resume、RamTst_Stop：恢复或停止测试

• 状态转换API：

  • RamTst_Init：进入测试停止状态
  • RamTst_DeInit：返回初始化状态

如果API在不允许的状态下被调用，模块将通过DET报告开发错误。

---

4. RAM Test内存块配置

4.1 内存块结构

RAM Test模块通过配置内存块来定义测试范围。下图展示了内存块配置和背景测试的执行机制：

该图展示了RAM Test如何组织内存块并执行测试。内存块是RAM测试的基本单位，每个内存块有明确的起始地址和结束地址。测试按照配置的内存块顺序进行，一个完整测试定义为使用一个算法测试该算法配置的所有内存块。

4.2 背景测试机制

在背景测试模式下，RAM Test模块采用分段测试策略：

1. 测试单元划分：

   • 整个内存空间被划分为多个内存块
   • 每个内存块由起始地址和结束地址定义
   • 内存块可以是不连续的区域

2. 调度执行：

   • 调度器周期性地调用RamTst_MainFunction()
   • 每次调用测试RamTstNumberOfTestedCells个内存单元
   • 测试可以被高优先级任务中断
   • 模块记录当前测试位置，下次调用时从该位置继续

3. 测试循环：

   • 完成所有块的测试后，从第一个块开始新的测试循环
   • 测试状态在整个过程中保持"测试运行"

4.3 测试单元配置

RAM Test模块提供了灵活的测试单元数量配置：

1. RamTstNumberOfTestedCells：

   • 定义每次RamTst_MainFunction()调用测试的单元数量
   • 默认值通过配置（预编译或链接时）设置
   • 可以通过APIRamTst_ChangeNumberOfTestedCells在运行时修改
   • 不同算法可以配置不同的默认值

2. 数量约束：

   • RamTstMinNumberOfTestedCells：最小单元数量，通常为1
   • RamTstMaxNumberOfTestedCells：最大单元数量，限制单次调用的执行时间
   • RamTstExtNumberOfTestedCells：绝对最大值，等于所有块大小之和

3. 应用场景：

   • 可以动态调整测试单元数量，平衡测试速度和系统负载
   • 在高负载情况下减少测试单元数量，避免任务超时
   • 在低负载情况下增加测试单元数量，提高测试效率

这种灵活的配置机制使RAM Test模块能够适应不同的系统需求和运行条件。

---

5. RAM Test配置参数

5.1 配置类结构

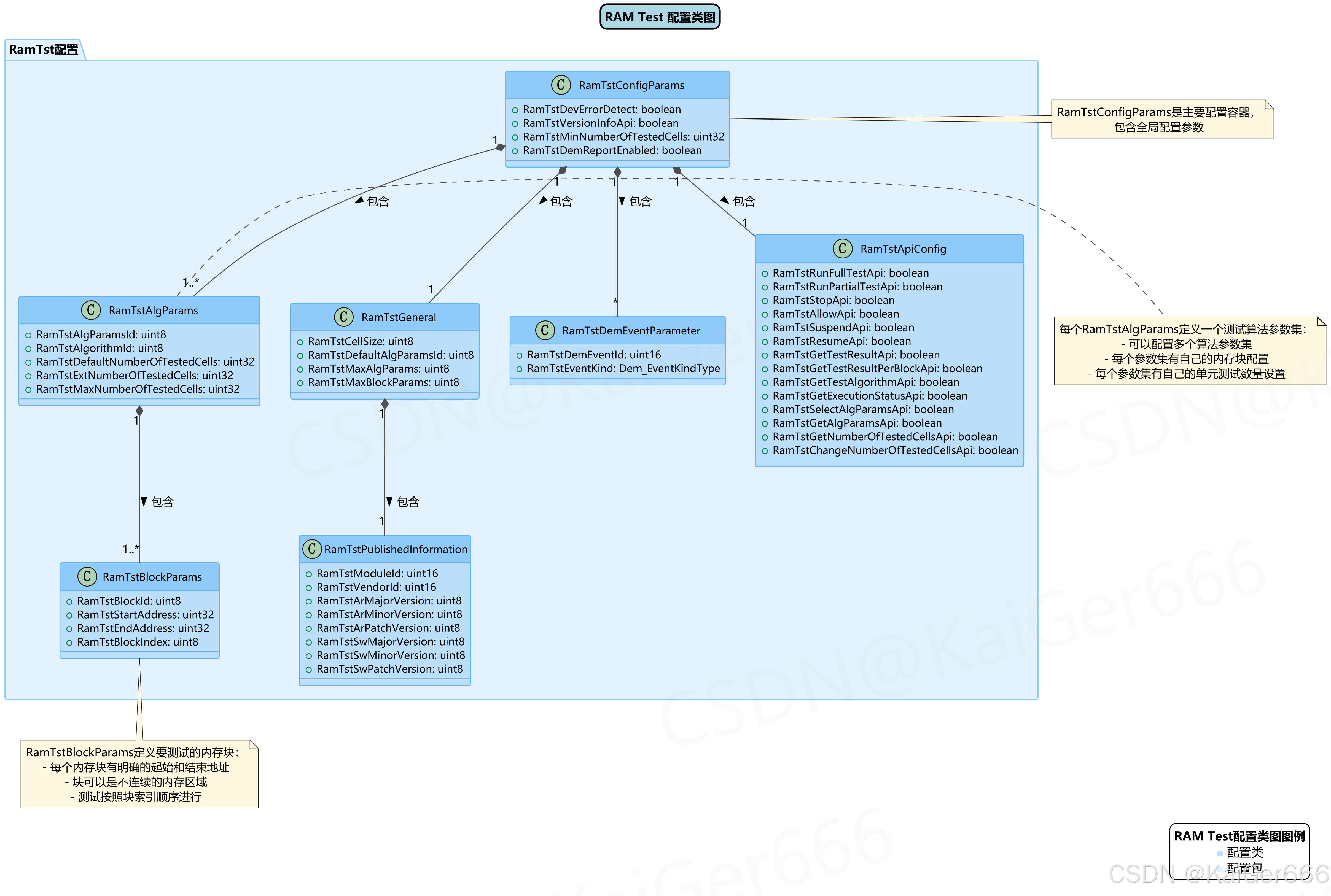

RAM Test模块提供了一套全面的配置结构，以支持不同的测试需求。下图展示了RAM Test的配置类图：

该类图展示了RAM Test模块的配置结构层次。核心配置容器是RamTstConfigParams，包含全局配置参数。其他配置类通过组合关系构成完整的配置结构，每个类负责特定方面的配置。

5.2 算法参数配置

RAM Test支持多种测试算法，每种算法都有自己的参数配置：

1. RamTstAlgParams结构：

   • RamTstAlgParamsId：算法参数集的唯一标识符
   • RamTstAlgorithmId：使用的测试算法ID
   • RamTstDefaultNumberOfTestedCells：默认的单次测试单元数
   • RamTstExtNumberOfTestedCells：最大可测试单元数
   • RamTstMaxNumberOfTestedCells：运行时可设置的最大单元数

2. 算法选择考虑因素：

   • 故障模型：不同算法针对不同类型的故障
   • 覆盖率要求：低/中/高覆盖率对应不同的算法需求
   • 运行时间：更复杂的算法提供更高覆盖率但需要更长时间
   • 破坏性：有些算法会修改内存内容，有些则不会

3. 算法参数配置特点：

   • 可以配置多个算法参数集
   • 每个参数集有自己的内存块配置
   • 可以在运行时通过RamTst_SelectAlgParams选择不同的参数集

5.3 内存块参数配置

内存块参数定义了要测试的具体内存区域：

1. RamTstBlockParams结构：

   • RamTstBlockId：内存块的唯一标识符
   • RamTstStartAddress：内存块的起始地址
   • RamTstEndAddress：内存块的结束地址
   • RamTstBlockIndex：测试执行顺序索引

2. 内存块配置特点：

   • 每个算法参数集可以有多个内存块
   • 内存块可以是不连续的区域
   • 测试按照块索引顺序进行
   • 块大小影响测试时间和资源使用

3. 配置建议：

   • 关键内存区域应优先配置
   • 内存块大小应根据系统资源和时间要求合理设置
   • 相似类型的内存单元可以分组到同一块中
   • 特定用途的内存（如栈、堆、缓冲区）可以单独配置

通过这些灵活的配置结构，系统集成者可以根据具体的安全需求和系统特性，定制最适合的RAM测试策略。

---

6. 测试流程执行

6.1 前台测试流程

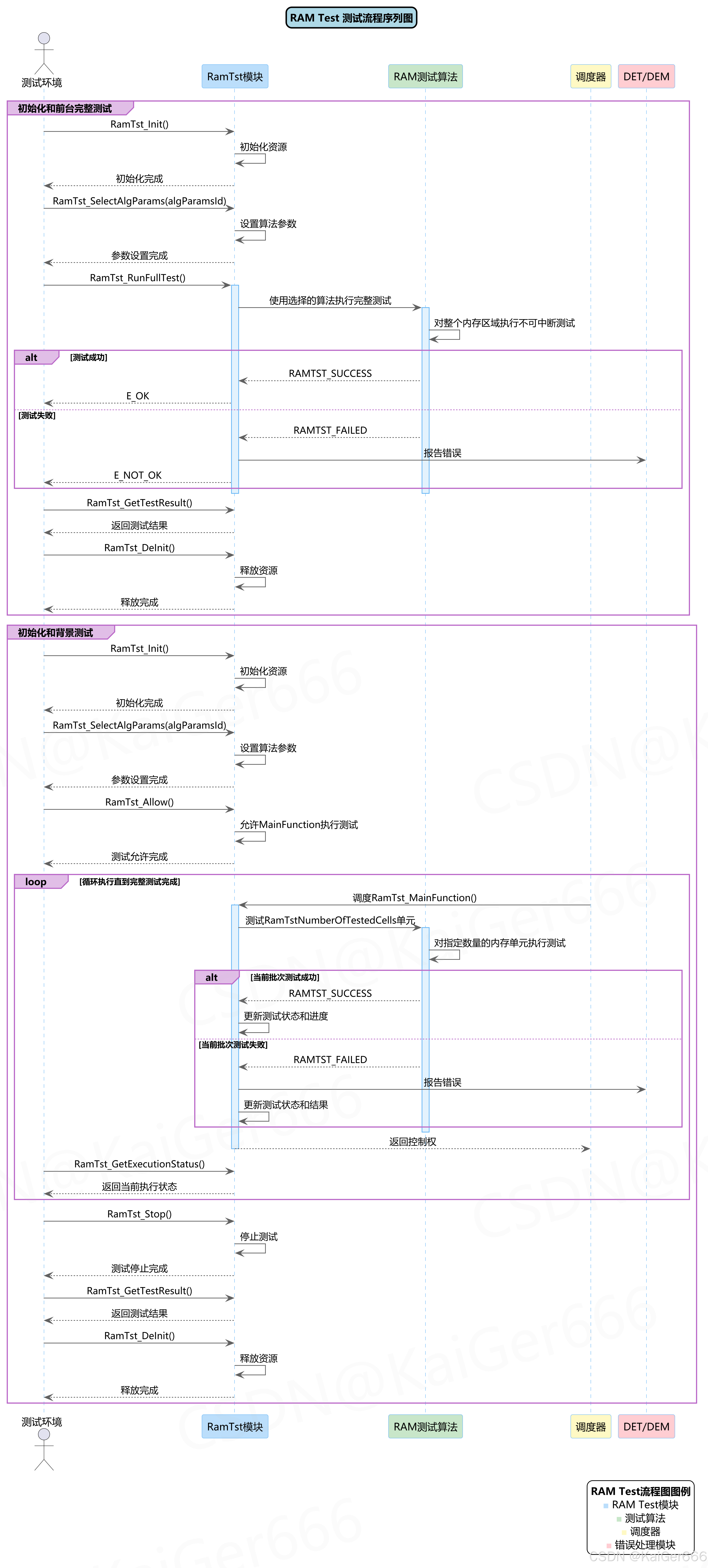

前台测试是通过直接API调用执行的不可中断测试。下图序列图展示了RAM Test的测试流程：

对于前台测试，流程如下：

1. 初始化阶段：

   • 测试环境调用RamTst_Init()初始化RAM Test模块
   • 模块分配必要资源并进入测试停止状态

2. 参数配置：

   • 调用RamTst_SelectAlgParams(algParamsId)选择测试算法参数集
   • 参数集包含算法ID、内存块配置等信息

3. 测试执行：

   • 调用RamTst_RunFullTest()执行完整测试
   • RAM Test模块使用选定的算法不可中断地测试整个内存区域
   • 或者调用RamTst_RunPartialTest()测试指定区域

4. 结果处理：

   • 测试完成后返回状态码（E_OK或E_NOT_OK）
   • 调用RamTst_GetTestResult()获取详细测试结果
   • 测试失败时，错误通过DEM报告

5. 资源释放：

   • 测试完成后调用RamTst_DeInit()释放资源
   • 模块返回初始化状态

前台测试适用于诊断会话或初始化阶段，此时可以接受较长的测试时间。

6.2 背景测试流程

背景测试通过定期调度执行，可以被高优先级任务中断。流程如下：

1. 初始化和配置：

   • 与前台测试相同，先初始化并选择算法参数
   • 调用RamTst_Allow()允许RamTst_MainFunction()执行测试

2. 周期执行：

   • 调度器周期性调用RamTst_MainFunction()
   • 每次调用测试RamTstNumberOfTestedCells个内存单元
   • 测试可以被高优先级任务中断
   • 测试状态和进度在调用间保持

3. 状态监控：

   • 应用可以调用RamTst_GetExecutionStatus()查询当前状态
   • 可以随时通过RamTst_Stop()停止测试
   • 可以通过RamTst_Suspend()暂停测试，稍后通过RamTst_Resume()恢复

4. 完成处理：

   • 完成一轮完整测试后，自动从第一个块开始新一轮测试
   • 测试结果可通过RamTst_GetTestResult()或RamTst_GetTestResultPerBlock()获取

背景测试适用于正常运行阶段，可以在不影响关键功能的情况下进行RAM监控。

6.3 测试结果处理

RAM Test模块提供多种结果处理机制：

1. 结果获取API：

   • RamTst_GetTestResult()：获取整体测试结果
   • RamTst_GetTestResultPerBlock()：获取特定内存块的测试结果
   • RamTst_GetExecutionStatus()：获取当前执行状态

2. 错误报告：

   • 开发错误：通过DET模块报告，如API调用顺序错误
   • 生产错误：通过DEM模块报告，如RAM单元故障
   • 错误代码：提供详细的错误类型和位置信息

3. 应用响应：

   • 基于测试结果，应用可以采取适当行动
   • 对关键错误，可能需要系统重启或安全模式切换
   • 对非关键错误，可能只需记录或报告

通过这些机制，系统可以及时检测并响应RAM故障，提高系统可靠性和安全性。

---

7. 总结

AUTOSAR RAM Test模块是一个功能全面的基础软件组件，专注于RAM单元的物理健康检测。它具有以下主要特点：

1. 灵活的测试模式：

   • 前台测试：不可中断的完整测试
   • 背景测试：可中断的分段测试

2. 丰富的配置选项：

   • 多种测试算法选择
   • 可定制的内存块配置
   • 可调节的测试单元数量

3. 完善的状态管理：

   • 清晰的状态转换机制
   • API调用状态约束
   • 支持暂停和恢复功能

4. 全面的错误处理：

   • 开发错误通过DET报告
   • 生产错误通过DEM报告
   • 详细的测试结果反馈

5. 安全标准符合性：

   • 符合ISO 26262安全标准要求
   • 支持不同的诊断覆盖级别（低/中/高）

RAM Test模块通过提供这些功能，帮助AUTOSAR系统实现高可靠性和安全性，是安全关键型汽车应用的重要组成部分。正确配置和使用RAM Test模块，可以有效检测和防范由RAM故障导致的系统异常，提高系统整体质量。
