对于无法使用altium导入向导导入allegro文件从Allegro(.brd)文件转altium(.PcbDoc)文件的方法

本篇只针对Altium导入向导无法导入allegro PCB的情况。

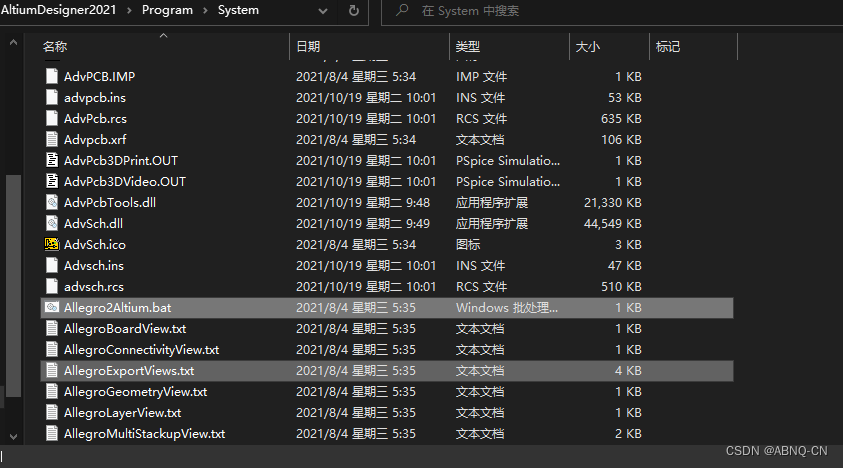

第一步：在Altium安装目录的Program-system下找到Allegro2Altium.bat和AllegroExportViews.txt文件

第二步：将这两个文件单独的拷贝到一个文件夹

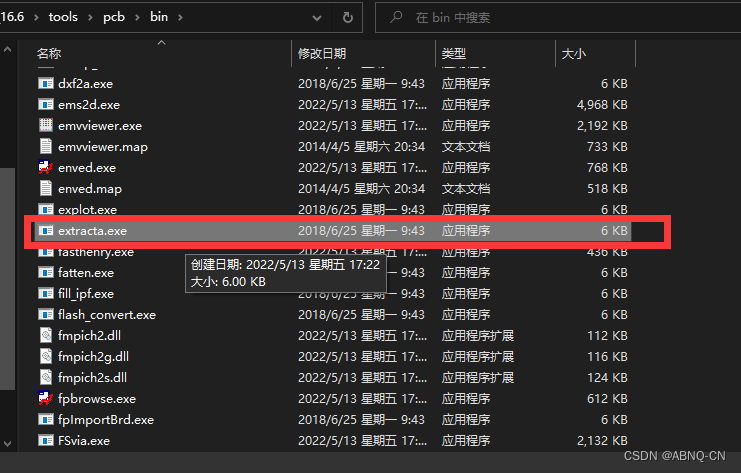

第三步：修改Allegro2Altium.bat文件。在cadence安装文件夹内找到extracta.exe文件

并在Allegro2Altium.bat文件里面extracta.exe前面加上extracta.exe的路径，如图所示：

第四步：打开CMD，执行命令cd C:\Users\Desktop\demo(例子，这个位置应该是上文Allegro2Altium.bat所在的位置)，进入之后执行allegro2altium xxx.brd(要转换的allegro PCB文件名字，这个文件位置应该与allegro2altium 在同一文件夹内)；或者是直接把xxx.brd文件拖到allegro2altium.bat文件处。执行完成之后会生成一个.brd.alg的二进制文件。
第五步：将.brd.alg文件直接拖入altium就可以完成转换了。
注意:Allegro2Altium.bat和AllegroExportViews.txt可以重复使用，可以考虑专门建一个Allegro2Altium的文件夹，要转什么直接复制这两个文件到对应的PCB文件夹里去执行就行了。
