硬连线控制器也称硬布线控制器，把控制器看作产生控制信号的逻辑电路，由门电路和触发器构成

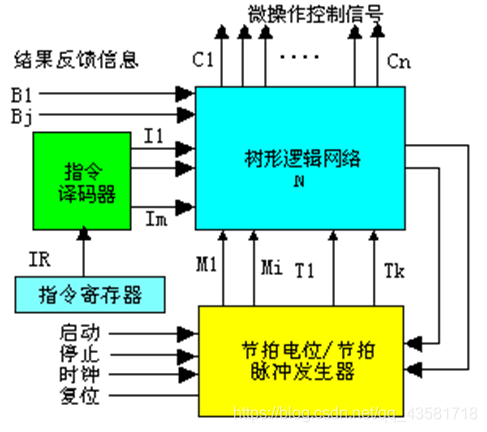

一、基本思想

输入信号：
①、指令译码器输出Im
②、执行部件反馈信息Bj
③、时序信号：节拍电位M、节拍脉冲T
输出信号：
微操作控制命令：微命令

二、指令执行流程
在一个指令周期中要顺序执行一系列微操作，需要设置若干节拍电位来定时，时序产生器既要产生节拍脉冲(T1-T4)，还要产生节拍电位(M1-M3)
1、指令周期流程图

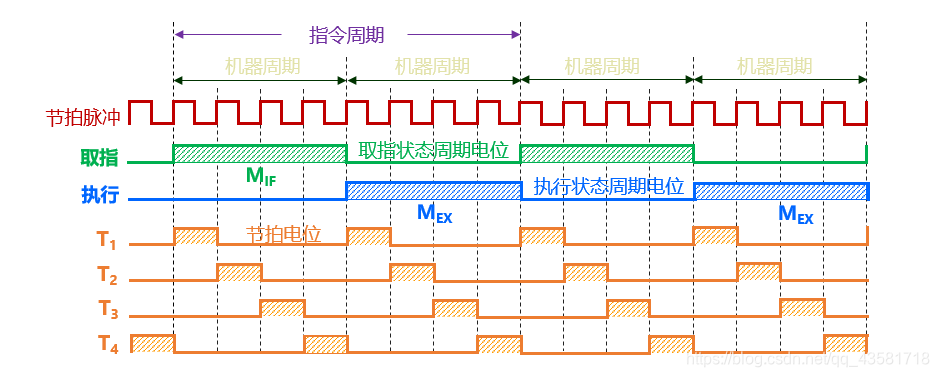

2、时序产生

三、微操作控制信号的产生
在微程序控制器中，微命令由微指令产生，在硬连线控制器中，微命令由布尔代数表达式描述的逻辑函数产生
设计方法：
