Android学习之登陆界面设计（一）前后期准备以及相关配置

前言

希望本文对你的帮助是对写Android程序从无到有的概念

本文适合对Android了解一概不知的同学，没错，就是零基础，零个零……对于大佬路过，欢迎指点下。

当然了，最好还是有点Android基础最好，不然可能还是看不懂我在写什么。

为什么说是针对Android零基础，因为作者我在写本文的时候，也就是对Android零基础。只不过我在学习的过程中查阅了很多资料（没看过视频）。

至于为什么我不喜欢看视频，一是因为懒，二是感觉效率慢、理解不透彻。

但是！！但是！！！

看懂本文，必须要有Java的基础！！

否则你可能连什么叫做“类”都不知道，那本文看起来就跟天书差不多。而且我在这也不教授Android的知识，具体能学到什么，就跟着做就行。不懂的地方自行百度、谷歌解决。

另外，这个版本为了契合未来我打算完成的本地题库程序，所以不使用这些东西，没有用户名、没有密码，没有找回密码功能、没有自动登陆复选框、注册时没有二次输入密码……

成品

成品样式

下面来说一下，这个界面是什么样子的。

1. 首先是主面板，主面板有如下控件：两个输入框，一个输入姓名，一个输入学号；两个按钮，一个是登陆按钮，一个是注册按钮；

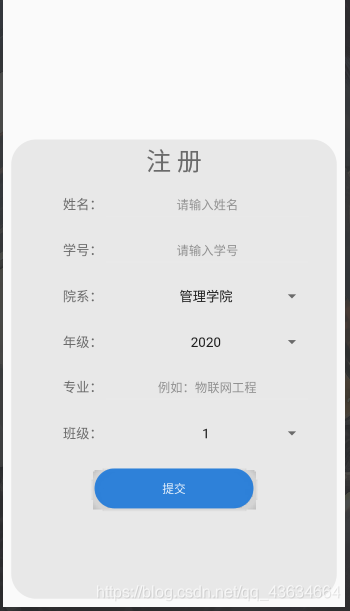

2. 其次是注册面板，一个注册按钮，三个文本输入框，三个下拉列表。

如图：

成品特点

1. 最基本的界面设计；
2. 具有基本的文本交互；
3. 不同的Activity切换；
4. 利用了一个最简单的补间动画来实现注册面板的弹出；
5. 通过Properties键值对 对用户注册信息的写入和读取；

以上就是通过本文及后续内容将要完成的。

工具

系统配置

版本：Windows10 家庭中文版
版本号：1909
CPU：Core i5 -7200U
内存：8G
显卡：集显

手机配置

360N7
Android 版本：8.1.0
处理器：骁龙660
内存：6G

Android Studio 3.6.3

Android Studio 3.6.3
Build #AI-192.7142.36.36.6392135, built on April 14, 2020
Runtime version: 1.8.0_212-release-1586-b04 amd64
VM: OpenJDK 64-Bit Server VM by JetBrains s.r.o
Windows 10 10.0
GC: ParNew, ConcurrentMarkSweep
Memory: 1246M
Cores: 4
Registry: ide.new.welcome.screen.force=true
Non-Bundled Plugins: com.alibaba.p3c.smartfox

SDK

Android 10（Q），未来计划使用Android4.4（KitKat），不过那是后话。

图片来源

矢量图标库

阿里巴巴矢量图标库

Background、Logo

Background自己找，Logo我临时使用了Android自带的一个矢量图。

前期准备

新建工程

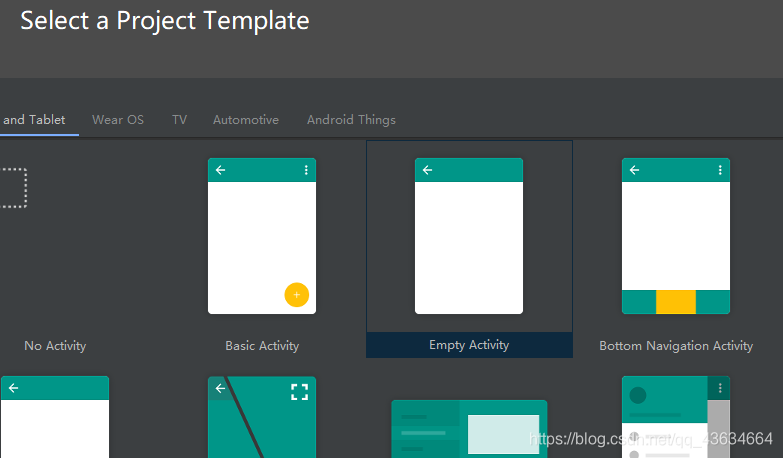

创建一个新的工程 -> 选择空页面Empty Activity

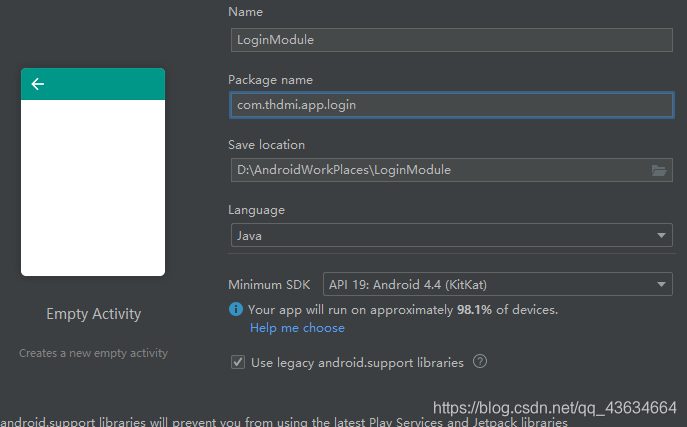

名称为LoginModule，包名为com.thdmi.app.login，最小SDK为Android 4.4(KitKat)

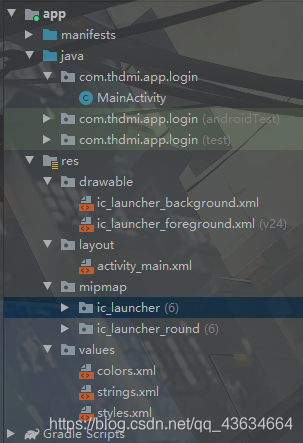

创建完成后等待一会儿，看看它给我们带来了什么。

另外，为了尝试Android的SDK 4.4版本，我更改了下工程的编译SDK，也就是从原先的API 29改动到 API 19，这次的登陆界面我已经在API29也就是Android 10里边完成了，没问题，所以如果你使用Android 10也可以。

对了，记得进activity_main.xml中把默认新建的Hello WorldTextView给删除掉。

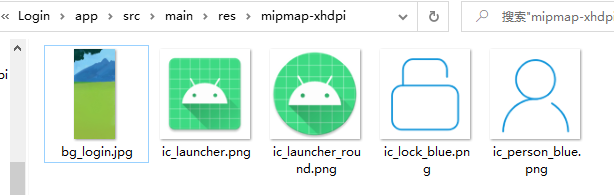

导入素材库

先说明一下，mipmap里的各种dpi也就是分辨率……我是不会写的，参考文本：
Android中分辨率，DPI，DP与PX对应关系
以及，Android各个文件夹是做什么的，参考链接：Android中项目中各个文件夹的含义和用途详解
其实需要的也就3个图片，记得顺便命名图片。

新建Activity

因为新建工程后的第一个Activity默认是MainActivity，而我们需要做的是登陆界面，姑且就忽略这个MainActivity，再新建一个即可，当然用这个MainActivity也不是不可以，但就是不想用。

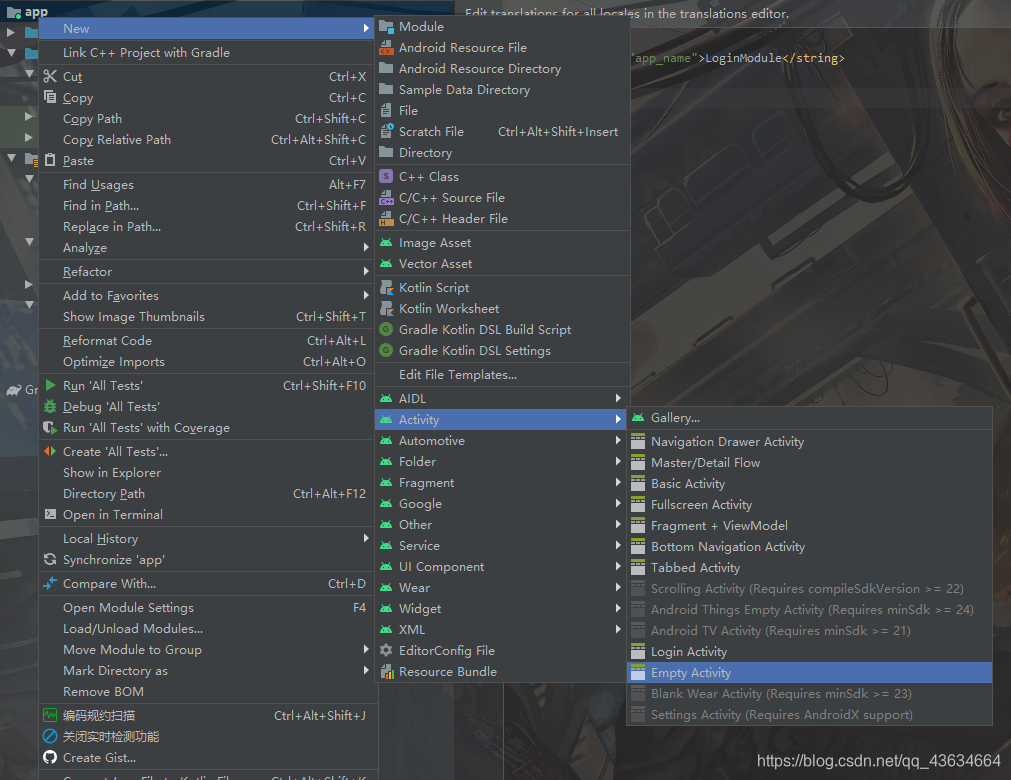

很简单，只需要在工程上新建一个Empty Activity即可，如图：

新的Activity就起名为LoginActivity即可。 同时会得到一个布局文件.XML，叫做activity_login.xml，位于res的layout文件夹下。

后期准备

其实这已经算是开工了，以下内容实际上并不是预先准备的，而是我在不断地学习过程中进行修改而得到的。

所以，这对于我而言并不算是准备，但对于那些想直接套用J代码却发现一堆Bug而不知道错在哪的同学而言，这是属于后期准备。

当然，如果你觉得报错也没关系的话，可以直接跳过这一大步，等到有Bug再回来查找，这其实也是蛮有意思的事情。

准备values - strings.xml

两部分内容，把这两部分一同添加到strings.xml里面：

另外，有些string可能会一样，理论上是应该删掉不重复的，但为了保证大家能够看得出来这内容属于哪一部分，所以我不一定会因为重用string而删除它。

第一部分：登陆面板部分

    <string name="login_bg_describe">登陆界面背景图片</string>
    <string name="login_btn_text_login">登 陆</string>
    <string name="login_btn_text_register">注 册</string>
    <string name="login_hint_user_name">姓名</string>
    <string name="login_hint_user_pass">学号</string>
    <string name="login_ic_describe_user_name">登陆界面键入用户名旁的图标</string>
    <string name="login_ic_describe_user_pass">登陆界面键入密码旁的图标</string>
    <string name="login_img_title">登陆界面顶端标题</string>
    <string name="login_click_text_forget_password">忘记密码</string>
    <string name="login_limit_scanner">+-*/|_1234567890qwertyuiopasdfghjklzxcvbnmQWERTYUIOPASDFGHJKLZXCVBNM</string>
    <string name="login_text_auto_login">自动登陆</string>
    <string name="login_third_party">其他方式登录</string>

第二部分：注册面板部分

    <string name="login_text_register_student_name">姓名：</string>
    <string name="login_hint_register_student_name">请输入姓名</string>
    <string name="login_text_register_student_id">学号：</string>
    <string name="login_hint_register_student_id">请输入学号</string>
    <string name="login_text_register_college">学校：</string>
    <string name="login_hint_register_college">例如：桂林航天工业学院</string>
    <string name="login_text_register_faculty">院系：</string>
    <string name="login_hint_register_faculty">例如：计算机科学与工程学院</string>
    <string name="login_text_register_grade">年级：</string>
    <string name="login_hint_register_grade">请选择年级</string>
    <string name="login_text_register_major">专业：</string>
    <string name="login_hint_register_major">例如：物联网工程</string>
    <string name="login_text_register_class">班级：</string>
    <string name="login_hint_register_class">请输入班级号</string>
    <string name="login_text_register_keyword">激活码：</string>
    <string name="login_hint_register_keyword">请输入激活码</string>

准备values - colors.xml

因为在学习过程中有着关于屏幕的设置，当时为了测试沉浸式状态栏，就连基础色也改了。

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <!--  Base Color  -->
    <color name="colorPrimary">#00FFFFFF</color>
    <color name="colorPrimaryDark">#00FFFFFF</color>
    <color name="colorAccent">#00FFFFFF</color>

    <!--  文本框字体透明黑和下划线透明白  -->
    <color name="color_TextFont_Transparency_Black">#E6252424</color>
    <color name="color_TextUnderLine_Transparency_White">#99EAEAEA</color>

    <!--  登陆按钮主题蓝  -->
    <color name="color_Btn_Normal_DarkBlue">#F2267DDA</color>
    <color name="color_Btn_Active_BabyBlue">#2E8DD8</color>
</resources>

准备values - arrays.xml

所谓的arrays.xml就是后边会说到的下拉选择列表里面的项，顺便一提，下拉选择列表是自定义的，但和这个没啥关系。

理论上这种东西都是定死的（在.xml）里面，而Java里面的项就可以很灵活，就比如时间包括年份日期这些，都是可以获取当前系统时间，然后前后推十几年这样再显示在下拉列表，而xml里面则定死了，不能改，要改就得从代码改，所以这是用代码写列表项的优点，但缺点是不方便管理，嗯，就是顺便提一下，我也是猜的。

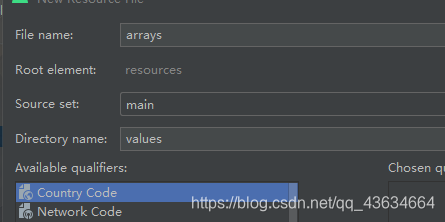

另外，这个arrays.xml默认是没有的，自己在res的values下新建一个即可。


添加如下代码：

<?xml version="1.0" encoding="utf-8"?>
<resources>

    <string-array name="college">
        <item>桂林航天工业学院</item>
    </string-array>

    <string-array name="faculty">
        <item>管理学院</item>
        <item>航空旅游学院</item>
        <item>机械工程学院</item>
        <item>电子信息与自动化学院</item>
        <item>汽车与交通工程学院</item>
        <item>能源与建筑环境学院</item>
        <item>计算机科学与工程学院</item>
        <item>外语外贸学院</item>
        <item>传媒与艺术设计学院</item>
        <item>理学院</item>
    </string-array>

    <string-array name="grade">
        <item>2020</item>
        <item>2019</item>
        <item>2018</item>
        <item>2017</item>
        <item>2016</item>
        <item>2015</item>
        <item>2014</item>
        <item>2013</item>
        <item>2012</item>
    </string-array>

    <string-array name="class_id">
        <item>1</item>
        <item>2</item>
        <item>3</item>
        <item>4</item>
        <item>5</item>
        <item>6</item>
        <item>7</item>
        <item>8</item>
        <item>9</item>
        <item>10</item>
        <item>11</item>
        <item>12</item>
        <item>13</item>
        <item>14</item>
        <item>15</item>
        <item>16</item>
        <item>17</item>
        <item>18</item>
        <item>19</item>
        <item>20</item>
    </string-array>

</resources>

很明显，我是“计”院的。

准备values - styles.xml

<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">
        <!-- 默认标题栏主题. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>

    <!--  文本框无下划线  -->
    <style name="style_TextView_UnderLine_None" parent="Theme.AppCompat.Light.NoActionBar">
        <item name="colorControlNormal">#00FFFFFF</item>
        <item name="colorControlActivated">#00FFFFFF</item>
    </style>

    <!--  文本框透明白下划线  -->
    <style name="style_TextView_UnderLine_Transparency_White" parent="Theme.AppCompat.Light.NoActionBar">
        <item name="colorControlNormal">@color/color_TextUnderLine_Transparency_White</item>
        <item name="colorControlActivated">@color/color_TextUnderLine_Transparency_White</item>
    </style>

</resources>

至此，整个准备工作就算基本完成了，讲道理嘛，还是得有Android基础的同学才能看得懂的。

其实我还写了另一个版本的，也就是有密码那种，而且要联网验证的，但是优点麻烦，而且服务器这边也没能处理好，所以就弄了个简单点的。
