matlab 更新数据刷新图

最新推荐文章于 2025-04-25 09:53:56 发布

Dwlufvex

最新推荐文章于 2025-04-25 09:53:56 发布

阅读量4.6k

点赞数 1

分类专栏： matlab 文章标签： matlab

本文链接：https://blog.csdn.net/qq_43681115/article/details/124888320

版权

matlab 专栏收录该内容

2 篇文章

订阅专栏

博客探讨了在MATLAB中动态绘图的问题，指出在循环中使用`plot`只会显示最后一次的图。解决方案是在循环内加入`pause`函数，使得每次绘图后暂停一小段时间。同时，文章提到了当需要同时绘制多张图时，`subplot`是一个更好的选择，但可能会导致图重叠。通过调整`subplot`的设置和`gcf`的`Position`属性，可以避免图重叠并优化显示效果。此外，文章还建议了在处理多图时使用`subplot`的优点，特别是在处理不断更新的数据时。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

y=ones(4,1);
for i=1:10
    plot(y*i);
end

想实现的是，循环一次画一次图；但实际运行起来只会画循环最后一次的图。
如下：

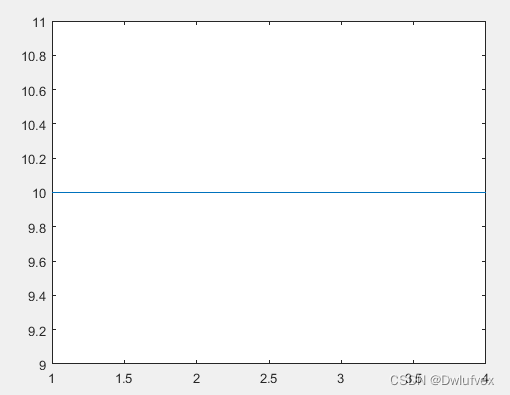

在这里插入图片描述

solution：简单的方法只需要在循环内加上一行pause（0.1）
ps:时间越长，效果越好，毕竟"更新"的越慢；

那么当画两张图或更多图呢

y=ones(4,1);
for i=1:10
    figure(1)
    plot(y*i);
    pause(0.1);
    figure(2)
    plot(y*2*i);
end

图就会开始闪烁起来，并且两张图重叠在一起；

那么怎么避免这种情况呢
A1：分开两张图，用position属性
A2：subplot合在一起

直接说结果，其实subplot合在一起更好解决；试想一下，假如每次画的图数据都不一样，比如画频谱图，每次不同的数据调用这个函数，那么就会重新开一张figure，有人说了加上figure（id），每次运行不close掉不就可以了吗。确实也可以，但如果图一多起来，移动起来便很不方便，并且需要将每个figure的位置set position一下，以免弹出结果重叠在一起，这也是一个重复的过程；

y=ones(4,1);
for i=1:10
    subplot(1,2,1)
    plot(y*i);
    pause(0.1);
    subplot(1,2,2)
    plot(y*2*i);
end

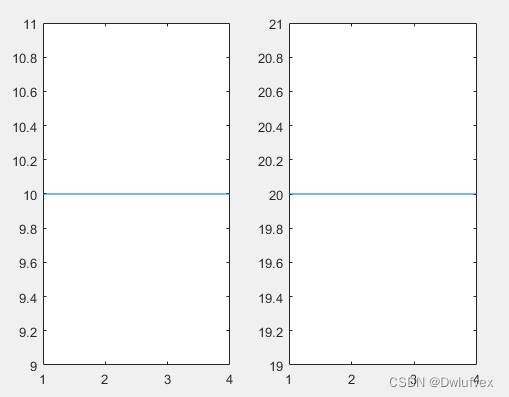

在这里插入图片描述
（gif图就不做了，可以自己去试试）

所以很简单的这样修改即可实现；可以尝试下画频谱图之类的，不同的数据会一直更新画图，不会关掉或者闪烁；

那么subplot的图小了怎么办呢？
在subplot下面加上一行代码就可以了

    set(gcf,'Position',[1000 200 800 800]);

前两个参数主要调整位置，后两个参数设置figure图的大小；
