k8s中为什么需要br_netfilter与net.bridge.bridge-nf-call-iptables=1

br_netfilter模块的意义

br_netfiler作用：br_netfilter模块可以使 iptables 规则可以在 Linux Bridges 上面工作，用于将桥接的流量转发至iptables链

没有br_netfilter模块有什么影响

在基本使用过程中，如果没有加载br_netfilter模块，那么并不会影响不同node上的pod之间的通信，但是会影响同node内的pod之间通过service来通信

比如：

一个pod通过一个service访问其后端的pod，而这个service后端的pod刚好与这个发起请求的pod
在一个node上，那么此时如果没有br_netfilter模块，那么流量是不通的

为什么没有br_netfilter模块会影响service将流量转发给同一node上的pod

因为iptables是在三层的，而linux bridge是在二层的。当pod发出的流量经过service来转发后是到同一个node上的pod，那么此时两个pod都是桥接在cni网桥上的，那么就会直接通过网桥来传递流量，但是此时流量的处理就不会up call到三层的iptables规则，从而导致转发异常

net.bridge.bridge-nf-call-iptables=1的作用

启用 bridge-nf-call-iptables 这个内核参数 (置为 1)，表示 bridge 设备在二层转发时也去调用 iptables 配置的三层规则 (包含 conntrack)

为什么需要net.bridge.bridge-nf-call-iptables=1

1、每个 Pod 的网卡都是 veth 设备，veth pair 的另一端连上宿主机上的网桥。
2、由于网桥是虚拟的二层设备，同节点的 Pod 之间通信直接走二层转发，跨节点通信才会经过宿主机 eth0。

Service 同节点通信问题：

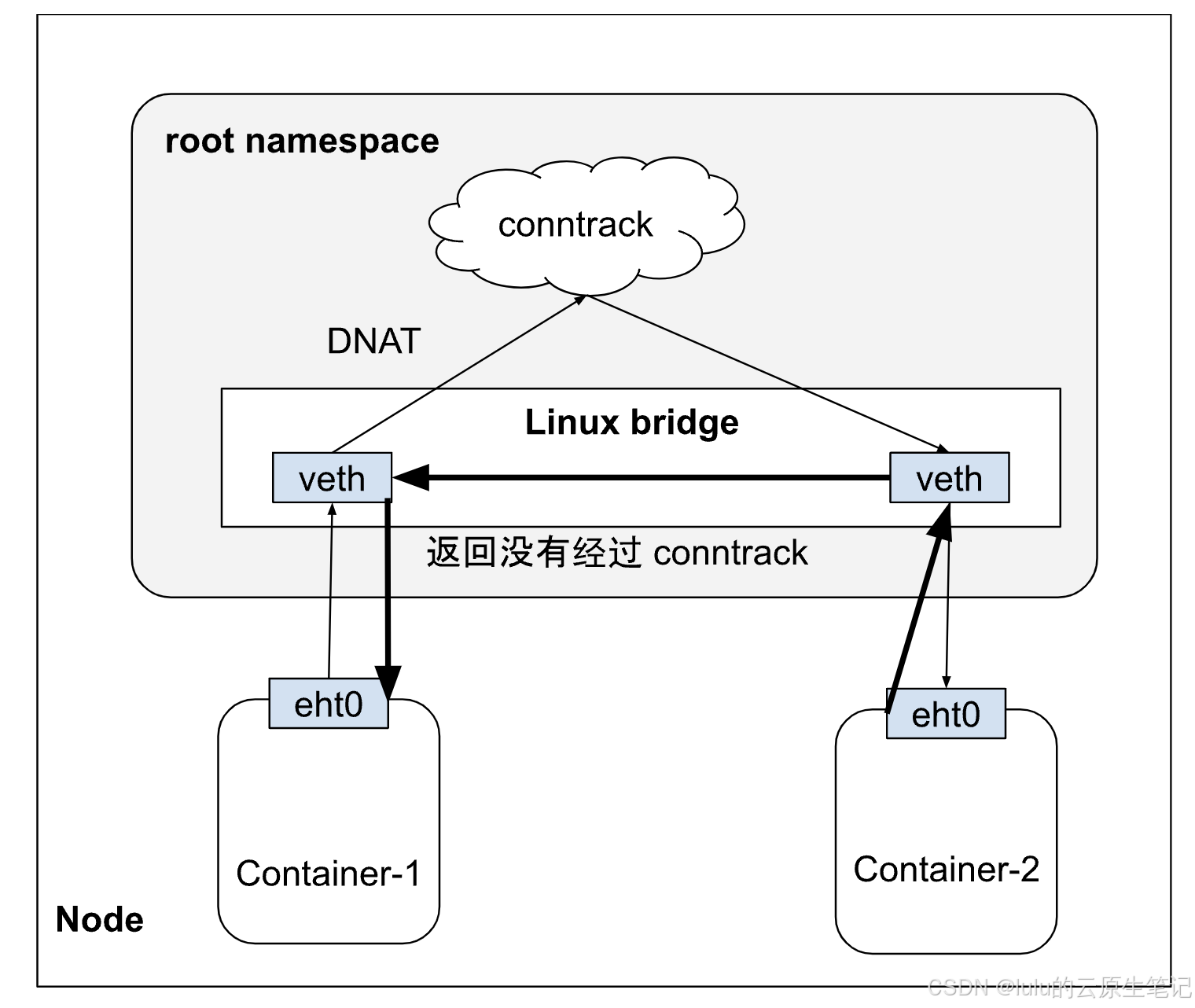

不管是 iptables 还是 ipvs 转发模式，Kubernetes 中访问 Service 都会进行 DNAT，将原本访问 ClusterIP:Port 的数据包 DNAT 成 Service 的某个 Endpoint (PodIP:Port)，然后内核将连接信息插入 conntrack 表以记录连接，目的端回包的时候内核从 conntrack 表匹配连接并反向 NAT，这样原路返回形成一个完整的连接链路:但是 Linux 网桥是一个虚拟的二层转发设备，而 iptables conntrack 是在三层上，所以如果直接访问同一网桥内的地址，就会直接走二层转发，不经过 conntrack:

此时导致问题：

1、Pod 访问 Service，目的 IP 是 Cluster IP，不是网桥内的地址，走三层转发，会被 DNAT 成 PodIP:Port。
2、如果 DNAT 后是转发到了同节点上的 Pod，目的 Pod 回包时发现目的 IP 在同一网桥上，就直接走二层转发了，没有调用 conntrack，导致回包时没有原路返回

由于没有原路返回，客户端与服务端的通信就不在一个 “频道” 上，不认为处在同一个连接，也就无法正常通信。常见的问题现象就是偶现 DNS 解析失败，当 coredns 所在节点上的 pod 解析 dns 时，dns 请求落到当前节点的 coredns pod 上时，就可能发生这个问题。

总结

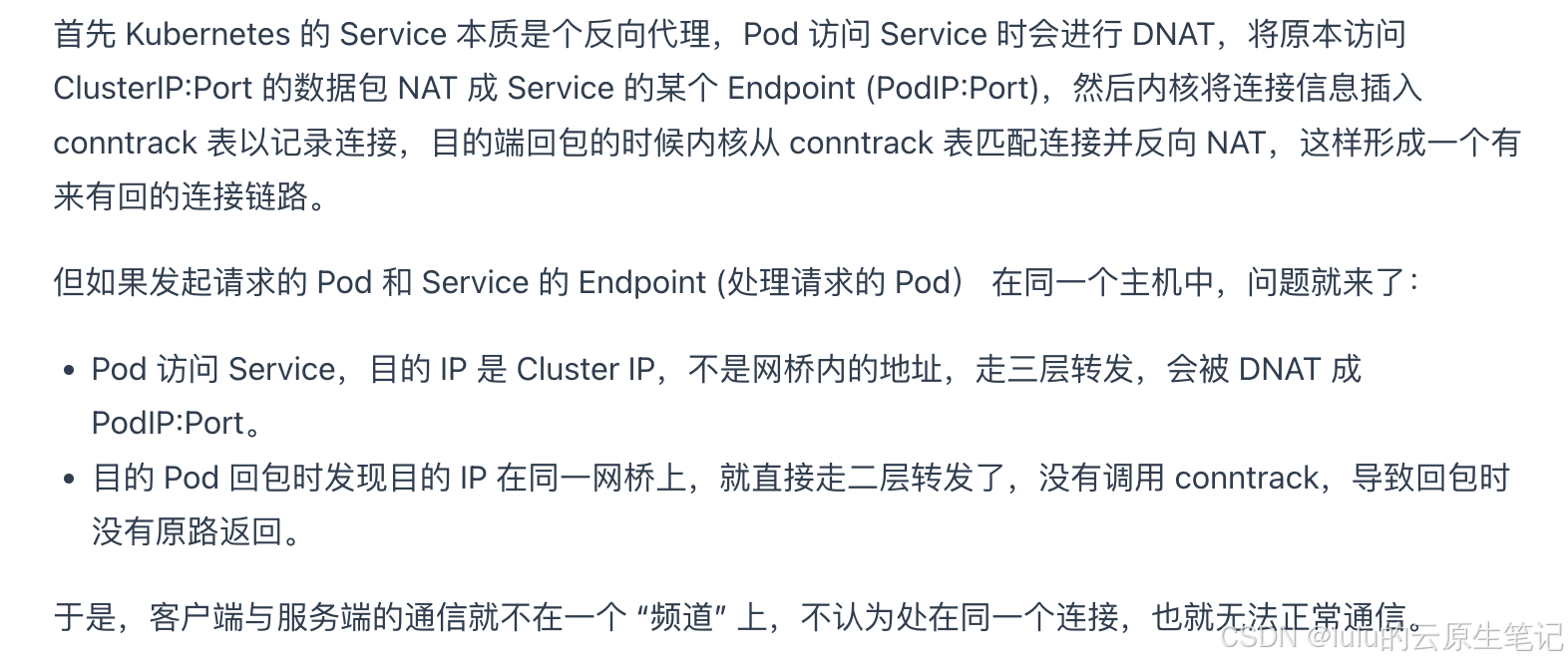

在这里插入图片描述

设置 bridge-nf-call-iptables 这个内核参数 (设置为 1)，表示 bridge 设备在二层转发时也去调用 iptables 配置的三层规则 (包含 conntrack)，所以开启这个参数就能够解决上述 Service 同节点通信问题。

如何诊断br_netfiler与net.bridge.bridge-nf-call-iptables缺失的问题

1、检查br_netfilter是否挂载

lsmod | grep br_netfilter

2、检查net.bridge.bridge-nf-call-iptables

# 检查 bridge netfilter 是否开启
sysctl net.bridge.bridge-nf-call-iptables

# 0 表示未开启
net.bridge.bridge-nf-call-iptables = 0

如何修复br_netfiler与net.bridge.bridge-nf-call-iptables缺失的问题

1、修复br_netfiler缺失

echo "br_netfilter" >> /etc/modules-load.d/modules.conf

2、修复net.bridge.bridge-nf-call-iptables缺失

sysctl -w net.bridge.bridge-nf-call-iptables=1
echo net.bridge.bridge-nf-call-iptables=1 >> /etc/sysconf.d/10-bridge-nf-call-iptables.conf
sysctl -p
