Qt Data Visualization 模块详解

Qt Data Visualization 是 Qt 框架中用于创建 3D 数据可视化 的模块。它提供了丰富的 API，用于绘制 3D 图表、图形和交互式数据展示。以下是关于 Qt Data Visualization 的详细说明：

1. 模块简介

Qt Data Visualization 模块主要用于以下场景：

科学计算：展示复杂的科学数据（如气象数据、物理模拟结果等）。
金融分析：绘制股票、汇率等金融数据的 3D 图表。
工程监控：实时展示工程数据（如传感器数据、制造过程监控等）。
地理信息系统 (GIS)：绘制 3D 地形图或地图数据。

该模块支持以下类型的 3D 图表：

柱状图 (Bars)
散点图 (Scatter)
曲面图 (Surface)

2. 核心类

Qt Data Visualization 模块的核心类包括：

1. Q3DBars

用于创建 3D 柱状图。支持多组数据、自定义颜色、轴标签等功能。

2. Q3DScatter

用于创建 3D 散点图。适合展示点云数据或分布数据。

3. Q3DSurface

用于创建 3D 曲面图。适合展示连续数据或地形数据。

4. QAbstract3DSeries

所有 3D 图表系列的基类。定义了数据系列的基本属性和方法。

5. QBar3DSeries

用于表示柱状图的数据系列。

6. QScatter3DSeries

用于表示散点图的数据系列。

7. QSurface3DSeries

用于表示曲面图的数据系列。

8. Q3DTheme

用于设置图表的外观主题（如颜色、字体、背景等）。

9. Q3DAxis

用于设置图表的坐标轴（如 X、Y、Z 轴）。

10. Q3DInputHandler

用于处理用户输入（如鼠标、触摸屏操作）。

3. 使用步骤

1. 启用模块

在 .pro 文件中添加以下内容以启用 Data Visualization 模块：

QT += datavisualization

2. 包含头文件

在代码中包含所需的头文件，例如：

#include <QtDataVisualization/Q3DBars>
#include <QtDataVisualization/QBar3DSeries>
#include <QtDataVisualization/QBarDataItem>

3. 创建图表

使用 Q3DBars、Q3DScatter 或 Q3DSurface 创建图表。

4. 添加数据

将数据添加到图表中，例如使用 QBar3DSeries 添加柱状图数据。

5. 设置图表属性

设置图表的主题、轴标签、背景等属性。

6. 显示图表

将图表添加到窗口中并显示。

4. 示例代码

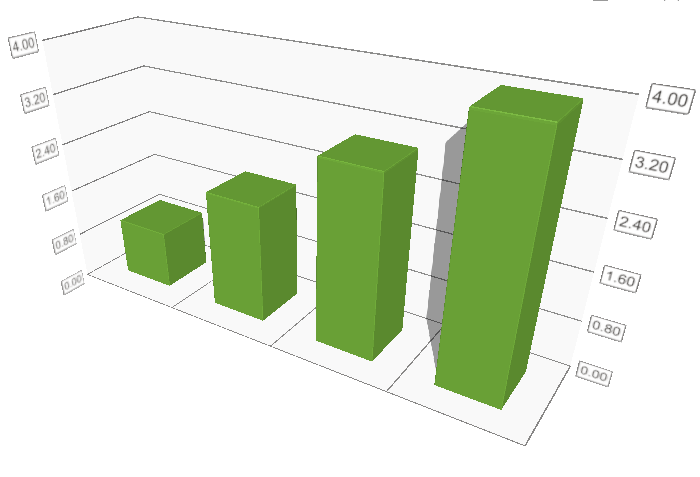

示例 1：创建 3D 柱状图

#include <QtWidgets/QApplication>
#include <QtDataVisualization/Q3DBars>
#include <QtDataVisualization/QBar3DSeries>
#include <QtDataVisualization/QBarDataItem>

using namespace QtDataVisualization;

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    // 创建 3D 柱状图
    Q3DBars bars;
    bars.setFlags(bars.flags() ^ Qt::FramelessWindowHint);
    bars.resize(800, 600);
    bars.show();

    // 创建数据系列
    QBar3DSeries *series = new QBar3DSeries;

    // 添加数据
    QVector<QBarDataItem> data;
    data << QBarDataItem(1.0f) << QBarDataItem(2.0f)
         << QBarDataItem(3.0f) << QBarDataItem(4.0f);
    series->dataProxy()->addRow(new QBarDataRow(data));

    // 将系列添加到图表中
    bars.addSeries(series);

    return app.exec();
}

在这里插入图片描述

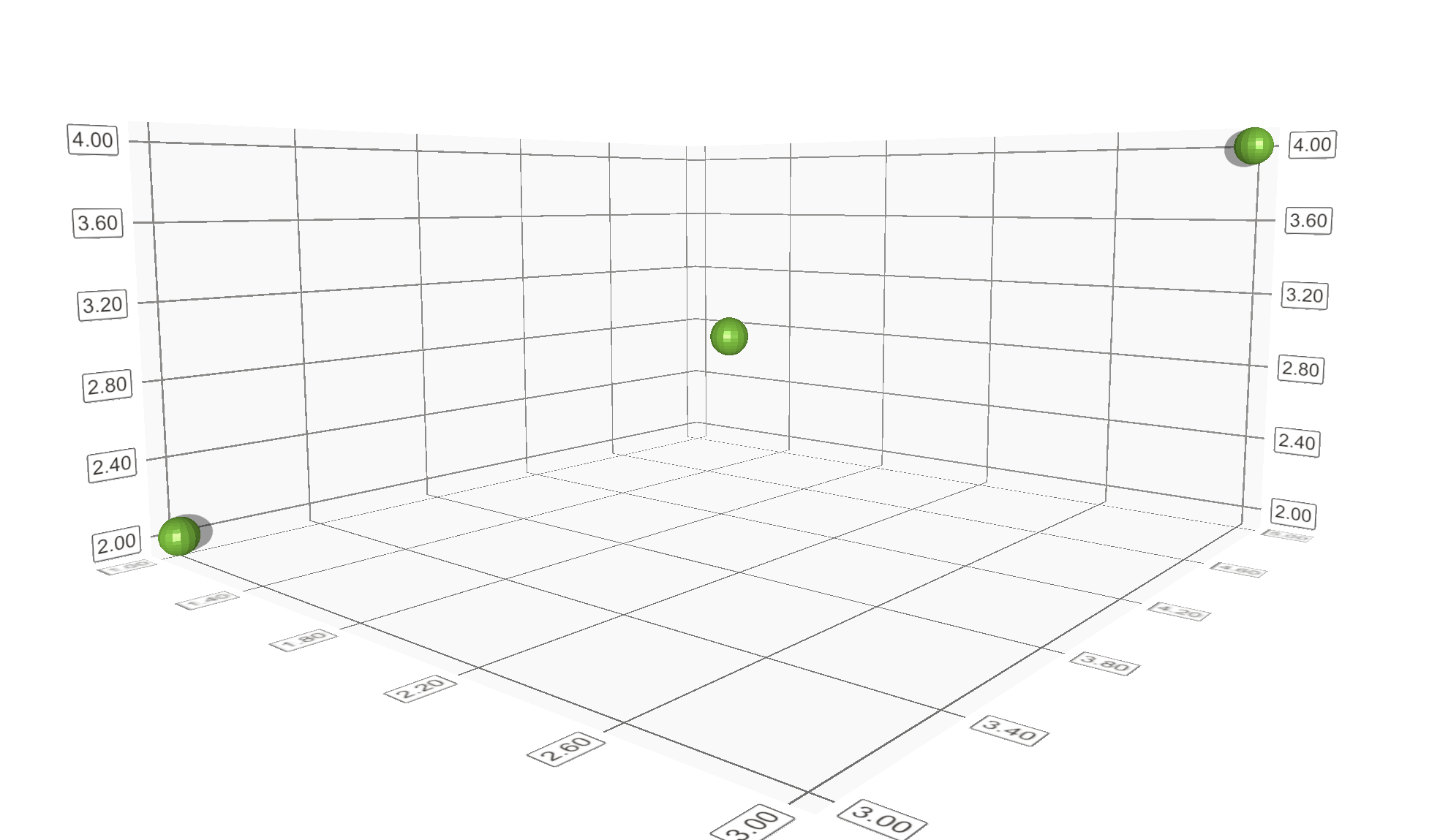

示例 2：创建 3D 散点图

#include <QtWidgets/QApplication>
#include <QtDataVisualization/Q3DScatter>
#include <QtDataVisualization/QScatter3DSeries>
#include <QtDataVisualization/QScatterDataItem>

using namespace QtDataVisualization;

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    // 创建 3D 散点图
    Q3DScatter scatter;
    scatter.setFlags(scatter.flags() ^ Qt::FramelessWindowHint);
    scatter.resize(800, 600);
    scatter.show();

    // 创建数据系列
    QScatter3DSeries *series = new QScatter3DSeries;

    // 添加数据
    QVector<QScatterDataItem> data;
    data << QScatterDataItem(QVector3D(1, 2, 3))
         << QScatterDataItem(QVector3D(2, 3, 4))
         << QScatterDataItem(QVector3D(3, 4, 5));
    series->dataProxy()->addItems(data);

    // 将系列添加到图表中
    scatter.addSeries(series);

    return app.exec();
}
