freeCAD与stl文件如何互切？

大家好，我是山羊君Goat。

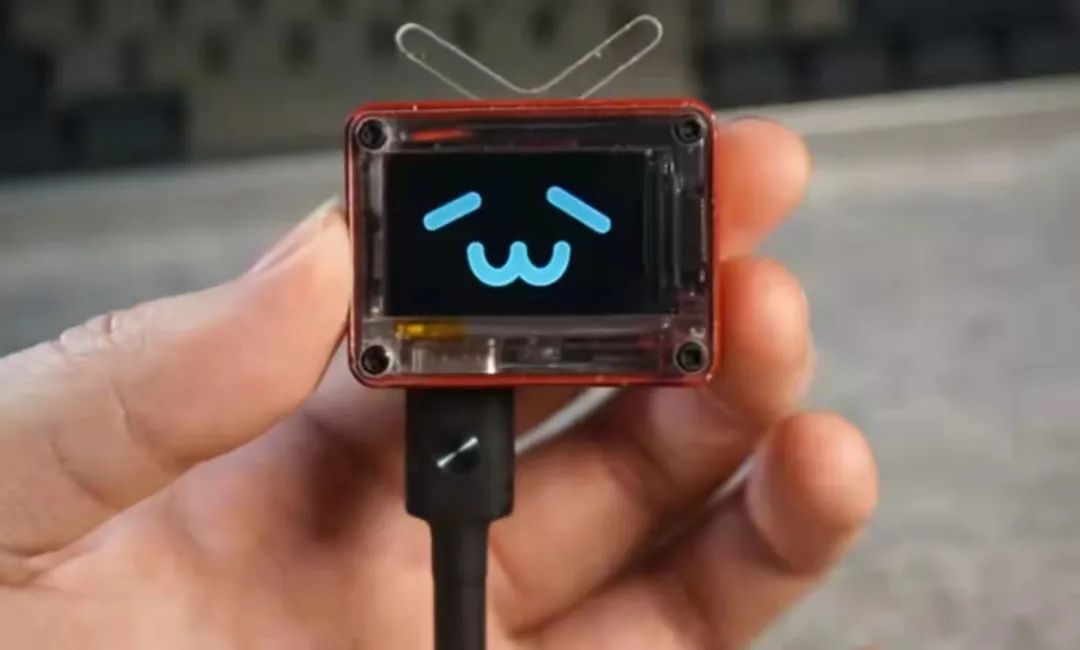

作为硬件工程师，如果需要给自己的硬件主板做一个DIY的造型，比如说B站稚晖君DIY的小电视等等。

对于这个，那3D打印技术就必不可少了（怪不得说硬件学的东西都很杂

）。

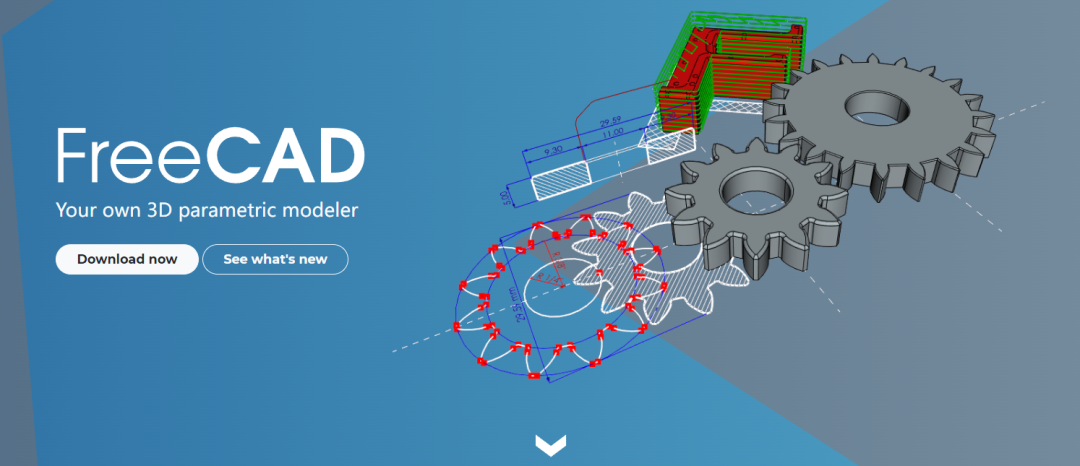

FreeCAD是一款免费好用的3D设计软件，不过不同于专业级别的3D设计软件，freeCAD更倾向于是轻量级的使用。

但是这并不影响它在3D设计中的多场景使用，比如说3D打印机常用的stl格式文件的模型，就可以利用freeCAD进行设计导出。

Free CAD导出stl格式文件

过程非常简单，仅仅只需要三步（前提条件是你已经设计好了3D模型）

1，选中实体，然后将工作台变为“Mesh Design”

2，点击“网格”菜单栏，选择“从形体创建网格”，就得到了一个“Mesh”文件。

3，最后在Mesh文件上鼠标右键再选择“导出网格”就得到了我们所需的stl格式3D文件。

stl文件变为可编辑的freeCAD形式

这个就是反着来了，将已经打包好的stl格式文件变为可以在freeCAD中自由编辑的对象，具体操作步骤如下：

1，导入stl文件，作为被修改的对象

2，调整工作台为Part, 然后选择工具栏“零件”中的“从网格中创建形状”

3，默认选择公差为0.1，就得到了一个实体文件。

4，删除原始stl文件生成的Mesh文件，也就是界面中绿色颜色的文件。

5，再次选择“零件”工具栏，选择“形体构建器”

6，选择“壳生成体”选型，然后选择需要构建的实体，也就是所需的形状，就可以得到一个可被编辑的freeCAD的实体了。

7，创建成功之后会得到一个solid名字的文件，将除了这个文件之外的图形删除，获得最终的可编辑对象。
