【eNSP 华为模拟器】配置 NAT Easy - IP 与 RIPv2

一、拓扑图和实验结果
二、路由器配置

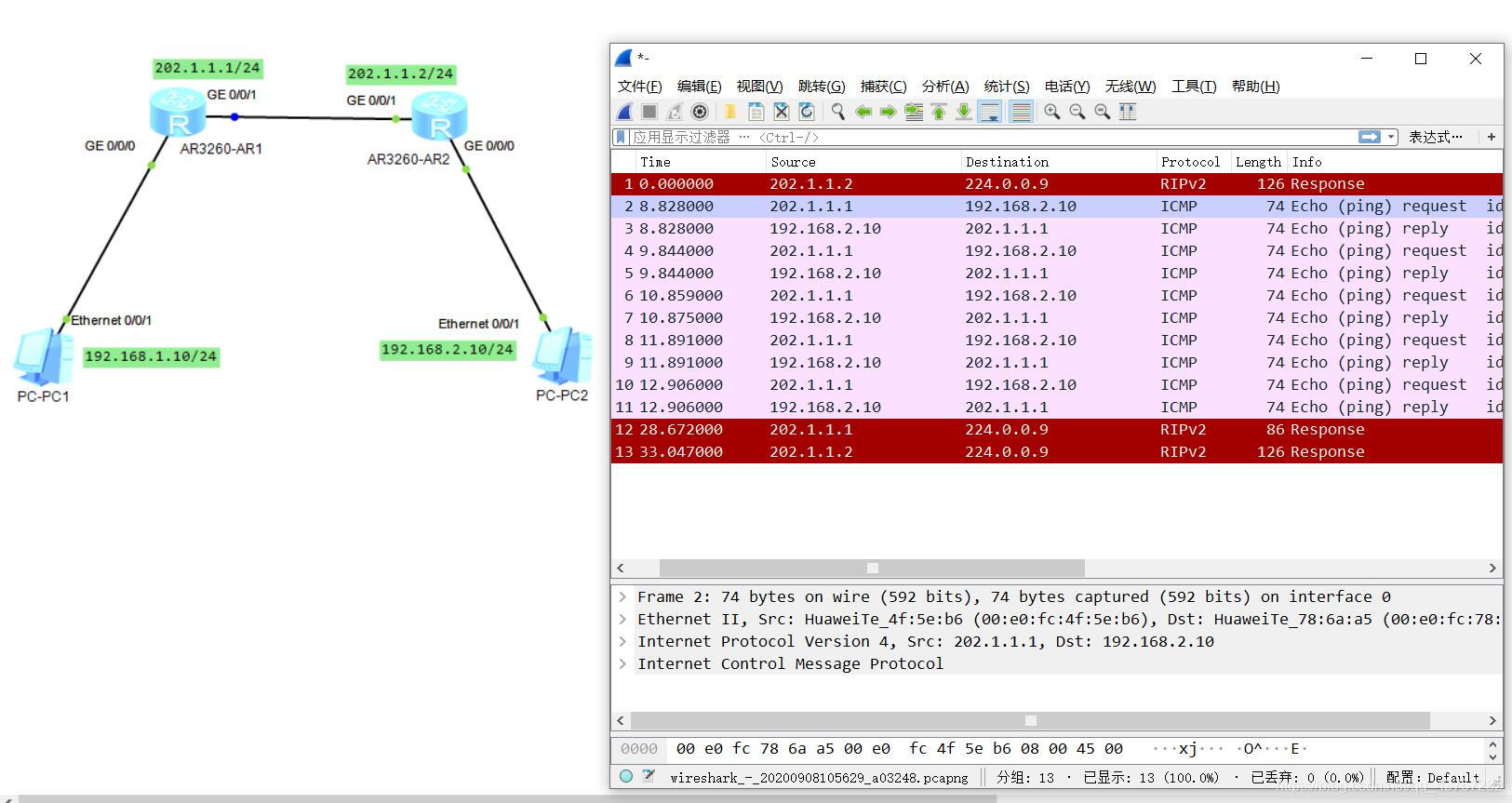

三、抓包分析

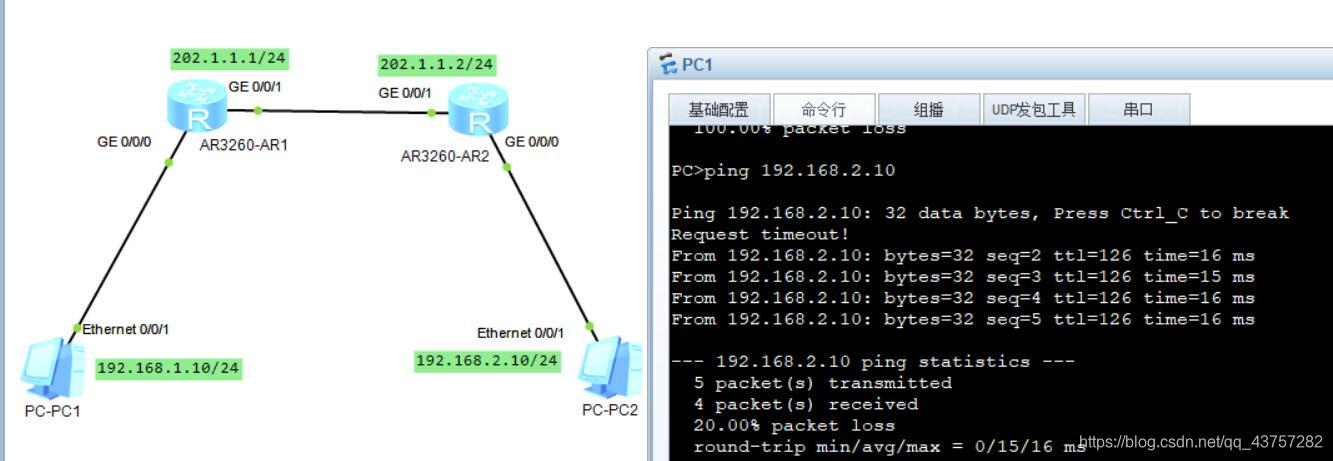

一、拓扑图和实验结果

从pc1 ping 到pc2
在这里插入图片描述

二、路由器配置

路由器AR1配置：

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 202.1.1.1 24

[R1]rip
[R1-rip-1]version 2
[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 202.1.1.0

[R1]acl 2000
[R1-acl-basic-2000]rule 0 permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000

路由器AR2配置：

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 202.1.1.2 24

[R2]rip
[R2-rip-1]version 2
[R2-rip-1]network 192.168.2.0
[R2-rip-1]network 202.1.1.0
