本文深入探讨了内存管理的各种策略和技术，包括内存基础知识、内存分配与回收、地址转换、内存保护、覆盖与交换。详细阐述了连续分配、动态分区、分页和分段存储管理方式，以及虚拟内存的概念和请求分页系统。讨论了各种页面置换算法如最佳置换、FIFO、LRU等，并介绍了页面分配策略和工作集理论。此外，还涵盖了快表在地址变换中的作用和两级页表的应用。

文章目录

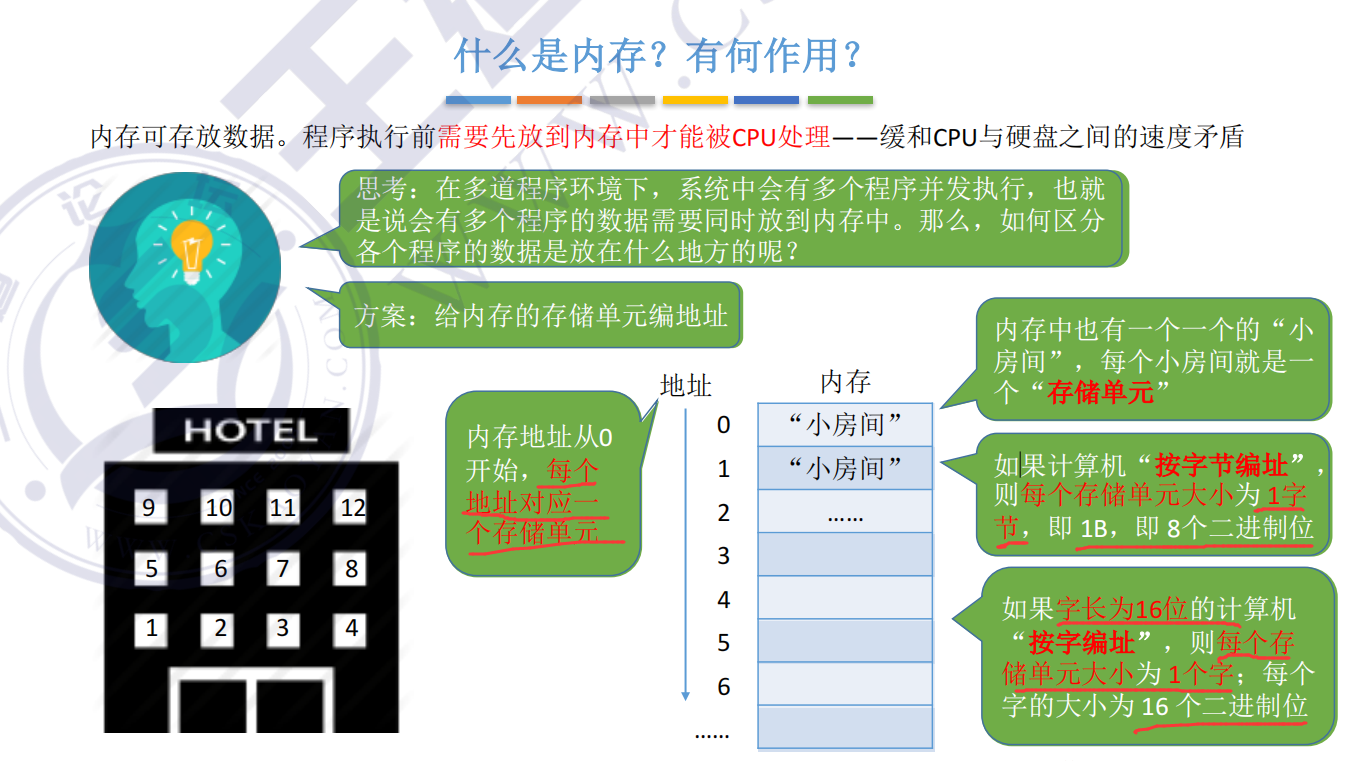

内存的基础知识

内存用来存放要执行的程序，因为从硬盘存取太慢了，为了提高CPU利用率整了内存这个东西，解决CPU和硬盘之间的速度矛盾。

在这里插入图片描述

如果按字编址的话，计算机是32位的，每个存储单元为32个二进制位（4B）

在这里插入图片描述

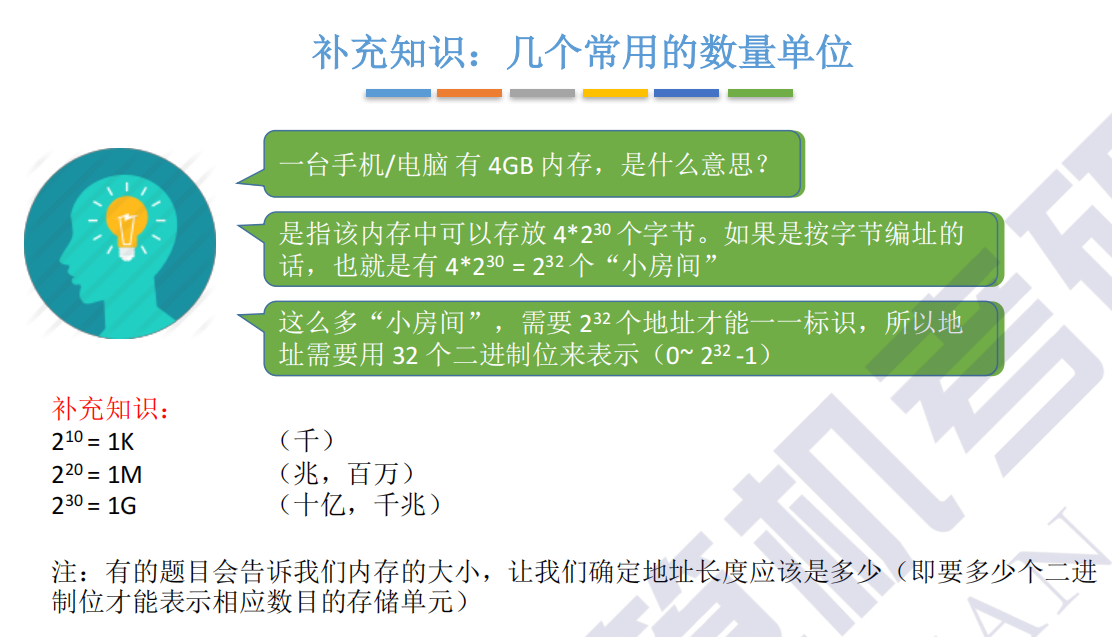

2^10=1024
操作系统里的进制都是2^10
1G=2^10 M

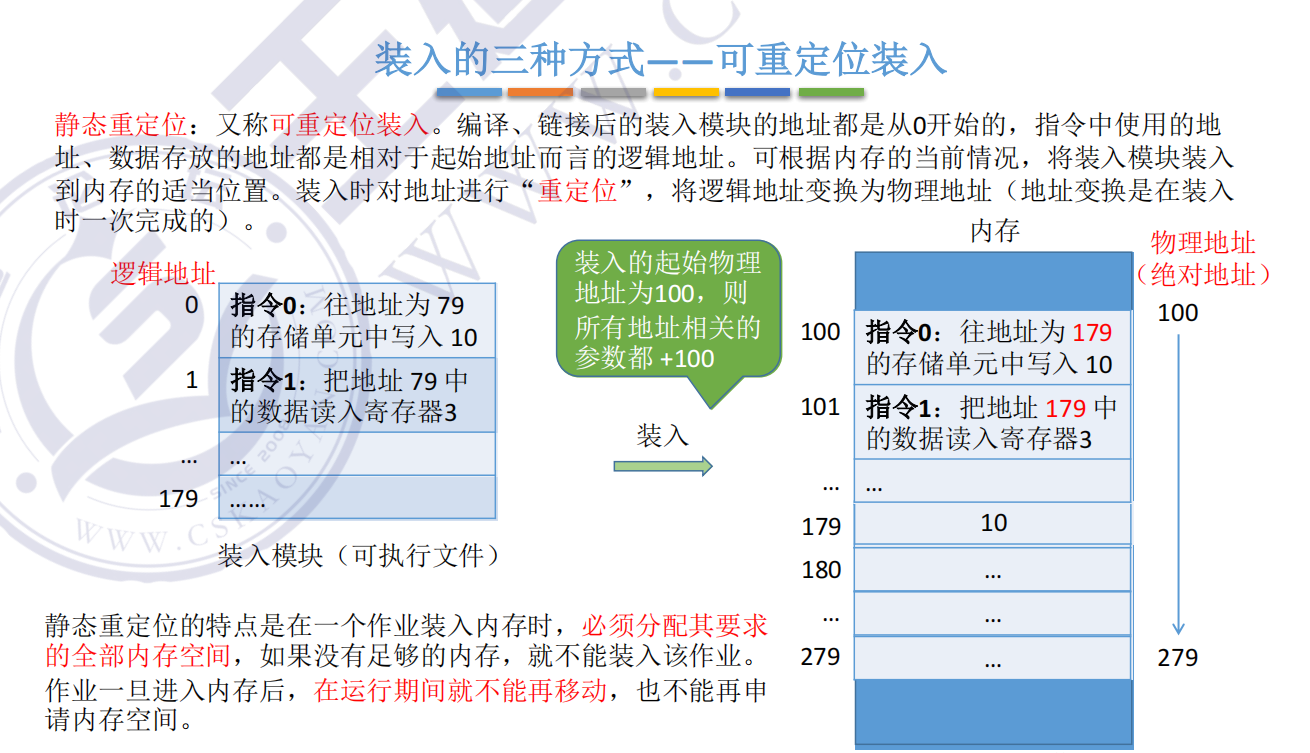

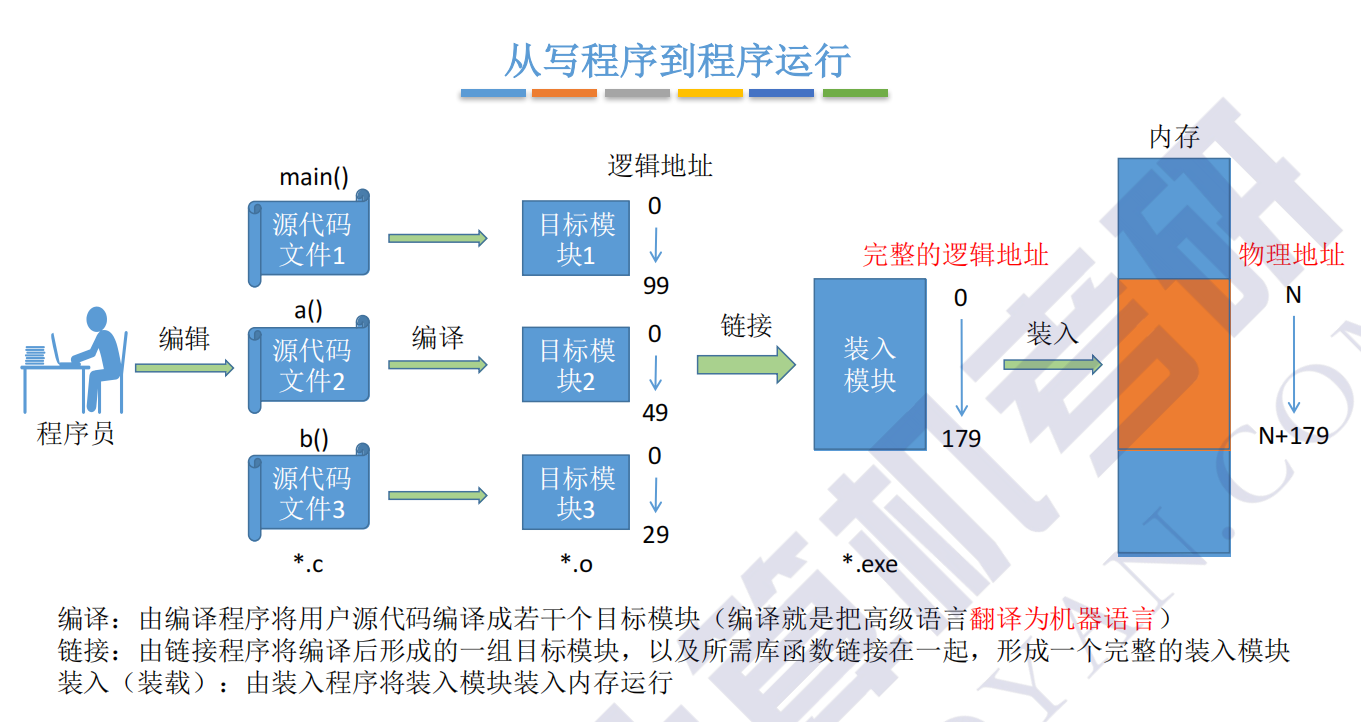

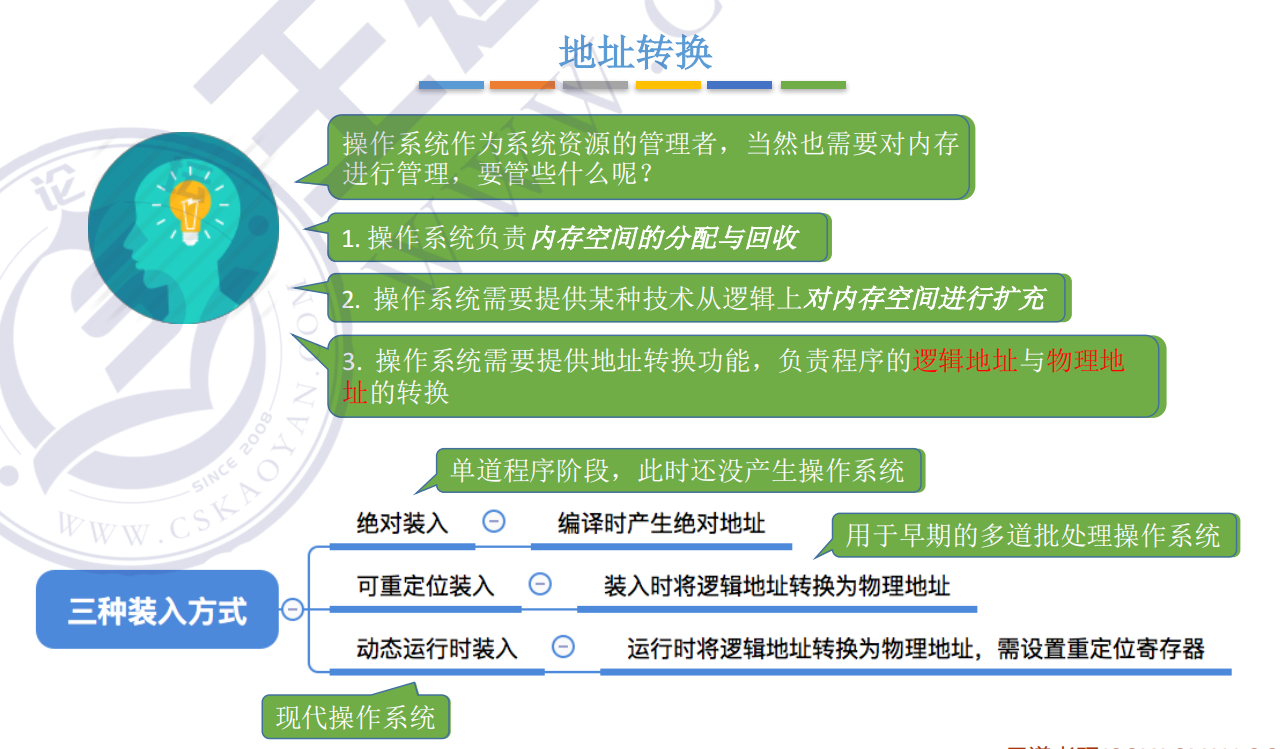

逻辑地址（相对地址）：相对于起始地址而言的地址

物理地址（绝对地址）：真正存放的位置

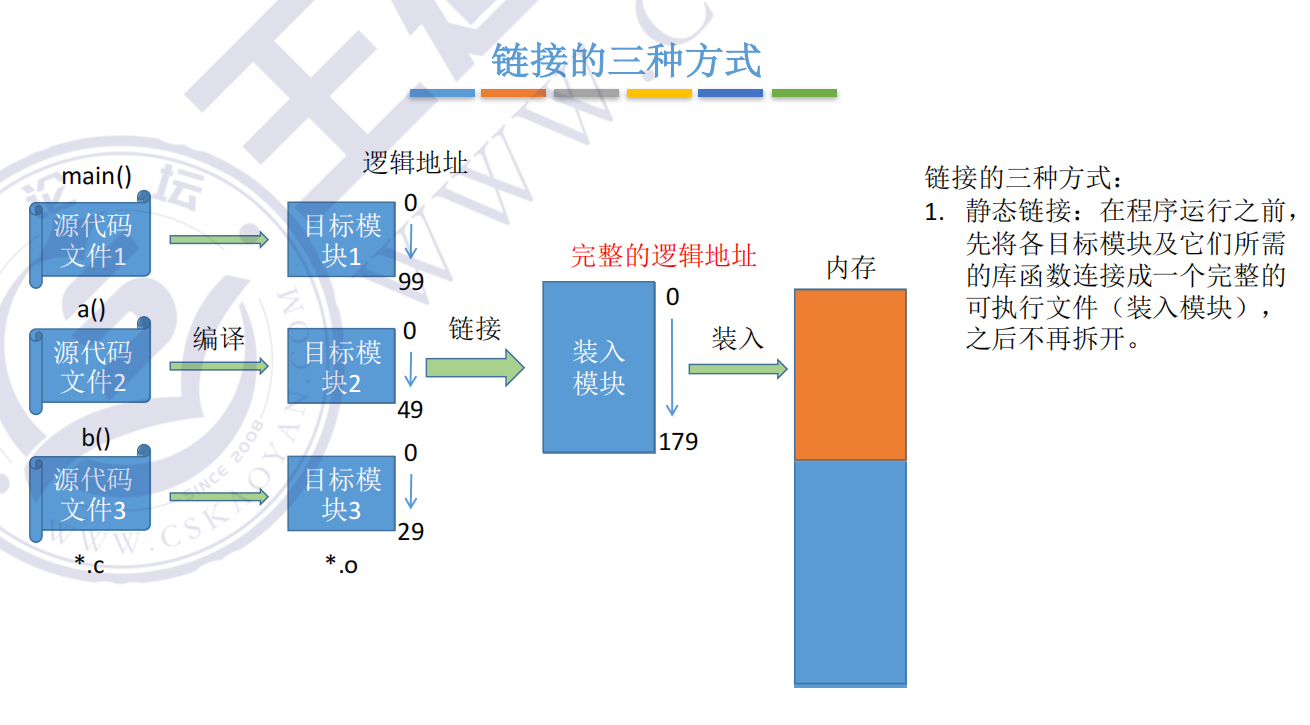

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

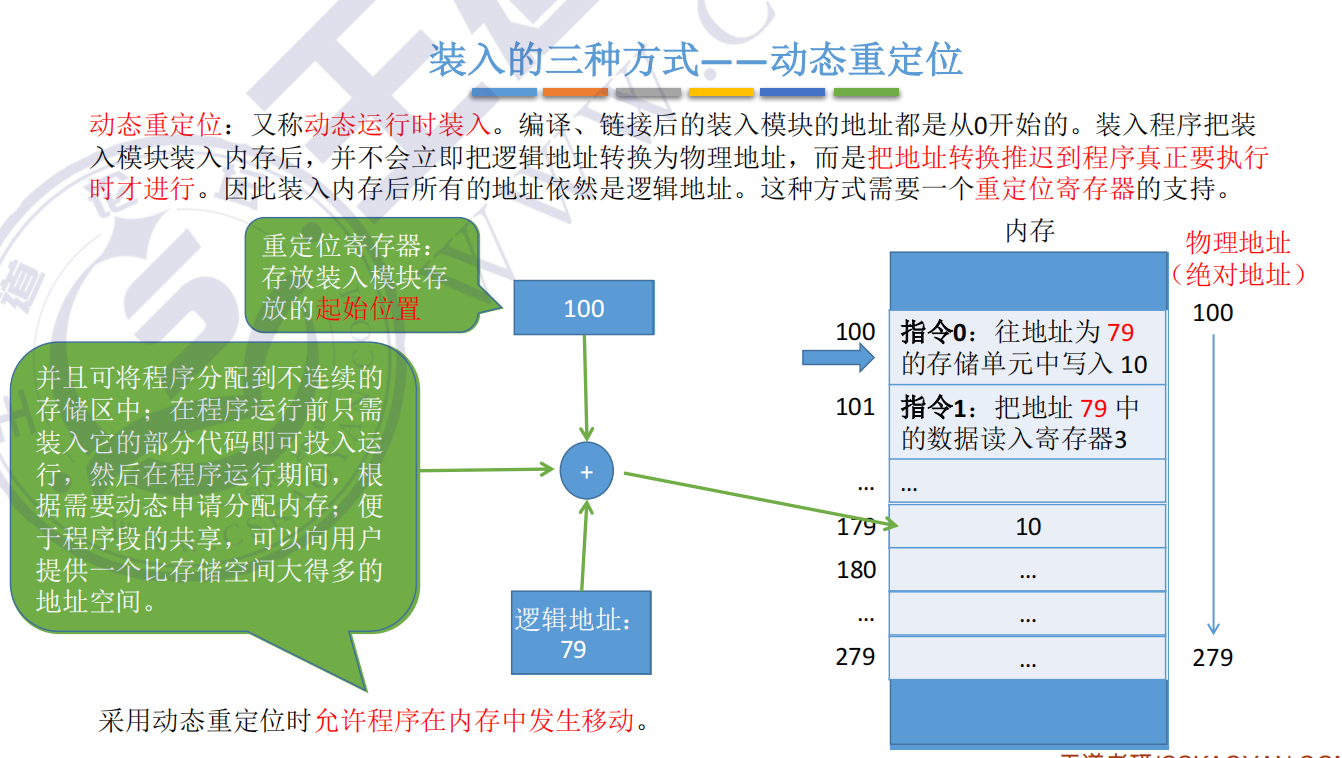

可以移动，只需要改一下重定位寄存器就行了。

可以把程序分配到不连续的内存空间里

在这里插入图片描述

在这里插入图片描述

内存管理的概念

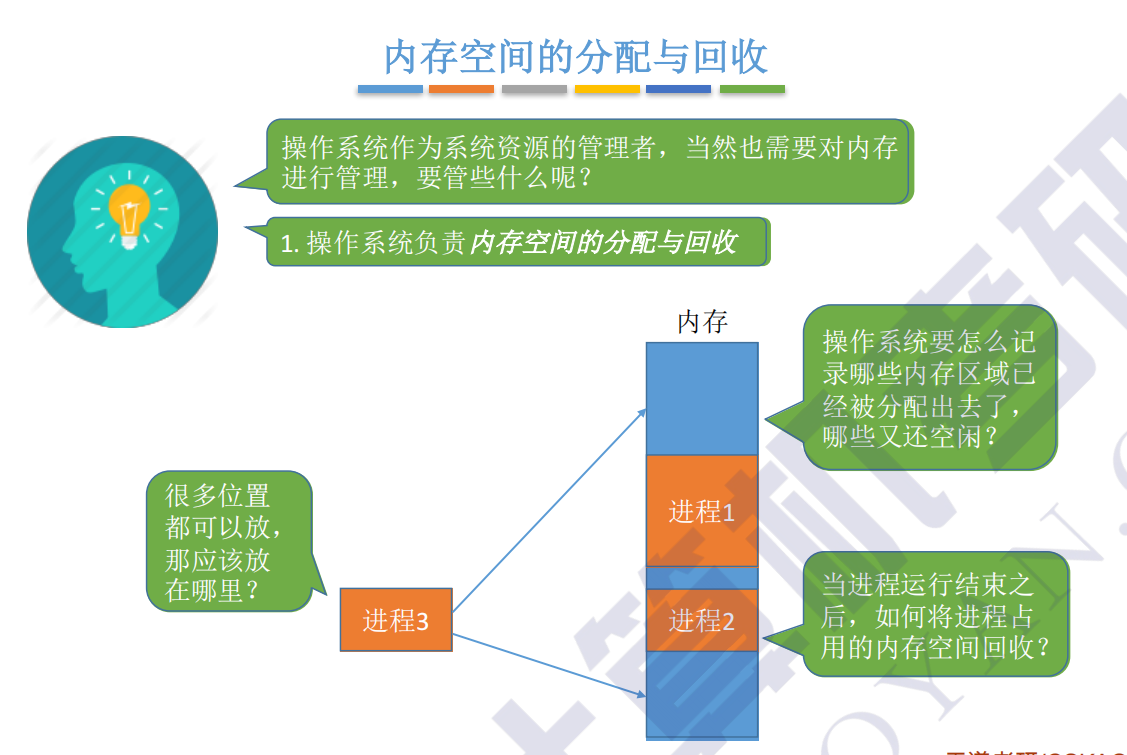

1.内存空间的分配和回收

在这里插入图片描述

2.内存空间的扩充

在这里插入图片描述

3.地址转换

在这里插入图片描述

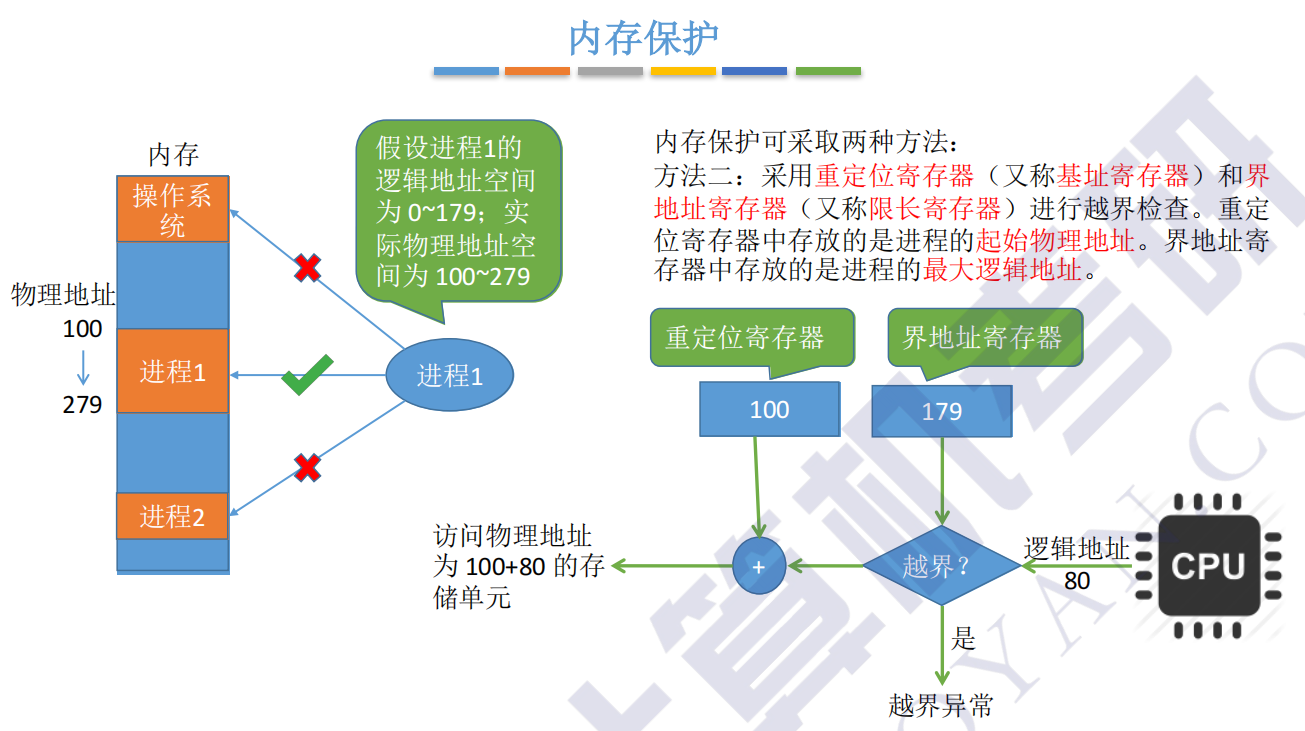

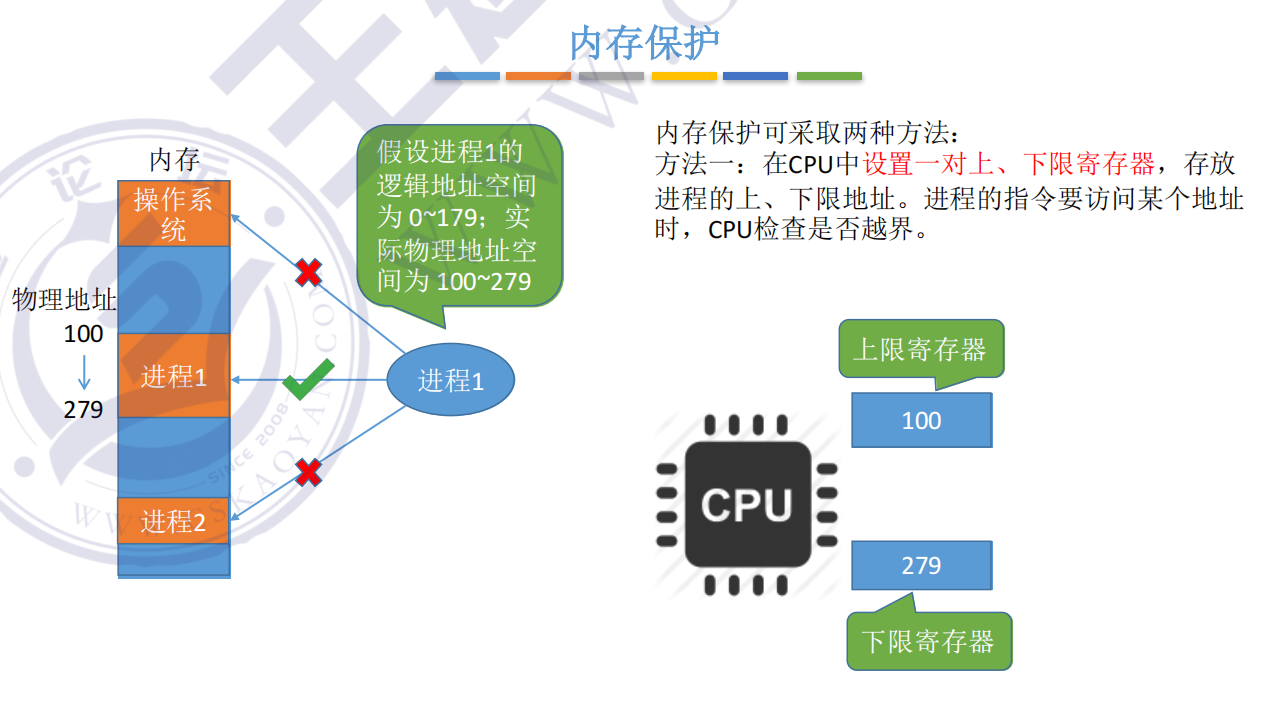

4.内存保护

在这里插入图片描述

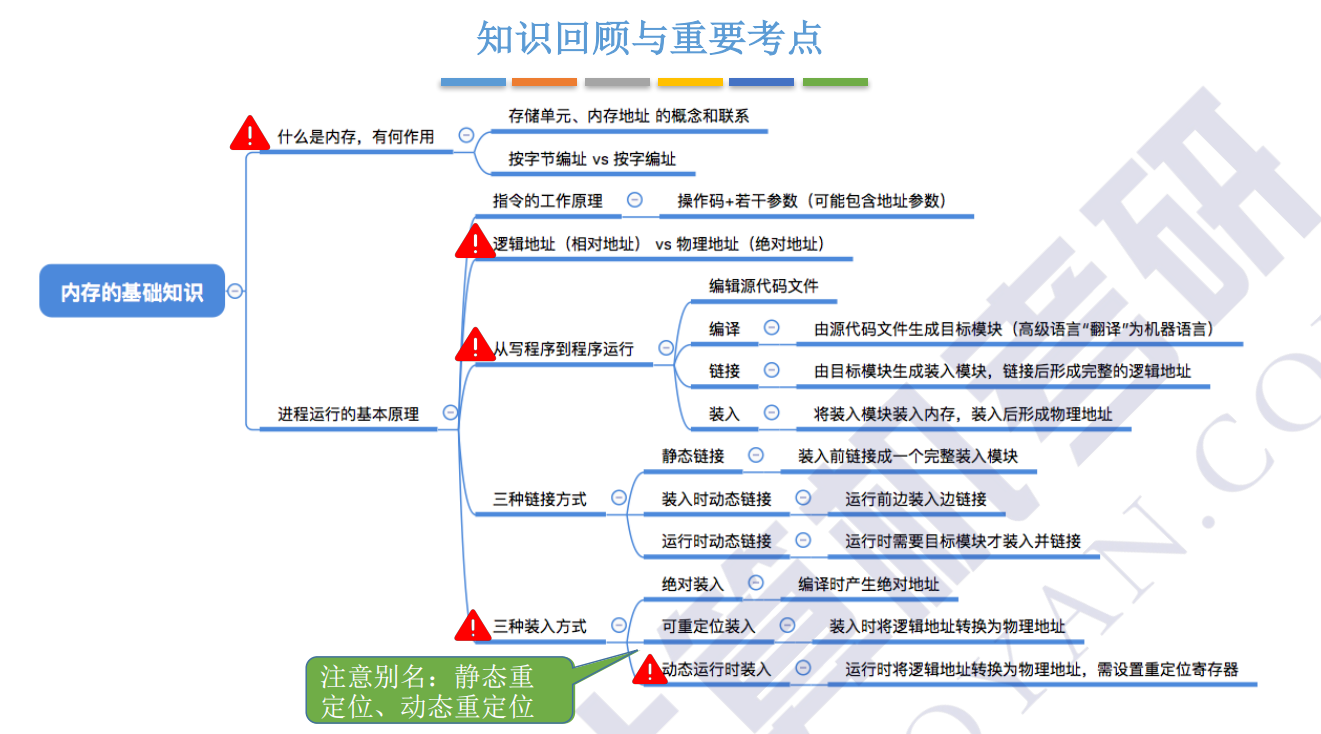

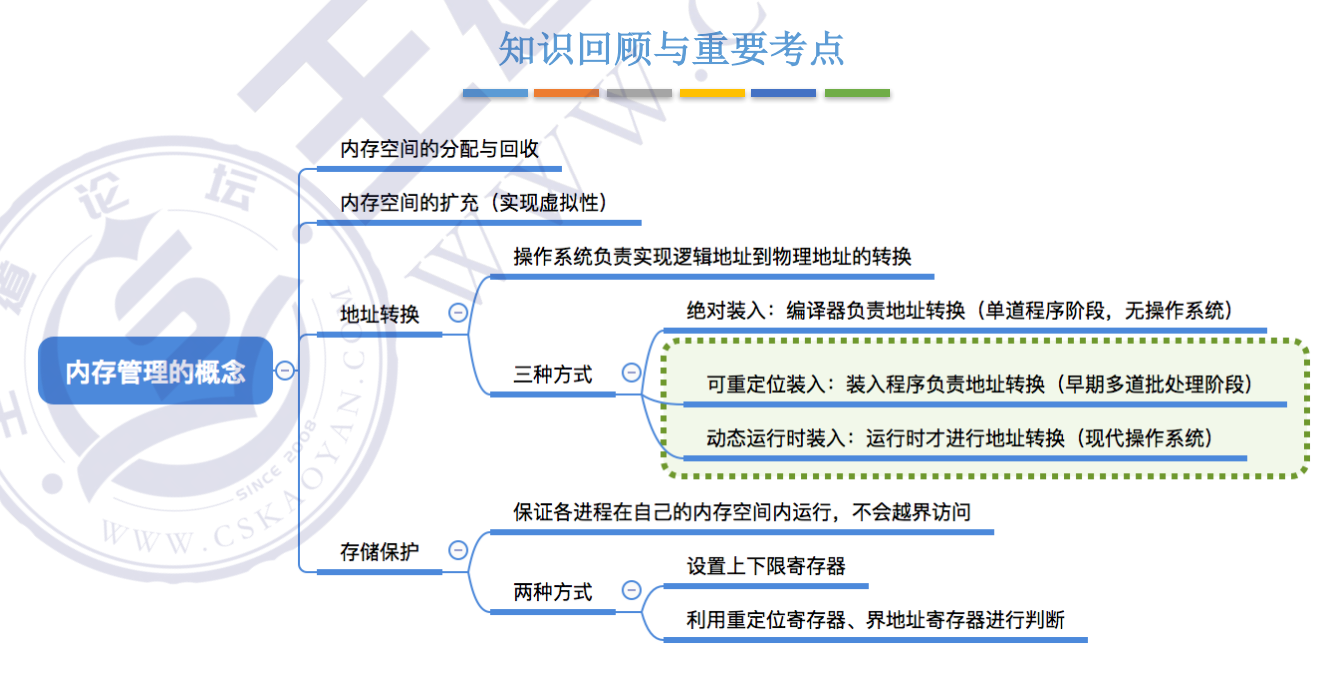

小结

在这里插入图片描述

覆盖与交换

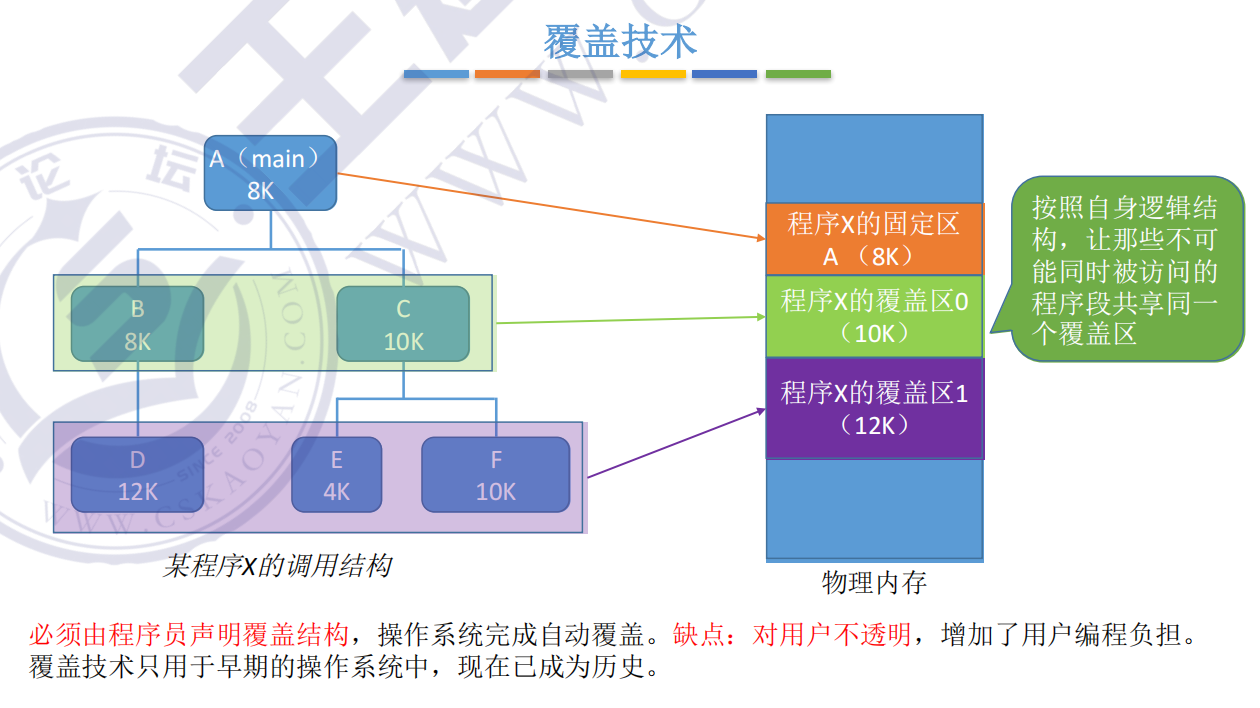

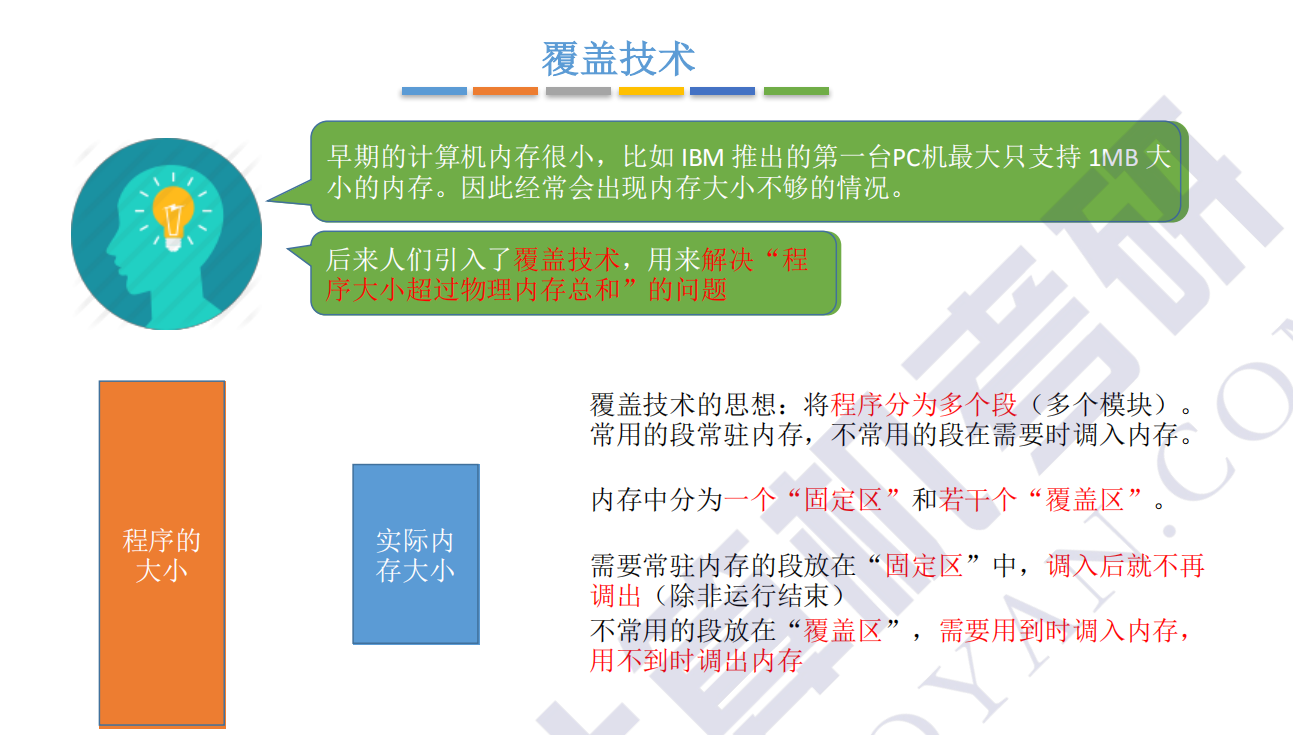

1.覆盖技术

在这里插入图片描述

A调用B、C，一次只能调用其中一个，所有覆盖区选两者之间更大的，下面同理，选最大的就行。（BC存在才能调用下面的所以新开一个覆盖区）

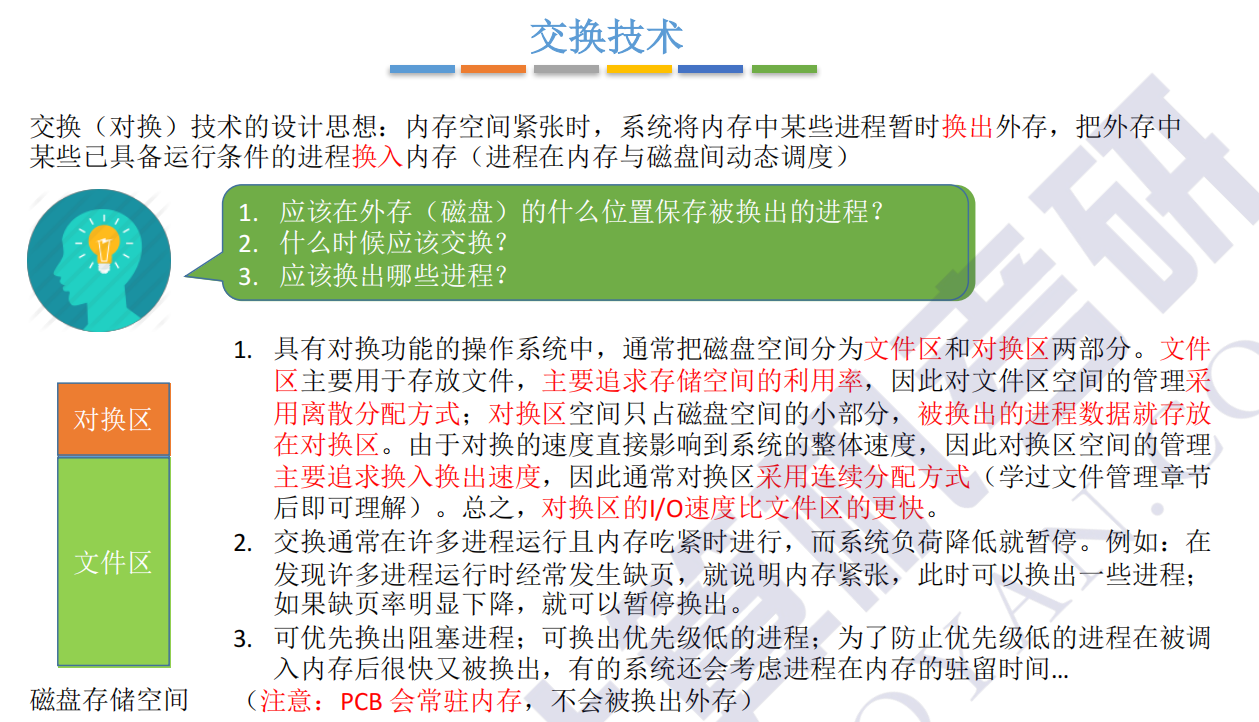

2.交换技术

在这里插入图片描述
换到外存等待的进程就是挂起状态

中级调度（内存调度）就是决定把哪个挂起的进程调回内存

小结

在这里插入图片描述

连续分配管理方式

为进程分配的必须是一个连续的内存空间

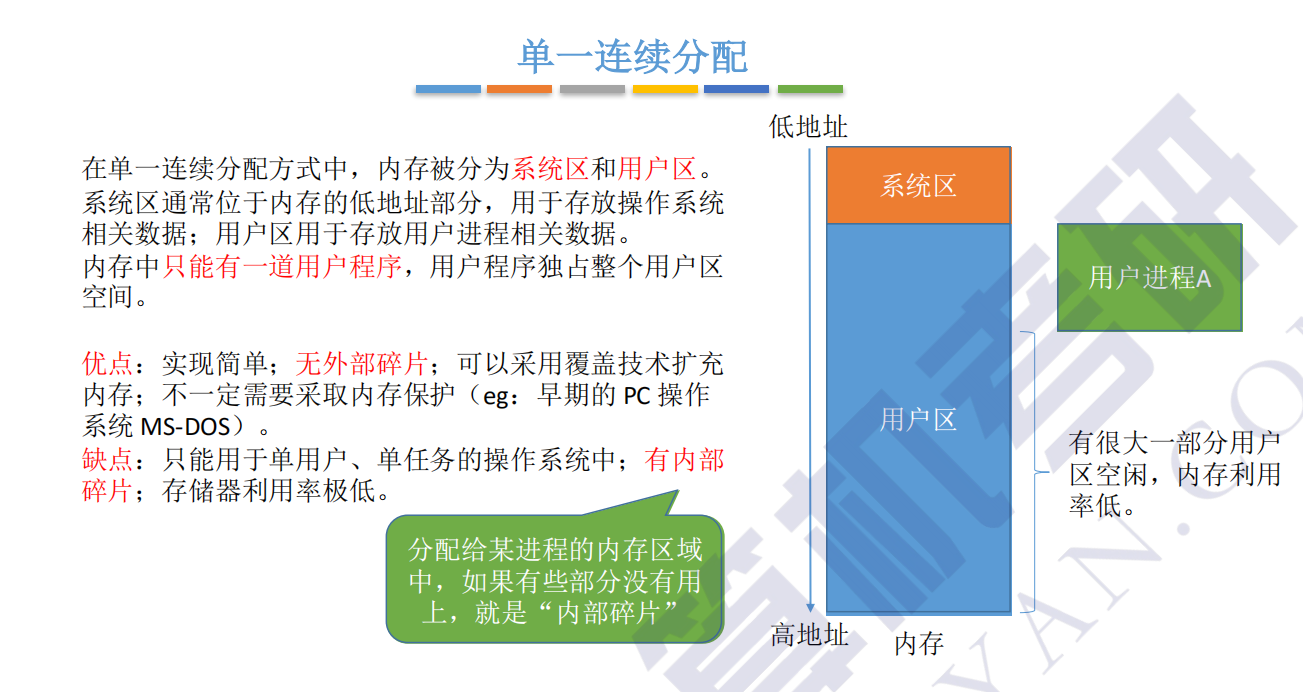

1.单一连续分配

在这里插入图片描述

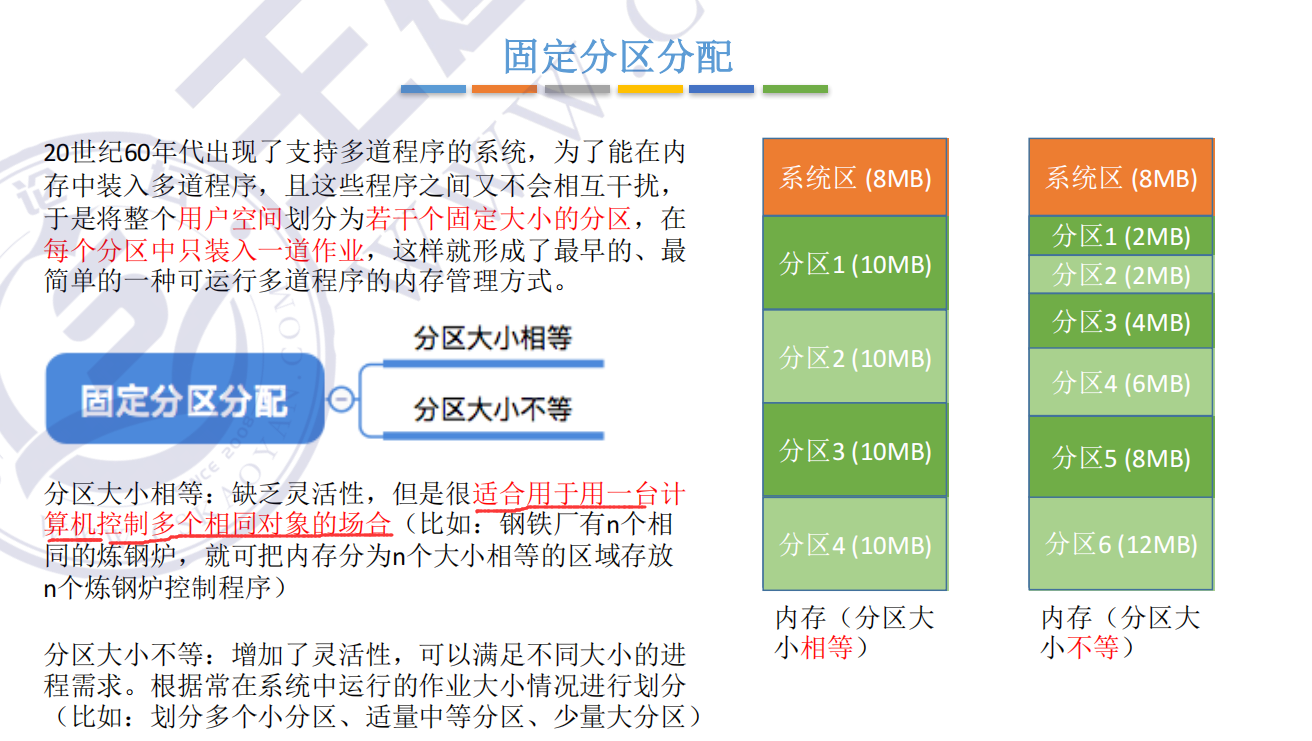

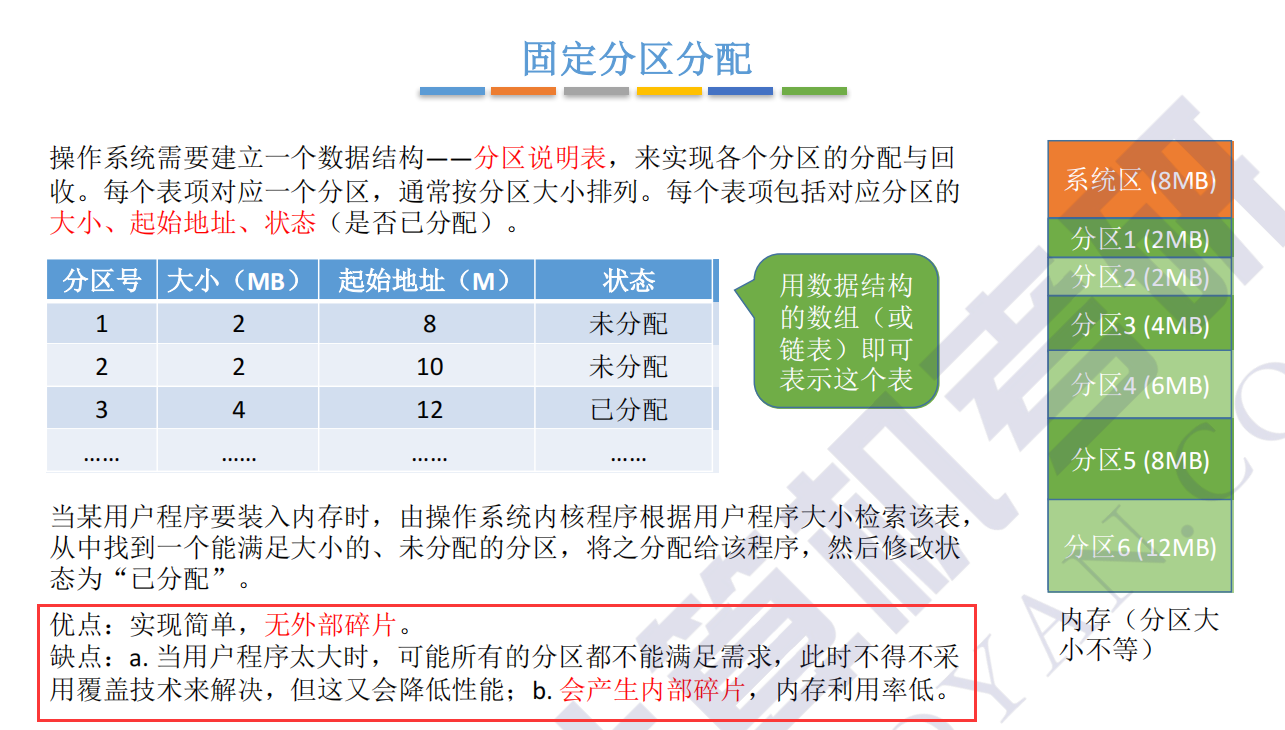

2.固定分区分配

在这里插入图片描述

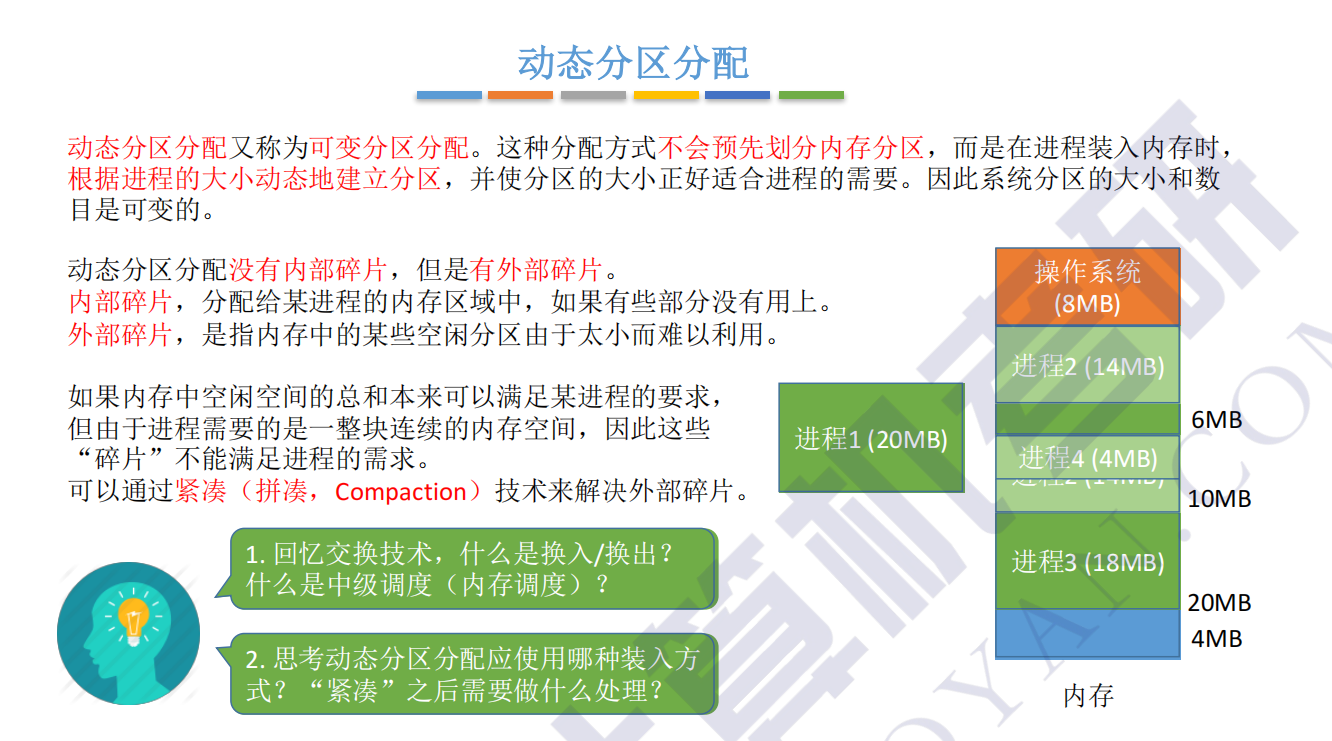

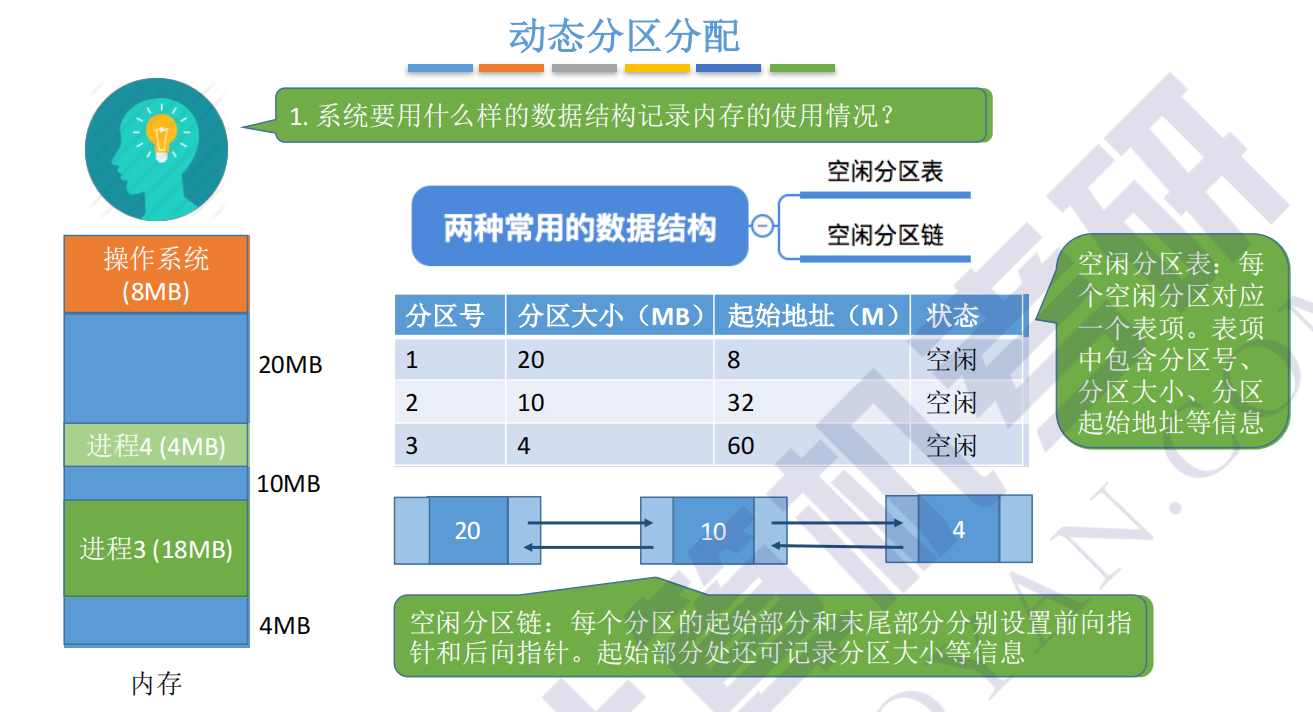

3.动态分区分配

不会预先划分分区，而是在进程进入时建立一个刚好满足需要的分区
在这里插入图片描述

内部碎片：分配给进程的区域没用上的部分

外部碎片：由于分配给进程导致有些地方太小，不能利用

在这里插入图片描述

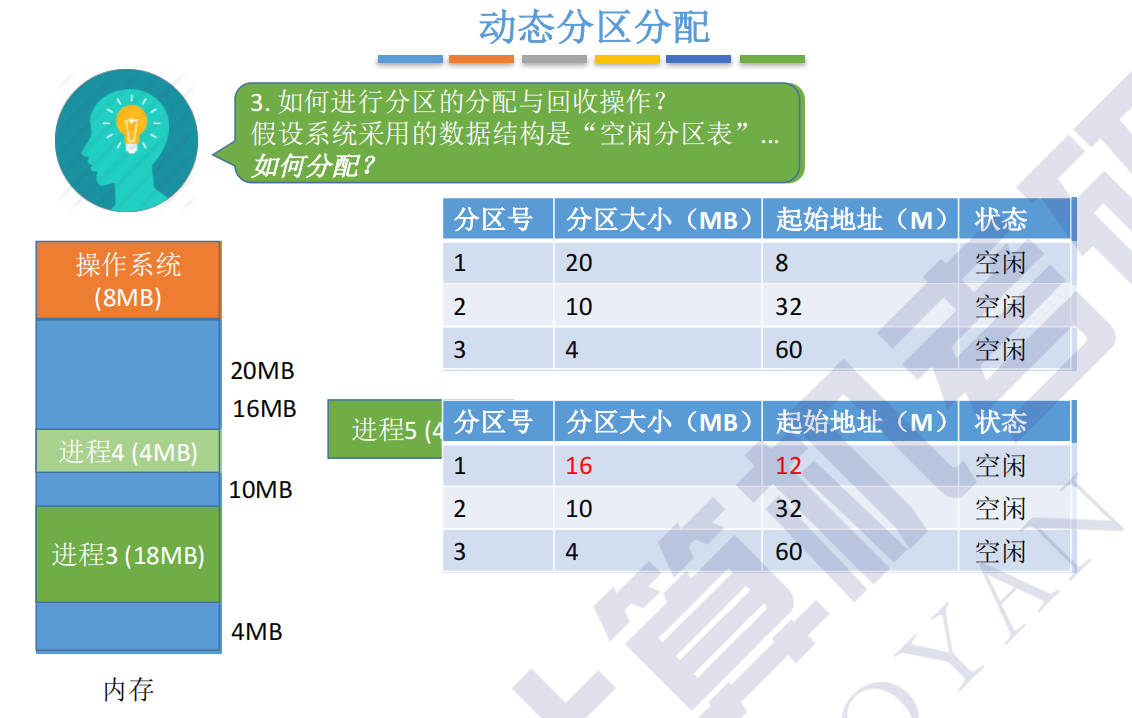

分配和回收之后要对空闲分区表进行修改，记得分区大小和起始地址都要改（有可能还要进行合并删除这些，具体分析）

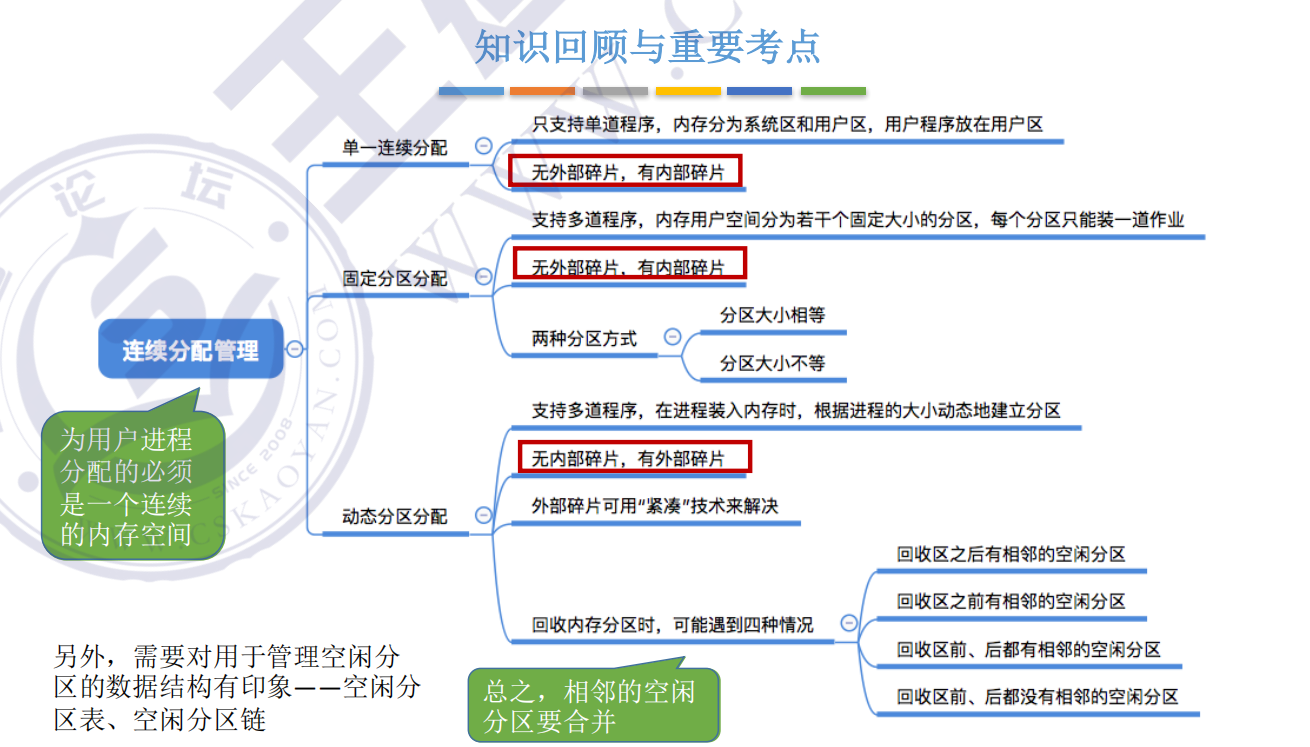

小结

在这里插入图片描述

动态分区分配算法

在这里插入图片描述

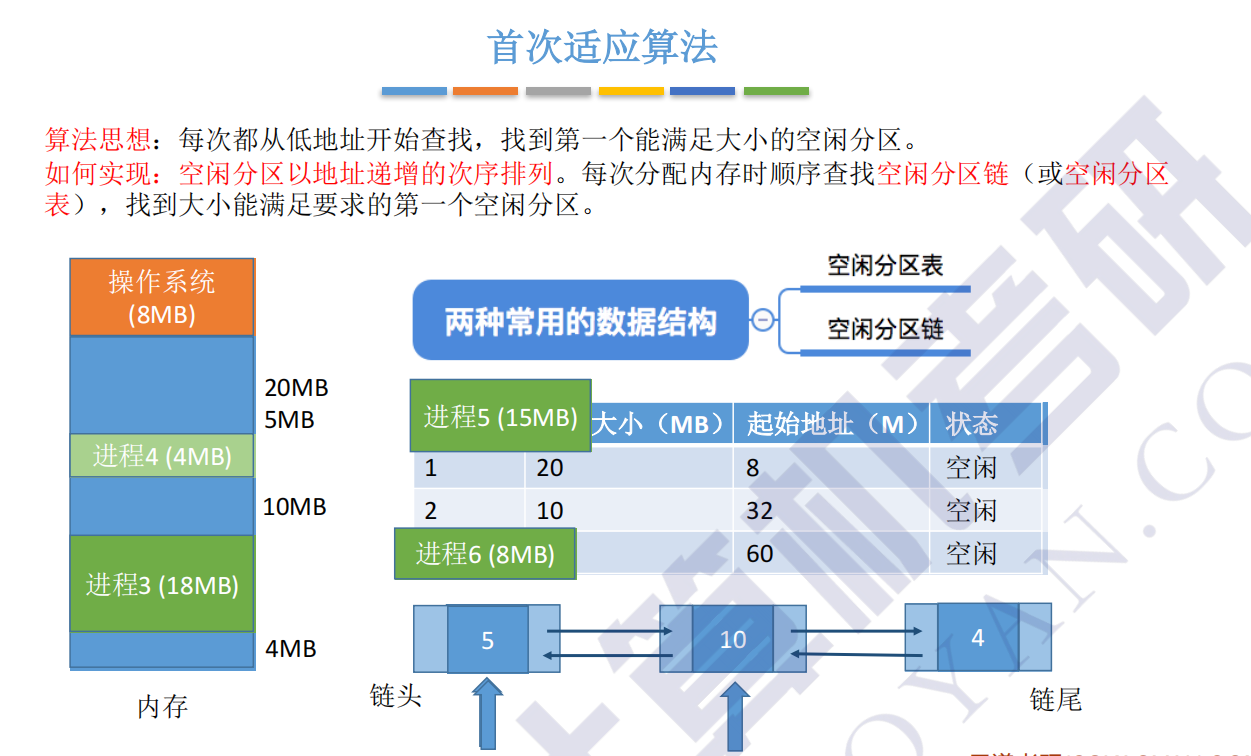

首次适应算法：从低地址开始，找到第一个能满足要求的空闲分区

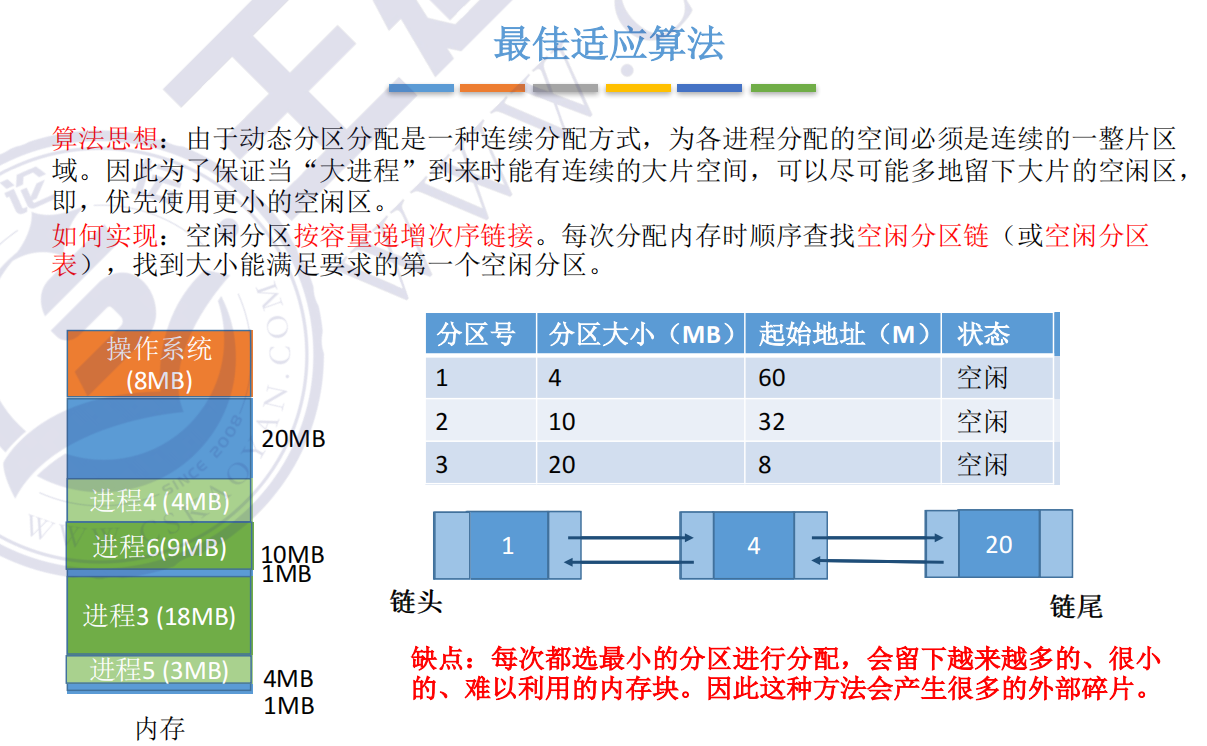

最佳适应算法：从小的开始找，很多时候还要对空间分区重新排列（维持从小到大的顺序）

最坏适应算法：从大的开始找

邻近适应算法：从上一次结束的地方开始查找（雨露均沾），可以用循环链表实现

在这里插入图片描述

小结

在这里插入图片描述

分页存储管理的概念

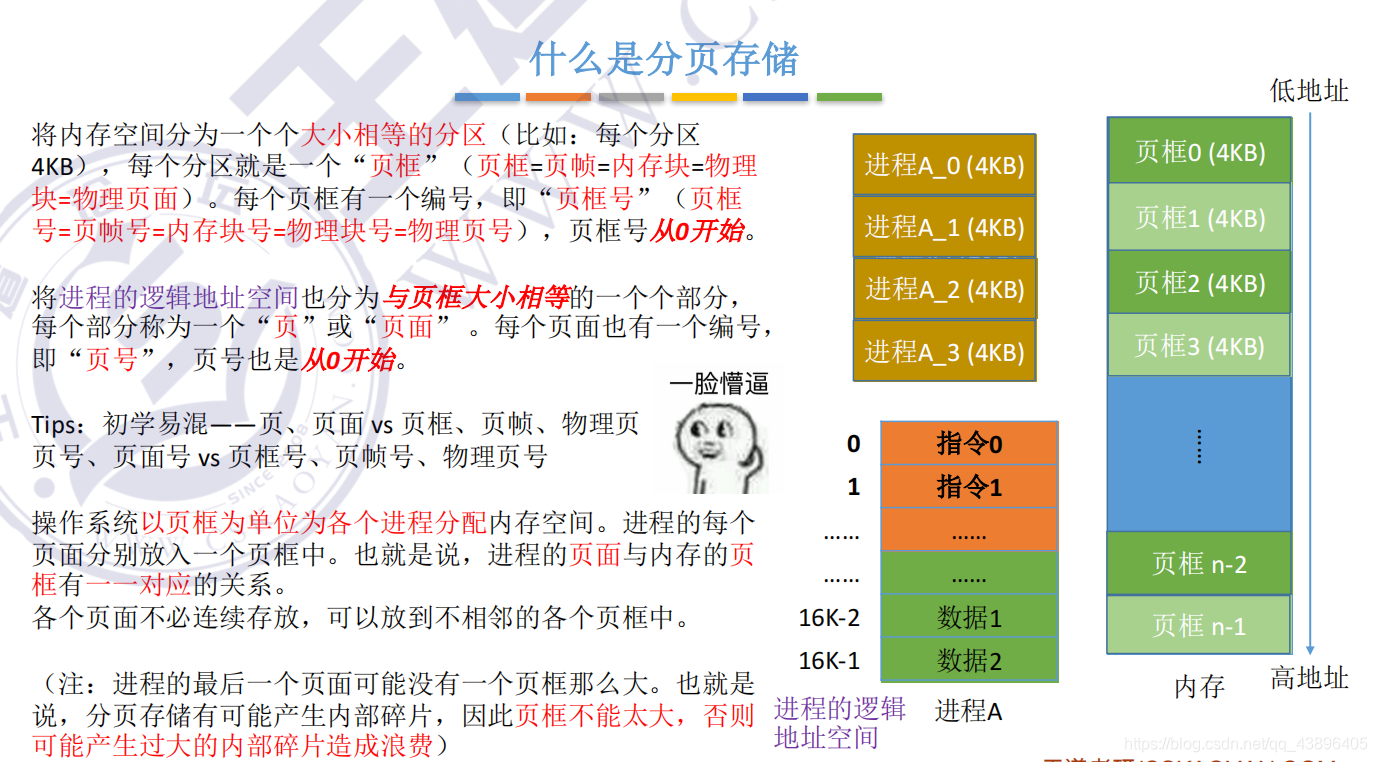

1.页面页框

在这里插入图片描述
把进程分为一个个页面（页），内存空间分为页框（页帧、内存块、物理块）。

这两个是对应的，也就是说页面大小和页框大小肯定是一样的，因为要把一个页面刚好放到一个页框中去，页框不能太大否则会造成很大的内部碎片（最后一个页面没有那么大）。

页面随便往各个页框放就行了，这就是非连续分配

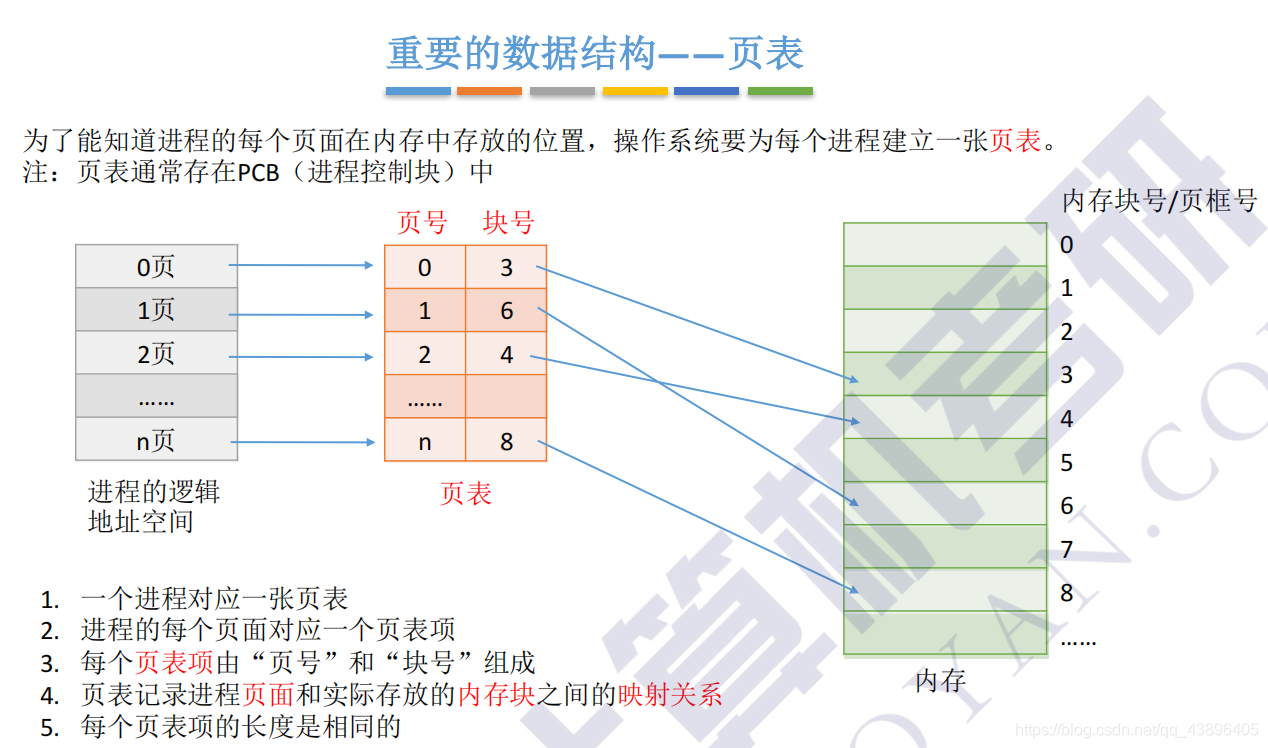

2.页表

在这里插入图片描述

2²⁰ 个内存块用20个二进制位表示，也就是至少用3B表示块号（1B=8bit，2个明显是不够的）

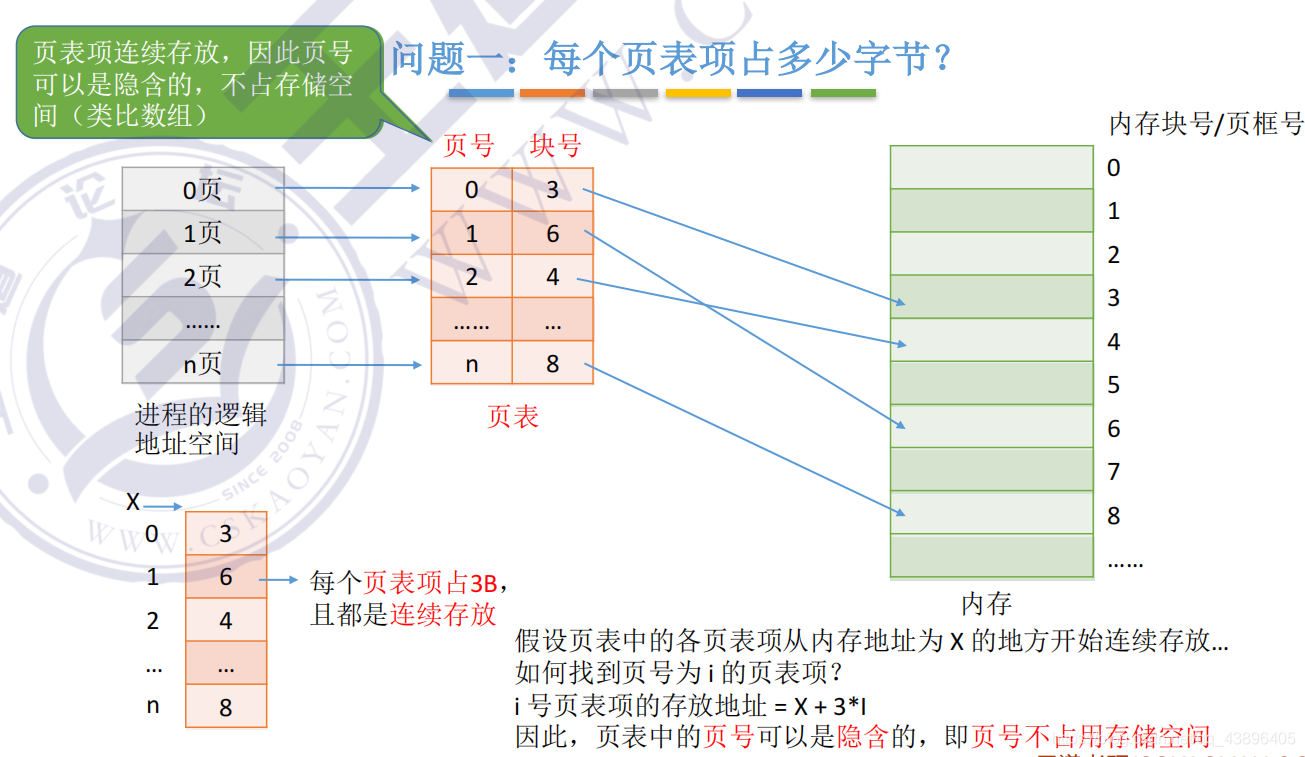

在这里插入图片描述
页号是隐含的：知道页表的起始地址X，用刚刚的计算过程可以得到页表项的大小是3B，i号页表的存放地址=X+3*i。所以可以不用存储页号，通过计算获得就行了。

页表只是记录内存块号，不是记录内存块的地址，J号内存块的地址还是得用 J * 内存块大小来得到

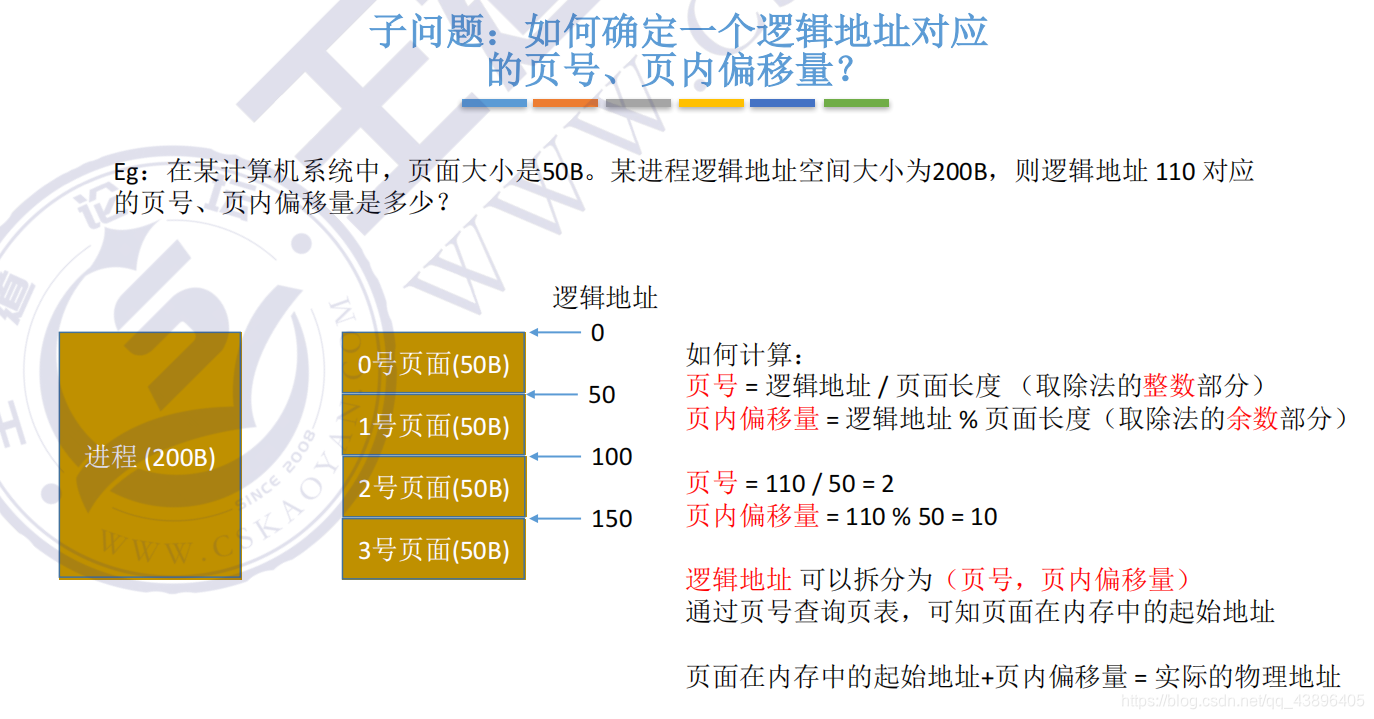

3.地址转换

在这里插入图片描述

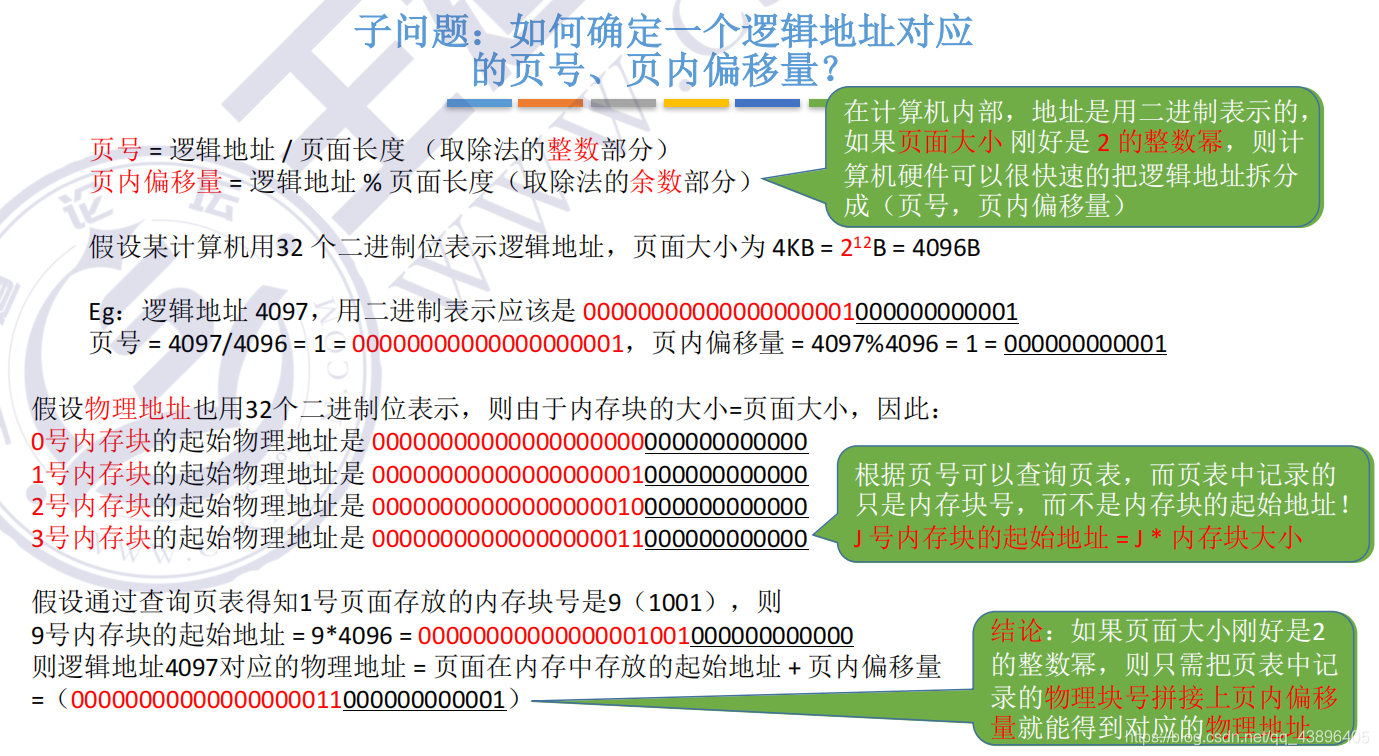

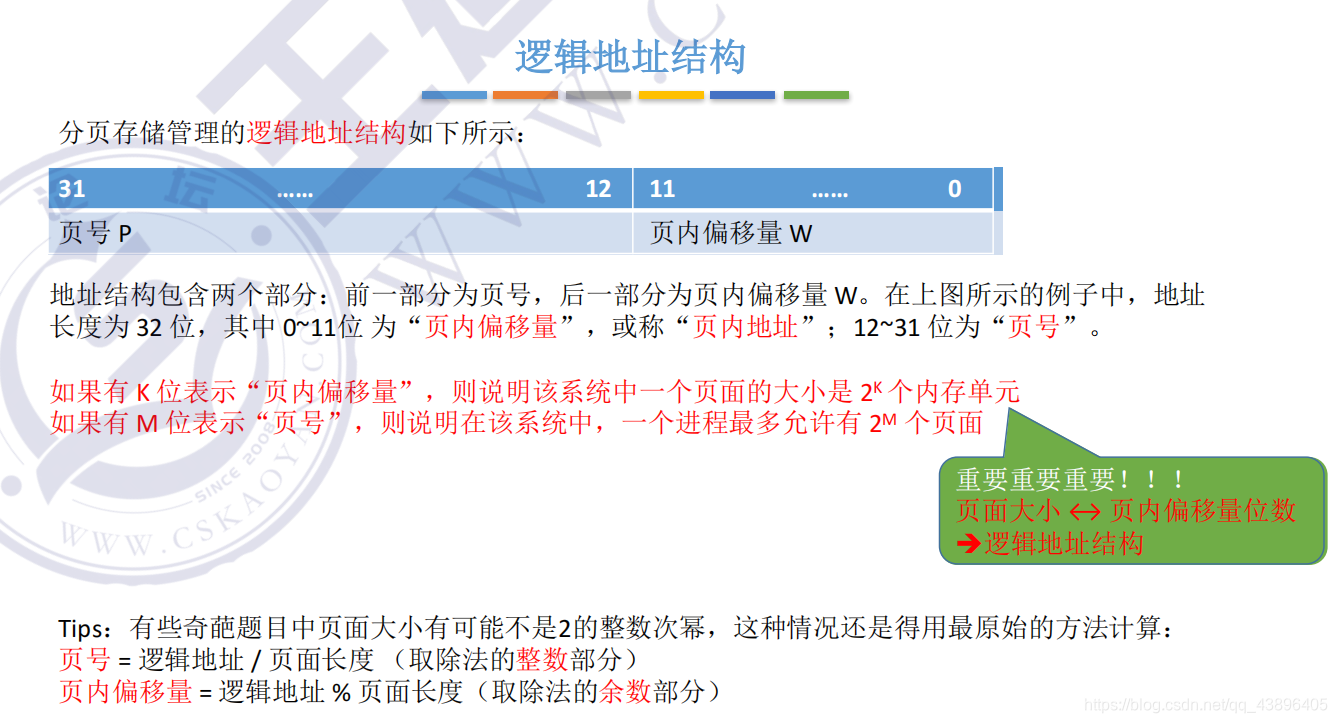

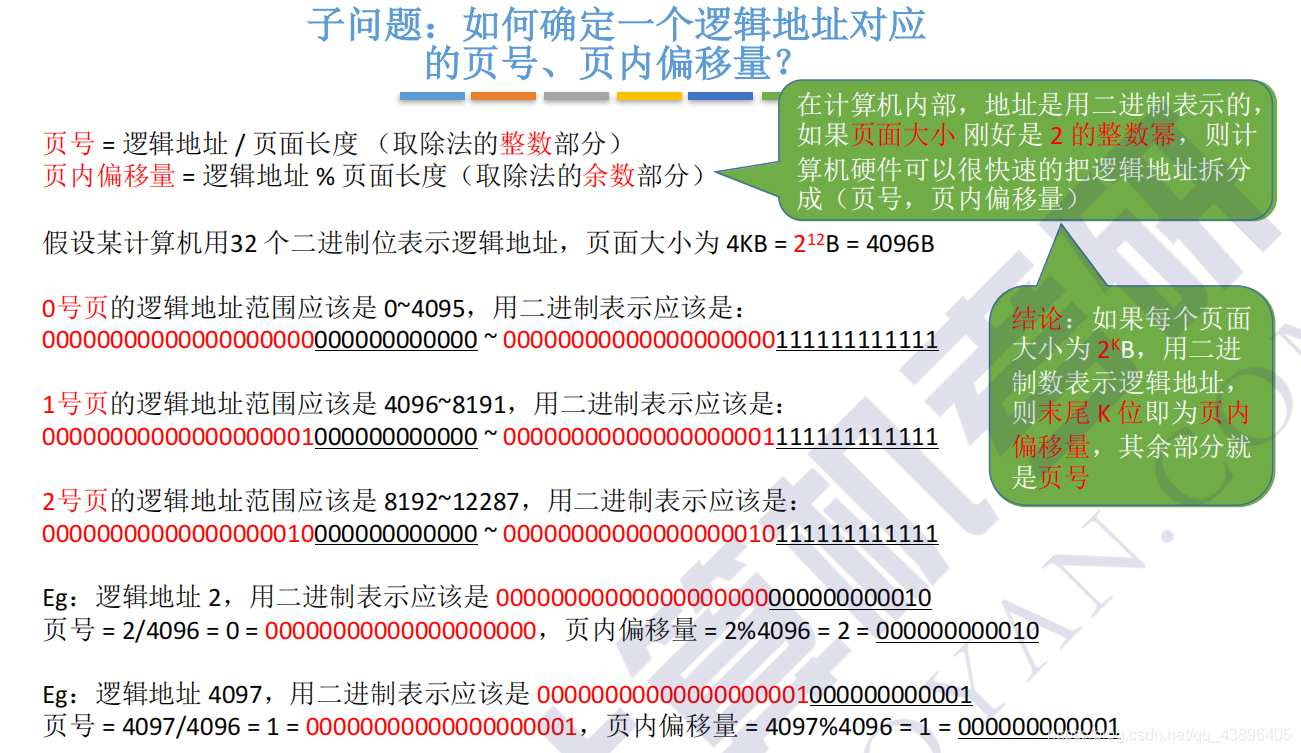

页面大小通过换算就可以确定页面偏移量占多少位（页面大小就决定了页面偏移量最多是多少），剩余的位数就表示页号

物理块号拼接上页内偏移量就是物理地址（表示物理块号的位数相当于乘了后面的页面大小，再加上页内偏移量就得出）

在这里插入图片描述

手算的方法还是要掌握，有些怪的就只能用手算

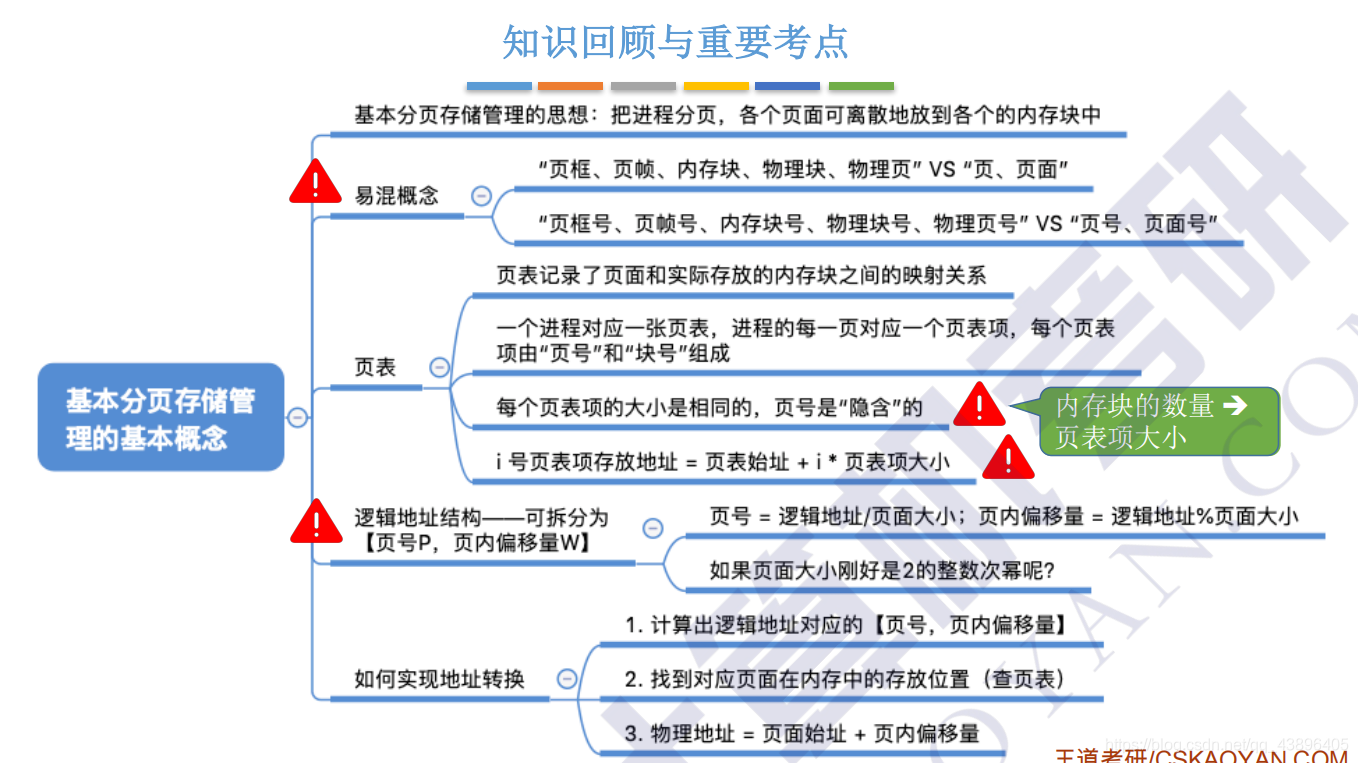

小结

在这里插入图片描述

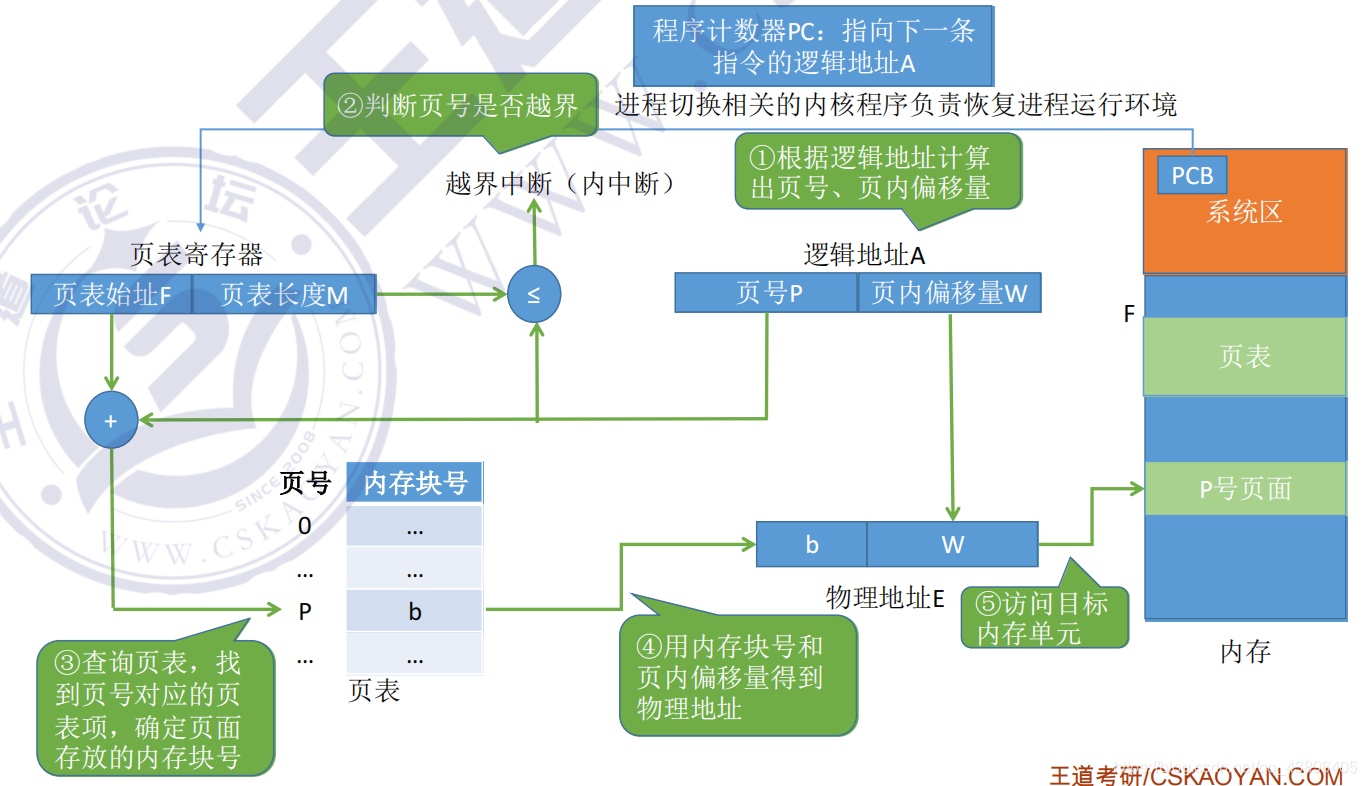

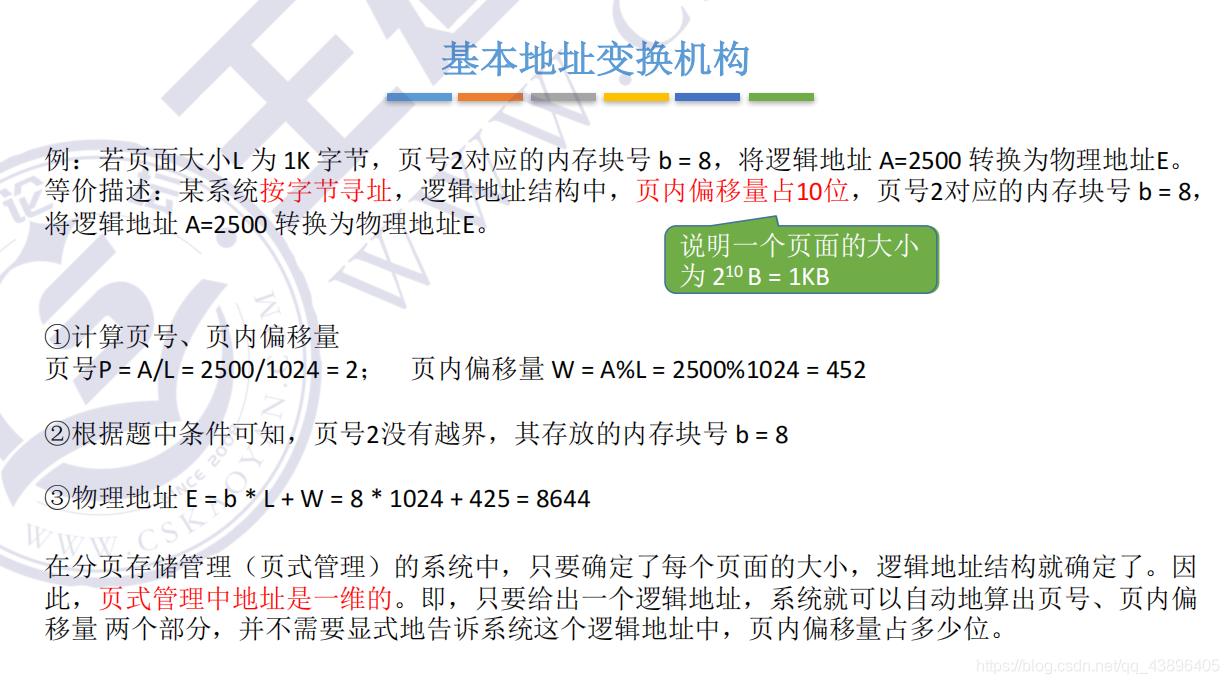

基本地址变换机构

通常会在系统中设置一个页表寄存器（PTR），存放页表在内存中的起始地址F和页表长度M。（每个进程都有自己的页表）

进程未执行时，页表的始址和页表长度放在进程控制块（PCB）中，当进程被调度时，操作系统内核会把它们放到页表寄存器中。

在这里插入图片描述

页式管理中地址是一维的，因为只需要给出逻辑地址，其他都可以自动算出来。

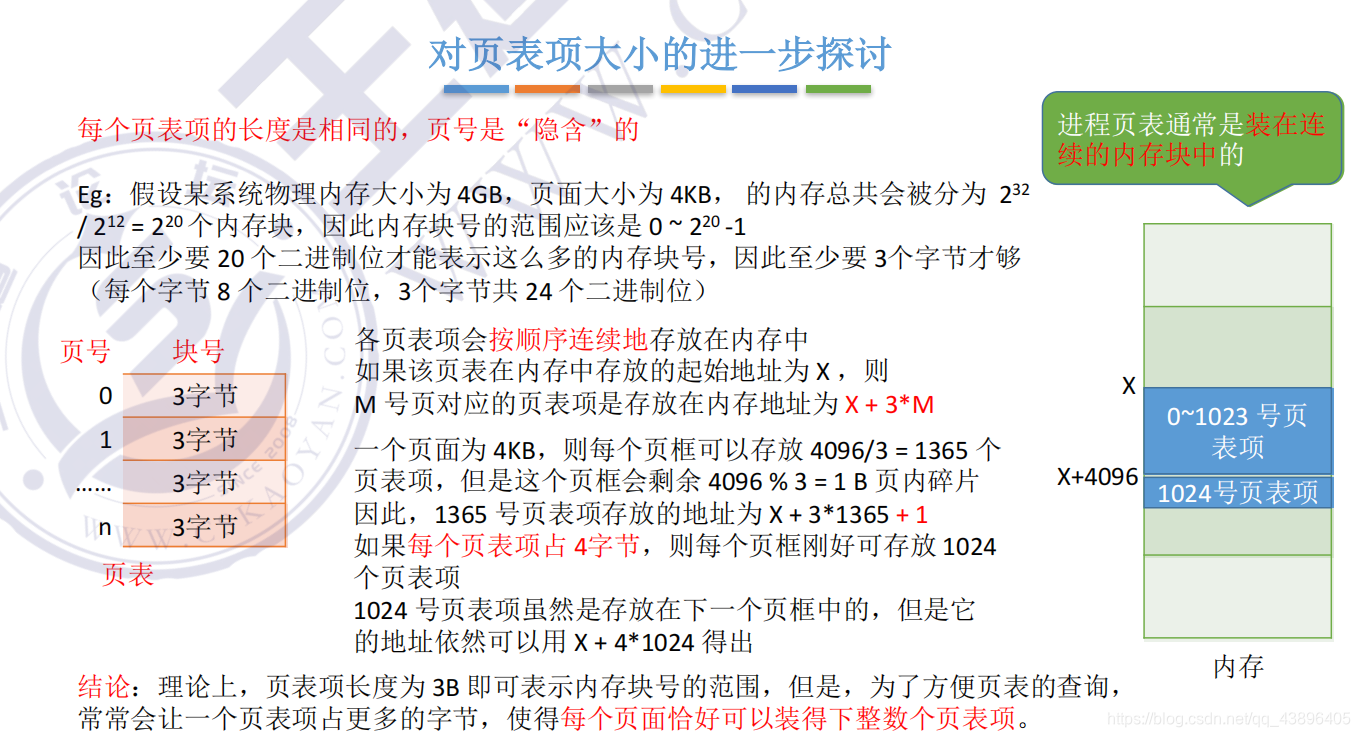

页表项的大小为3B的话，如果页框大小为4KB放在内存中会使页框剩下1B（因为不能整除），这样会使计算内存地址的时候不能简单的用乘法来计算了（毕竟每个页框里都有1B空的，所以要在每次跳到下一个页框的时候都加上1B）。所以可以把页表项弄成4B，这样就可以正好装满，也是连续的，就可以直接使用乘法计算物理地址了。

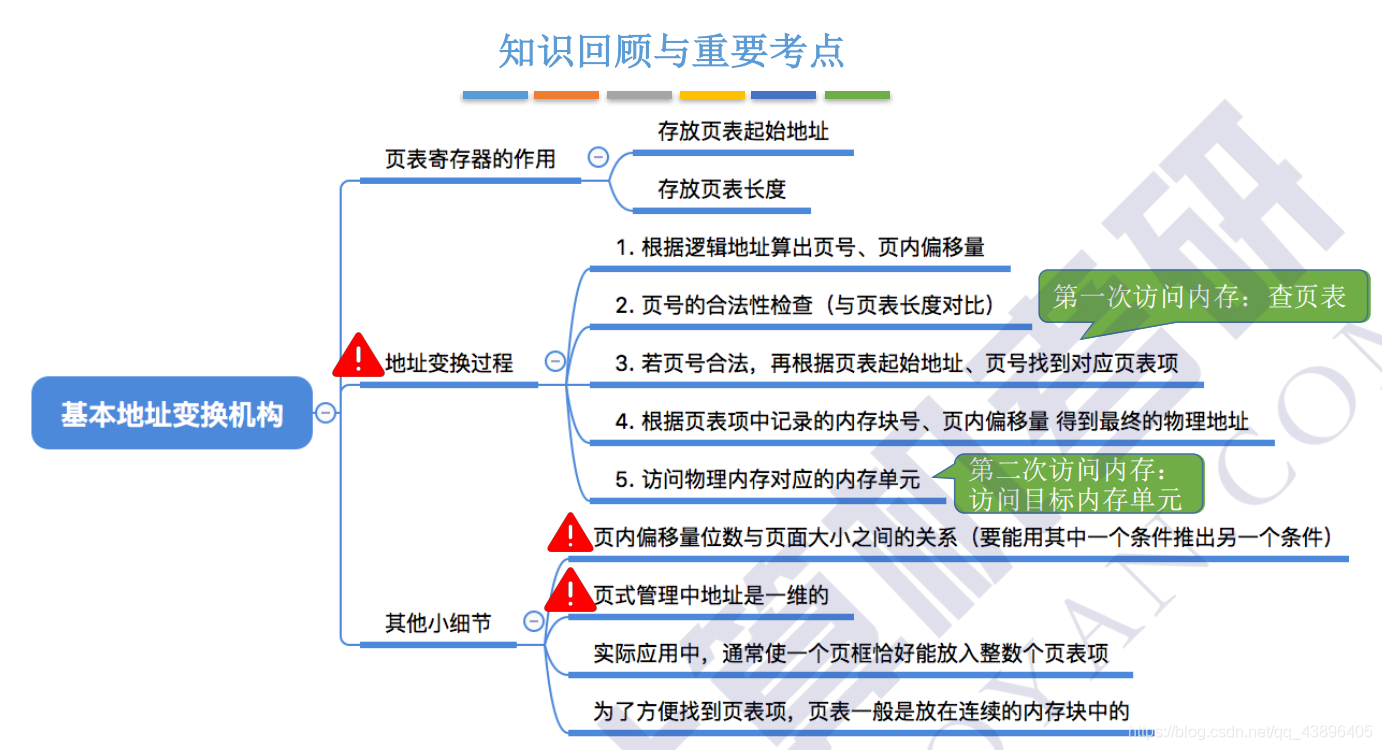

在这里插入图片描述

在这里插入图片描述

具有快表的地址变换机构

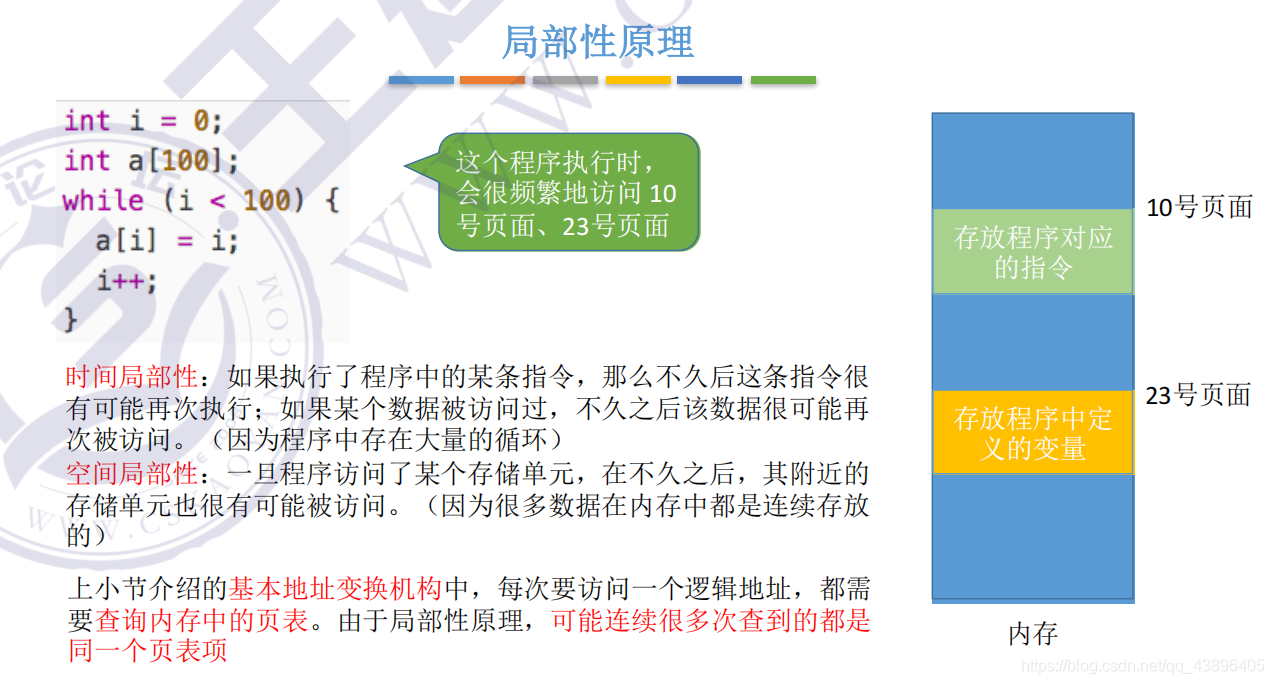

1.局部性原理

在这里插入图片描述
时间局部性：被访问过的不久后可能再次被访问

空间局部性：被访问过的附近的存储单元可能被访问

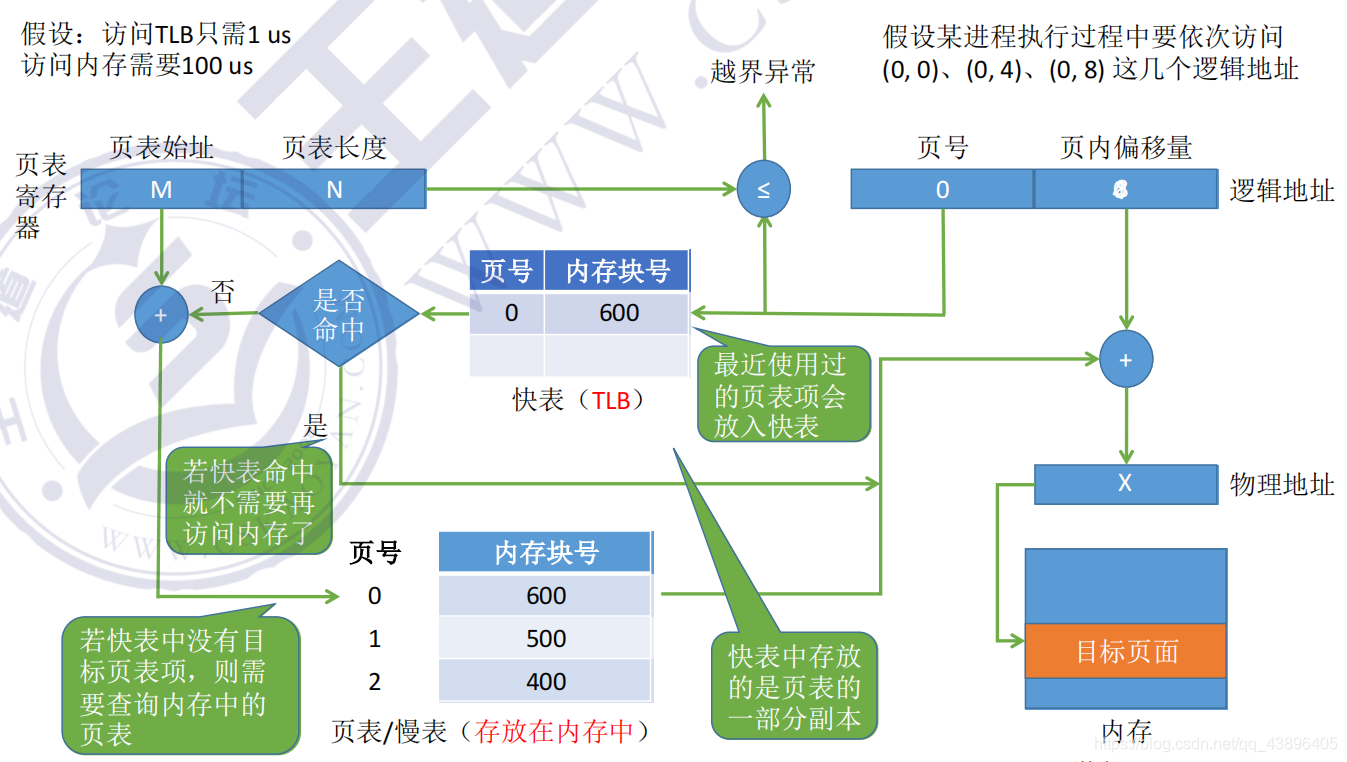

2.快表

快表，又称联想寄存器(TLB，translation lookaside buffer )，是一种访问速度比内存快很多的高速缓存（TLB不是内存!)，用来存放最近访问的页表项的副本，可以加速地址变换的速度。与此对应，内存中的页表常称为慢表。

在这里插入图片描述
快表命中，仅需一次访存
快表未命中，两次访存（去页表查找内存号，再访问目标页面），找到页表项还要添加到快表里去

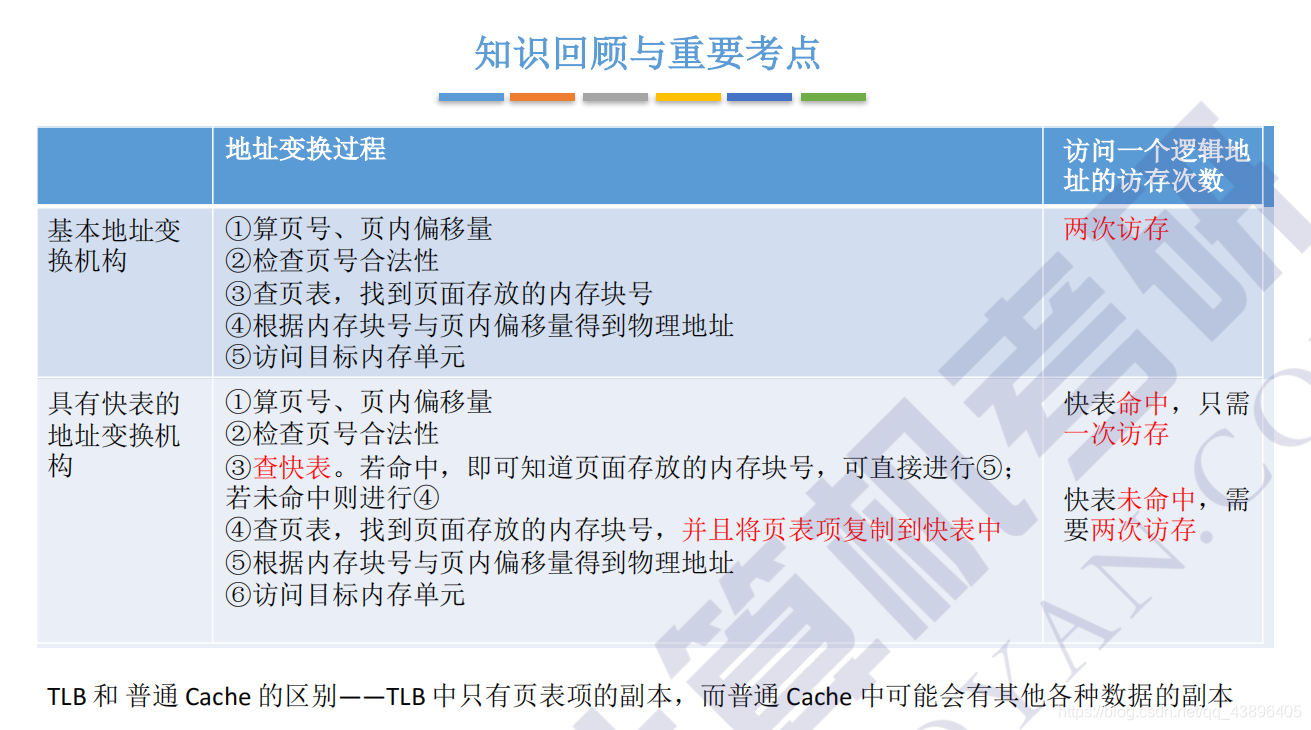

小结

在这里插入图片描述

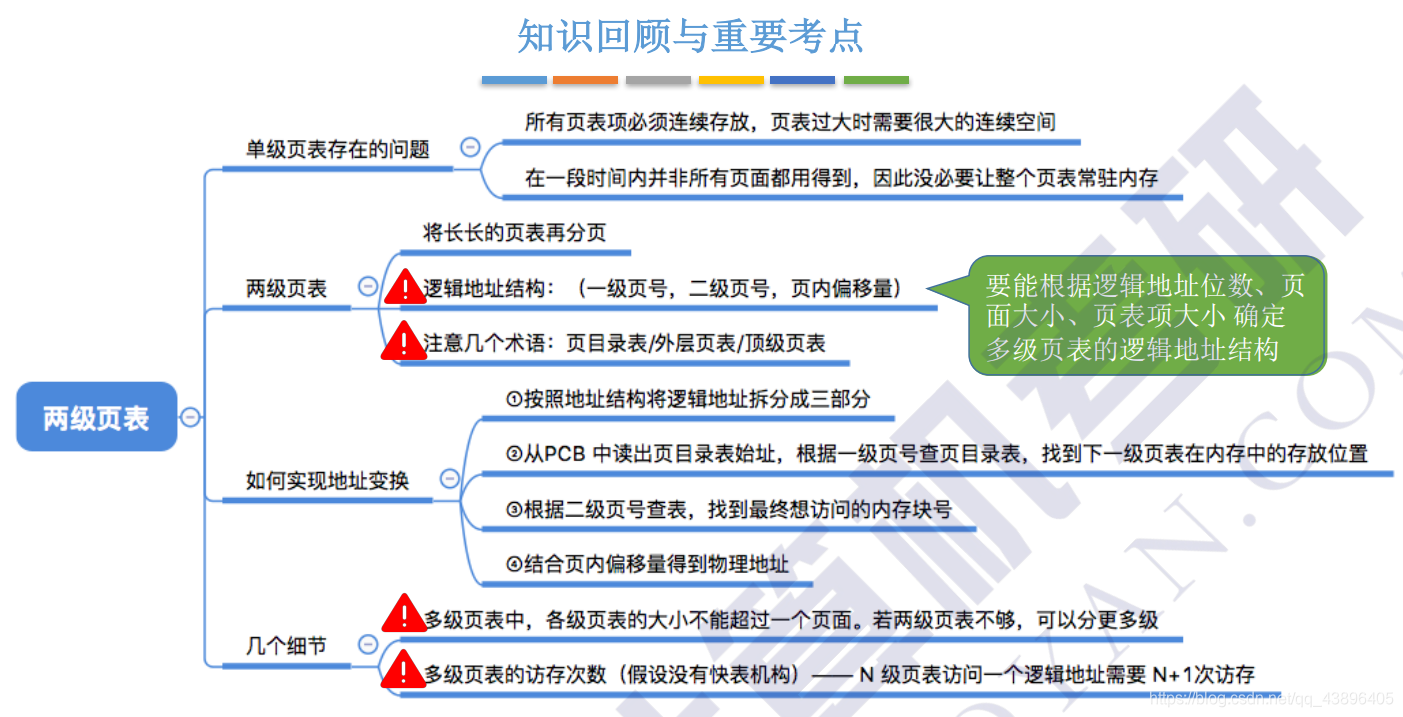

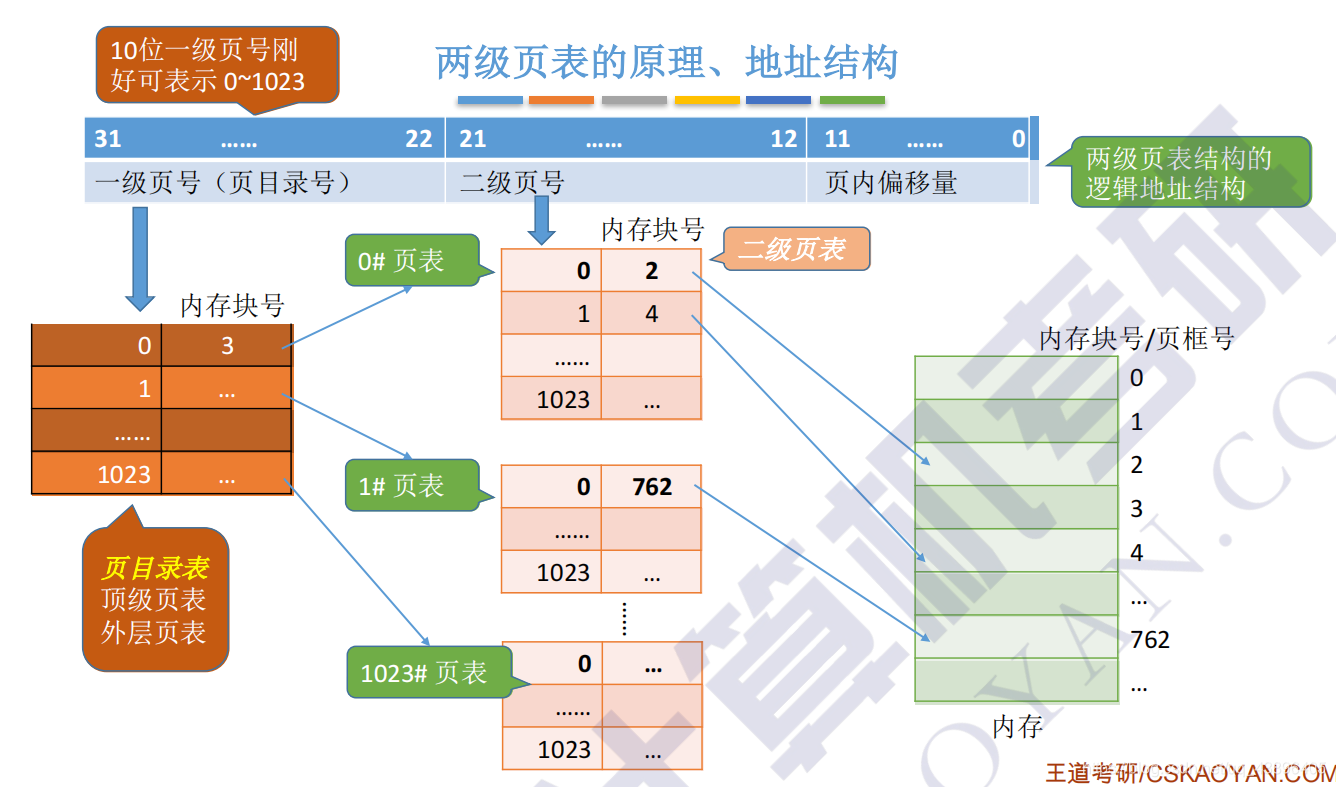

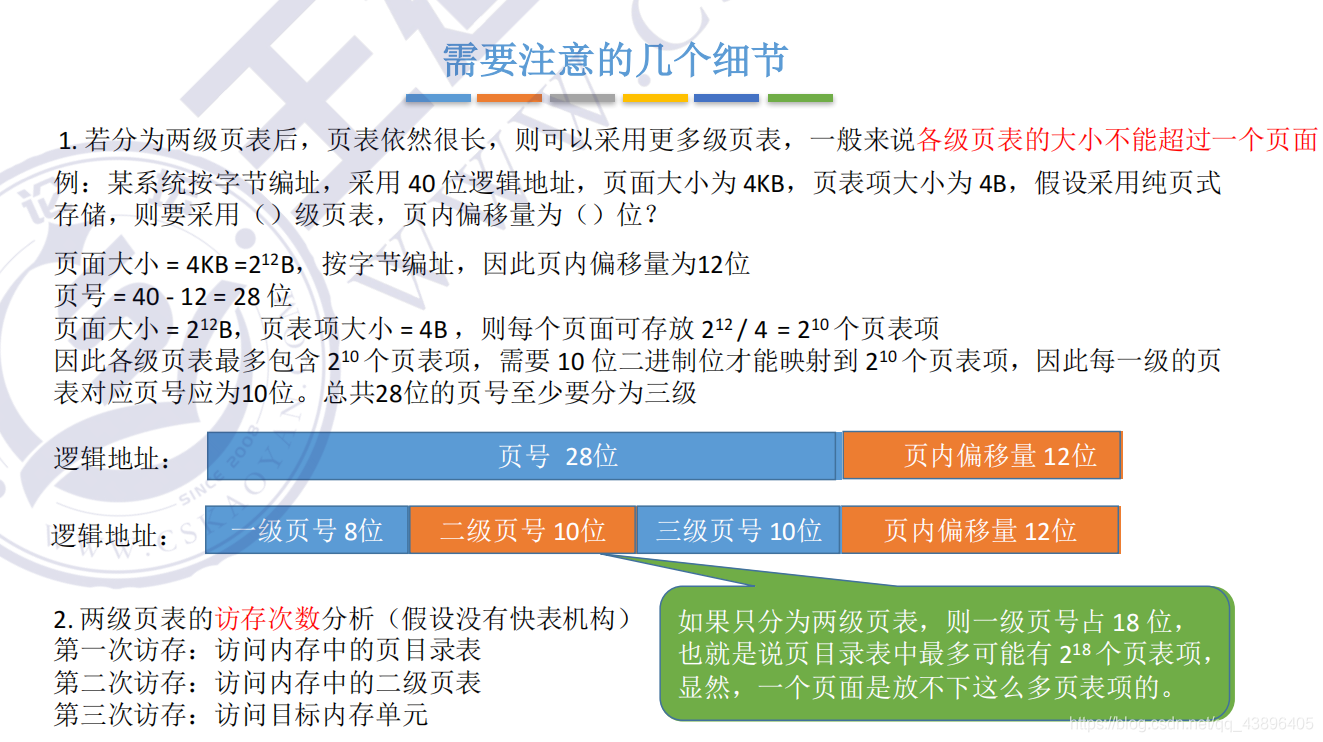

两级页表

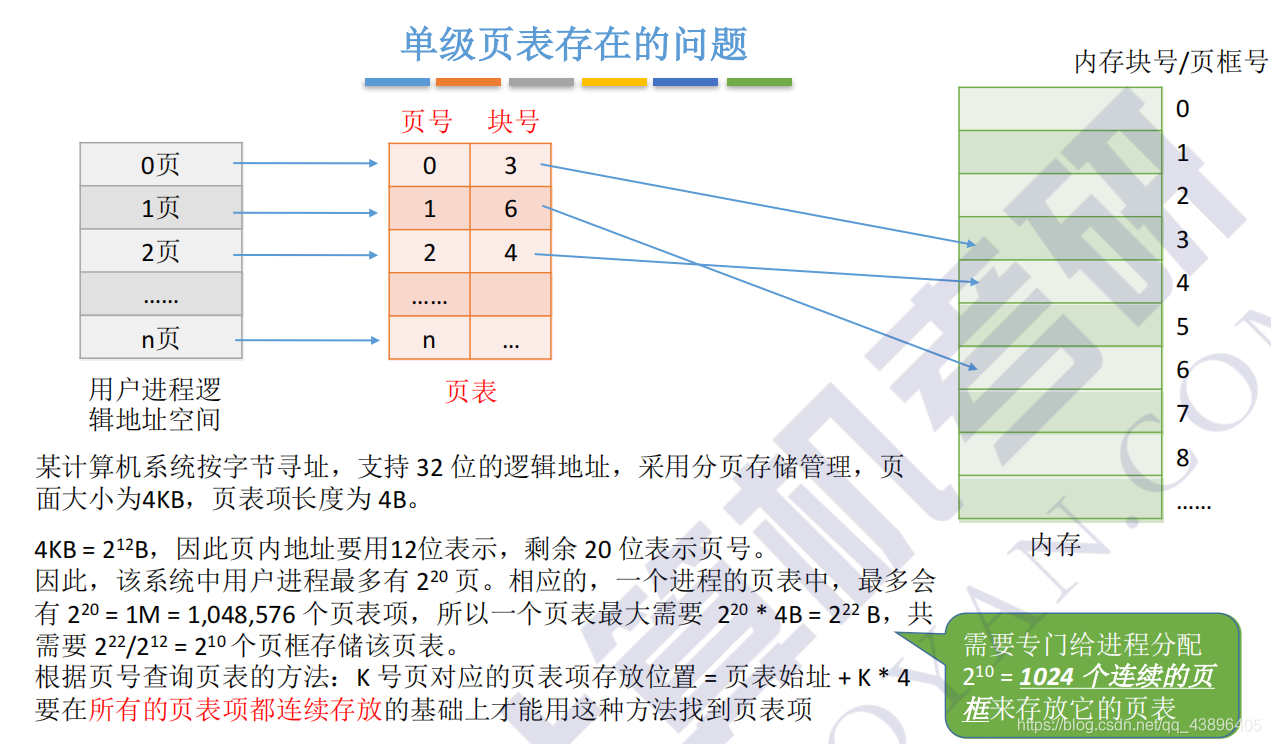

在这里插入图片描述

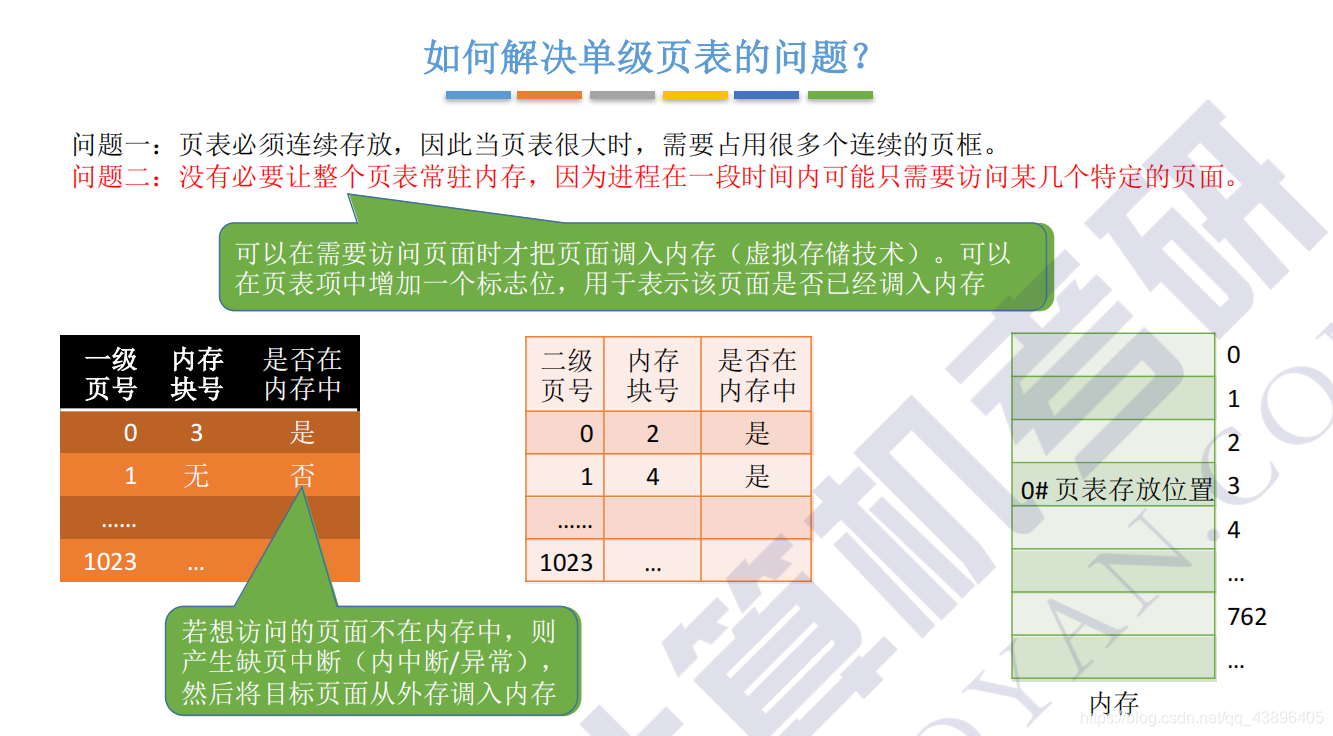

给页表分配这么多连续的空间，丢掉了本来非连续存储的优点

根据局部性原理，很多时候只需要一些页面在内存里就行了，没必要让整个页表都常驻内存

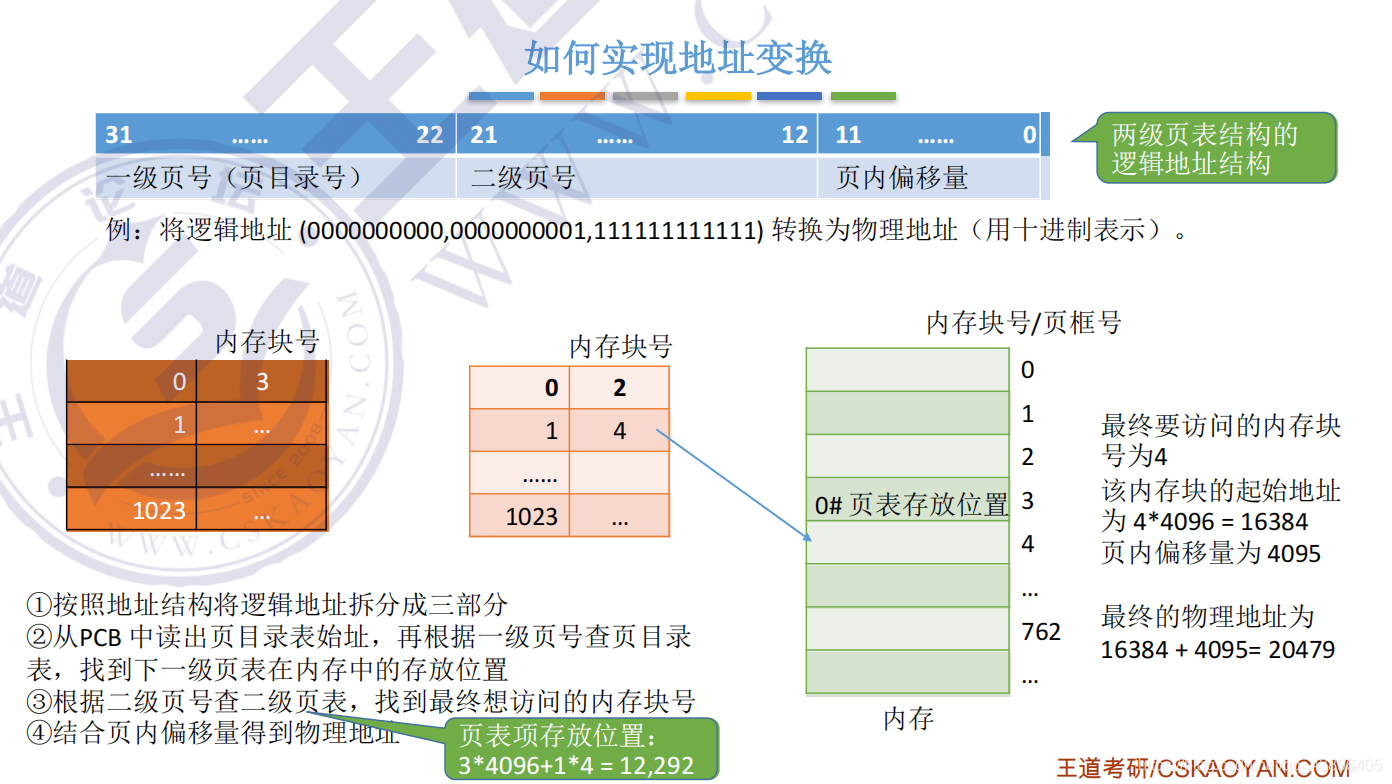

把页表再分页并离散存储，然后再建立一张页表记录页表各个部分的存放位置，称为页目录表（外层页表、顶层页表）

在这里插入图片描述

在这里插入图片描述
前面曾说过，缺页中断率高代表内存紧张（很多页面都被调到外存去了）

在这里插入图片描述
两级页表要进行三次访存（n级 n+1次），有快表的话还是只需要一次（命中就直接访问目标）

在这里插入图片描述

分段存储

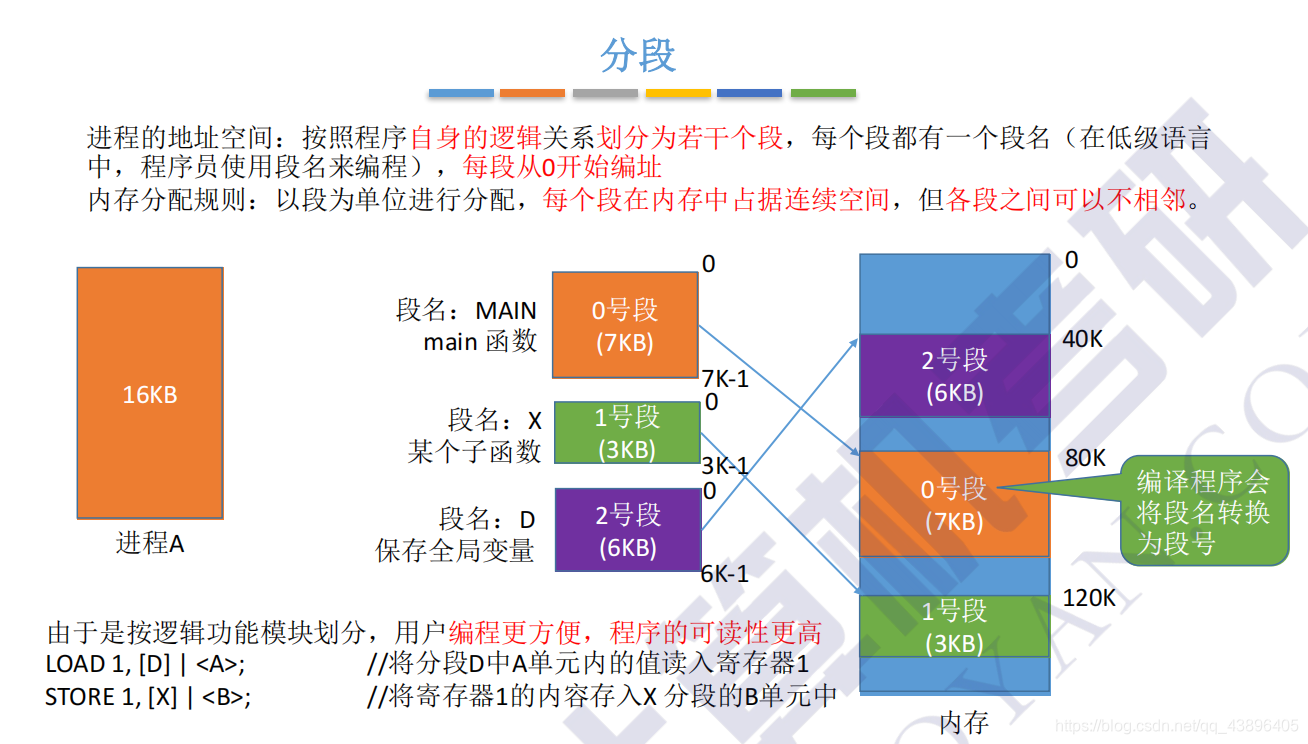

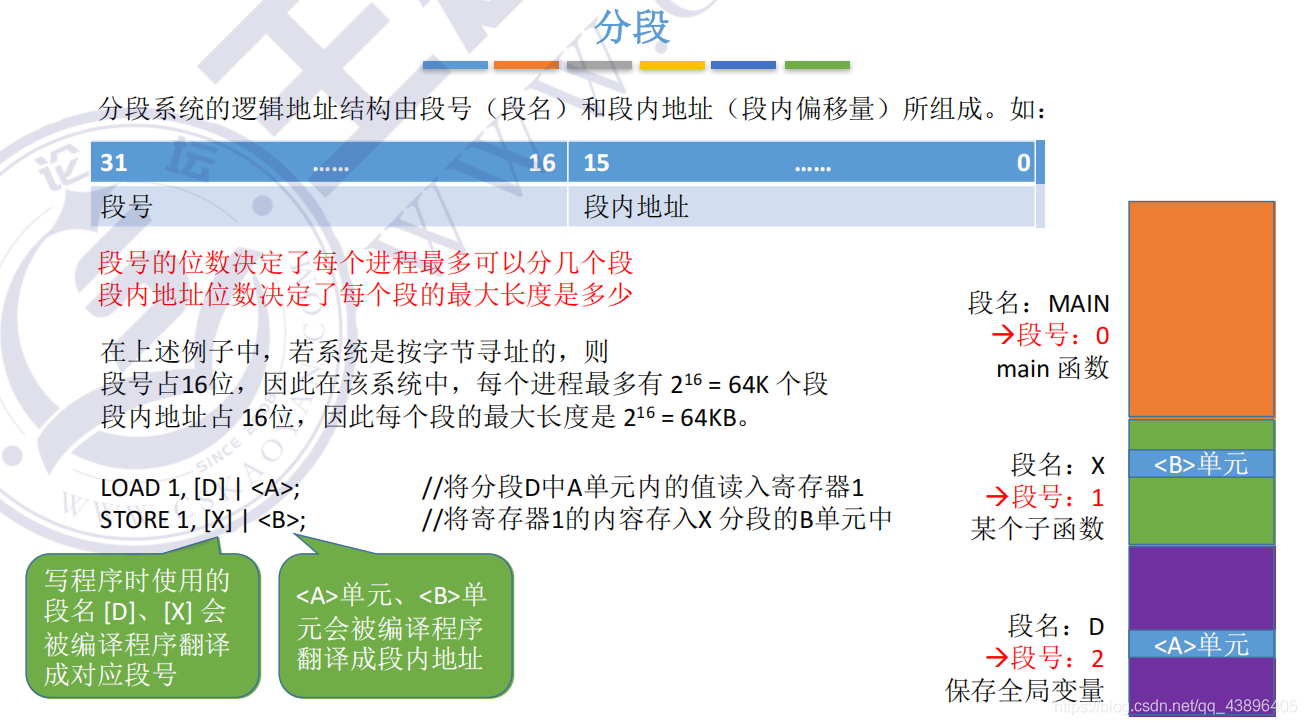

1.基本概念

在这里插入图片描述
按照功能划分为各个段，每个段占据连续空间，段与段之间可以分散的随便放。

在这里插入图片描述

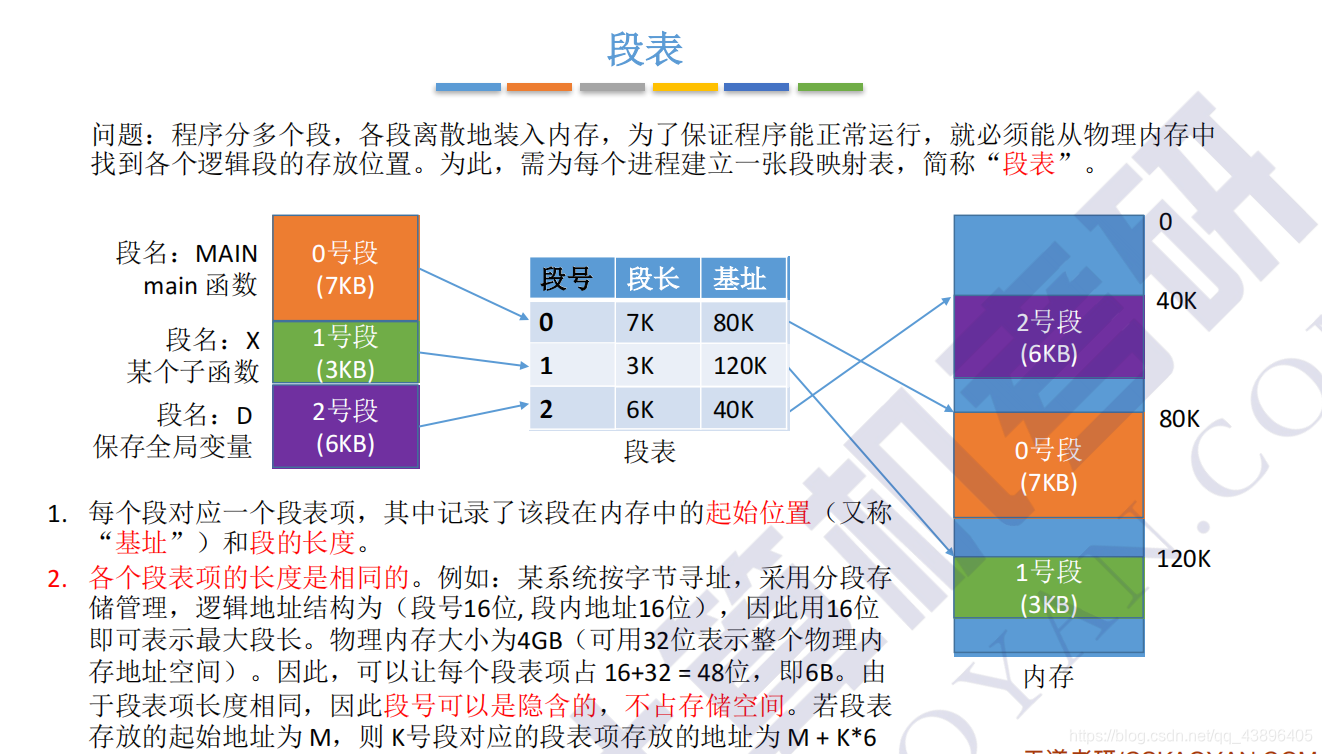

段表项大小的计算：段表项由段长、基址组成，段长看段内地址（决定最大段长），基址由内存大小决定，最后让这两个加起来就可以得出段表项大小。

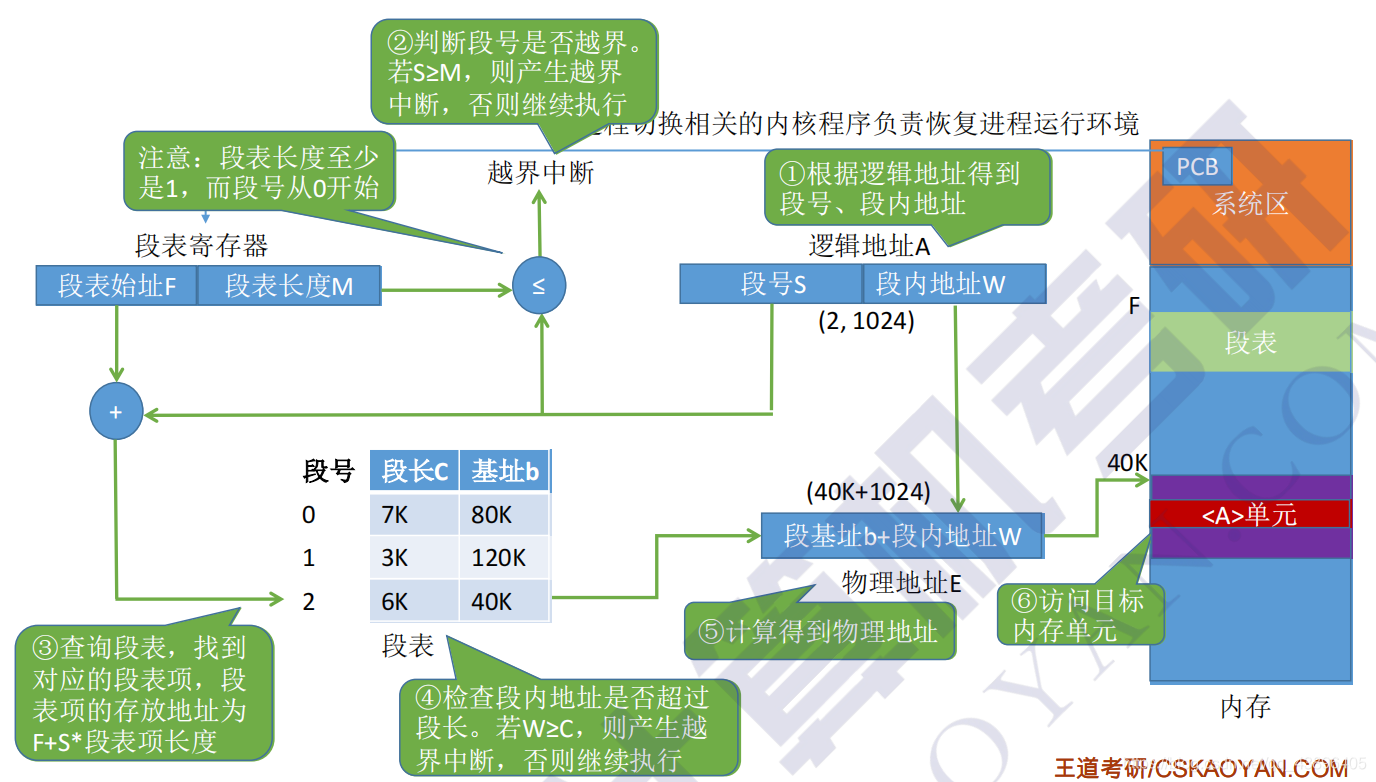

2.地址变换

在这里插入图片描述
要根据段表中记录的段长检查段内地址有没有越界

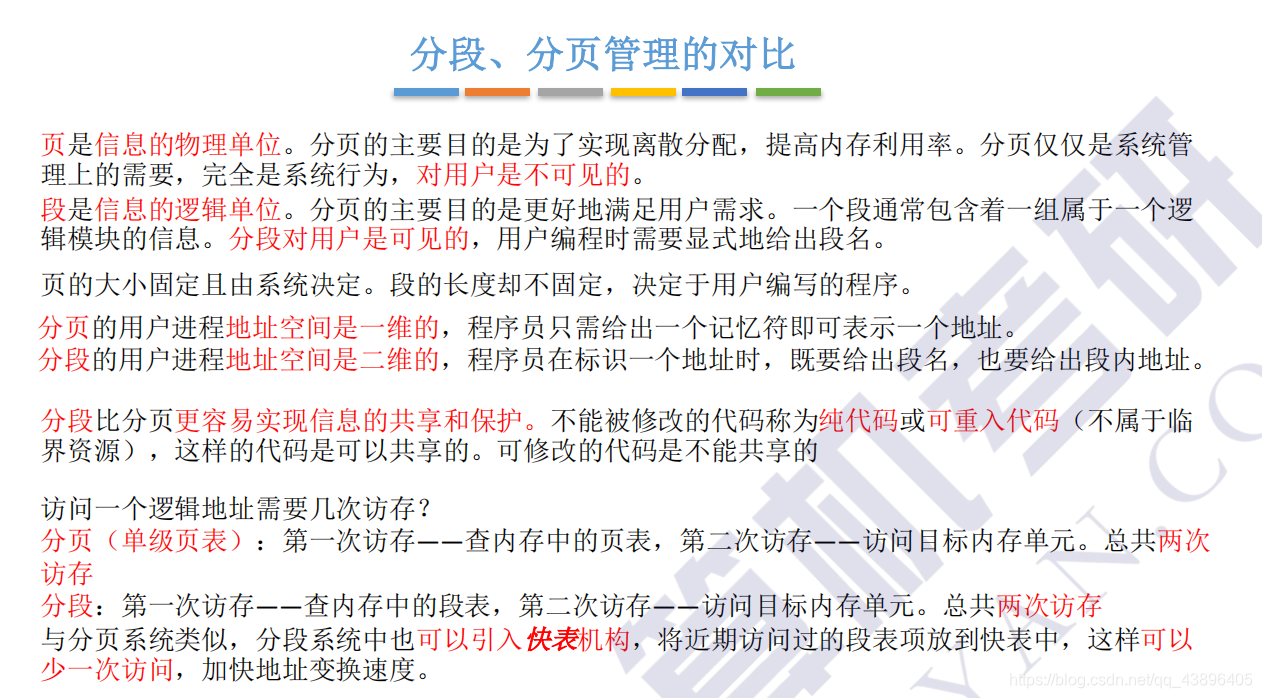

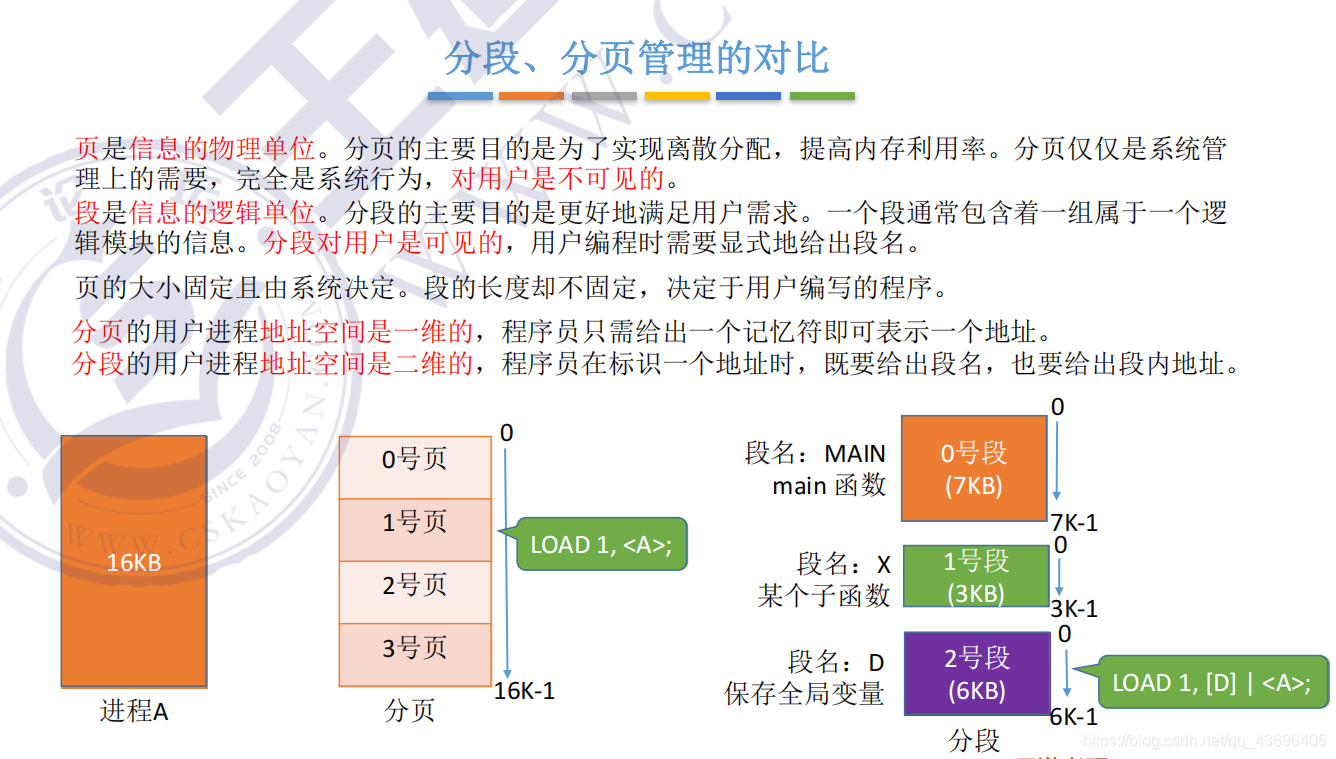

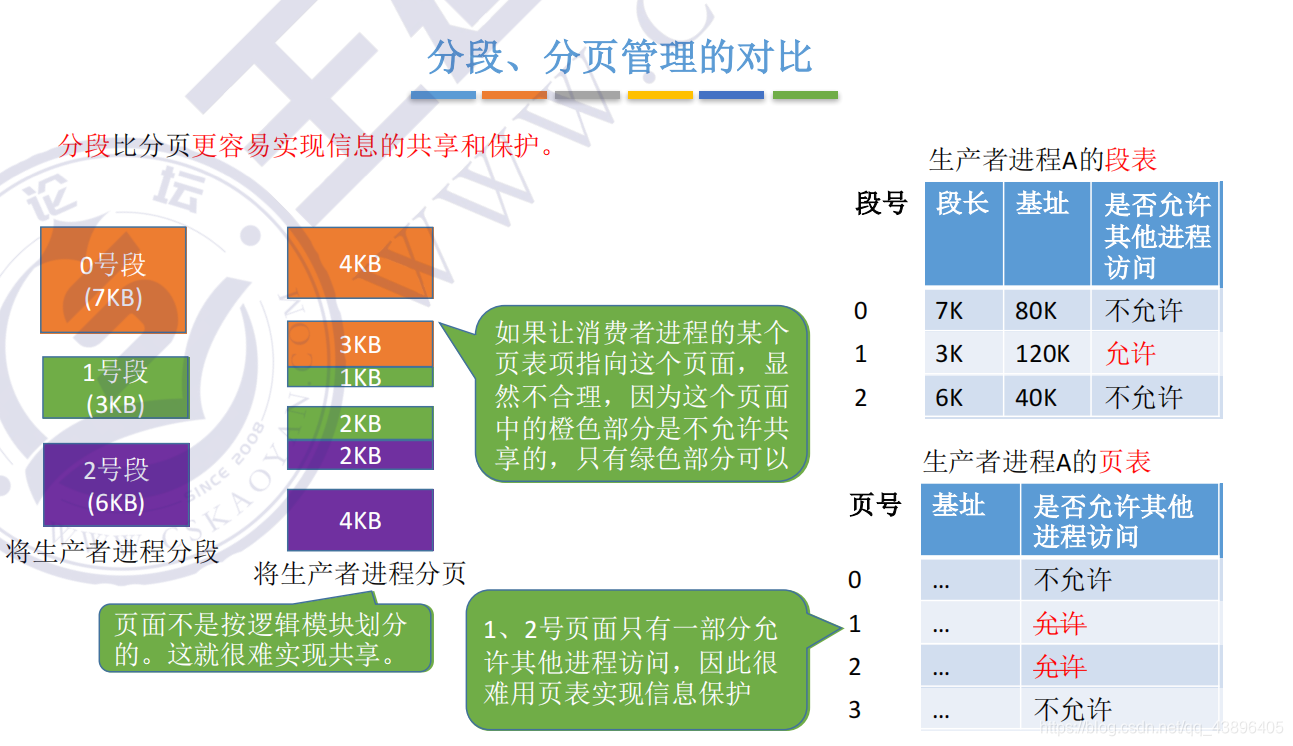

3.分段vs分页

在这里插入图片描述

不能被修改的代码称为纯代码或可重入代码(不属于临界资源)，这样的代码是可以共享的。可修改的代码是不能共享的(比如，有一个代码段中有很多变量，各进程并发地同时访问可能造成数据不一致)

在这里插入图片描述

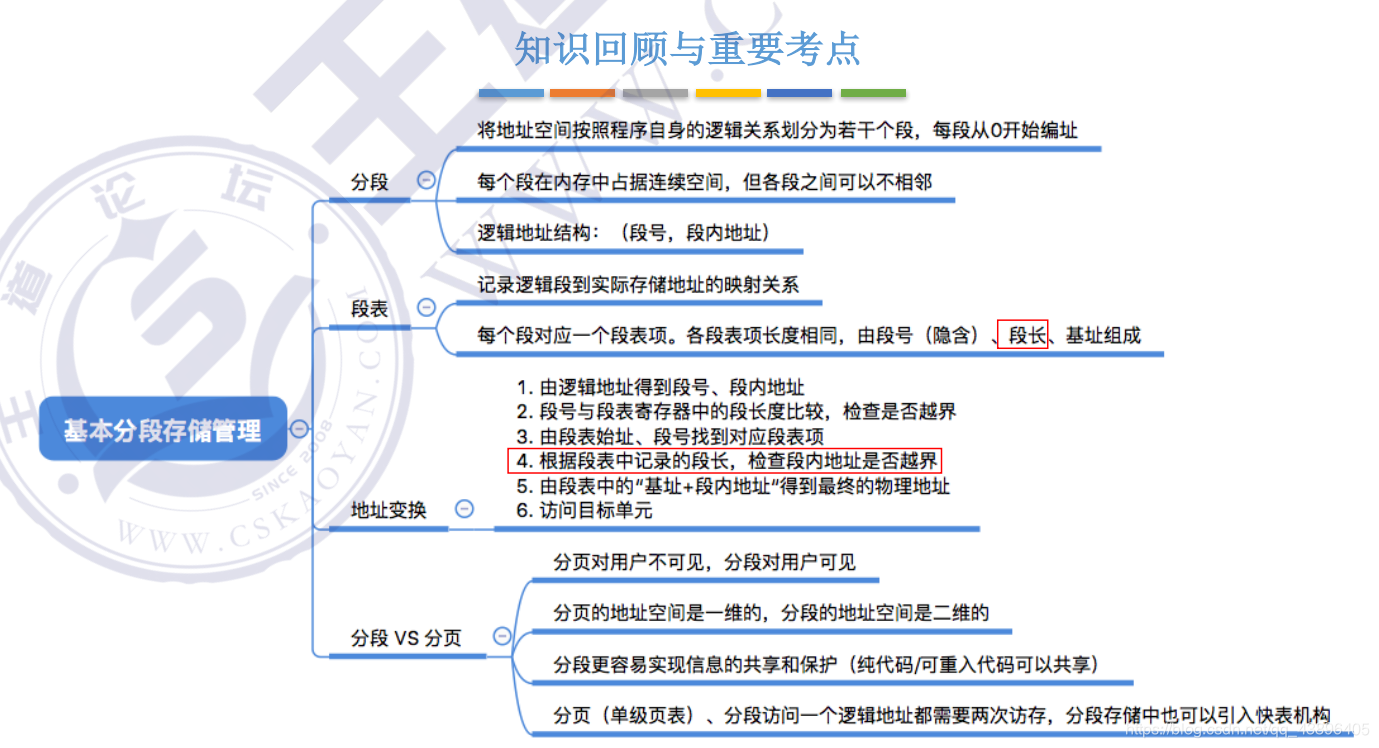

小结

在这里插入图片描述

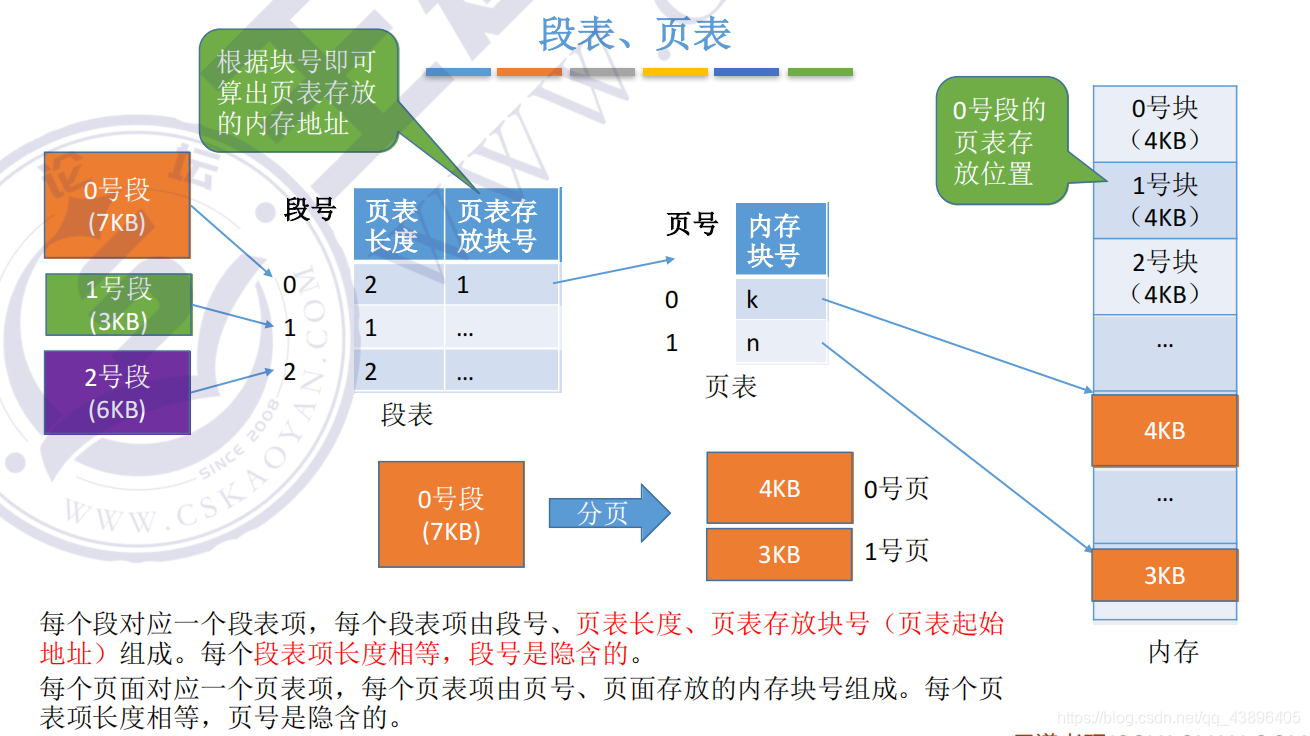

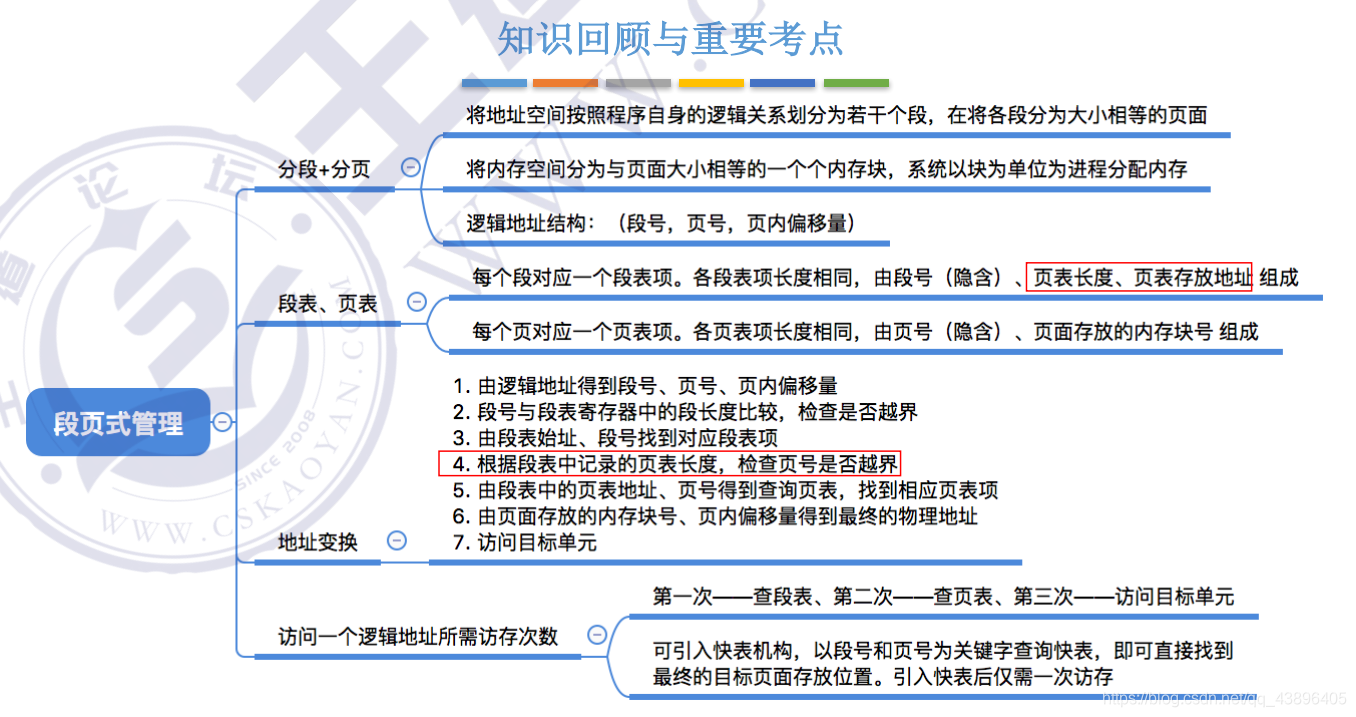

段页式管理方式

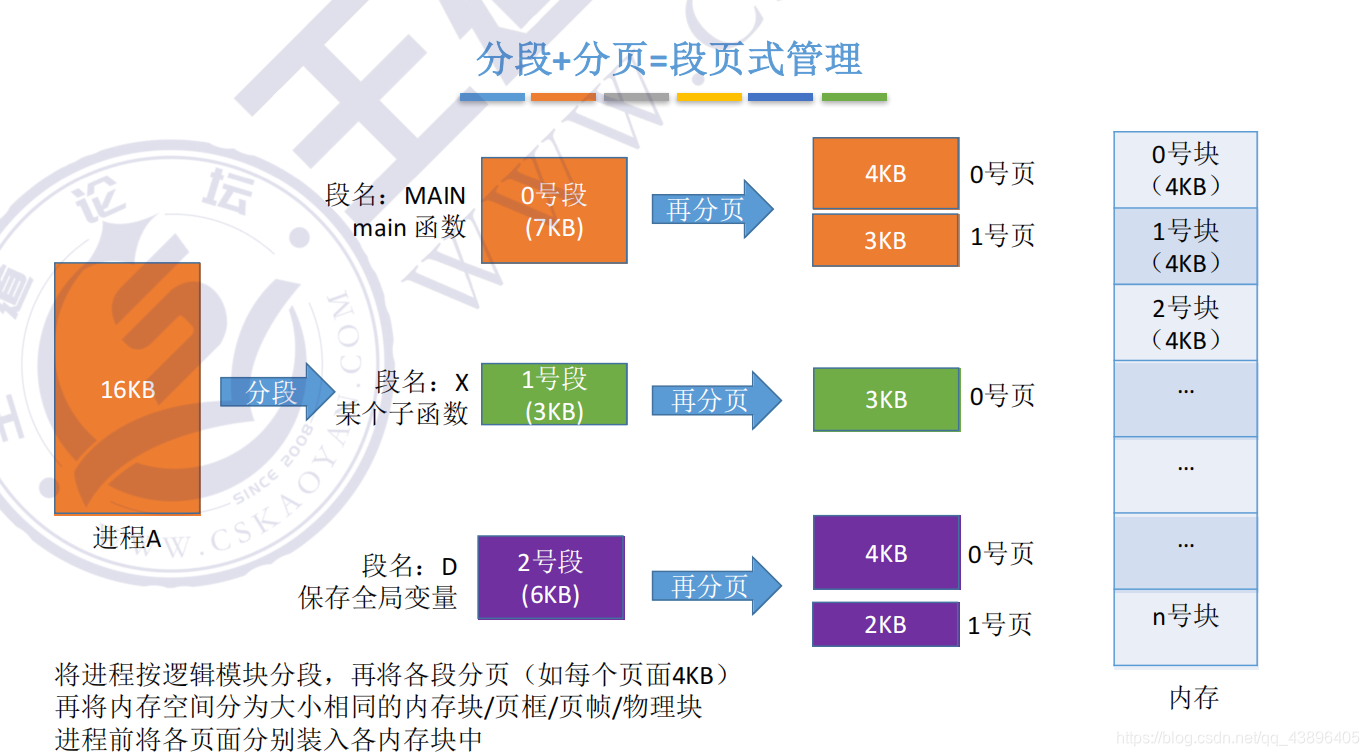

在这里插入图片描述
分段之后再分页

在这里插入图片描述

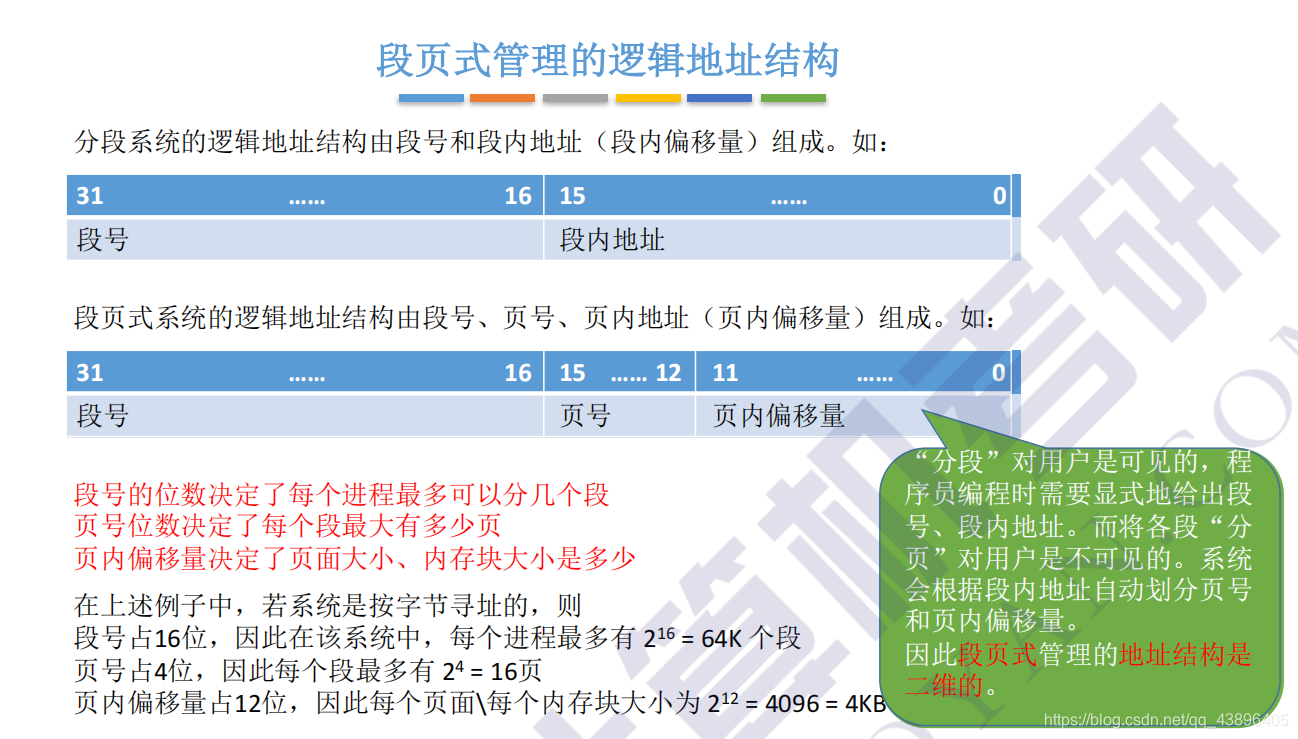

段页式的地址结构是二维的

在这里插入图片描述
每个段的页表长度是不同的（因为段长就是不同的，页表长度就代表分成了几个页）

在这里插入图片描述
需要三次访存

在这里插入图片描述

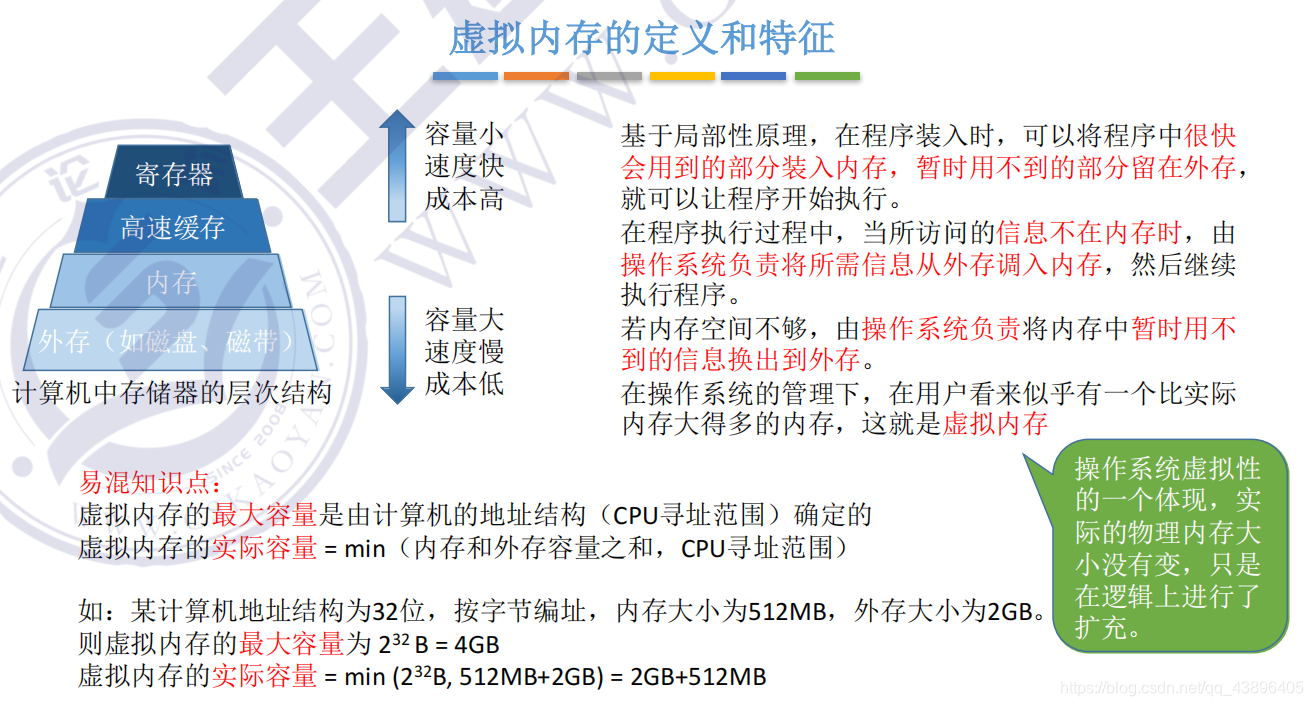

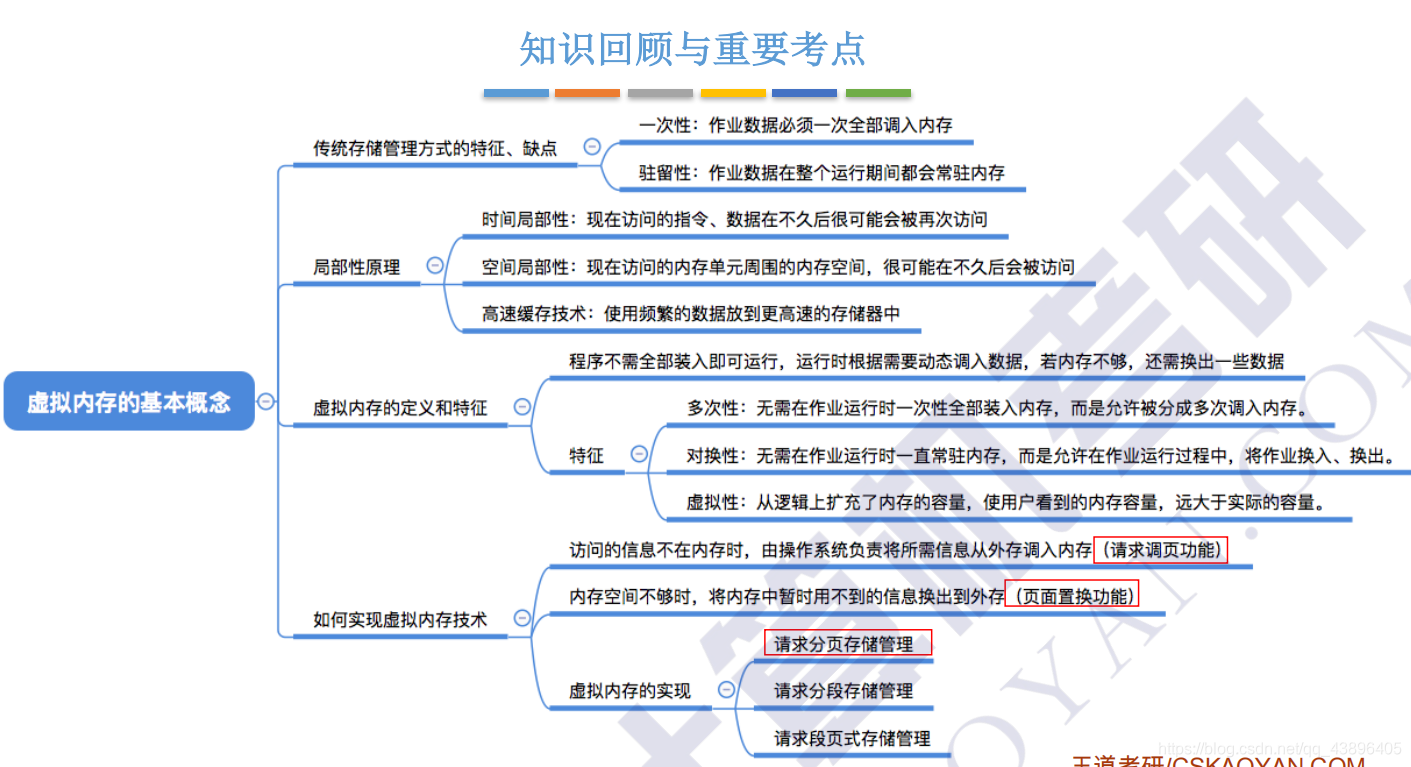

虚拟内存的基本概念

在这里插入图片描述
虚拟内存有一下三个主要特征:

①多次性:无需在作业运行时一次性全部装入内存，而是允许被分成多次调入内存。

②对换性:在作业运行时无需一直常驻内存，而是允许在作业运行过程中，将作业换入、换出。

③虚拟性:从逻辑上扩充了内存的容量，使用户看到的内存容量，远大于实际的容量。

虚拟内存技术，允许一个作业分多次调入内存。如果采用连续分配方式，会不方便实现。因此，虚拟内存的实现需要建立在离散分配的内存管理方式基础上。

在这里插入图片描述

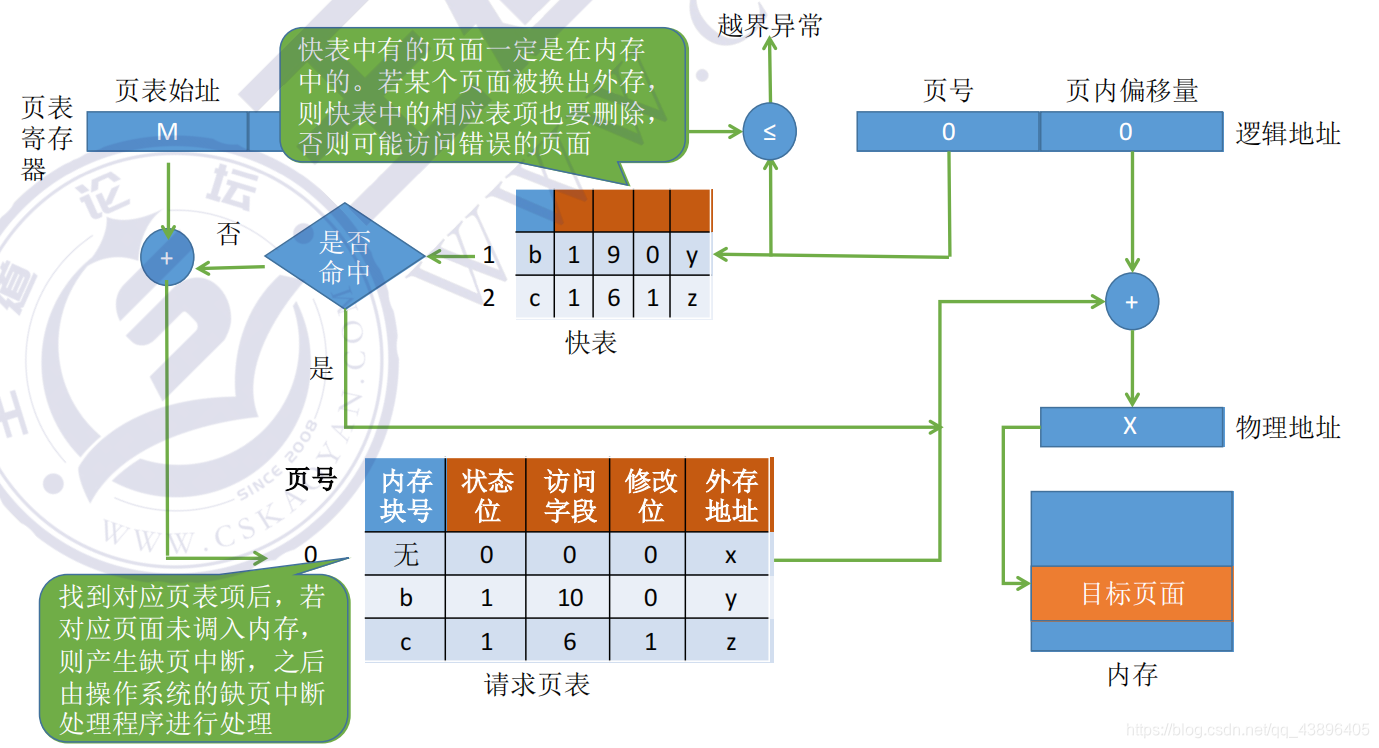

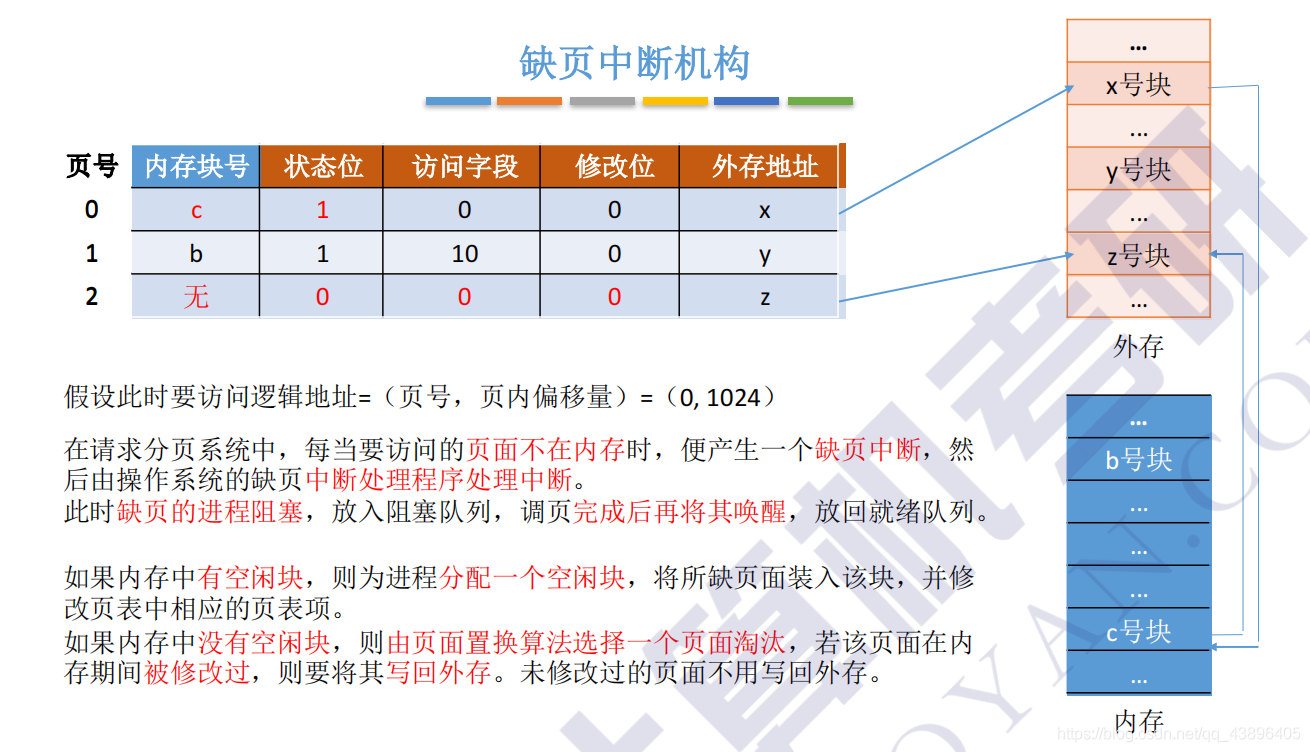

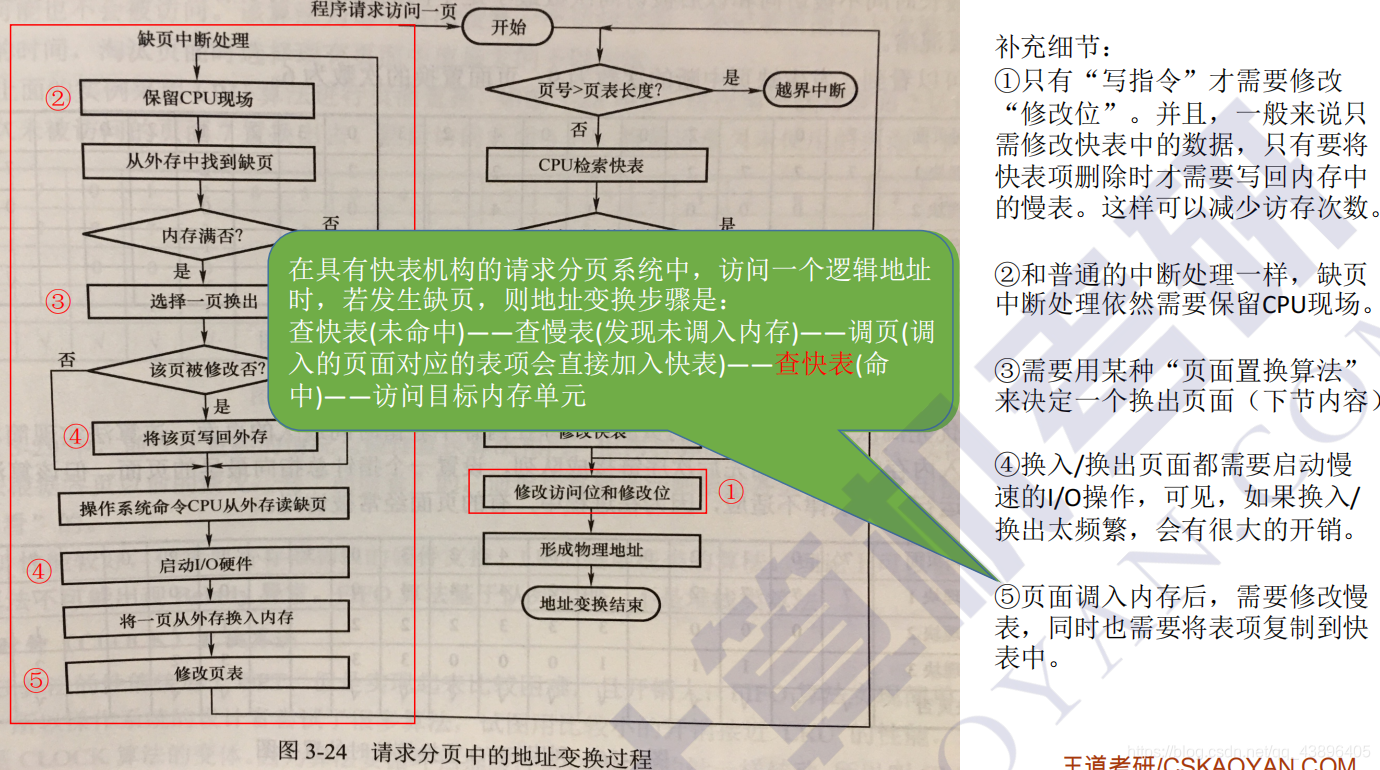

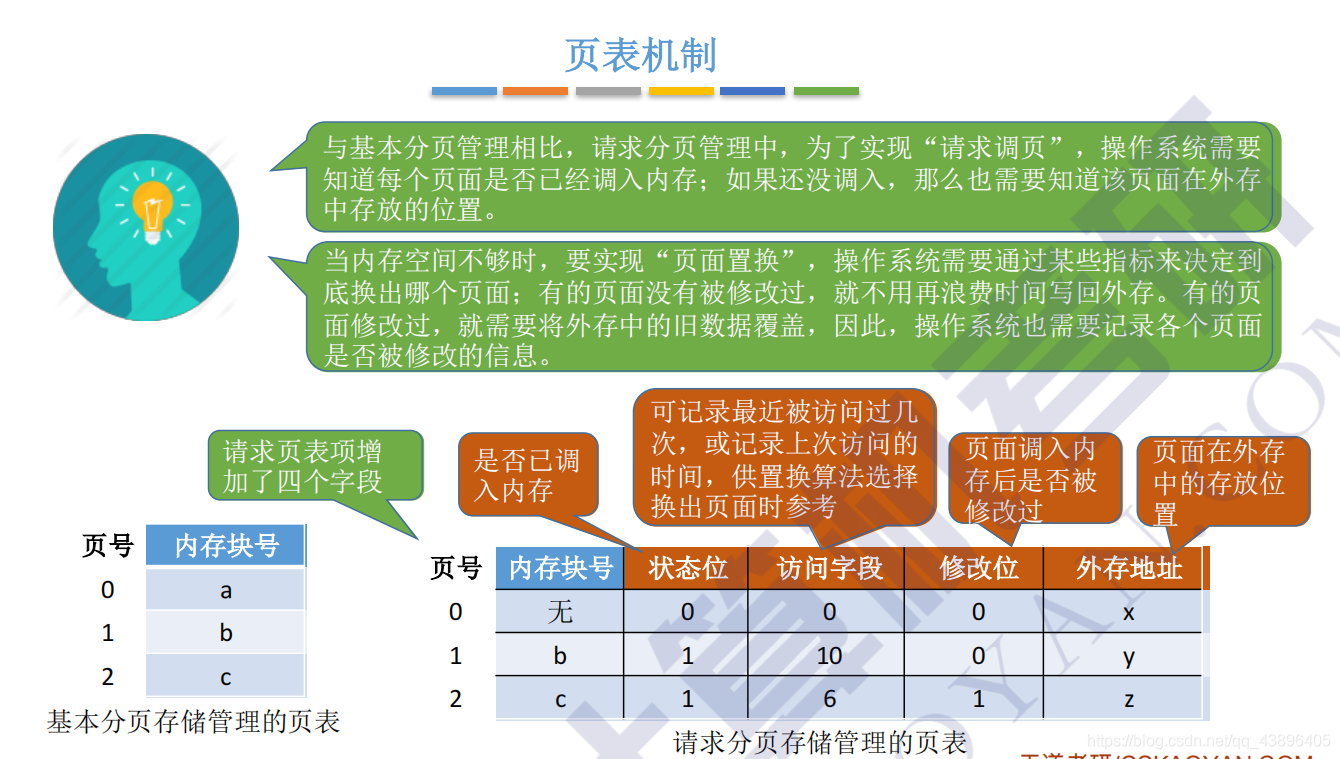

请求分页管理方式

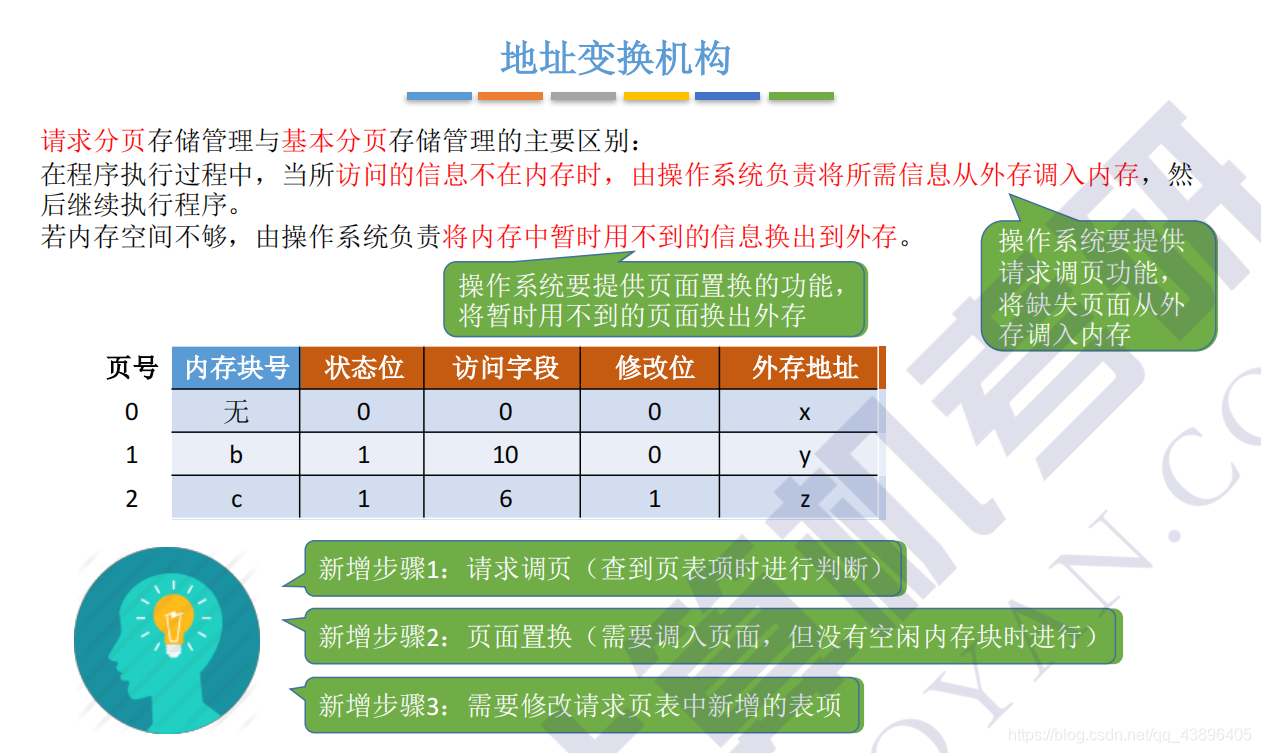

在这里插入图片描述

若未调入内存，调入后修改页表和快表。调出去的时候要记得把快表里的内容也删了。（免得命中了去访问）

在这里插入图片描述
一般修改的时候改快表就行了（反正查的时候会查快表），要删除快表的时候（调出内存）才把它里面的值好好的改回慢表里，然后写到外存去

换入换出都需要用到I/O，这是比较慢的过程

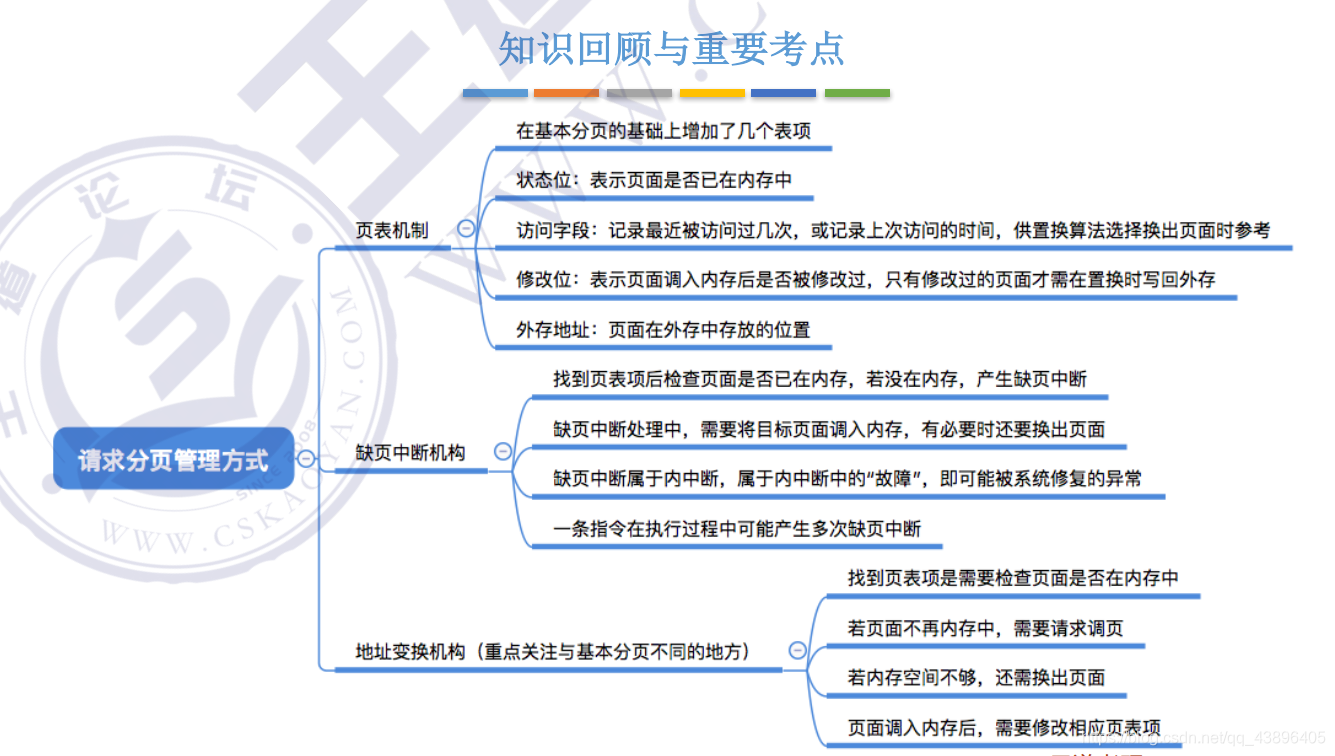

在这里插入图片描述

页表置换算法

用页面置换算法决定应该换出哪个页面

页面的换入、换出需要磁盘I/O，会有较大的开销，因此好的页面置换算法应该追求更少的缺页率

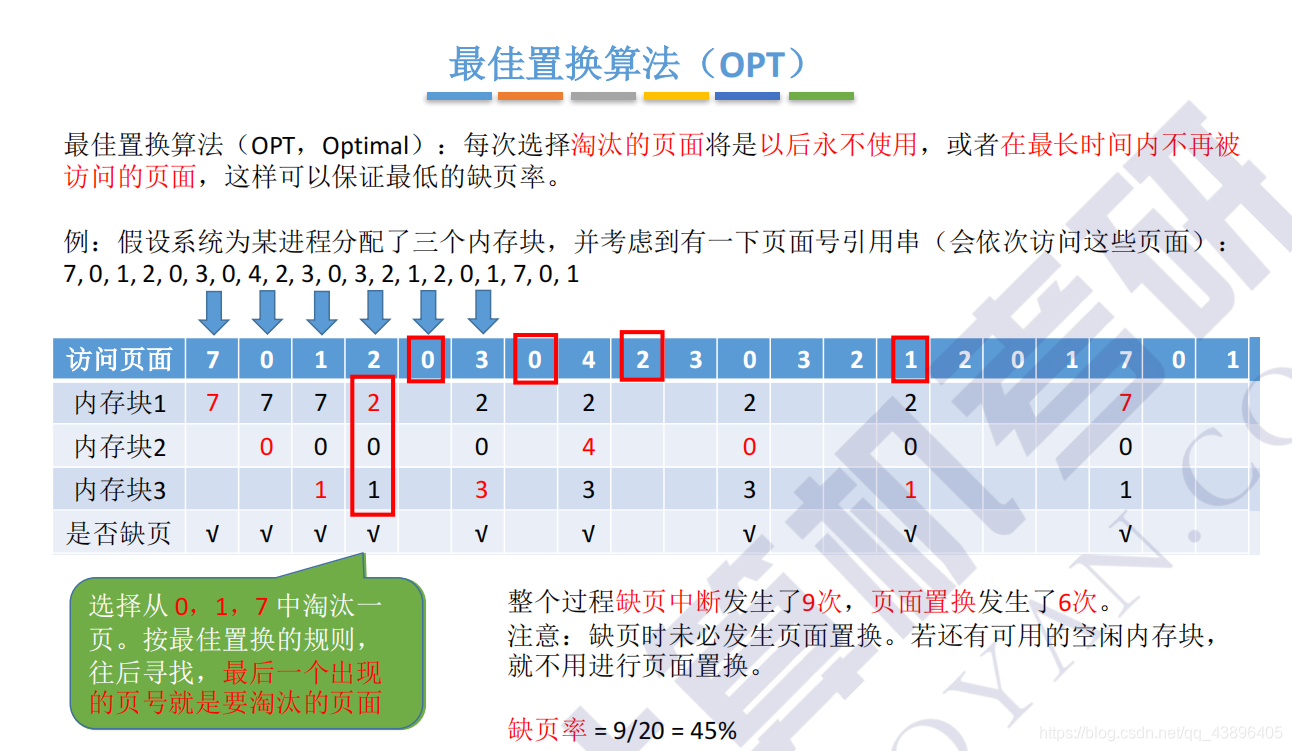

1.最佳置换算法（OPT）

在这里插入图片描述

无法实现的一种算法，作为一种评判标准（因为怎么可能知道后面要用到的页面顺序）

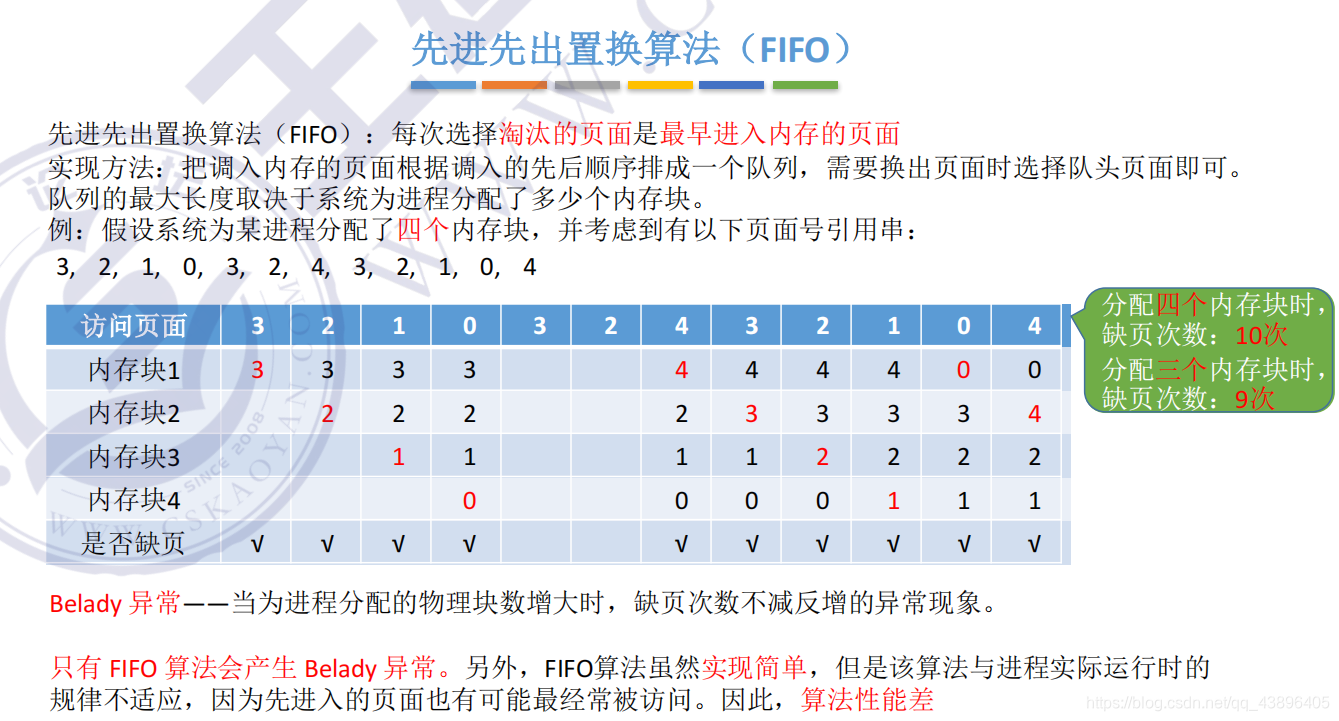

2.先进先出置换算法（FIFO）

在这里插入图片描述
每次就把最先进来的页面置换出去

性能差，只有它会产生Belady现象

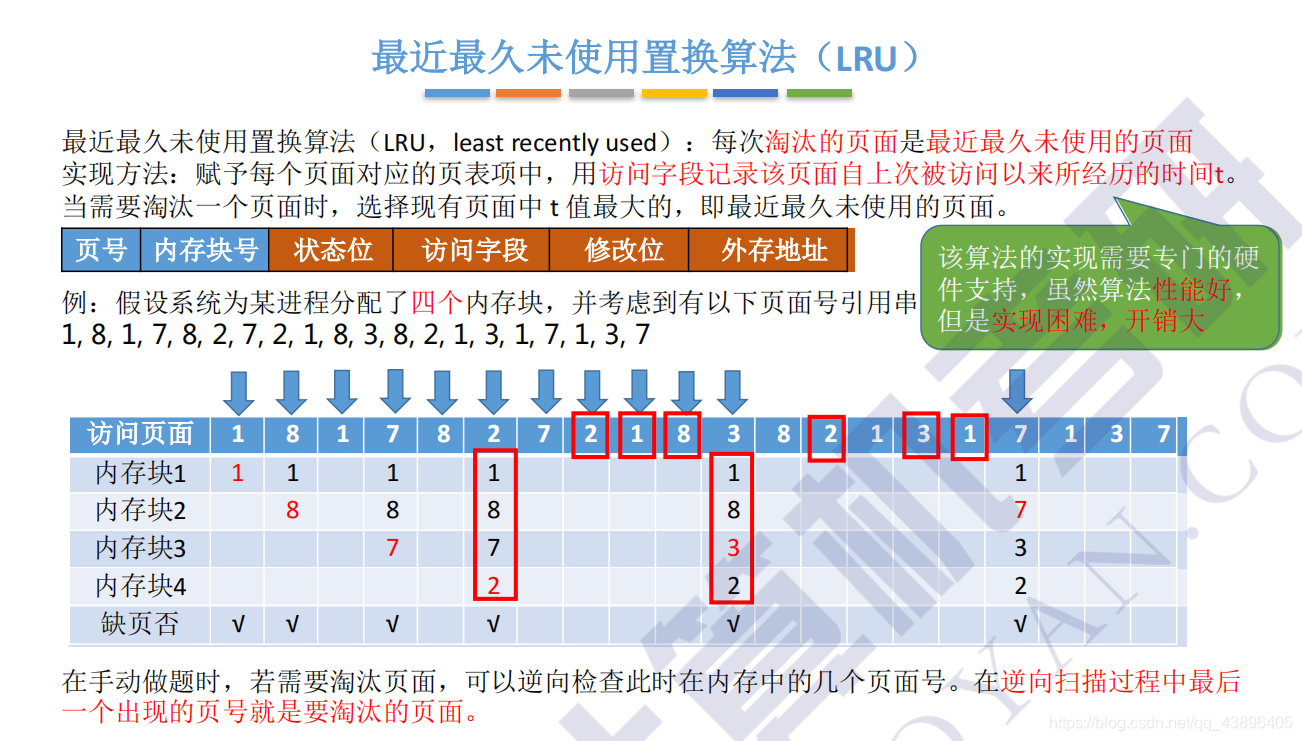

3.最近最久未使用置换算法（LRU）

在这里插入图片描述
最接近最佳置换算法，但是想做到计时的话要借助硬件，所以虽然性能好，但是开销大

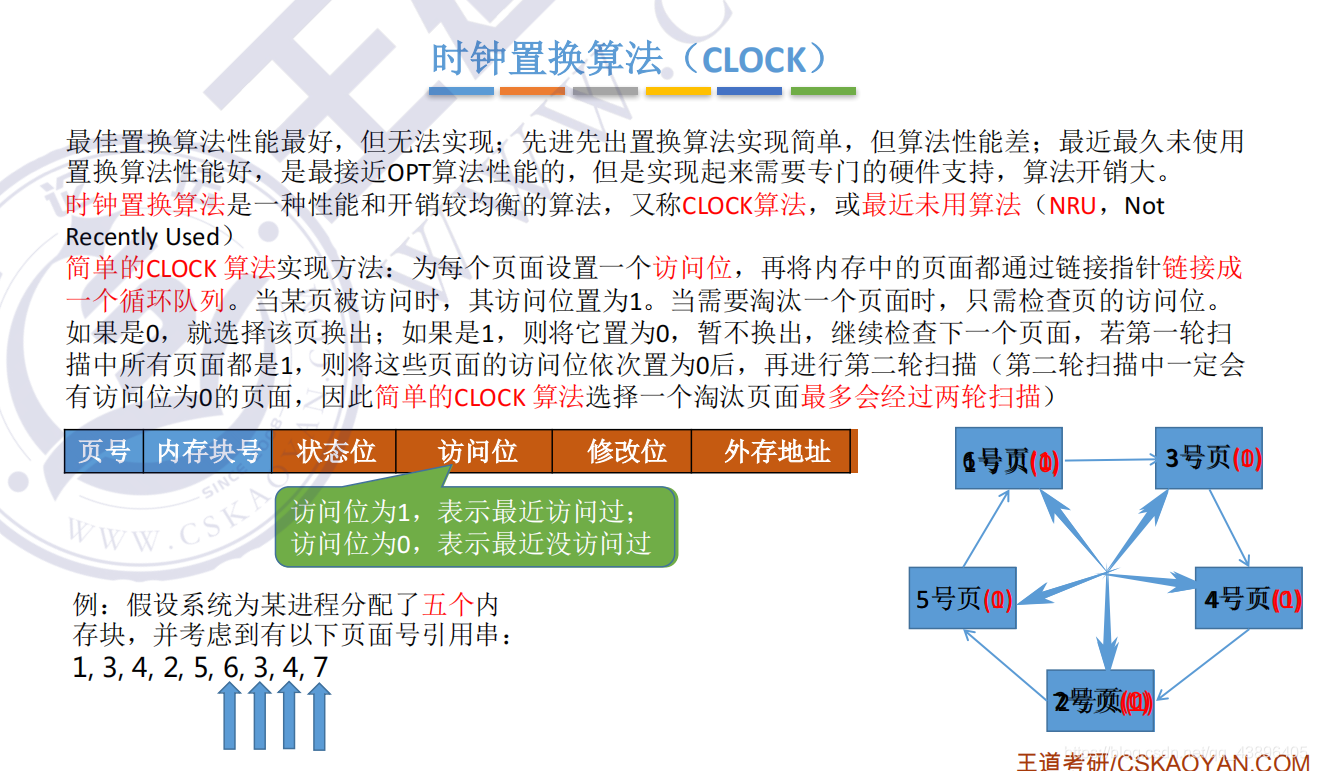

4.时钟置换算法（CLOCK，NRU）

在这里插入图片描述
是1就置为0，然后继续下一个直到找到0（所以最多两轮就可以找到）

如果是0的，被访问了又把它改成1

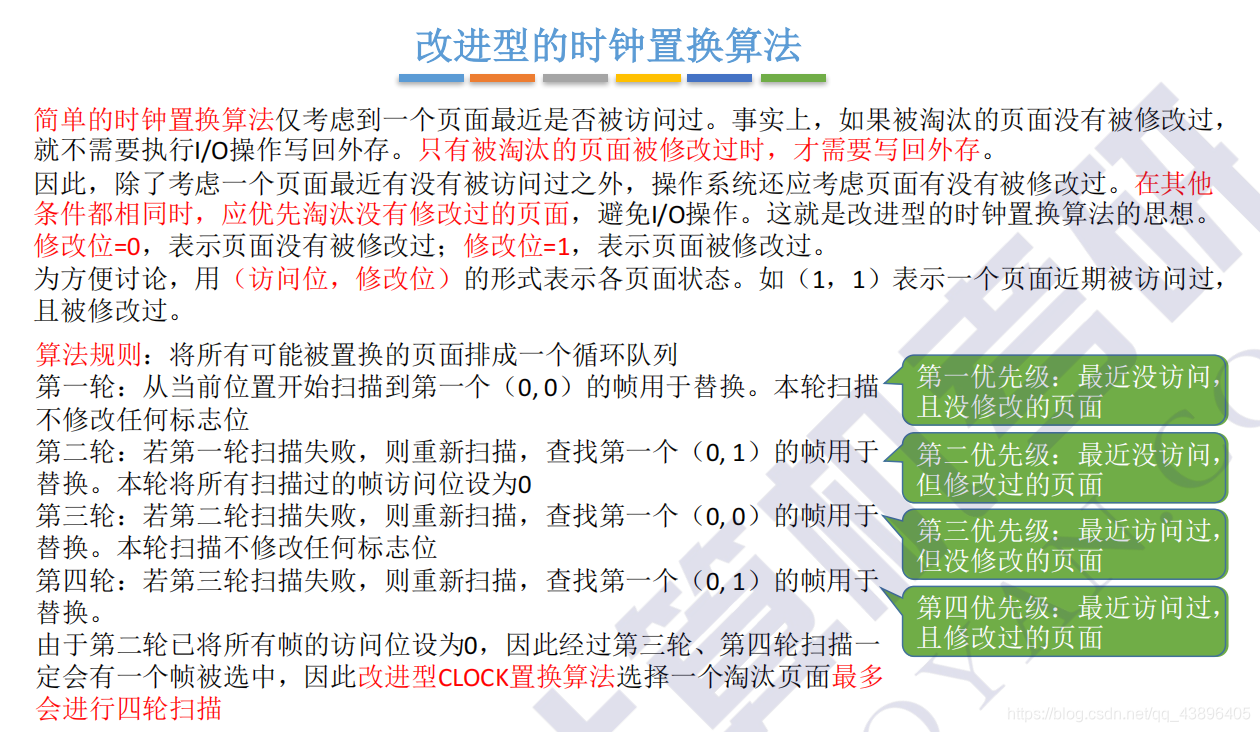

5.改进时钟置换算法

在这里插入图片描述
多考虑了一个修改位，如果同样没访问过优先置换出去没修改过的（这样不用执行I/O把这个修改写回外存）

第一轮找（0，0）
第二轮找（0，1），同时把访问位是1的都改成0
第三轮找（0，0）【之前的（1，0）】
第四轮找（0，1）【之前的（1，1）】

最多找四轮

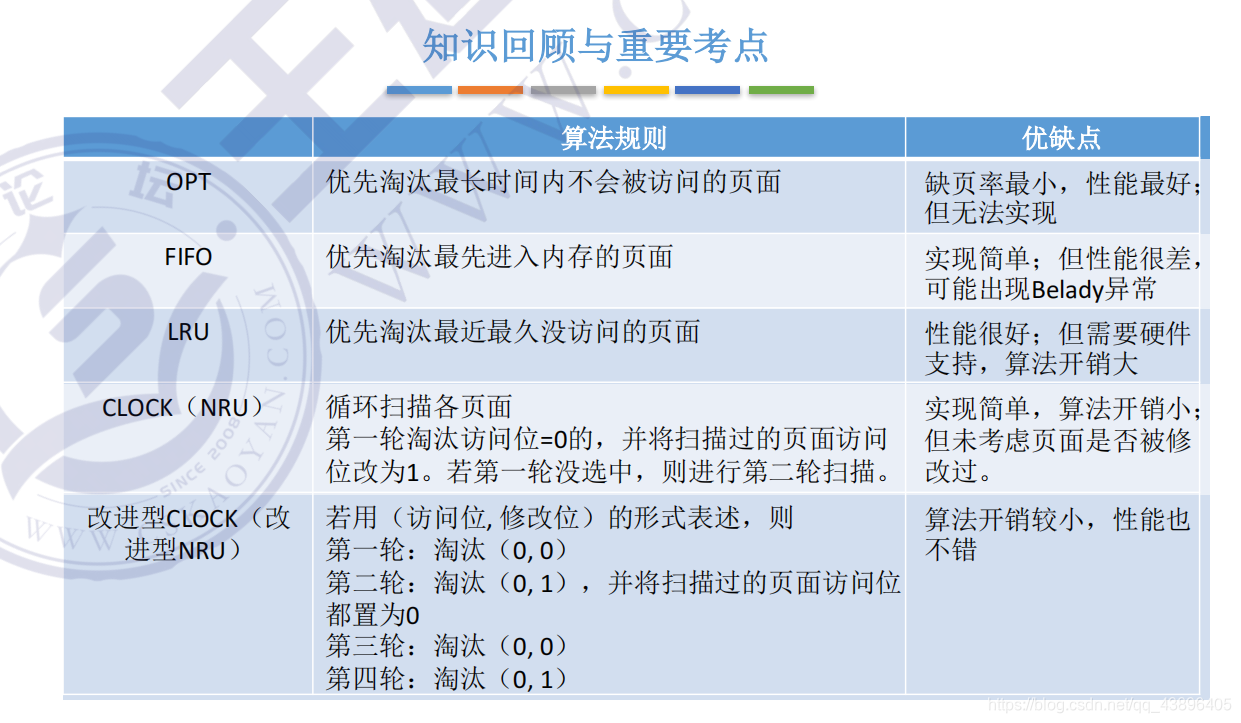

小结

在这里插入图片描述

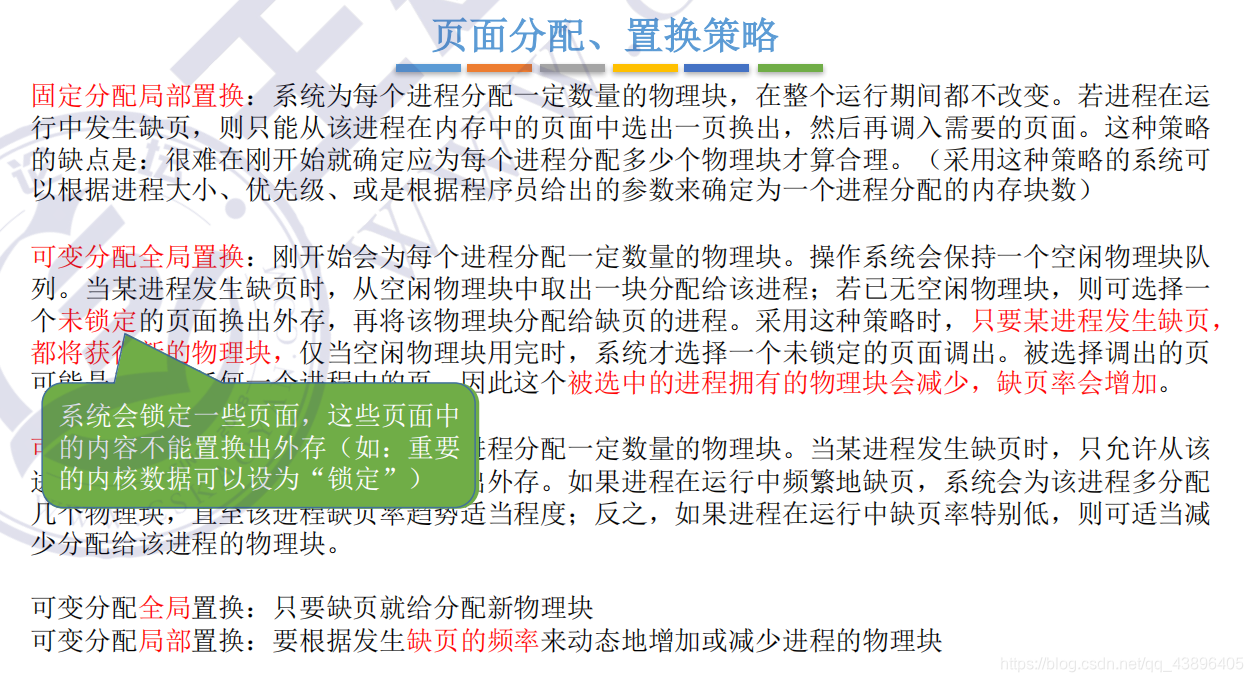

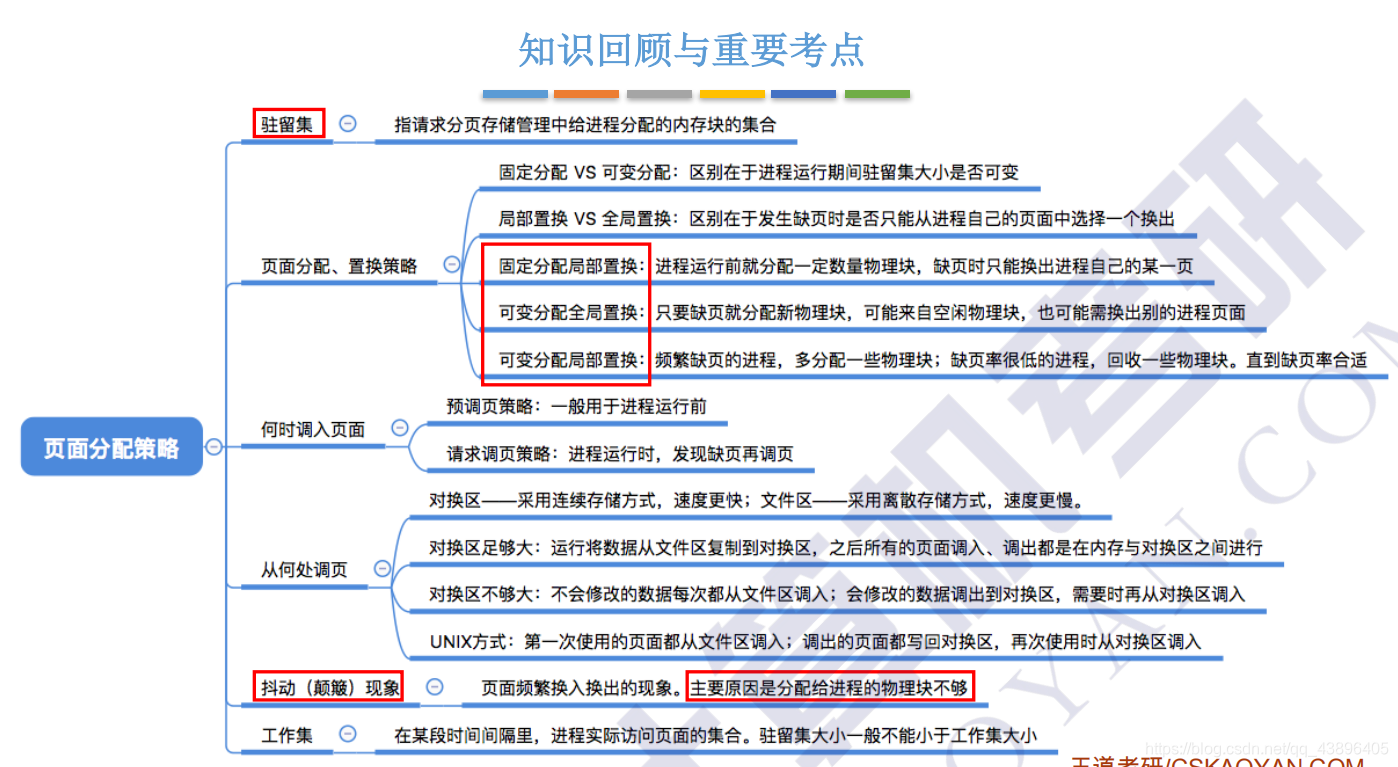

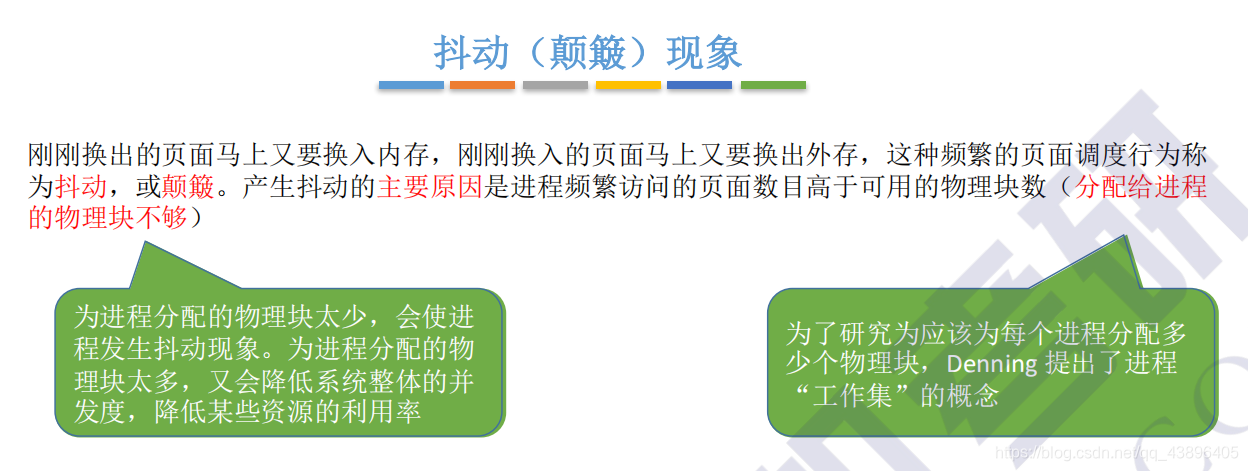

页面分配策略

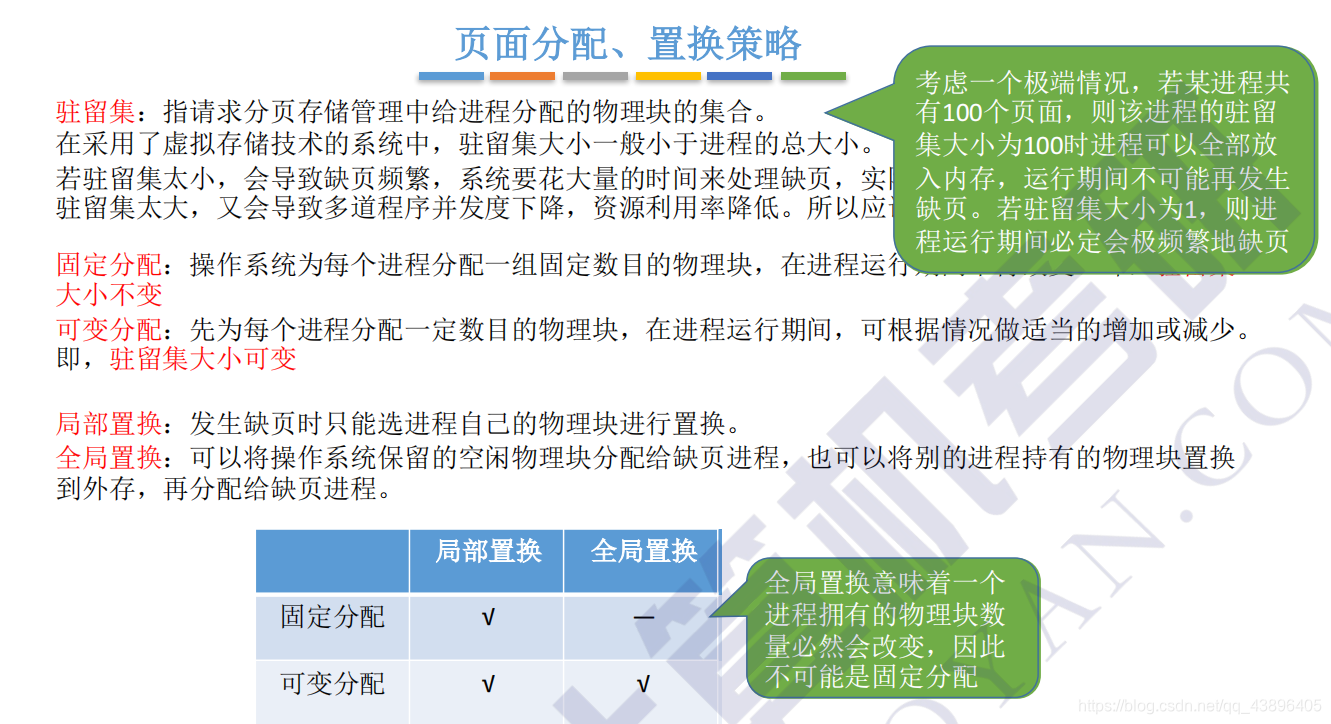

在这里插入图片描述

可变分配全局置换：只要缺页就从别的地方拿个物理块

可变分配局部置换：缺页的时候从自己的物理块置换，如果缺页率过高就拿物理块，缺页率较低就分出去物理块（适当的时候就靠自己）

在这里插入图片描述

在这里插入图片描述

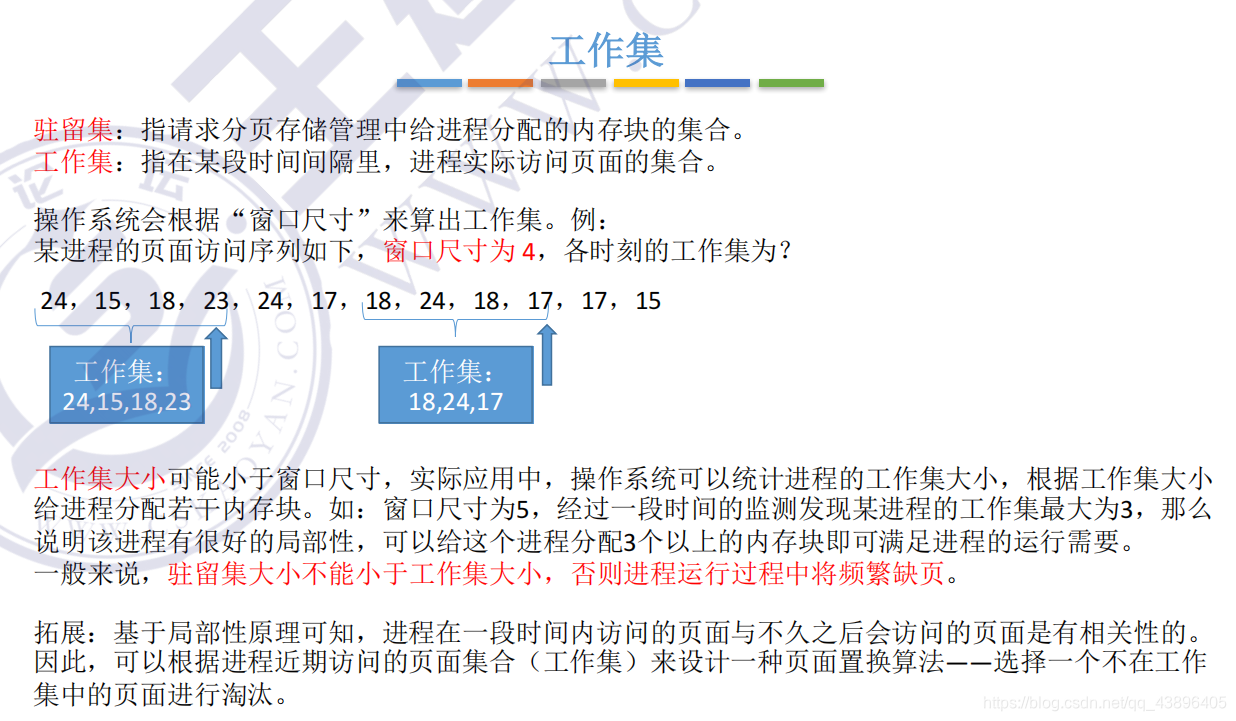

工作集：某时刻，实际访问页面的集合（看看究竟在用几个进程，就可以用来调整驻留集了）
