[ STK ]（四） 使用 Matlab，获取卫星间可见性数据，分析得出可见性矩阵

前言

• 在之前的博客（STK 卫星间可见性分析）中，我们使用STK软件，分析了可见性。
• 由于实验需要，我们需要得出一个视场可见性矩阵，1为可见，0为不可见。
• 在之前的博客中（STK 与 Matlab 互联（亲测成功）），我们建立了STK与Matlab的互联通信。
• 本篇博客中我们通过编程，获取卫星间可见性数据，从而分析得出可见性矩阵。

编码详解

• 建立STK与Matlab的连接

% 初始化连接
stkInit;
% 默认端口 5001
remMachine = stkDefaultHost;
% conid只能获取两次，使用完需要关闭连接
conid = stkOpen(remMachine);

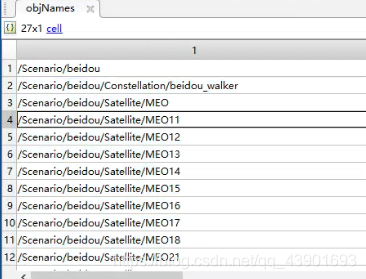

• 获取星座中所有卫星的名称

% 总共 24 颗卫星，第一颗卫星下标为 4
objNames = stkObjNames;

• 从STK中获取可见性

该方法只能获取任意两颗卫星之间的可见性，我们需要通过双重循环来获取24颗卫星，两两之间的可见性，得到一个 24 x 24的矩阵

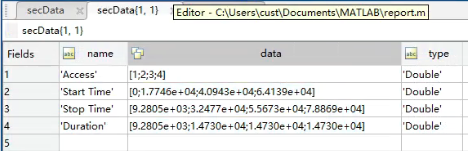

返回值有：可见时间段的段数，可见时间段开始时间和结束时间，可见时间段时长

% 从 stk 获取可见性数据
% 参数依次是：参考卫星，目标卫星，报告样式，开始时间，结束时间，时间间隔
[secData, secNames] =stkAccReport(char(objNames(int32(i))),char(objNames(int32(j))), style,startTime,endTime,dt);

完整代码

• 这里是获取0-60秒内，卫星的可见性矩阵

stkInit;
remMachine = stkDefaultHost;
conid = stkOpen(remMachine);

objNames = stkObjNames;
dt = 60;
style = 'Access';
startTime = 0;
endTime = 60;
result = zeros(24);
for i = 4:27
    disp(i)
    for j = 4:27
        if i ~= j
            %disp(j)
            [secData, secNames] =stkAccReport(char(objNames(int32(i))),char(objNames(int32(j))), style,startTime,endTime,dt);
            [temp1,temp2] = size(secData{1});
            if temp2 == 4
                [a,b,c,d] = secData{1}.data;
                % a: Access b:Start Time c:End Time d:Duration
                if d == dt
                    result(i-3,j-3) = 1;
                end
            end
        else
            result(i-3,j-3) = 1;
        end
    end
end


stkClose(conid);
stkClose;

• 如果需要每秒钟获取一次可见性，代码需要做如下改动，每秒生成一个矩阵，保存到.csv文件中


stkInit;
remMachine = stkDefaultHost;
conid = stkOpen(remMachine);

objNames = stkObjNames;
dt = 1;
style = 'Access';
startTime = 0;
endTime = 1;
result = zeros(24);

for k = 1:60
    for i = 4:27
        disp(strcat(num2str(k),' ---------- ',num2str(i-3)))
        for j = 4:27
            if i ~= j
                %disp(j)
                [secData, secNames] =stkAccReport(char(objNames(int32(i))),char(objNames(int32(j))), style,startTime,endTime,dt);
                [temp1,temp2] = size(secData{1});
                if temp2 == 4
                    [a,b,c,d] = secData{1}.data;
                    % a: Access b:Start Time c:End Time d:Duration
                    if d == dt
                        result(i-3,j-3) = 1;
                    end
                end
            else
                result(i-3,j-3) = 1;
            end
        end
    end
    csvwrite(strcat('./data/result',num2str(k),'.csv'),result)
    startTime = startTime + 1;
    endTime = endTime+1;
end
stkClose(conid);
stkClose;

---
