ENVI预处理GF-1号WFV1遥感数据提取NDVI指数
目录:
- 遥感数据获取
- 遥感数据预处理
2.1编辑头文件
2.2辐射定标
2.3FLAASH大气校正
2.4正射校正
2.5计算NDVI
2.6图像裁剪
提取结果如下:
遥感数据获取
https://data.cresda.cn/#/home
打开陆地观测卫星数据服务网站,注册登录之后

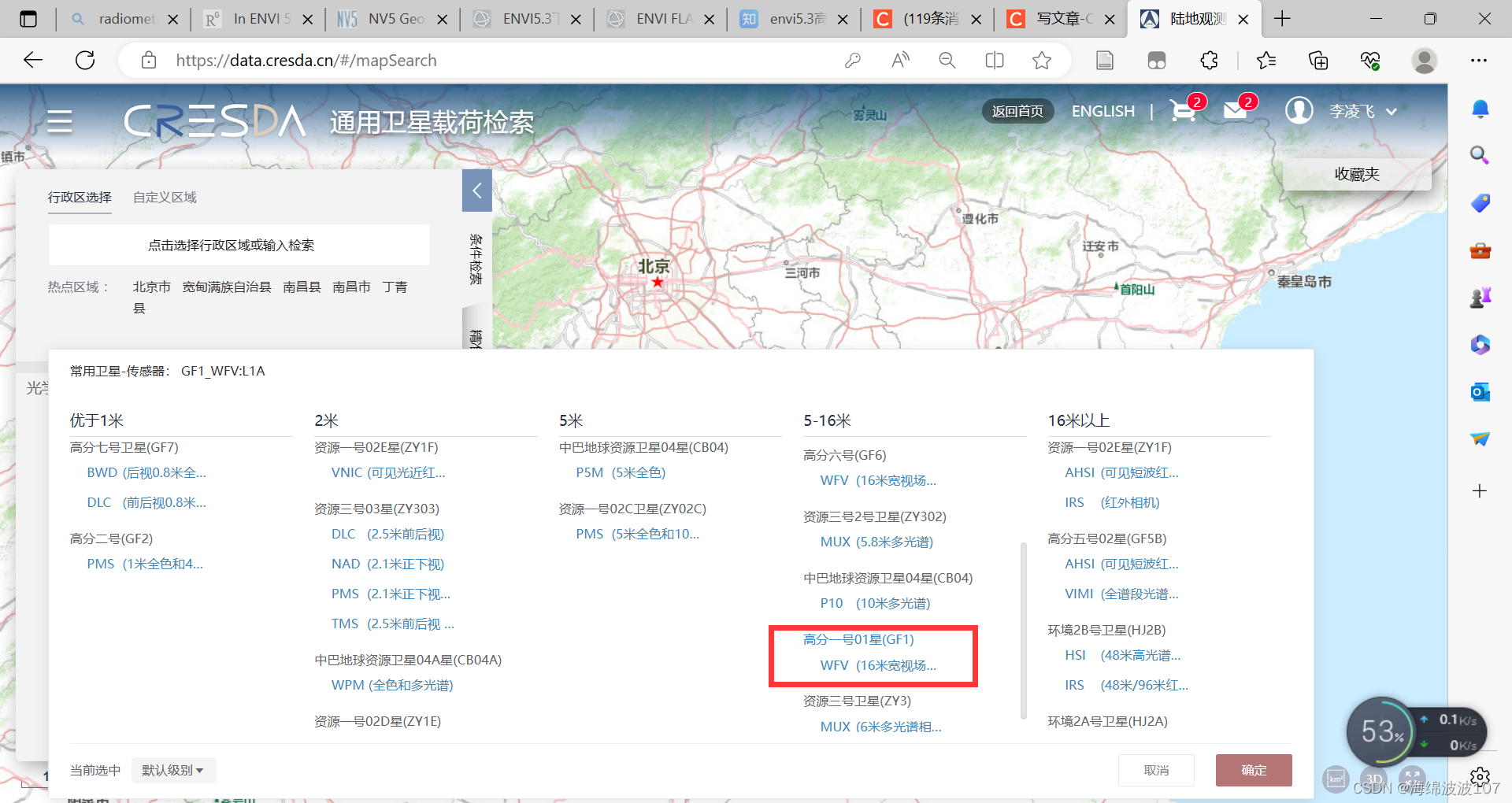

选择高分1号16m数据,搜索河北省廊坊市大厂回族自治县,采集时间按实验需要(我用的2023年5月26日,后面需要实地测量数据验证,因此时间上选对应的)

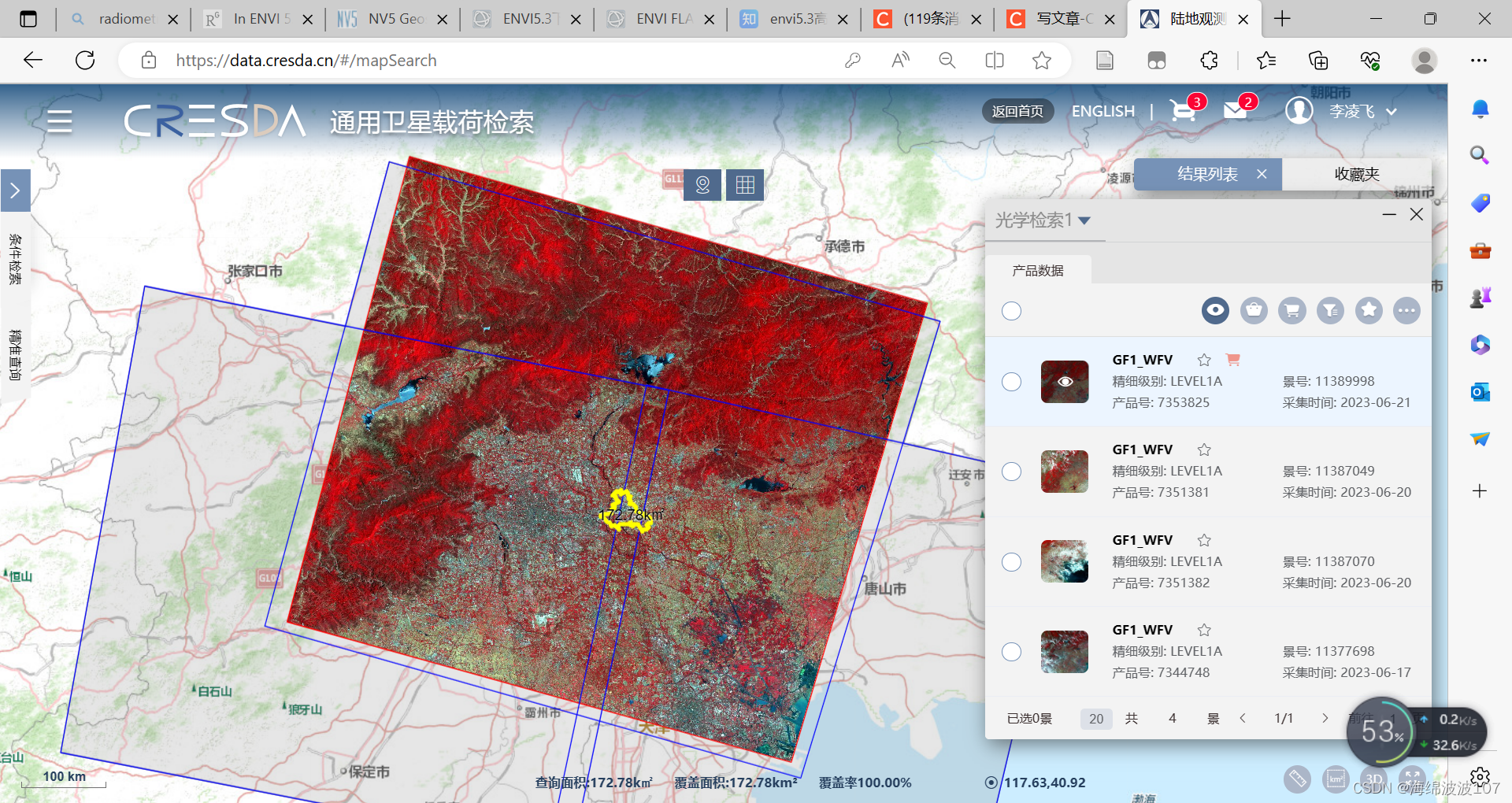

选择一个能够覆盖研究区域的图像,加入购物车,提交订单等待网站邮件,然后下载。
遥感数据预处理
编辑头文件

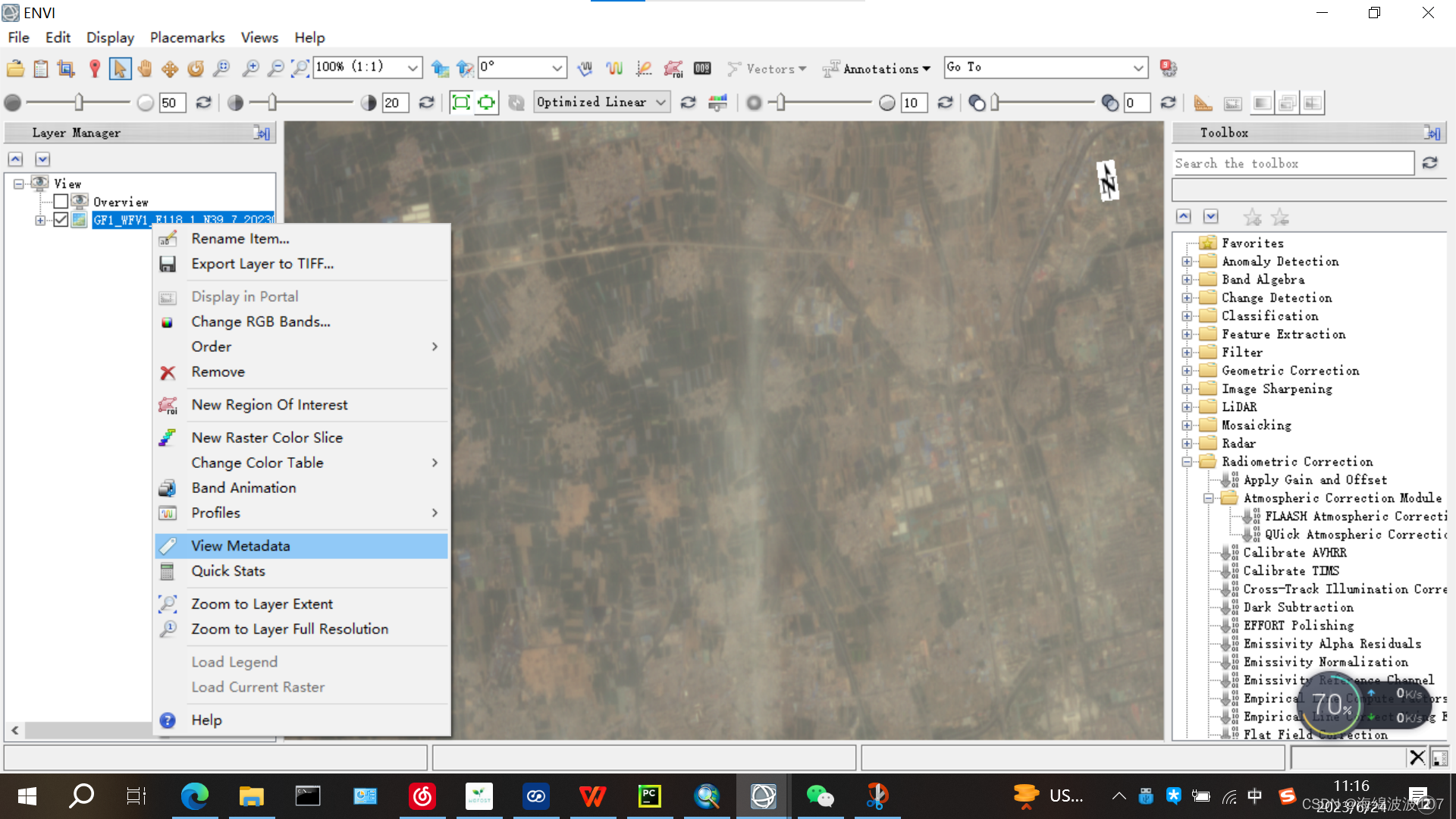

下载好后,先将tiff格式的遥感影像拖动到ENVI中,右键点击选择View Metadata

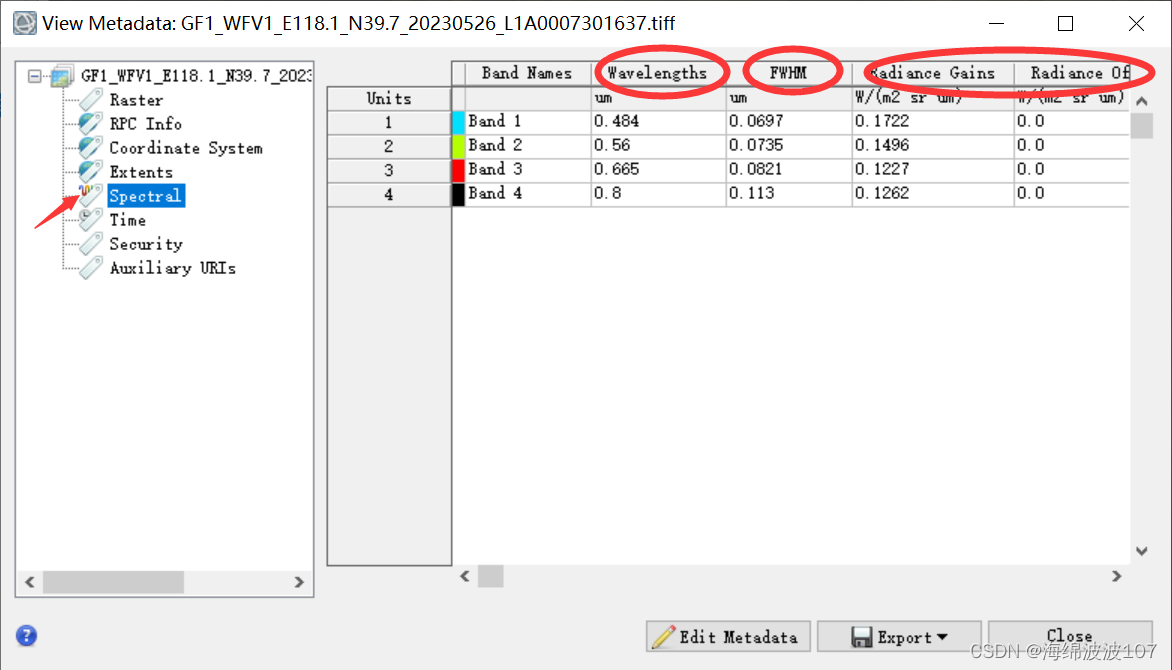

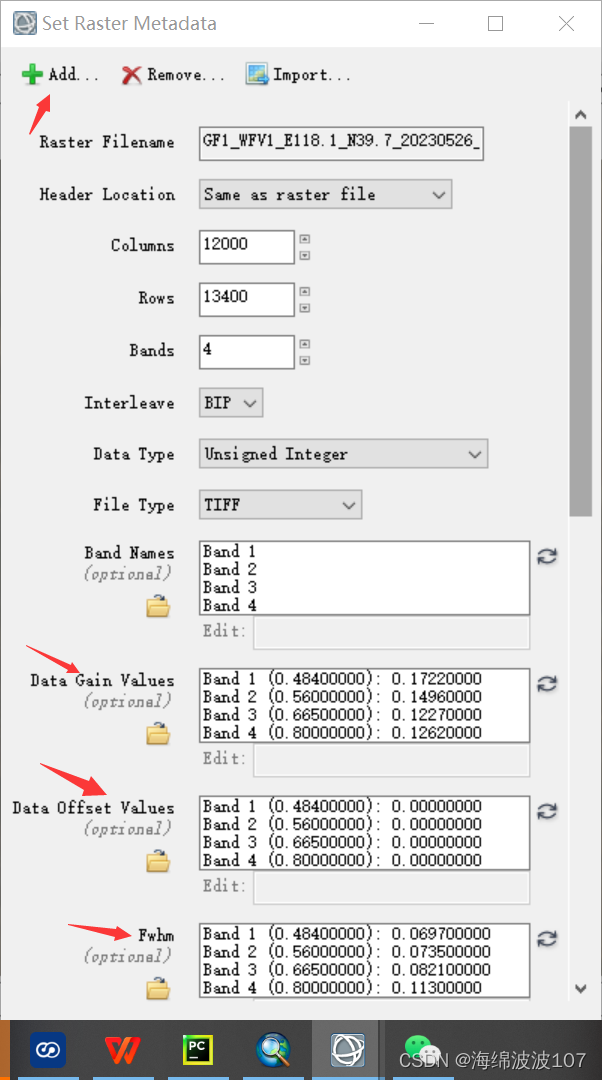

打开Spectral一栏,主要修改红圈中的四个传感器参数,点击Edit Metadata

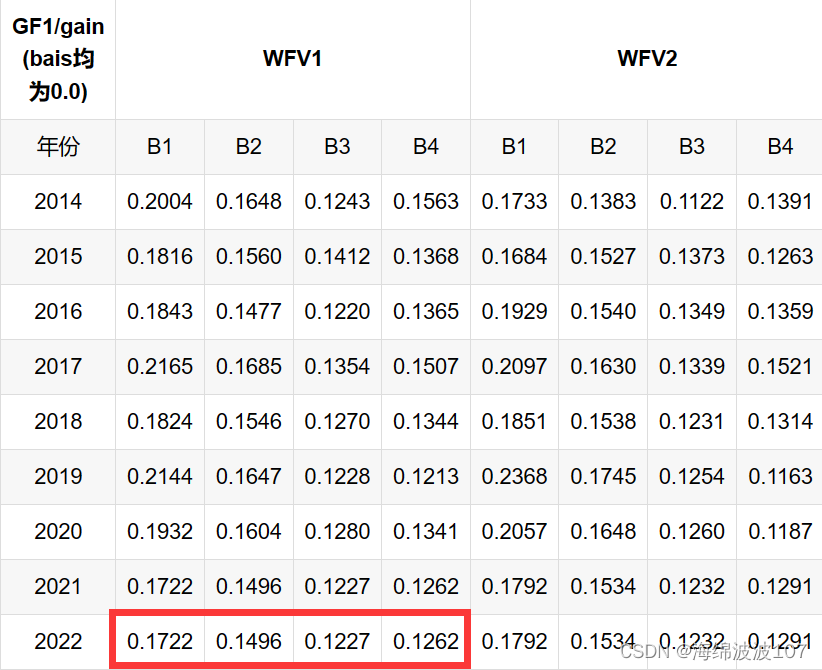

找到对应的几个修改参数一栏,如果没有的话,在上方Add中添加。高分1号的Wavelength和FWHM、Offset可以参考上面我图中的参数,第三列的Radiance Gains可以参考下表。
选择2022年的WFV1传感器参数。具体见下面网站
https://blog.csdn.net/weixin_56529683/article/details/129276880
辐射定标
流程也可以参考如下网站
https://www.cnblogs.com/enviidl/p/16553338.html

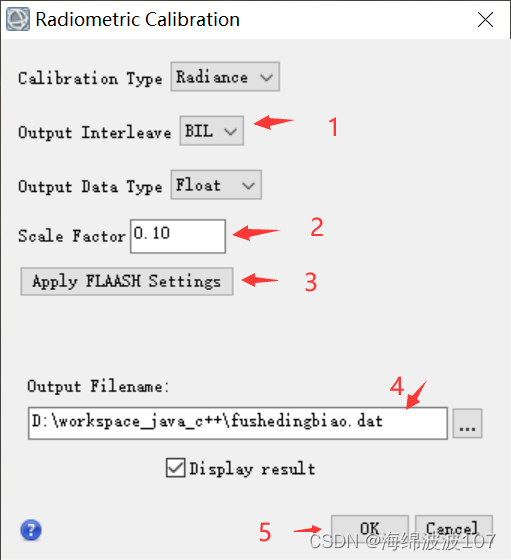

在右侧工具栏中,找到Radiometric Calibration
FLAASH大气校正
具体过程可以参考下面网站
https://www.cnblogs.com/enviidl/p/16553338.html

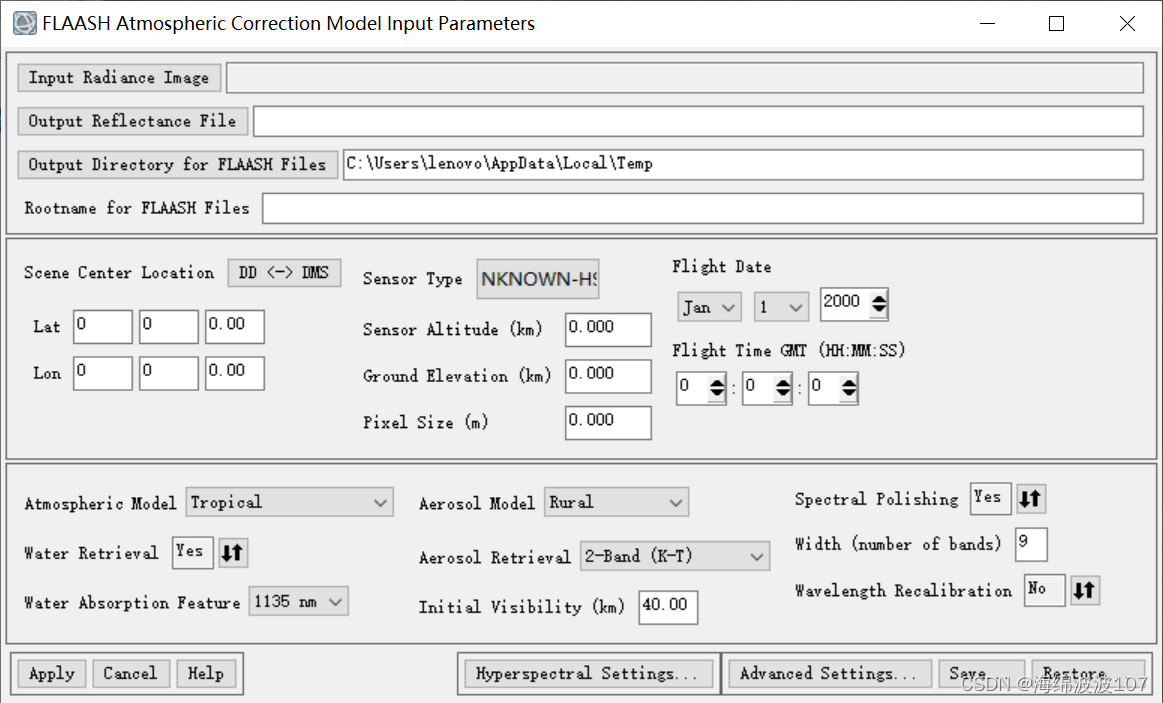

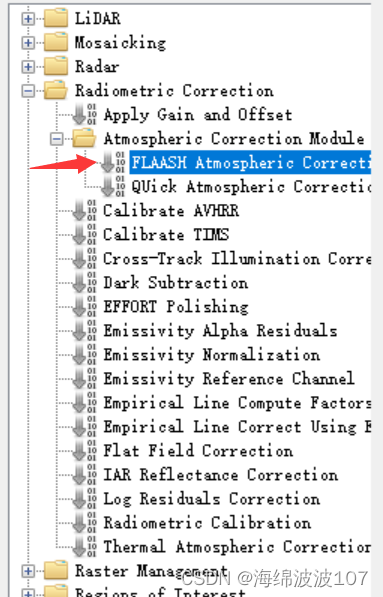

工具栏中打开

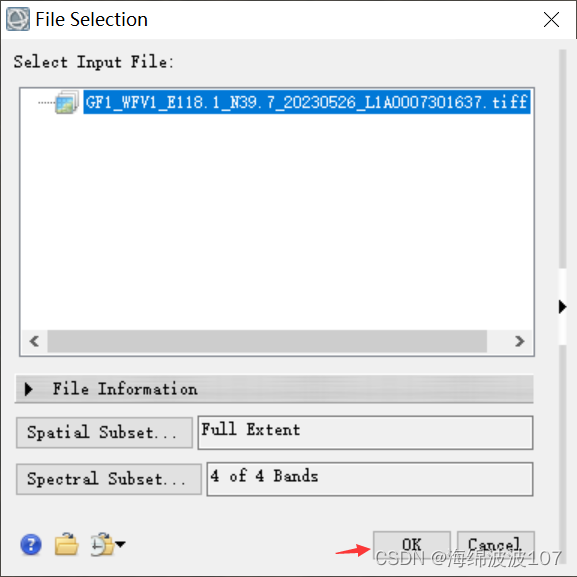

输入文件找到刚刚辐射定标处理后的影像

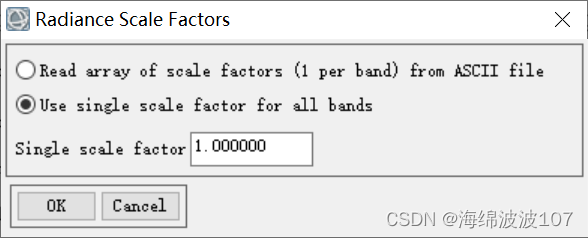

打开后点击下面的选项,默认为1就好
然后输出路径和文件夹也设置一下,这里有个注意事项,就是输入输出的路径名当中一定不要包含中文,路径最好也不要太长,可以在D盘下面专门放一个文件夹来保存ENVI处理的过程结果

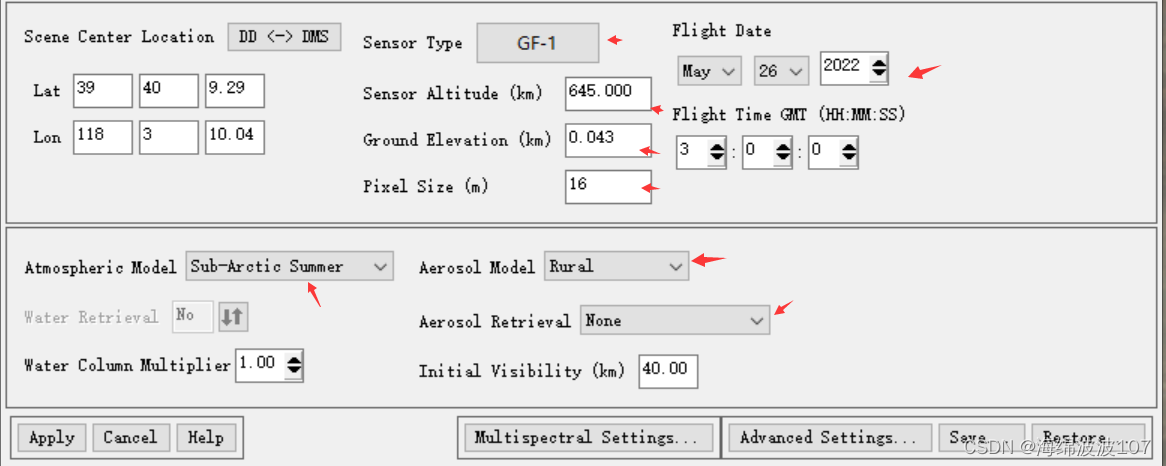

一些参数设置

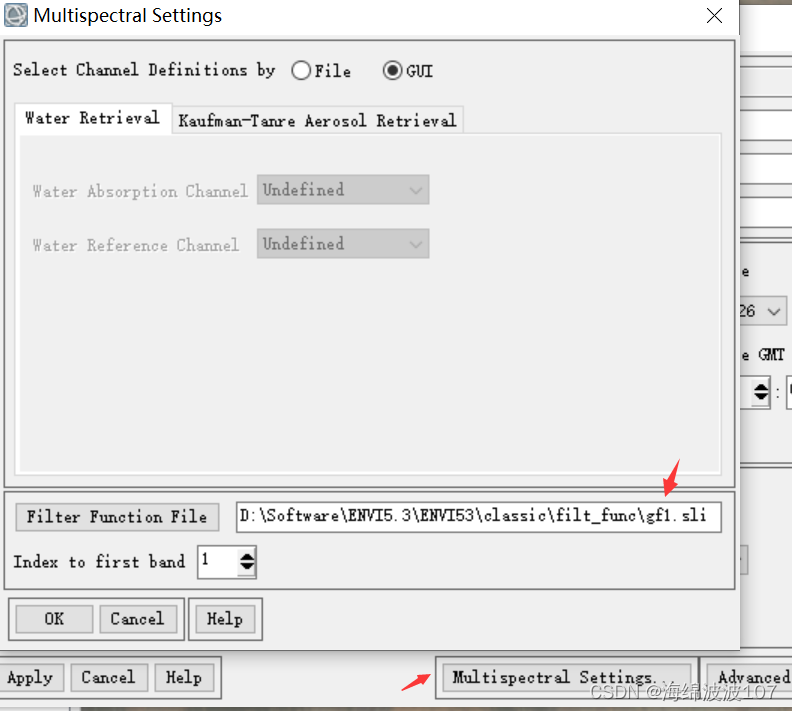

打开Multispectral Settings设置波谱响应函数,选好后点Ok

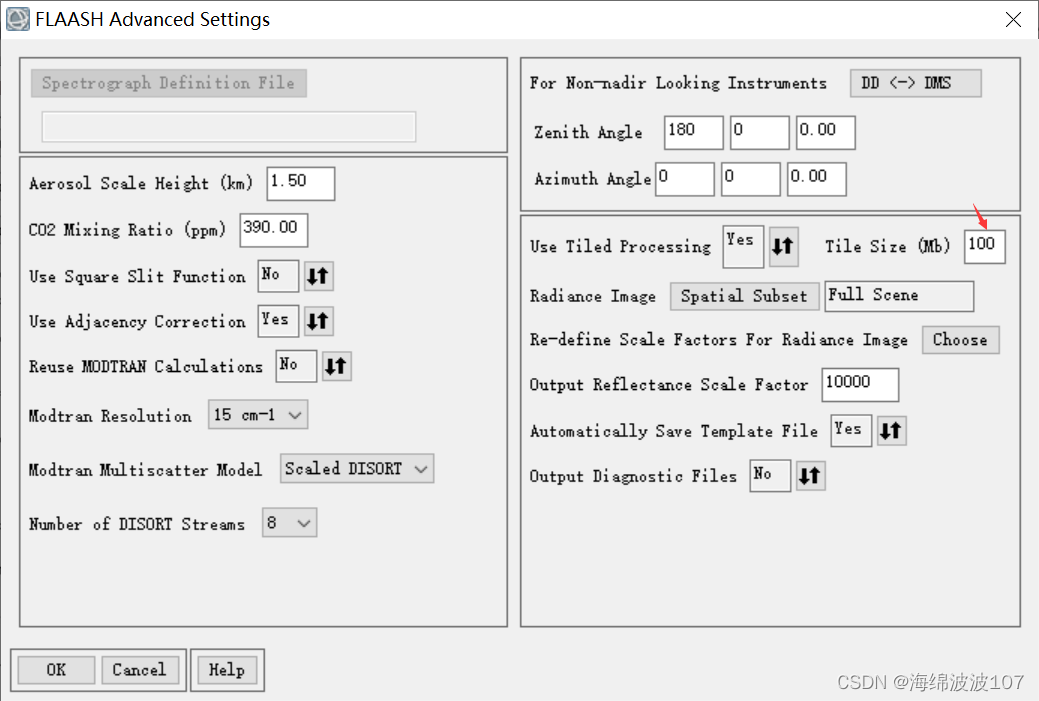

点击Advanced Settings,上面的参数设置为100,然后点击Ok,退回到FLAASH参数设置界面,点击左下角的Apply选项。开始大气校正,电脑过程中可能会无响应,等待一段时间即可。

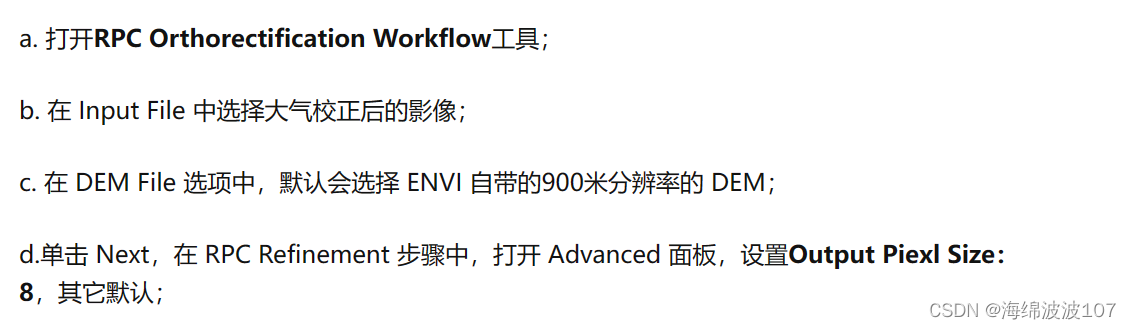

正射校正
具体参考下面网站
https://zhuanlan.zhihu.com/p/400902530
计算NDVI
过程参考网站
ENVI提取NDVI与植被覆盖度估算 - 知乎 (zhihu.com)

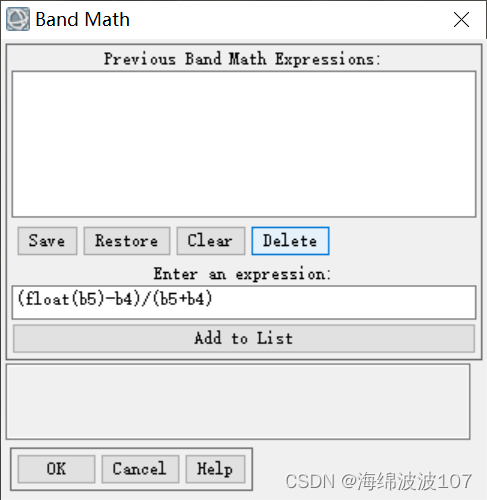

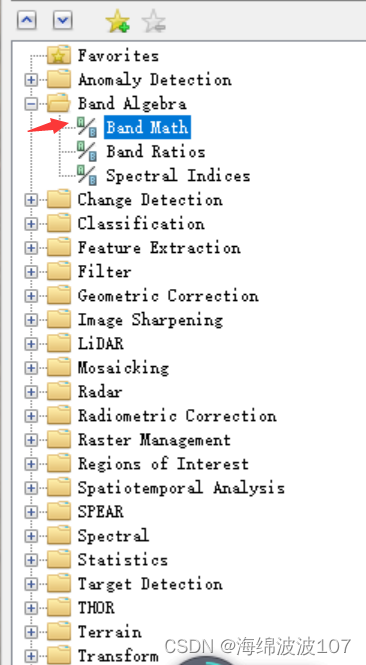

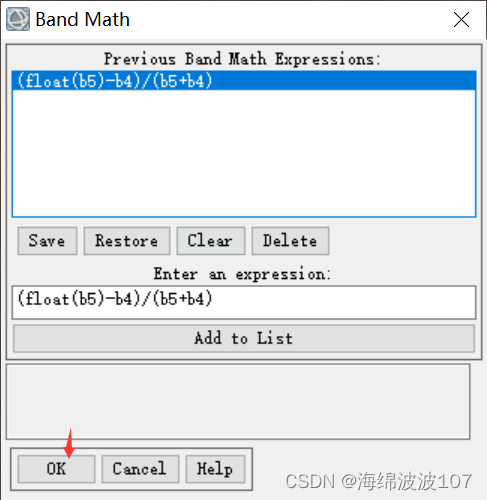

打开Band Math,输入公式(float(b5)-b4)/(b5+b4)
点击Add to List
选中,并点击Ok

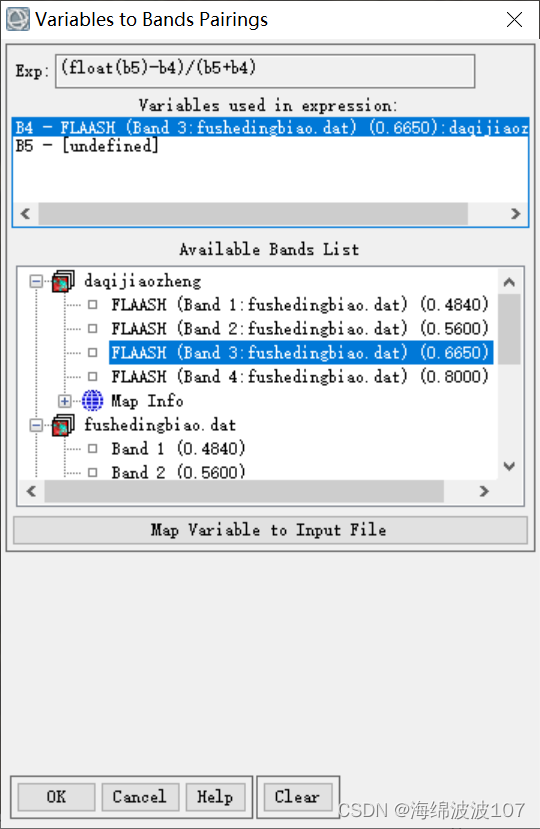

B4选择0.6650的红光波段,B5选择0.8的近红外波段,设置好输出路径后,点击Ok

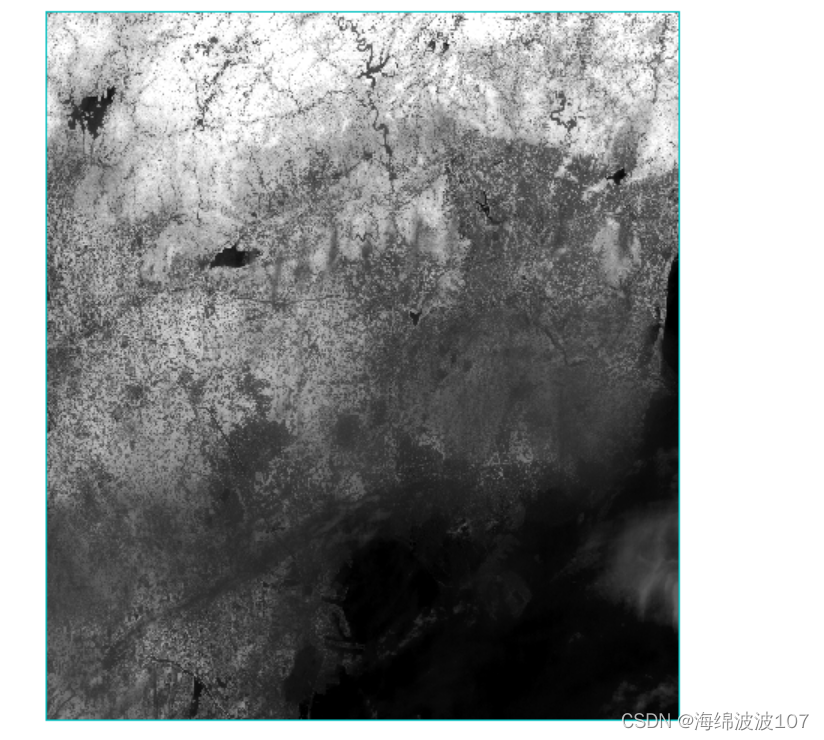

得到如下NDVI影像。
图像裁剪
首先需要有自己研究区域的shape文件,该文件如何制作参考我的文章

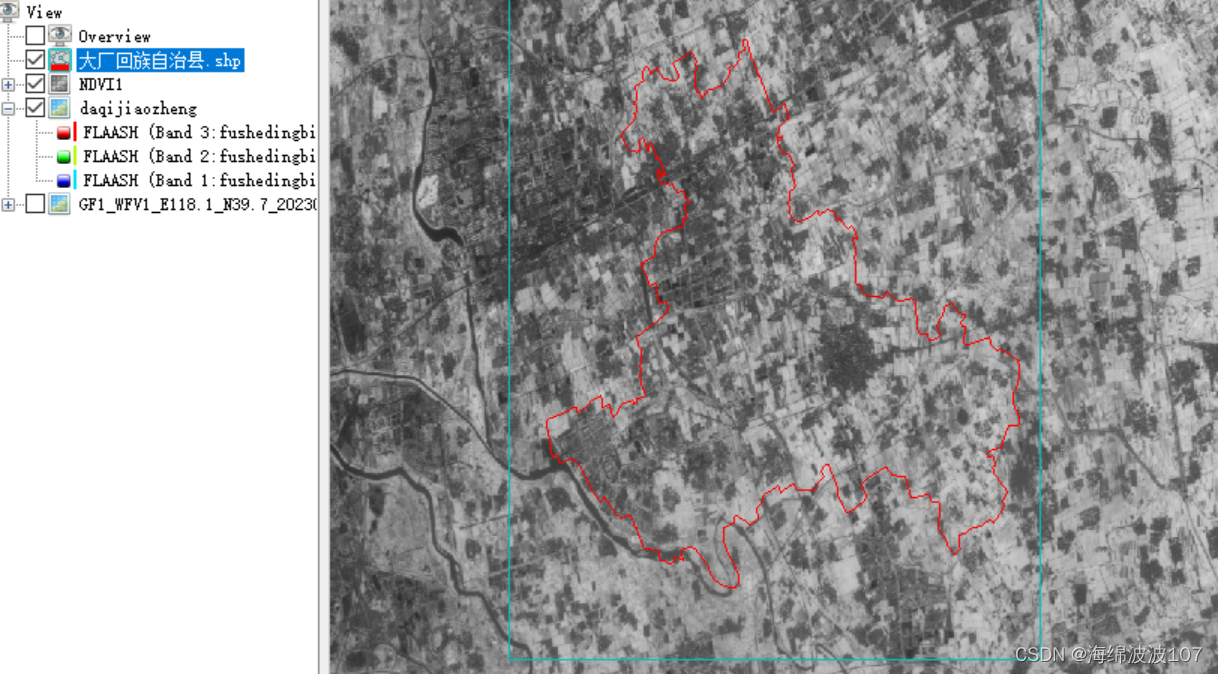

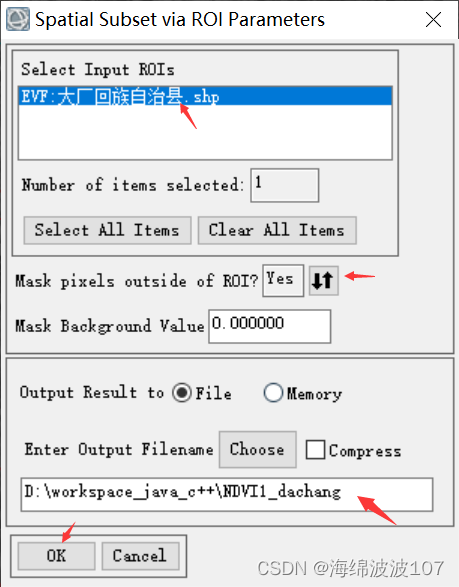

拖动大厂回族自治县的shape文件到ENVI中,自动生成红线内的区域

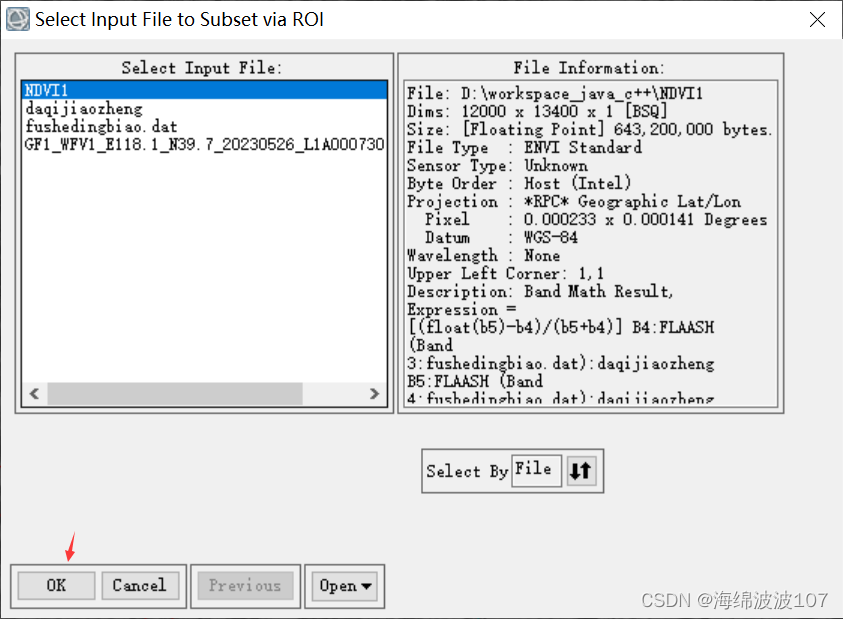

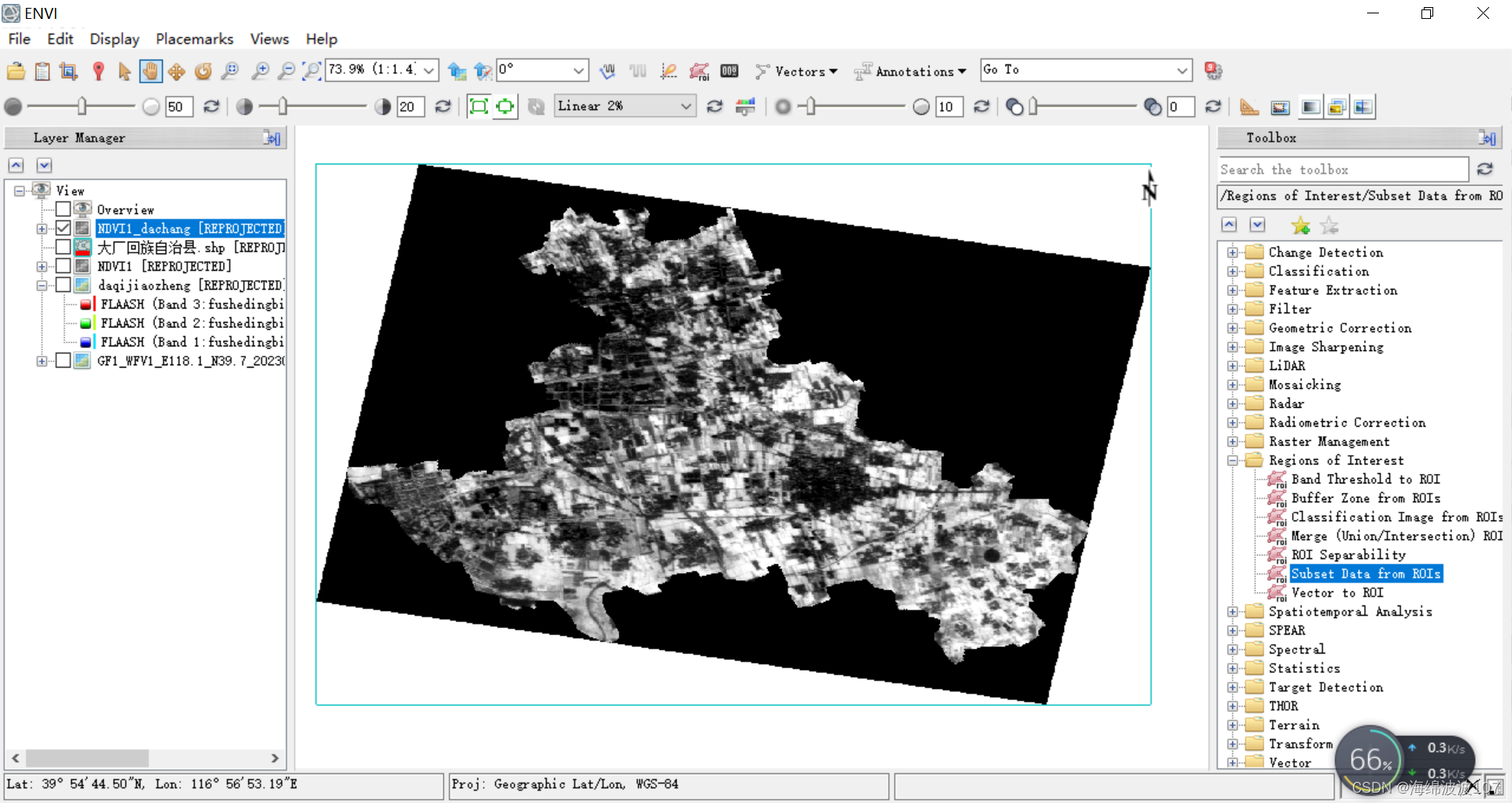

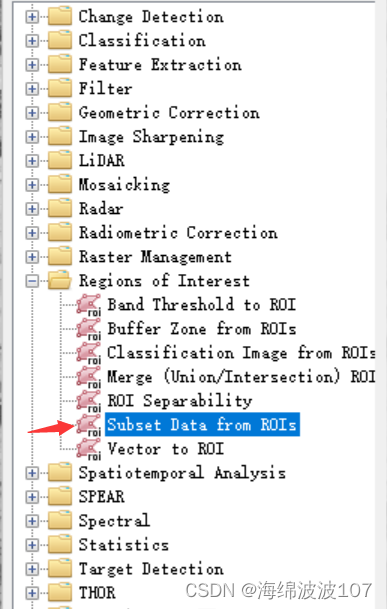

工具栏中,找到Subset工具

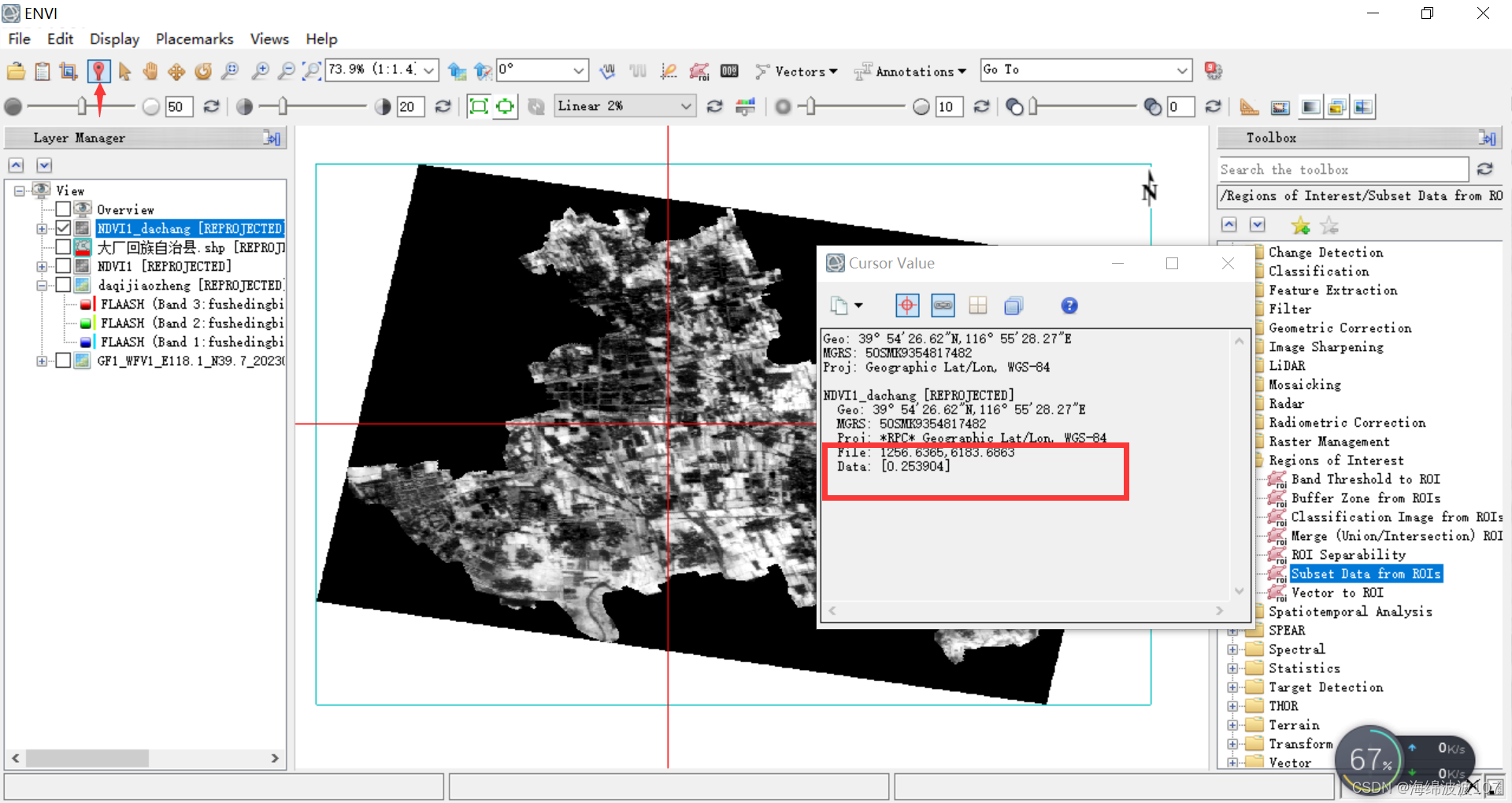

点击Cursor Value工具,某点的Data值就是该点的NDVI计算结果

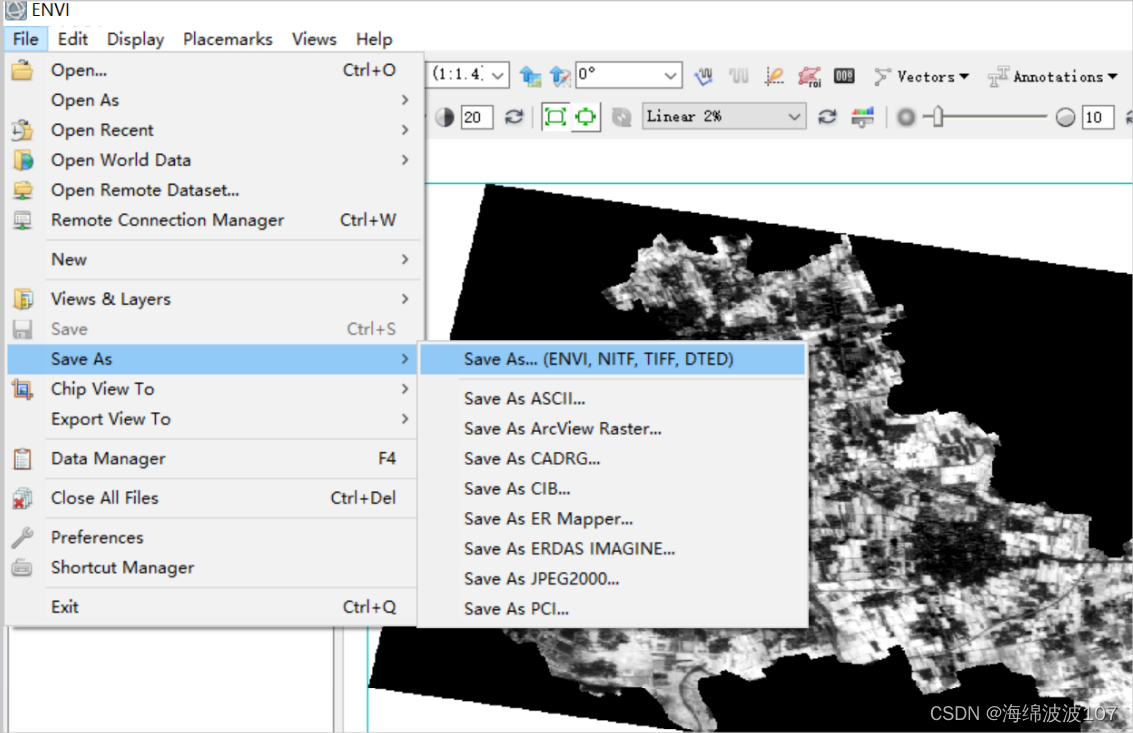

最后将该处理结果保存为TIFF格式影像。
