Graphviz保姆级安装教程及应用(.dot转.png)

Graphviz安装

官网链接:进入官网
网盘链接:stable_windows_10_cmake_Release_x64_graphviz-install-2.47.1-win64.exe
提取码:r7im

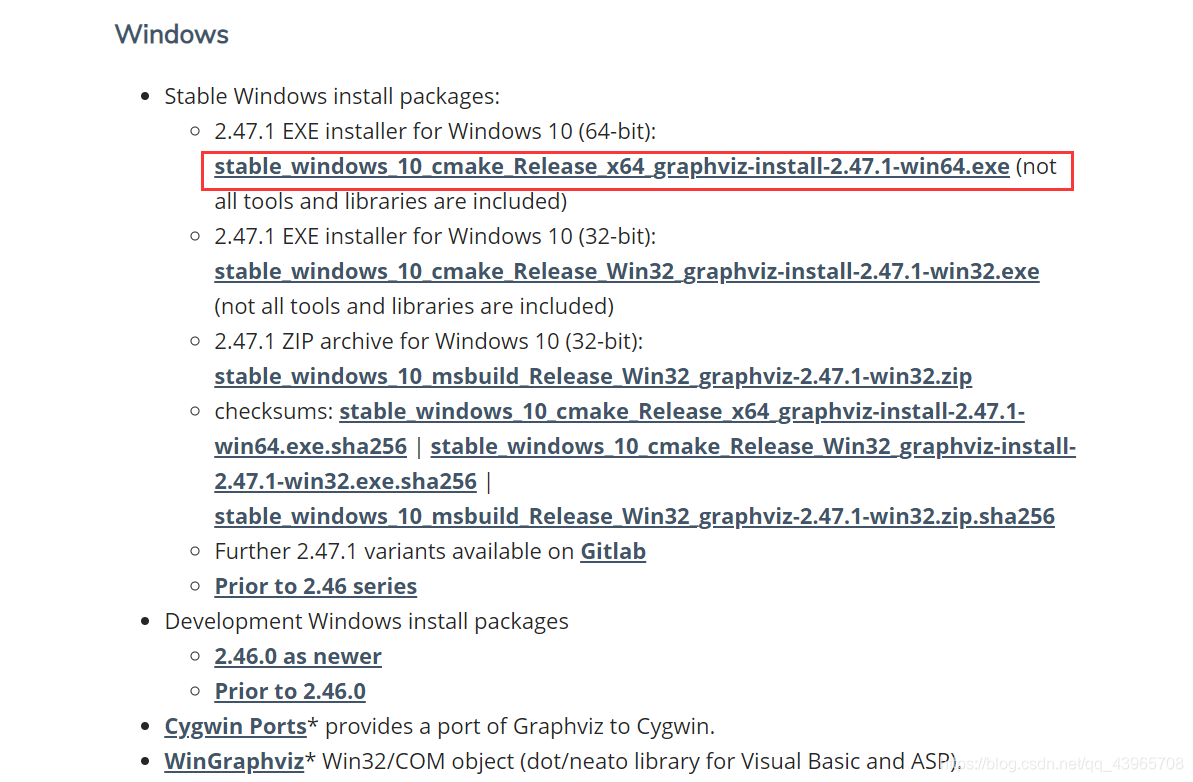

进入官网,直接对应自己的配置下载即可。
在这里插入图片描述

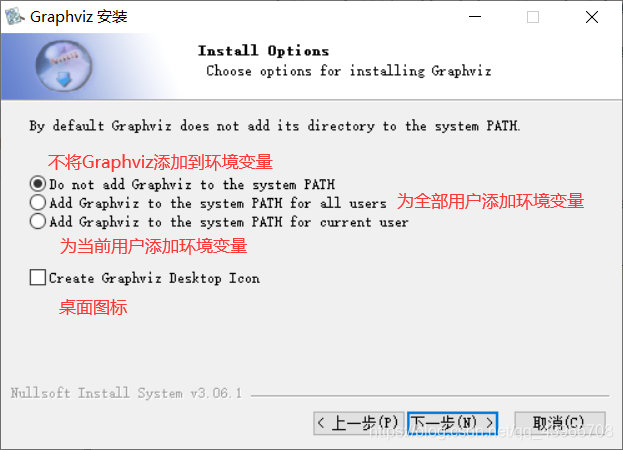

安装时直接点下一步、我接受,到如下界面时,要注意看需不需要它来添加环境变量
在这里插入图片描述

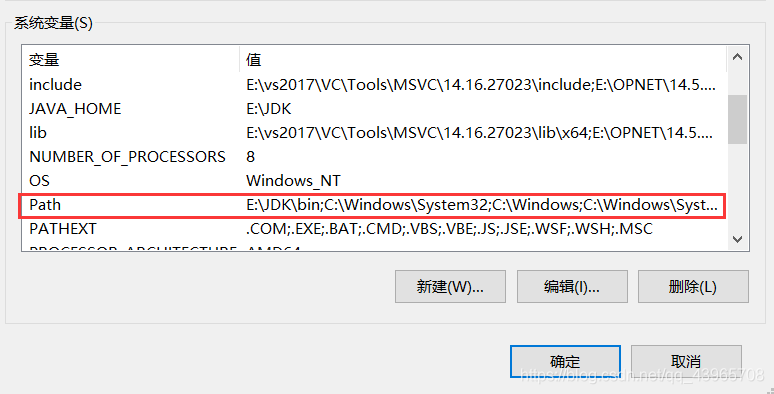

添不添加都行,我是之后自己加的。此电脑——右键——属性——高级系统设置——环境变量
在这里插入图片描述
双击进入,添加bin文件下的路径。
在这里插入图片描述

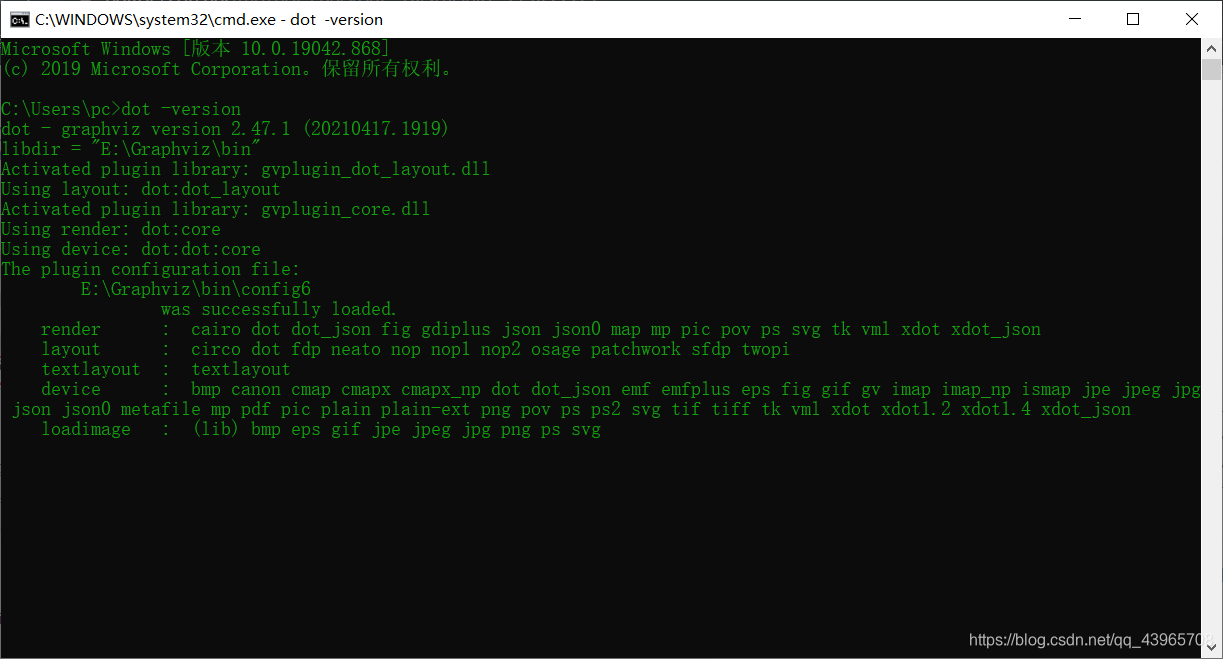

再进入windows命令行界面,输入dot -version,然后按回车,如果显示graphviz的相关版本信息,则安装配置成功。
在这里插入图片描述


将.dot文件转为.png文件

进入windows命令行界面,进入.dot文件所在路径,然后输入如下命令即可。

dot -Tpng test_tree.dot -o test_tree.png
