STM32项目分享：智能家居（机智云）系统

目录

一、前言

二、项目简介

1.功能详解

2.主要器件

三、原理图设计

四、PCB硬件设计

1.PCB图

2.PCB板及元器件图

五、程序设计

六、实验效果

七、资料内容

项目分享

---

一、前言

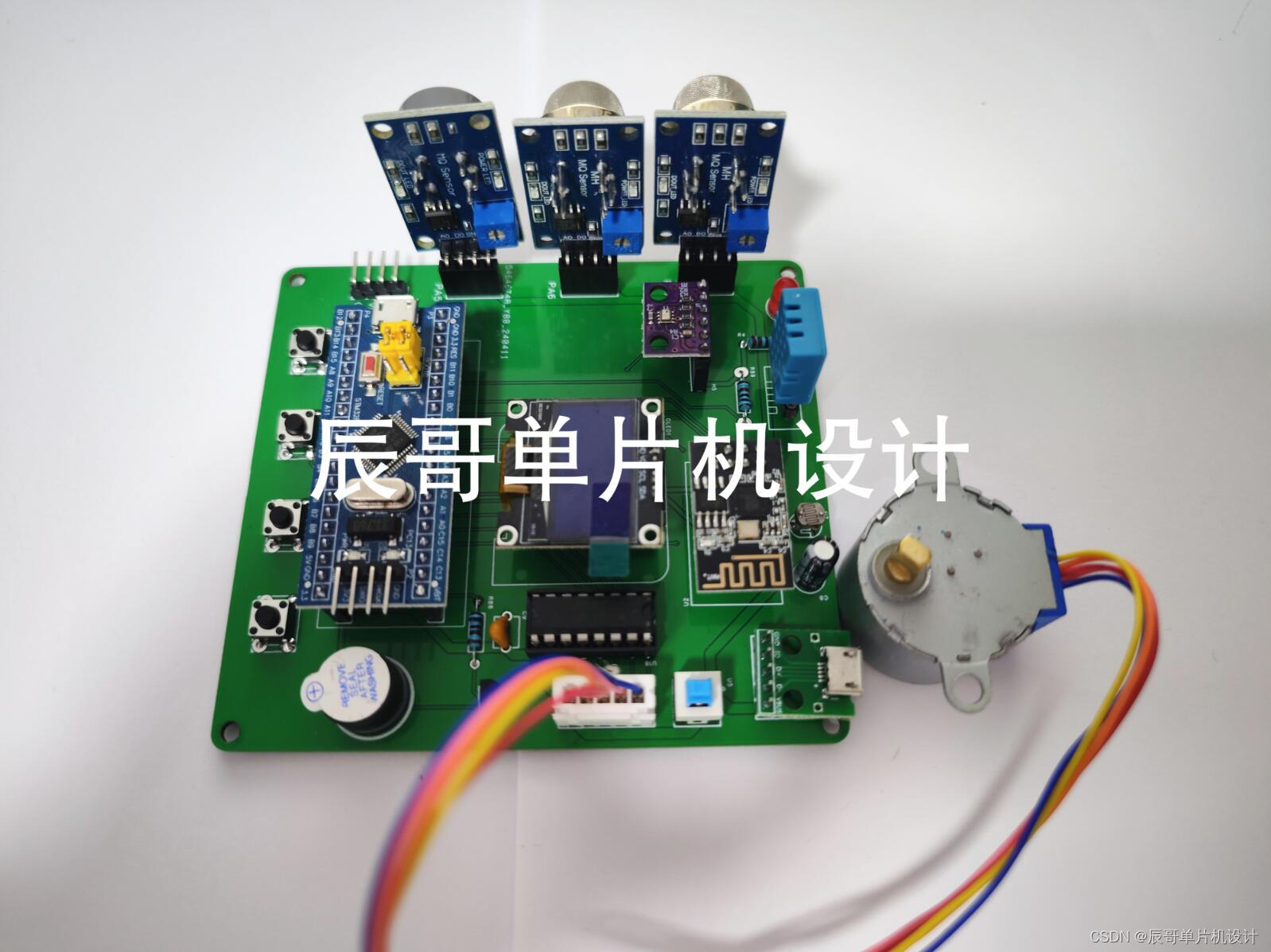

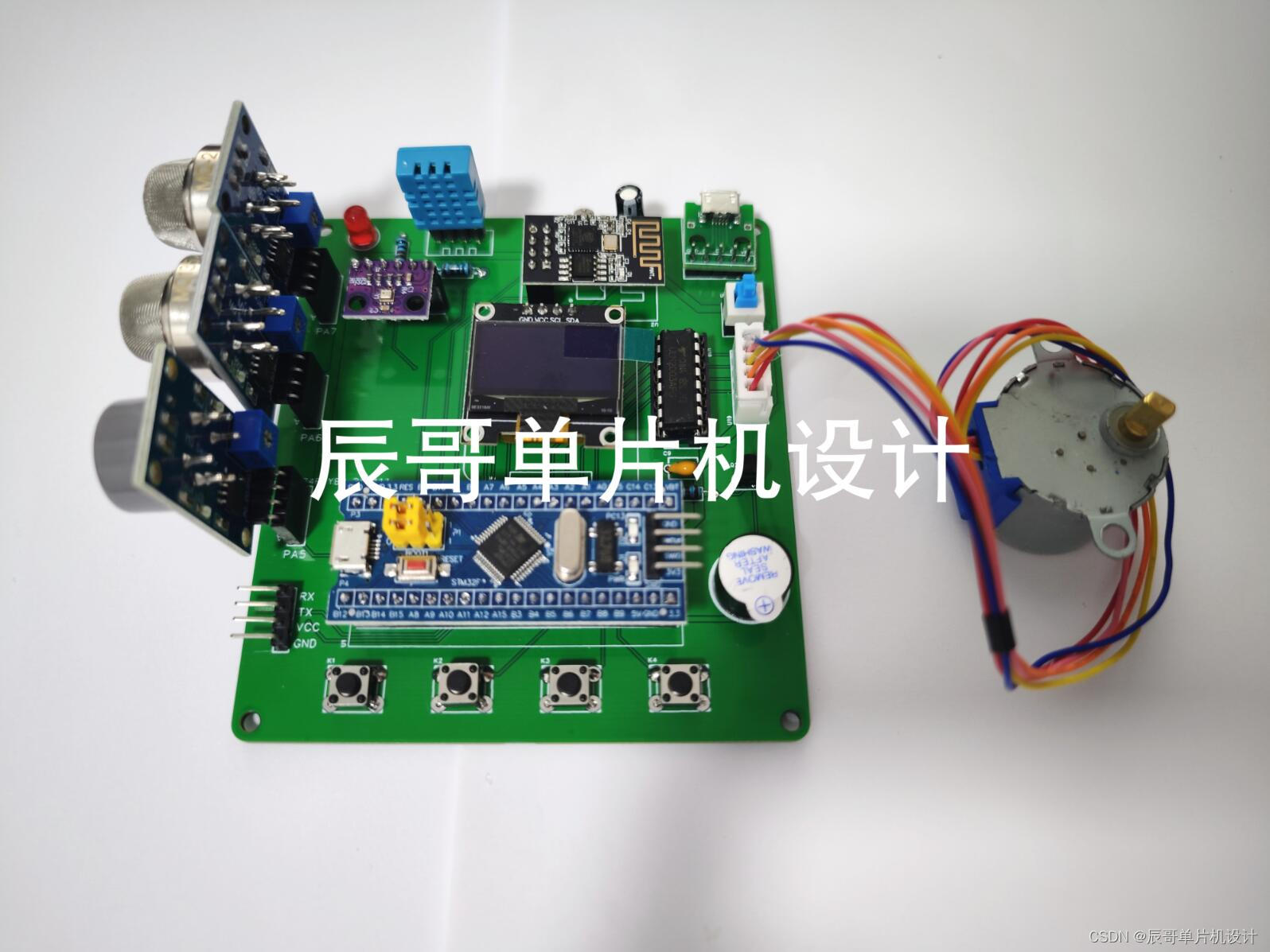

项目成品图片：

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1qb4y1N7mr/?share_source=copy_web&vd_source=097fdeaf6b6ecfed8a9ff7119c32faf2

（资料分享见文末）

二、项目简介

1.功能详解

基于STM32的智能家居（机智云）系统。

功能如下：

1. 采集温湿度：系统通过DHT11模块采集温湿度
2. 烟雾监测：通过MQ-2模块采集环境中烟雾浓度
3. 煤气监测：通过MQ-7一氧化碳模块采集环境中一氧化碳浓度
4. 空气质量监测：通过MQ-7空气质量传感器采集环境空气质量情况
5. 大气压强采集：通过BMP280采集环境气压大小
6. 窗帘控制：通过步进电机模拟窗帘开关
7. LED灯控制：控制LED灯
8. OLED显示：显示温湿度、烟雾浓度、一氧化碳浓度、空气质量、大气压强等信息
9. 蜂鸣器报警：危险情况下本地蜂鸣器触发报警
10. 自动模式：设置自动模式，系统根据光强大小控制窗帘和LED灯的开闭
11. 手动模式：设置手动模式，APP手动控制窗帘和LED灯的开关
12. WIFI通信：使用ESP8266等进行WiFi远程通信
13. APP功能：使用机智云APP，包括功能有控制并显示LED灯和窗帘的状态、显示当前温湿度、烟雾浓度、一氧化碳浓度和空气质量等信息。

2.主要器件

• STM32F103C8T6最小系统板
• DHT11温湿度传感器
• OLED显示屏（7针SPI协议）
• WiFi模块（ESP8266-01s）
• MQ-2烟雾传感器
• MQ-7一氧化碳传感器
• MQ-135空气质量传感器
• BMP280气压传感器
• 28BYJ51步进电机
• 蜂鸣器
• LED灯

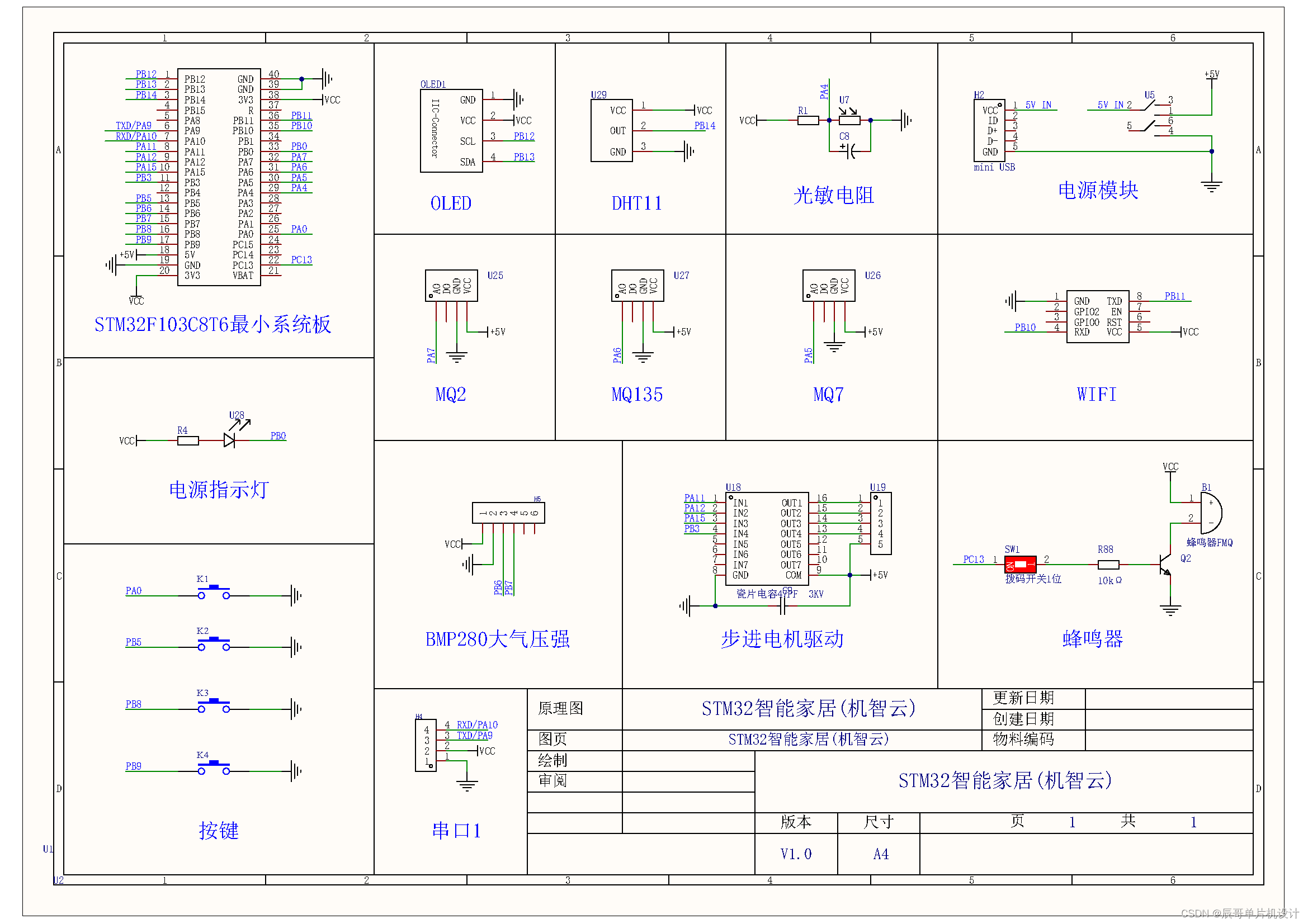

三、原理图设计

​

四、PCB硬件设计

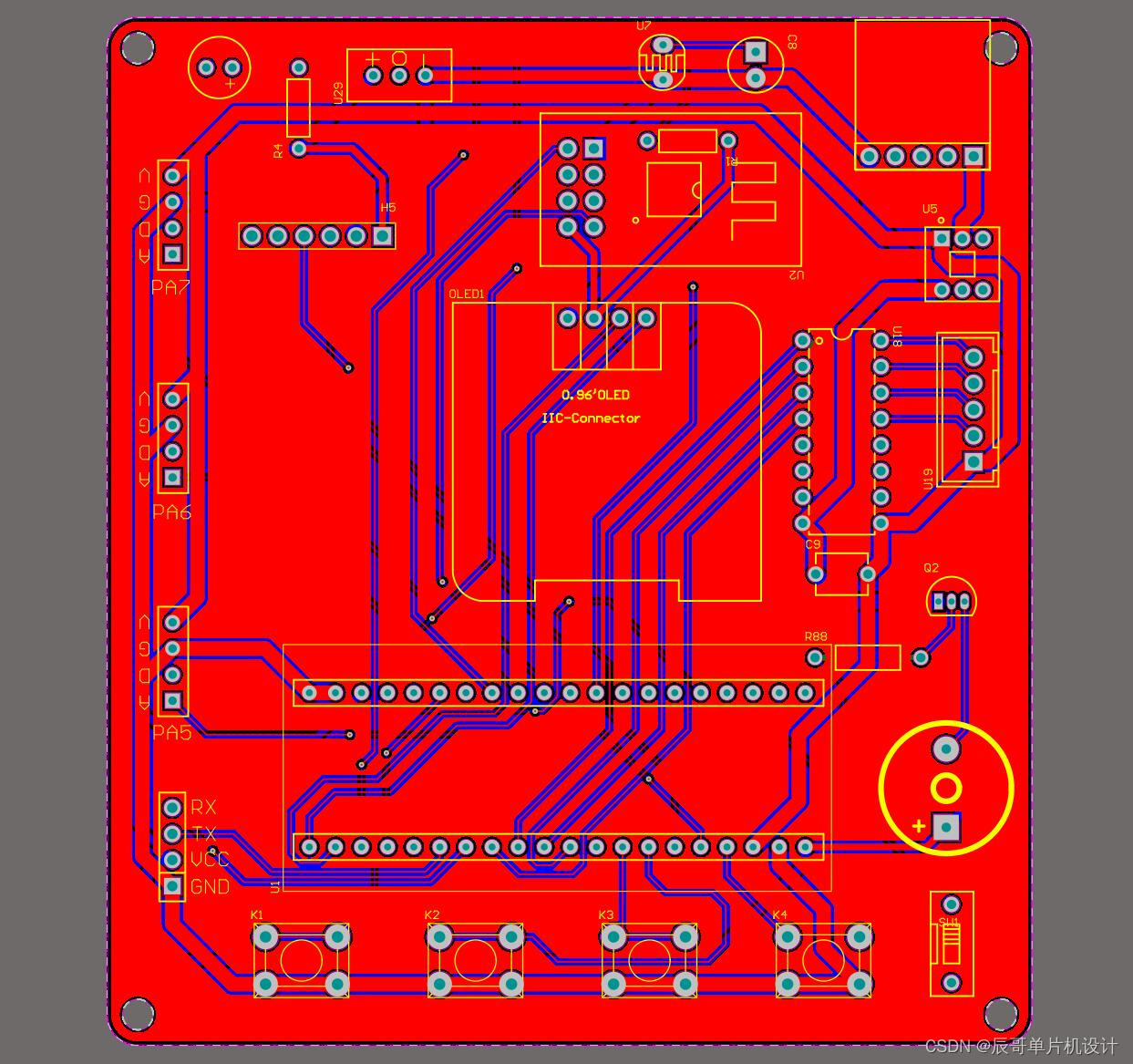

1.PCB图

​​

2.PCB板及元器件图

​

五、程序设计

int main(void)
{
	u8 t=0;
	int key_value;		//按键值
	uart_init(115200);	 		//串口初始化为115200
	delay_init();	    //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	Adc1_Channe_Init();			//ADC通道初始化
	KEY_Init();					//按键引脚初始化
	bmp280Init();
	//while(DHT11_Init());
	LED_Init();		  			//初始化与LED连接的硬件接口
	MOTOR_Init();
	OLED_Init();				//OLED初始化
	OLED_Clear();				//OLED清屏
	Gizwits_Init();
	gizwitsSetMode(WIFI_AIRLINK_MODE);//Air-link模式接入
	delay_ms(500);
while(1)
	{
		Get_Data(0);
		if(gz_value<=A_gz_value&&mode==0)
		{
			LED0=0;
			curtain_flag=0;
		}else if(gz_value>A_gz_value&&mode==0){
			LED0=1;
			curtain_flag=1;
		}
		if(last_curtain_flag!=curtain_flag&&mode==0)
		{
			BUJING_Cotrol(curtain_flag,3,270);
			last_curtain_flag = curtain_flag;
		}
		if(last_curtain_flag!=currentDataPoint.valueCurtain&&mode==1)
		{
			BUJING_Cotrol(currentDataPoint.valueCurtain,3,270);
			curtain_flag = currentDataPoint.valueCurtain;
			last_curtain_flag = currentDataPoint.valueCurtain;
		}
		if(mode==1)
		{
			LED0=!currentDataPoint.valueLED;
		}
if(DHT11_Temp>=A_DHT11_Temp||DHT11_Hum<=A_DHT11_Hum||Pre>=A_pre||m135_value<=A_m135_value||m2_value>=A_m2_value||m7_value>=A_m7_value)
		{
			BEEP=!BEEP;
		}else BEEP = 0;

		key_value = KEY_Scan(0);
		if(key_value==2)
		{
			display_contrl++;
		}
		if(display_contrl%2==0&&t>=10)
		{
			OLED_ShowCHinese(0,0,0);
			OLED_ShowCHinese(16,0,2);
			sprintf((char*)buff,":%2dC",DHT11_Temp);
			OLED_ShowString(32,0,buff,16);	//显示温度
			OLED_ShowCHinese(64,0,1);
			OLED_ShowCHinese(82,0,2);
			sprintf((char*)buff,":%2d%%",DHT11_Hum);
			OLED_ShowString(96,0,buff,16);//显示湿度

			OLED_ShowCHinese(0,2,3);
			OLED_ShowCHinese(16,2,4);
			sprintf((char*)buff,":%2dhpa     ",Pre);
			OLED_ShowString(32,2,buff,16);//显示气压

			OLED_ShowCHinese(0,4,5);
			OLED_ShowCHinese(16,4,6);
			OLED_ShowCHinese(32,4,7);
			OLED_ShowCHinese(48,4,8);
			sprintf((char*)buff,":%4dppm",gz_value);
			OLED_ShowString(64,4,buff,16);//显示光照强度

			OLED_ShowCHinese(0,6,9);
			OLED_ShowCHinese(16,6,10);
			OLED_ShowCHinese(32,6,11);
			OLED_ShowCHinese(48,6,12);
			sprintf((char*)buff,":%4dppm",m135_value);
			OLED_ShowString(64,6,buff,16);//显示空气质量
		}else if(display_contrl%2==1&&t>=10)
		{
			OLED_ShowCHinese(0,0,13);
			OLED_ShowCHinese(16,0,14);
			OLED_ShowCHinese(32,0,15);
			OLED_ShowCHinese(48,0,16);
			sprintf((char*)buff,":%4dppm",m2_value);
			OLED_ShowString(64,0,buff,16);//显示M2数据

			OLED_ShowCHinese(0,2,17);
			OLED_ShowCHinese(16,2,18);
			OLED_ShowCHinese(32,2,19);
			OLED_ShowCHinese(48,2,20);
			sprintf((char*)buff,":%4dppm",m7_value);
			OLED_ShowString(64,2,buff,16);//显示M7数据

			OLED_ShowCHinese(0,4,5);
			OLED_ShowCHinese(16,4,6);
			OLED_ShowCHinese(32,4,7);
			OLED_ShowCHinese(48,4,8);
			sprintf((char*)buff,":%4dppm",gz_value);
			OLED_ShowString(64,4,buff,16);//显示光照强度

			OLED_ShowCHinese(0,6,9);
			OLED_ShowCHinese(16,6,10);
			OLED_ShowCHinese(32,6,11);
			OLED_ShowCHinese(48,6,12);
			sprintf((char*)buff,":%4dppm",m135_value);
			OLED_ShowString(64,6,buff,16);//显示M135数据
		}
		userHandle();		//用户数据采集
		WIFI_Contection(key_value);//WiFi连接控制
		gizwitsHandle((dataPoint_t *)&currentDataPoint);//机智云协议处理
		Canshu_Change(key_value);
		t++;
		delay_ms(100);
	}
}

六、实验效果

​

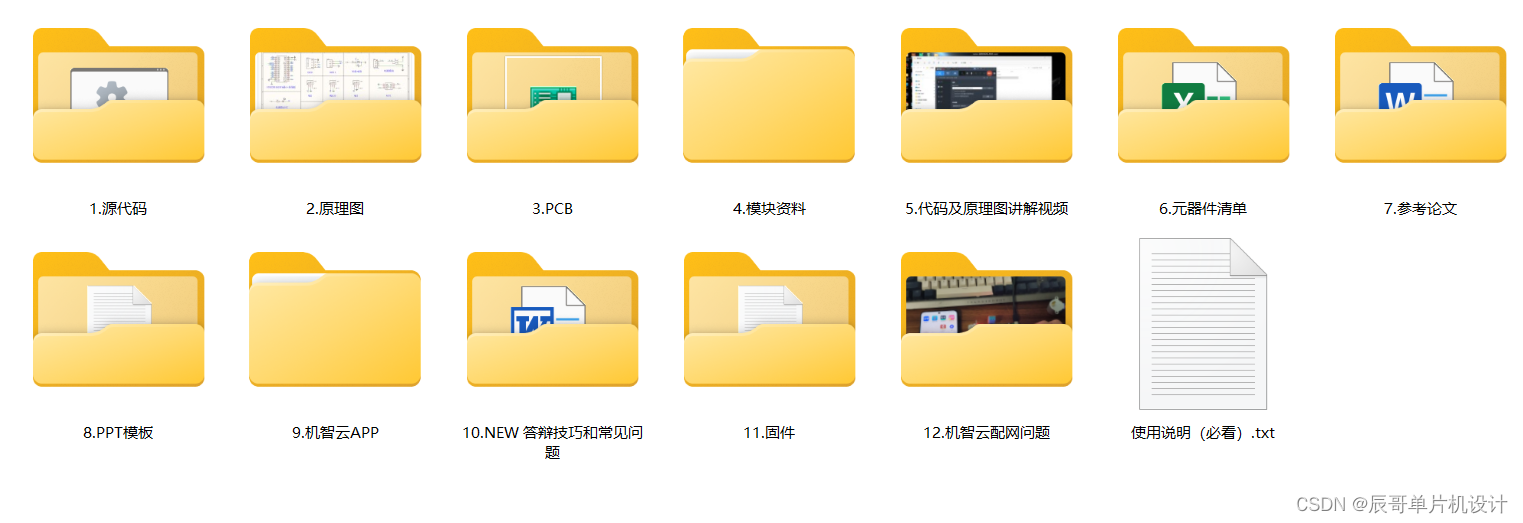

七、资料内容

​
