一、介绍

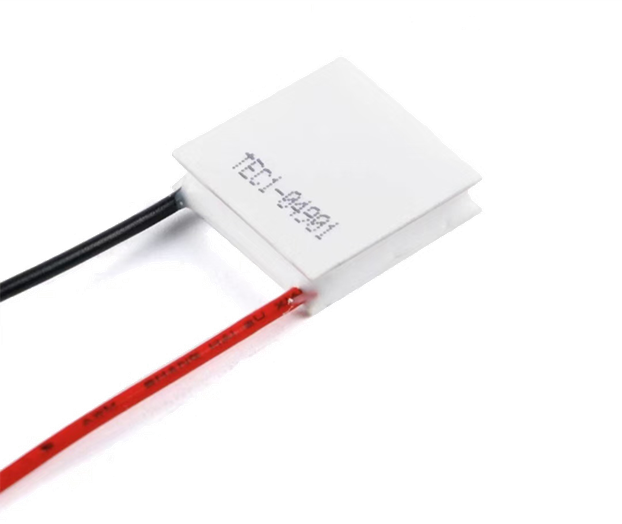

        半导体制冷片(又称热电模块),是利用半导体材料的珀耳帖效应制造的一种新型制冷元件。它具有制冷速度快、温差大、热转换效率高、结构紧凑使用方便、无公害的优点。被广泛应用于一些空间受到限制,可靠性要求高,无制冷剂污染的场合。比如汽车、科研、光学、生化、工业和消费品等等。

以下是TEC制冷片的参数:

名称

半导体制冷片

工作电压

DC 5V

材质

碲化铋材料(Bi2Te

引线材质

耐高温导线

引线长度

12.5cm

哔哩哔哩视频链接:

TEC制冷片模块(5V STM32)

(资料分享见文末)

二、传感器原理

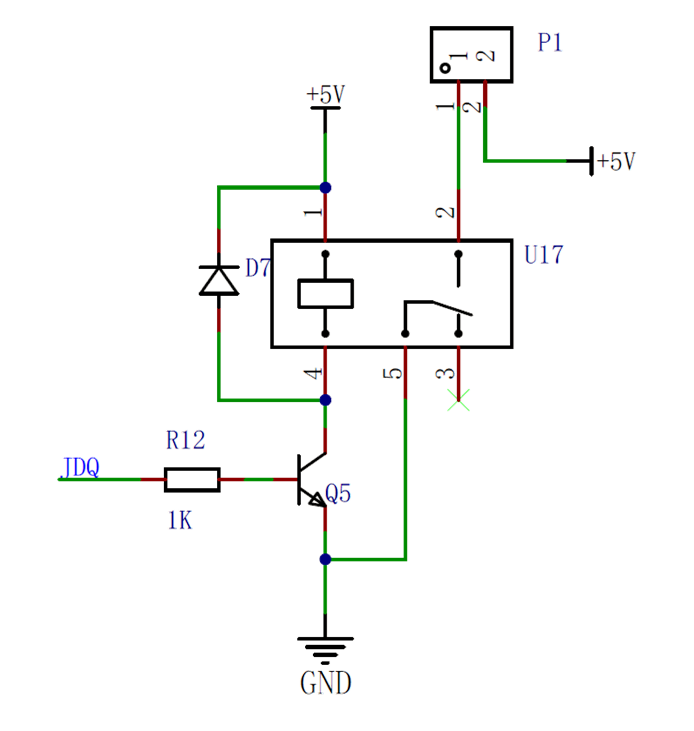

1.原理图

2.引脚描述

引脚名称

描述

DC+

电源正极

DC-

电源负极

IN

控制信号

NO

常开接口

COM

公共接口

NC

常闭接口

三、程序设计

1.使用STM32F103C8T6通过按键和继电器模块来控制制冷片模块完成开关的操作。

制冷片

PA0

KEY

PA1

OLED_SCL

PB11

OLED_SDA

PB10

main文件

#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "jdq.h"
#include "key.h"

/*****************辰哥单片机设计******************
											STM32
 * 项目			:	TEC1制冷片模块实验
 * 版本			: V1.0
 * 日期			: 2025.2.5
 * MCU			:	STM32F103C8T6
 * 接口			:	参看jdq.h
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/

int key = 0;
int key_state = 0;

int main(void)
{

  SystemInit();//配置系统时钟为72M
	delay_init(72);
	LED_Init();
	LED_On();
	JDQ_Init();
	USART1_Config();//串口初始化
	Key_Init();
	OLED_Init();
	printf("Start \n");
	delay_ms(1000);

	OLED_Clear();
	//显示“制冷片状态:”
	OLED_ShowChinese(0,0,0,16,1);
	OLED_ShowChinese(16,0,1,16,1);
	OLED_ShowChinese(32,0,2,16,1);
	OLED_ShowChinese(48,0,3,16,1);
	OLED_ShowChinese(64,0,4,16,1);
	OLED_ShowChar(80,0,':',16,1);

  while (1)
  {
		key = Key_GetData();

		if(key)
			key_state++;
		if(key_state%2==1)
		{
			JDQ_ON;
			LED_On();
			OLED_ShowChinese(56,30,5,16,1);		//开
		}

		if(key_state%2==0)
		{
			JDQ_OFF;
			LED_Off();
			OLED_ShowChinese(56,30,6,16,1);		//关
		}

  }
}


jdq.h文件

#ifndef __JDQ_H
#define	__JDQ_H
#include "stm32f10x.h"
#include "delay.h"
#include "sys.h"

/*****************辰哥单片机设计******************
											STM32
 * 文件			:	TEC1制冷片模块h文件
 * 版本			: V1.0
 * 日期			: 2025.2.5
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/


/***************根据自己需求更改****************/
// 继电器模块 GPIO宏定义

#define	JDQ_CLK							RCC_APB2Periph_GPIOA

#define JDQ_GPIO_PIN 				GPIO_Pin_0

#define JDQ_GPIO_PORT				GPIOA

#define JDQ_ON 		GPIO_SetBits(JDQ_GPIO_PORT,JDQ_GPIO_PIN)
#define JDQ_OFF 	GPIO_ResetBits(JDQ_GPIO_PORT,JDQ_GPIO_PIN)

/*********************END**********************/

void JDQ_Init(void);

#endif



jdq.c文件

#include "jdq.h"

/*****************辰哥单片机设计******************
											STM32
 * 文件			:	TEC1制冷片模块c文件
 * 版本			: V1.0
 * 日期			: 2025.2.5
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/


void JDQ_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(JDQ_CLK, ENABLE ); //配置时钟

	GPIO_InitStructure.GPIO_Pin = JDQ_GPIO_PIN;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(JDQ_GPIO_PORT,&GPIO_InitStructure);

	JDQ_OFF;
}

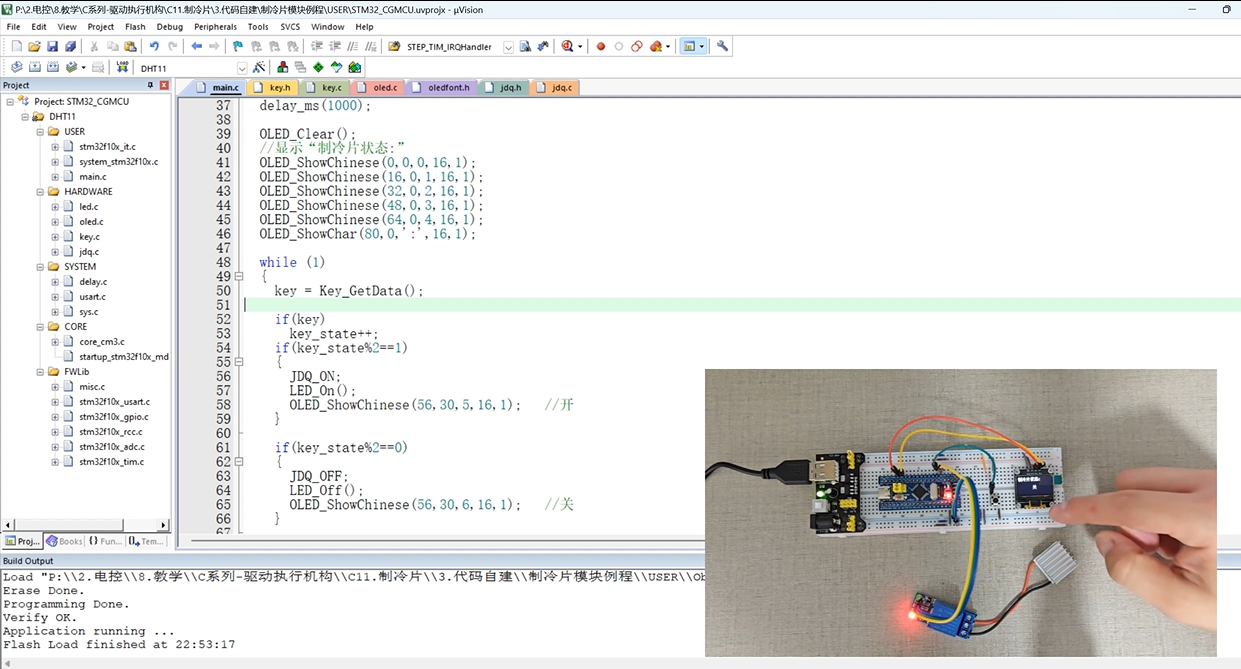

四、实验效果

五、资料获取

项目分享
