本博文介绍安信可PB-03F-Kit开发板的基本情况、开发环境搭建，以及以点亮LED为例介绍程序编写和固件烧录的操作流程。

0.硬件介绍

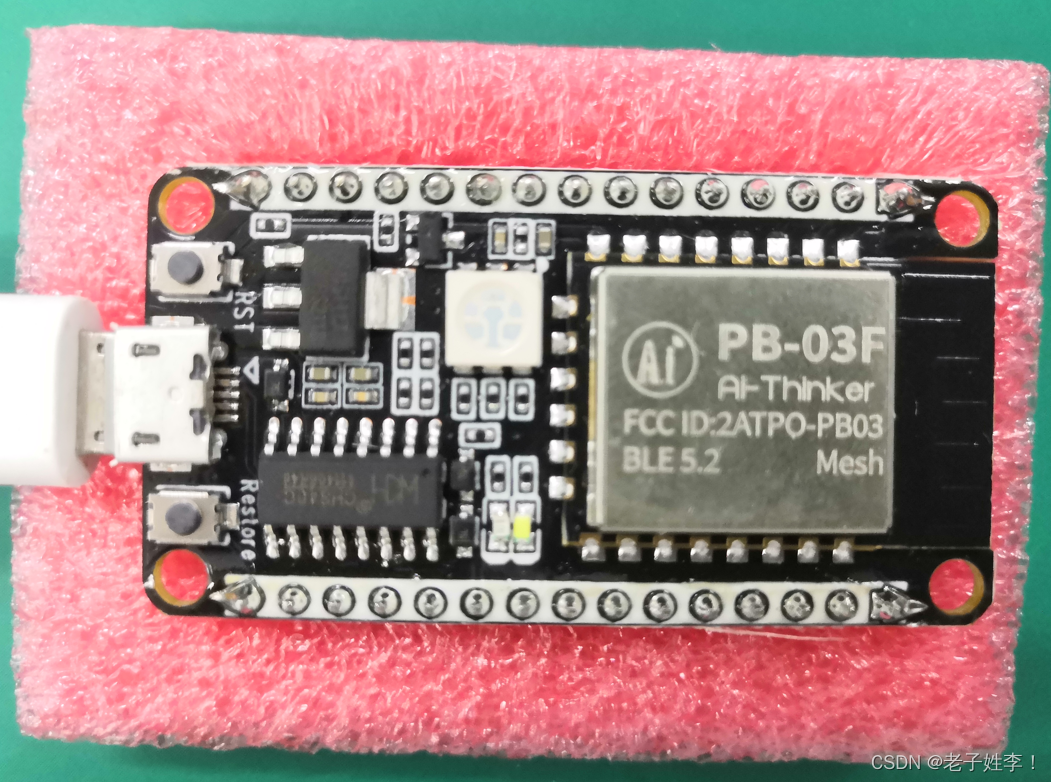

PB-03F-Kit 是针对 PB-03F 模组设计的。开发板实物如下图。
在这里插入图片描述

PB03模组介绍

PB-03是由深圳市安信可科技有限公司开发的蓝牙模块。使用的PHY6252这样一款高集成度的低功耗蓝牙系统级芯片(SoC)，专为物联网(IoT)、移动设备、可穿戴电子设备、智能家居等各种应用而设计。

支持BLE5.2。芯片内置 64 KB SRAM，256KB flash，96 KB ROM。
最重要的是强大且便宜。仅5元左右。

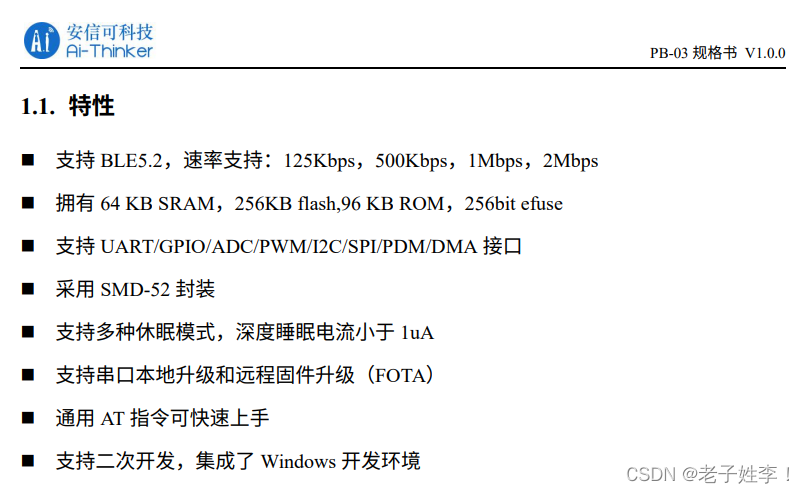

规格书介绍的特性如下：
在这里插入图片描述
其他详情可以参考安信可官网的规格书。

PB-03F-Kit开发板介绍

开发板外观图：
在这里插入图片描述

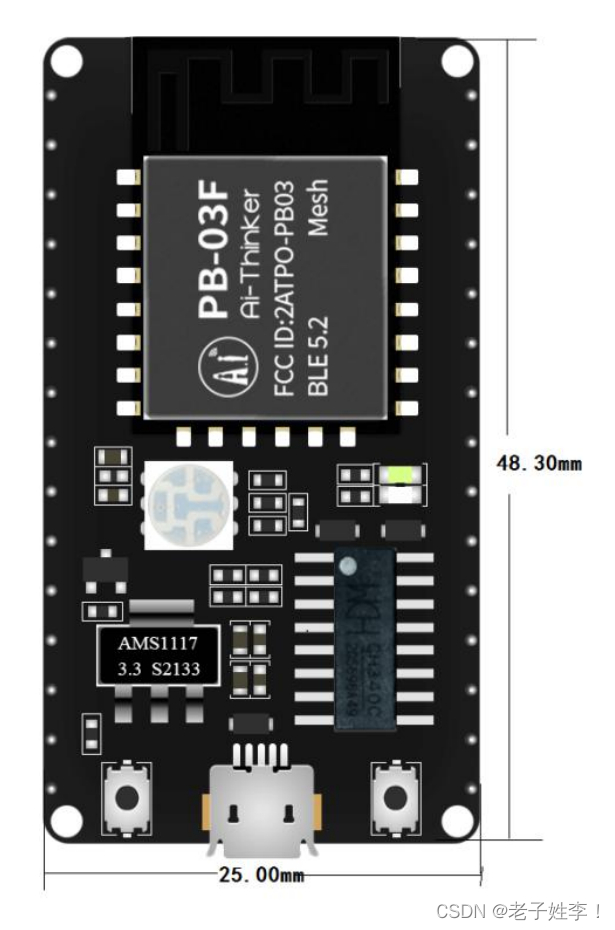

尺寸图：

板载有RGB 灯、按键、CH340等资源，可以很方便的进行二次开发。
在这里插入图片描述

1.资料获取

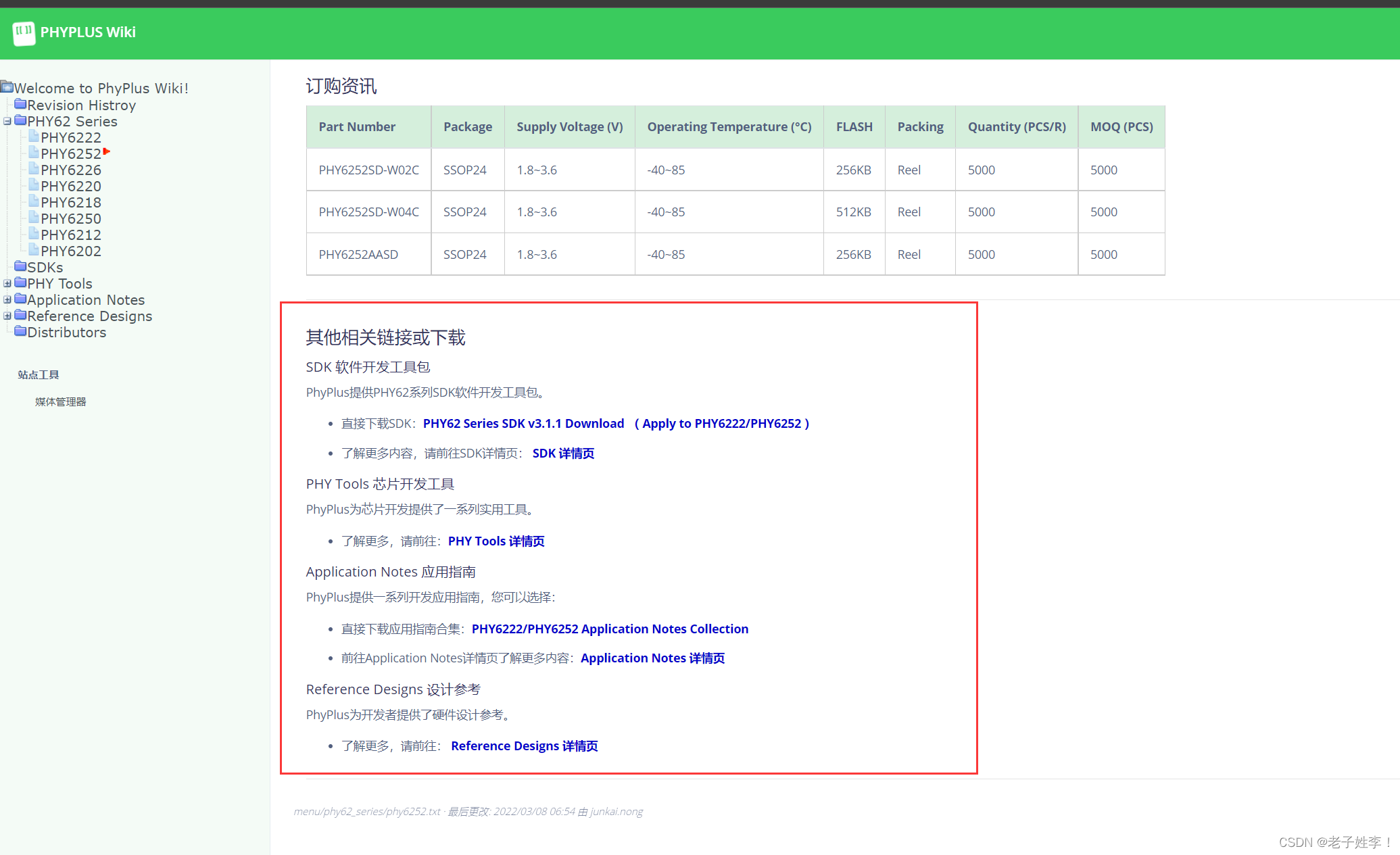

主要去安信可官网或奉加微下载一些需要的开发资料。

1.1 安信可官网

进入安信可官网下载一些需要的资料，如规格书等等。
操作图：安信可官网：
请添加图片描述

1.2 奉加微官网

官网链接：www.phyplusinc.com
下载需要的资料即可。
在这里插入图片描述

2.开发环境搭建

开发环境主要使用Keil5集成开发软件。

2.1 Keil5软件安装

keil5软件安装，百度一下教程这里就不赘述了。

2.2 SDK下载

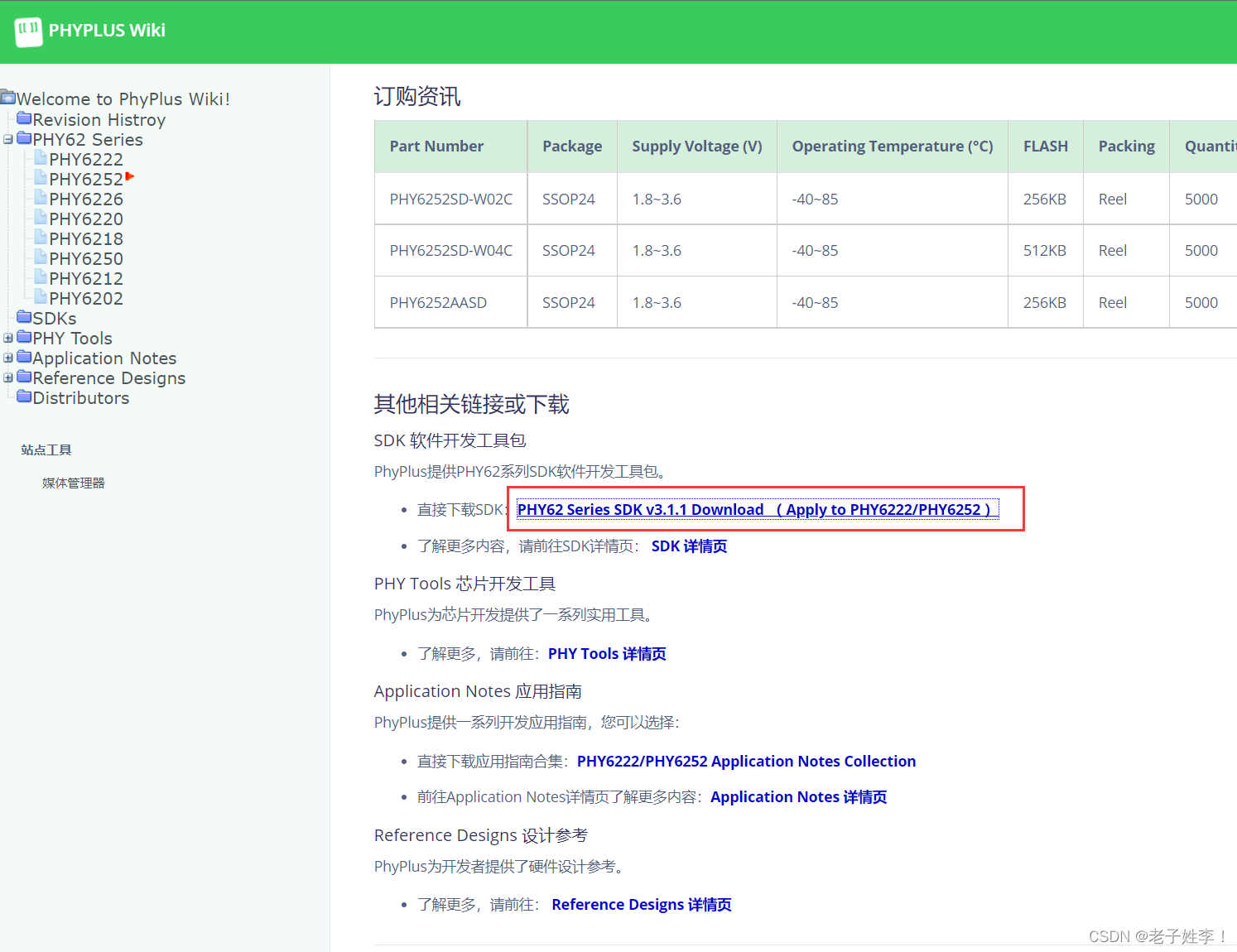

在官网下载SDK，然后解压。
在这里插入图片描述

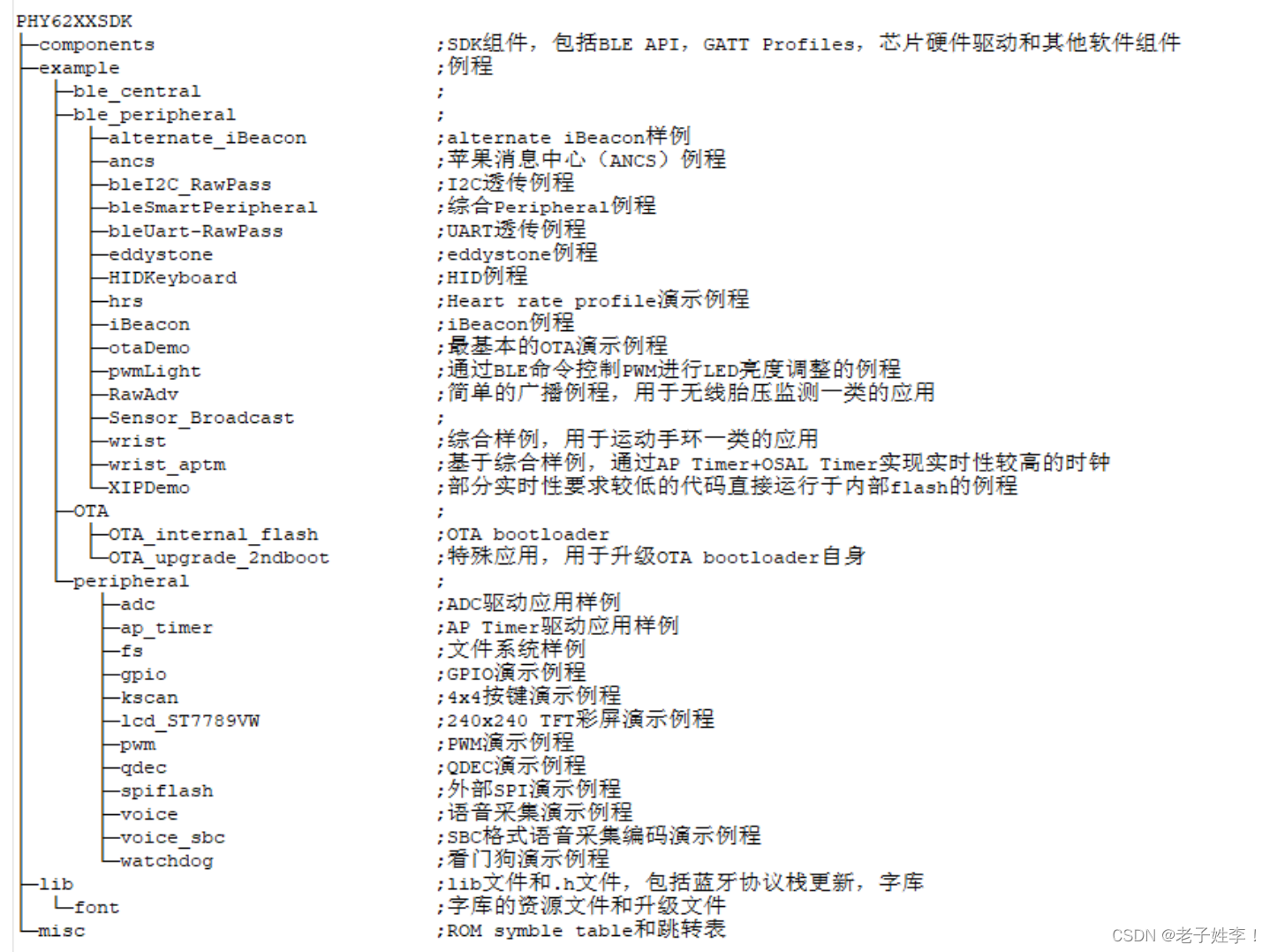

SDK目录结构

在这里插入图片描述

2.3.烧录工具下载

在官网下载PhyPlusKit软件
在这里插入图片描述

3.点灯程序编译(嵌入式的hello world)

3.1 LED原理图

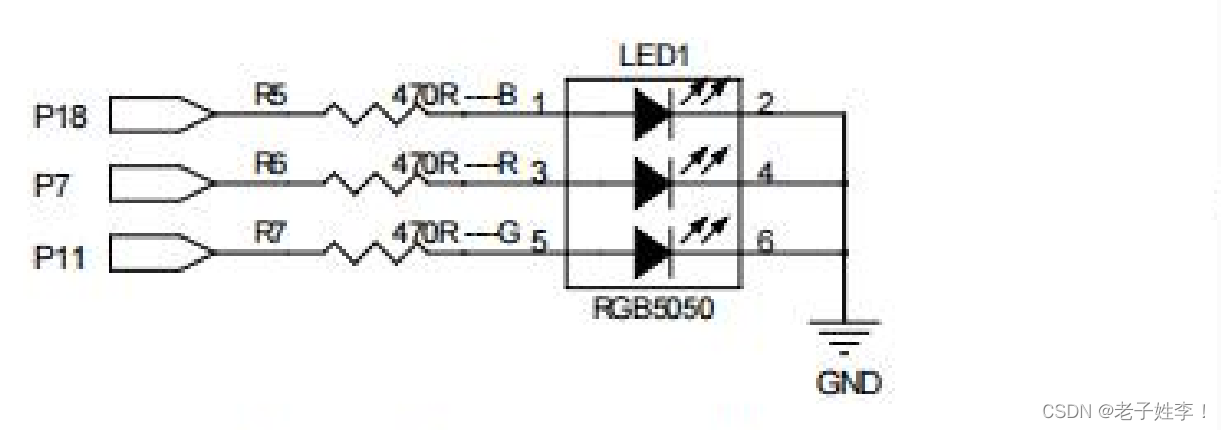

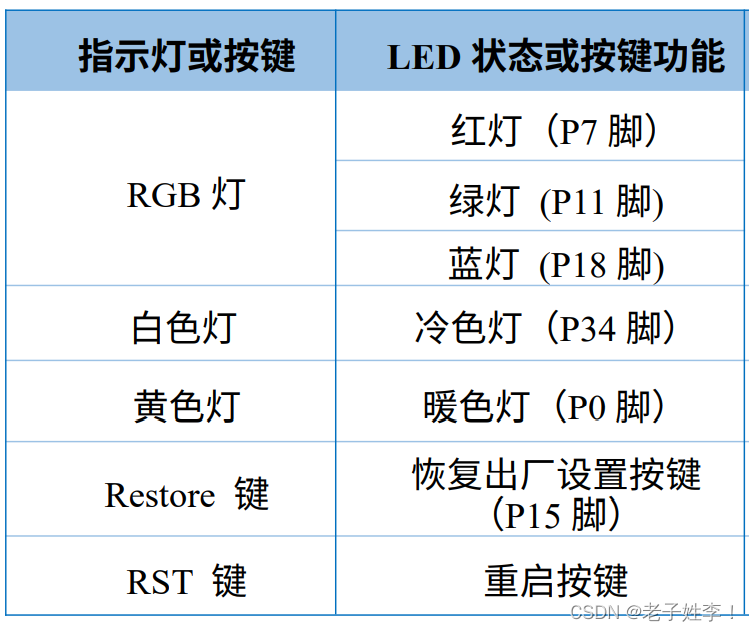

开发板板载有一个RGB灯，原理图如下。
我们将点亮蓝色（Blue）的LED，所以代码要做的工作就是控制P18（GPIO_18）输出高电平。
在这里插入图片描述

3.2 代码编写

在gpio例程的基础上修改代码即可。

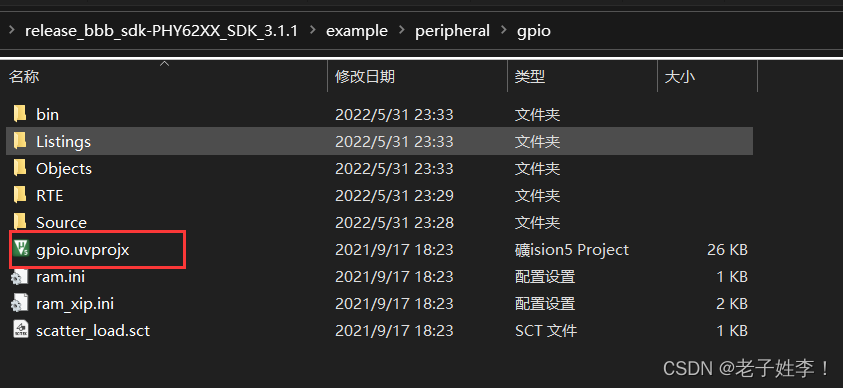

打开SDK下面的example\peripheral\gpio例程，双击下图工程文件。
在这里插入图片描述
建议关闭低功耗模式。
因为芯片休眠了，LED的输出也会关闭。

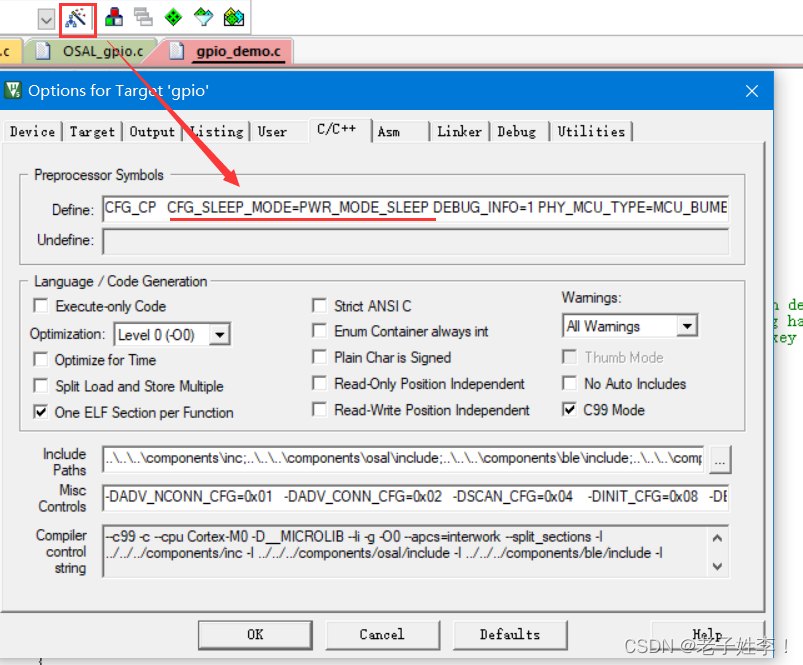

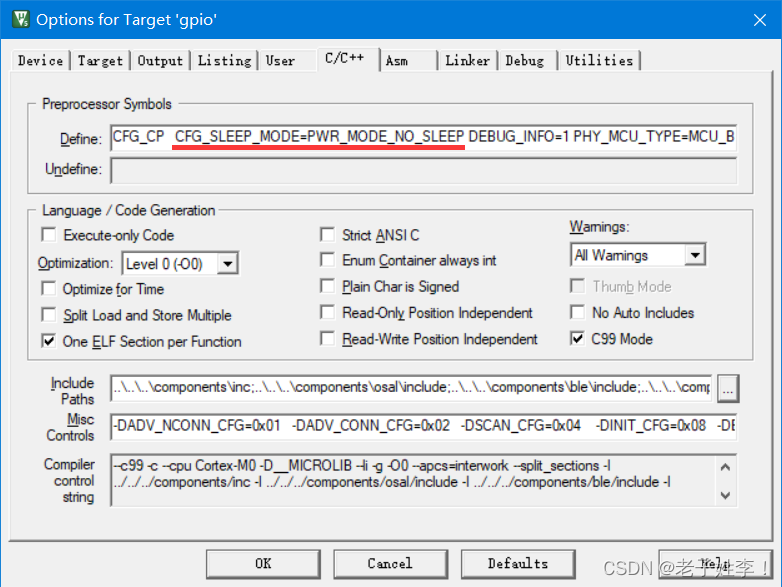

点击魔法棒，选择C/C++选项。

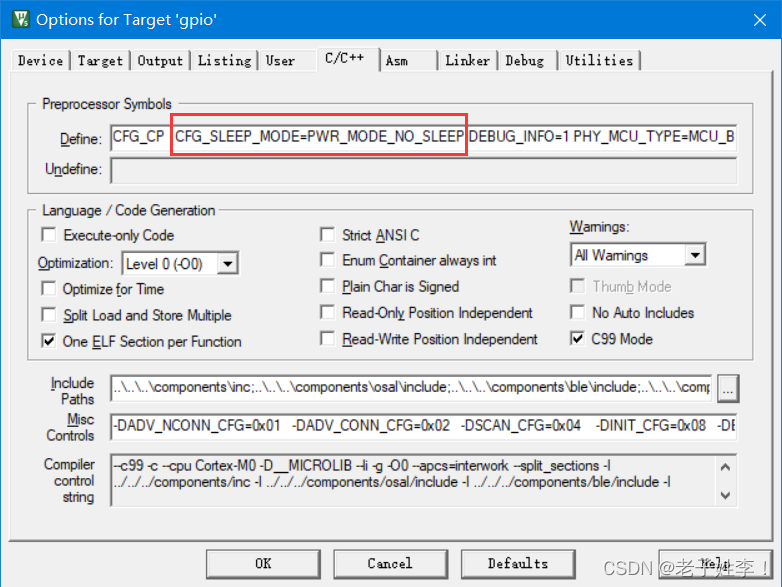

宏说明：

CFG_SLEEP_MODE=PWR_MODE_SLEEP ：使能低功耗模式，固件程序执行过程中，
会在空闲过程进入睡眠，睡眠之后调试器无法进行调试跟踪，断点也失效
CFG_SLEEP_MODE=PWR_MOD_NO_SLEEP ：关闭低功耗模式，固件程序执行过
程中，处理器一直处于唤醒状态。

将CFG_SLEEP_MODE=PWR_MODE_SLEEP修改为CFG_SLEEP_MODE=PWR_MOD_NO_SLEEP。
修改后如图：
在这里插入图片描述
修改gpio_demo.c函数
gpio示例演示的是按键功能，这里示例写的功能太复杂了。
我们将其简化为点亮蓝色LED（GPIO_18 输出高电平）。

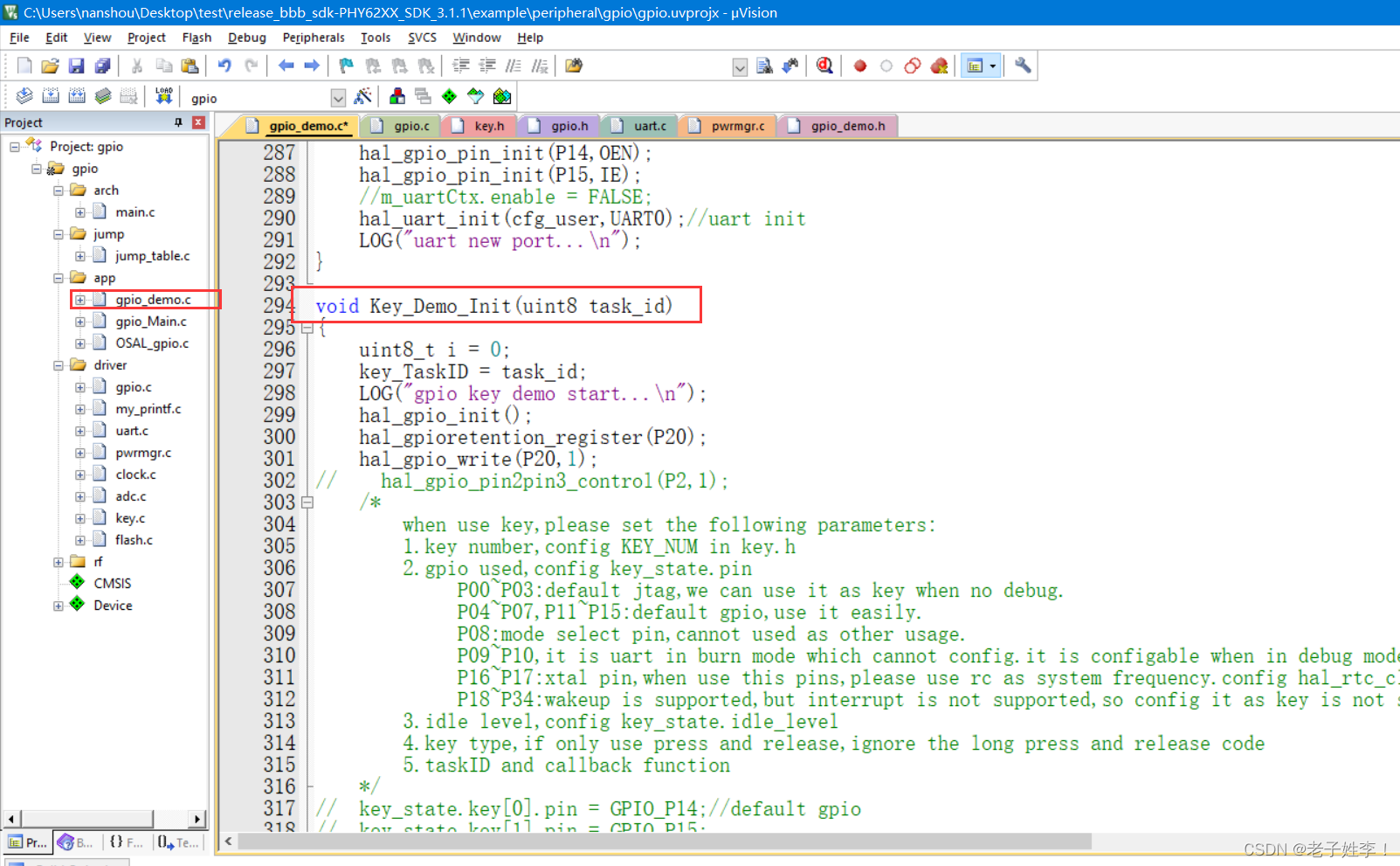

找到void Key_Demo_Init(uint8 task_id)将其全部注释掉。

替换为如下

修改后的参考代码为：

//void Key_Demo_Init(uint8 task_id)
//{
//    uint8_t i = 0;
//    key_TaskID = task_id;
//    LOG("gpio key demo start...\n");
//    hal_gpio_init();
//    hal_gpioretention_register(P20);
//    hal_gpio_write(P20,1);
    hal_gpio_pin2pin3_control(P2,1);
//    /*
//        when use key,please set the following parameters:
//        1.key number,config KEY_NUM in key.h
//        2.gpio used,config key_state.pin
//             P00~P03:default jtag,we can use it as key when no debug.
//             P04~P07,P11~P15:default gpio,use it easily.
//             P08:mode select pin,cannot used as other usage.
//             P09~P10,it is uart in burn mode which cannot config.it is configable when in debug mode.
//             P16~P17:xtal pin,when use this pins,please use rc as system frequency.config hal_rtc_clock_config(CLK_32K_RCOSC) in hal_init first.
//             P18~P34:wakeup is supported,but interrupt is not supported,so config it as key is not suggested.
//        3.idle level,config key_state.idle_level
//        4.key type,if only use press and release,ignore the long press and release code
//        5.taskID and callback function
//    */
  key_state.key[0].pin = GPIO_P14;//default gpio
  key_state.key[1].pin = GPIO_P15;
  key_state.key[2].pin = GPIO_P00;//default jtag
  key_state.key[3].pin = GPIO_P01;
  key_state.key[4].pin = GPIO_P02;
  key_state.key[5].pin = GPIO_P03;
  key_state.key[6].pin = GPIO_P16;//default xtal
  key_state.key[7].pin = GPIO_P17;//default xtal

  key_state.key[0].pin = GPIO_P09;
  key_state.key[1].pin = GPIO_P10;
//    key_state.key[0].pin = GPIO_P03;
  key_state.key[1].pin = GPIO_P15;

//    for(i = 0; i < HAL_KEY_NUM; ++i)
//    {
//        key_state.key[i].state = HAL_STATE_KEY_IDLE;
//        key_state.key[i].idle_level = HAL_LOW_IDLE;

//        if(key_state.key[i].pin == GPIO_P16)
//        {
//            hal_pwrmgr_register(MOD_USR2,NULL,P16_wakeup_handler);
//            hal_gpio_cfg_analog_io(key_state.key[i].pin,Bit_DISABLE);
//            LOG("P16 is used\n");
//        }
//        else if(key_state.key[i].pin == GPIO_P17)
//        {
//            hal_pwrmgr_register(MOD_USR3,NULL,P17_wakeup_handler);
//            hal_gpio_cfg_analog_io(key_state.key[i].pin,Bit_DISABLE);
//            LOG("P17 is used\n");
//        }
//        else if((key_state.key[i].pin == GPIO_P09) || (key_state.key[i].pin == GPIO_P10))
//        {
//            uart_port_reconfig();
//        }
//    }

  key_state.key[0].idle_level = HAL_LOW_IDLE;
  key_state.key[1].idle_level = HAL_HIGH_IDLE;
//    key_state.task_id = key_TaskID;
//    key_state.key_callbank = key_press_evt;
//    key_init();
//    osal_start_timerEx(key_TaskID, KEY_DEMO_ONCE_TIMER, 5000);
//    osal_start_reload_timer(key_TaskID, KEY_DEMO_CYCLE_TIMER, 5000);
//}
void Key_Demo_Init(uint8 task_id)
{
	key_TaskID = task_id;// 任务id，先暂时不用管。

	// 此写函数默认会调用hal_gpio_pin_init(pin,GPIO_OUTPUT);
	hal_gpio_write(GPIO_P18,HAL_HIGH_IDLE); // GPIO18 输出高电平，点亮LED
}

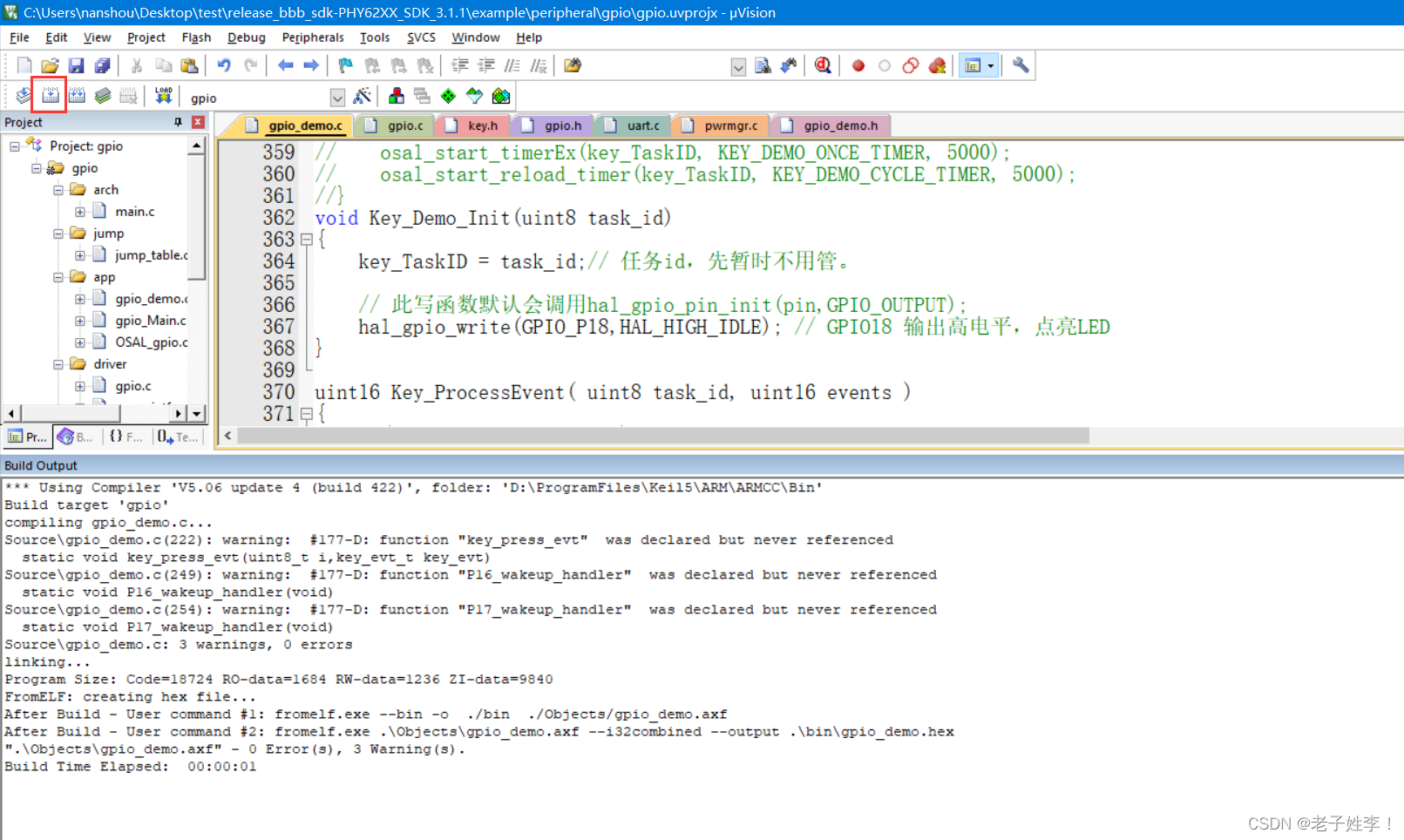

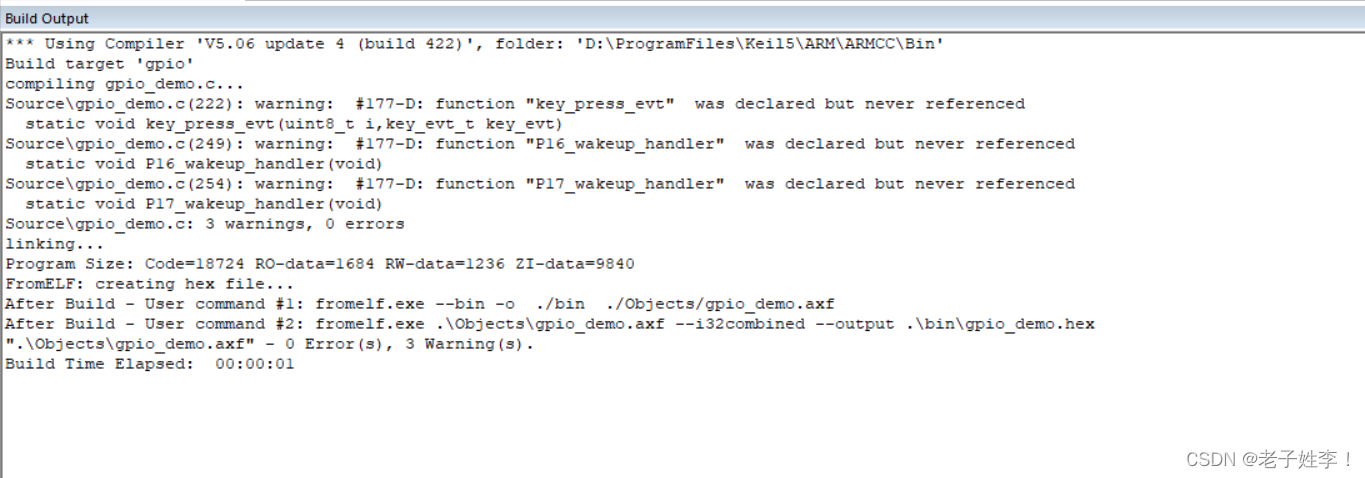

然后点击编译，如下图所示。
在这里插入图片描述
这里的编译有3个警告，是因为这个c文件定义了函数却没有调用。就点亮led可以暂时先忽略此警告。

After Build - User command #2: fromelf.exe .\Objects\gpio_demo.axf --i32combined --output .\bin\gpio_demo.hex

注意这一行的 --output .\bin\gpio_demo.hex告诉了我们输出的gpio_demo.hex固件在bin目录下。

4.程序烧录

4.1 安装串口驱动

开发板使用的驱动芯片是CH340，所以烧录之前先安装CH340的驱动。
安装方法，搜索一下就有，就不赘述了。

4.2 烧录工具

连接开发板，打开PhyPlusKit软件。打开串口COM3，选择UXTDWU。请添加图片描述
此时会看到右侧一直输出。说明开发板连接成功。

UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU
UART TX ASCII: UXTDWU

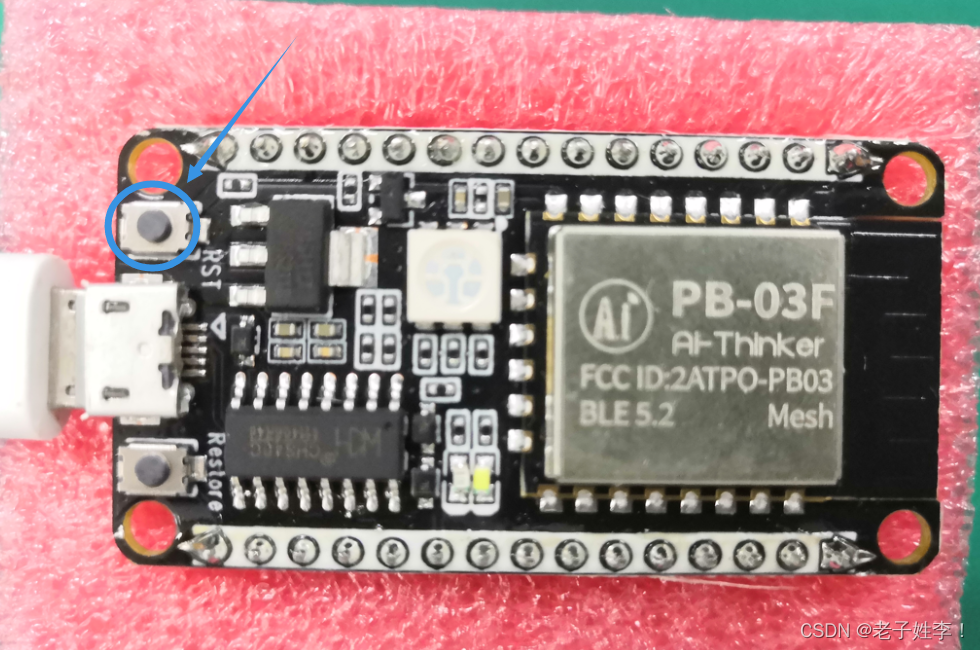

长按复位按键，大概2s左右后，松开复位键。
也就是如图所示的按键。
在这里插入图片描述

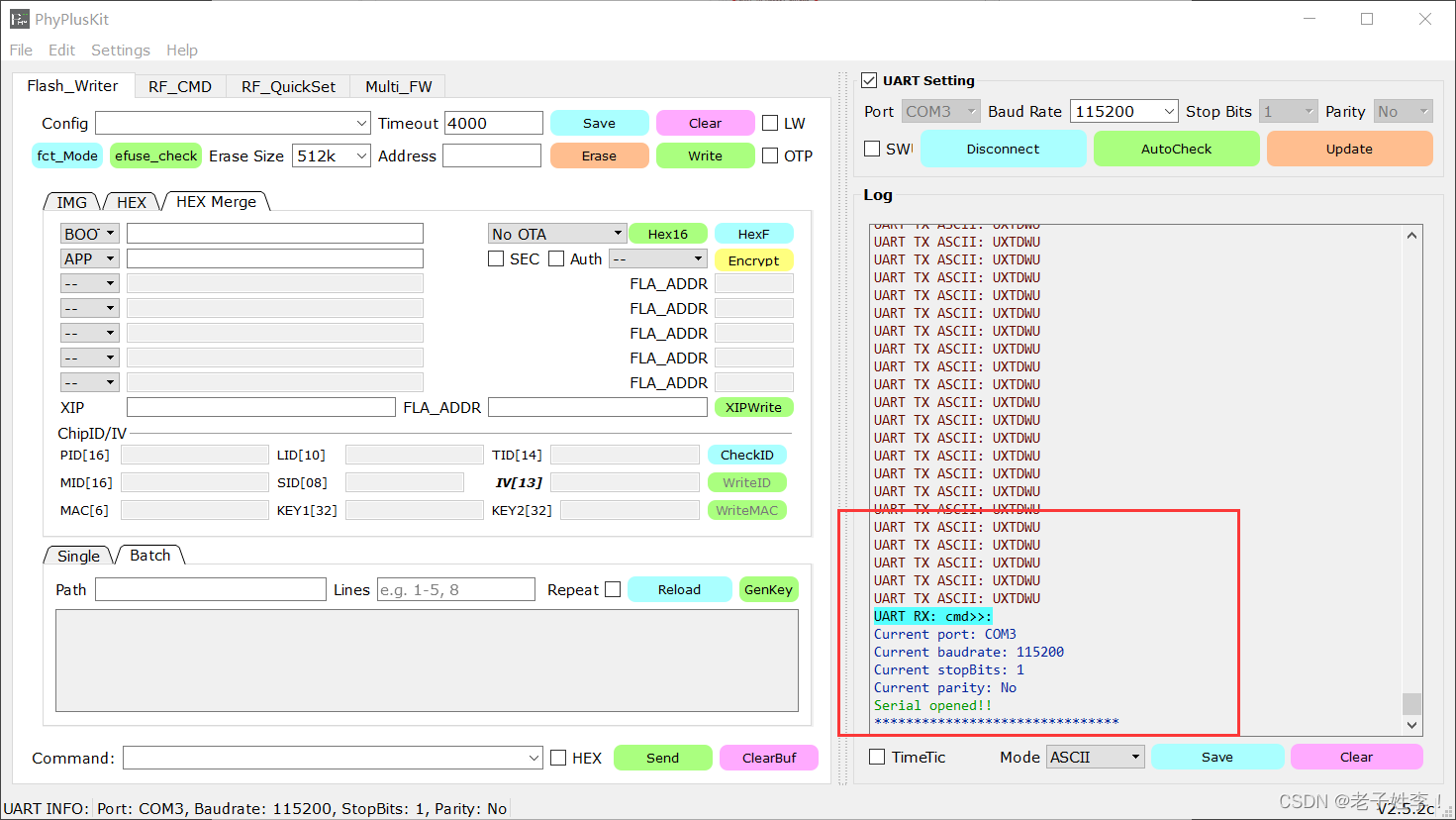

出现UART RX: cmd>>:字样，说明已经可以开始下载程序了。波特率选项自动变为11520，是正常现象。
在这里插入图片描述

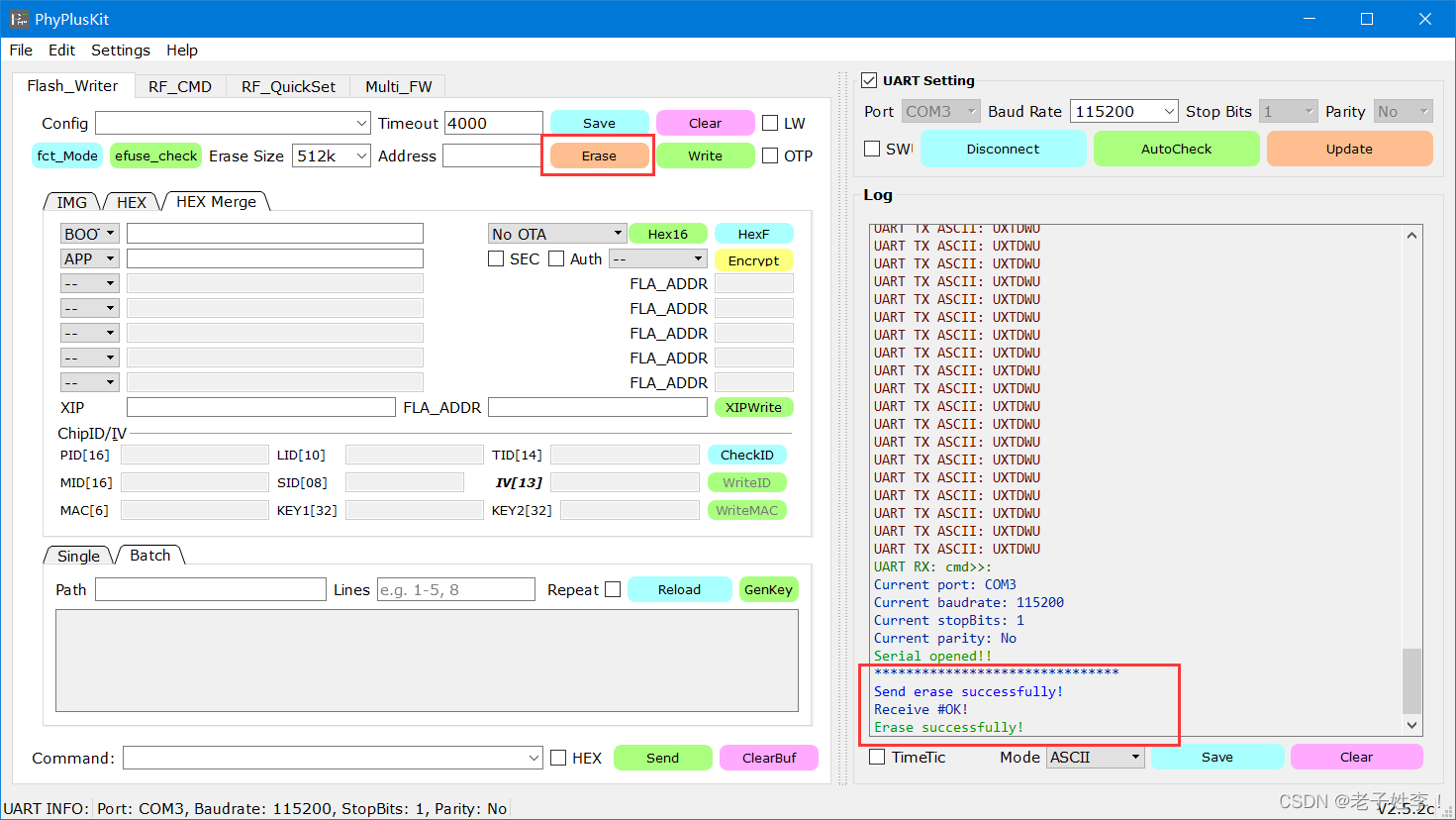

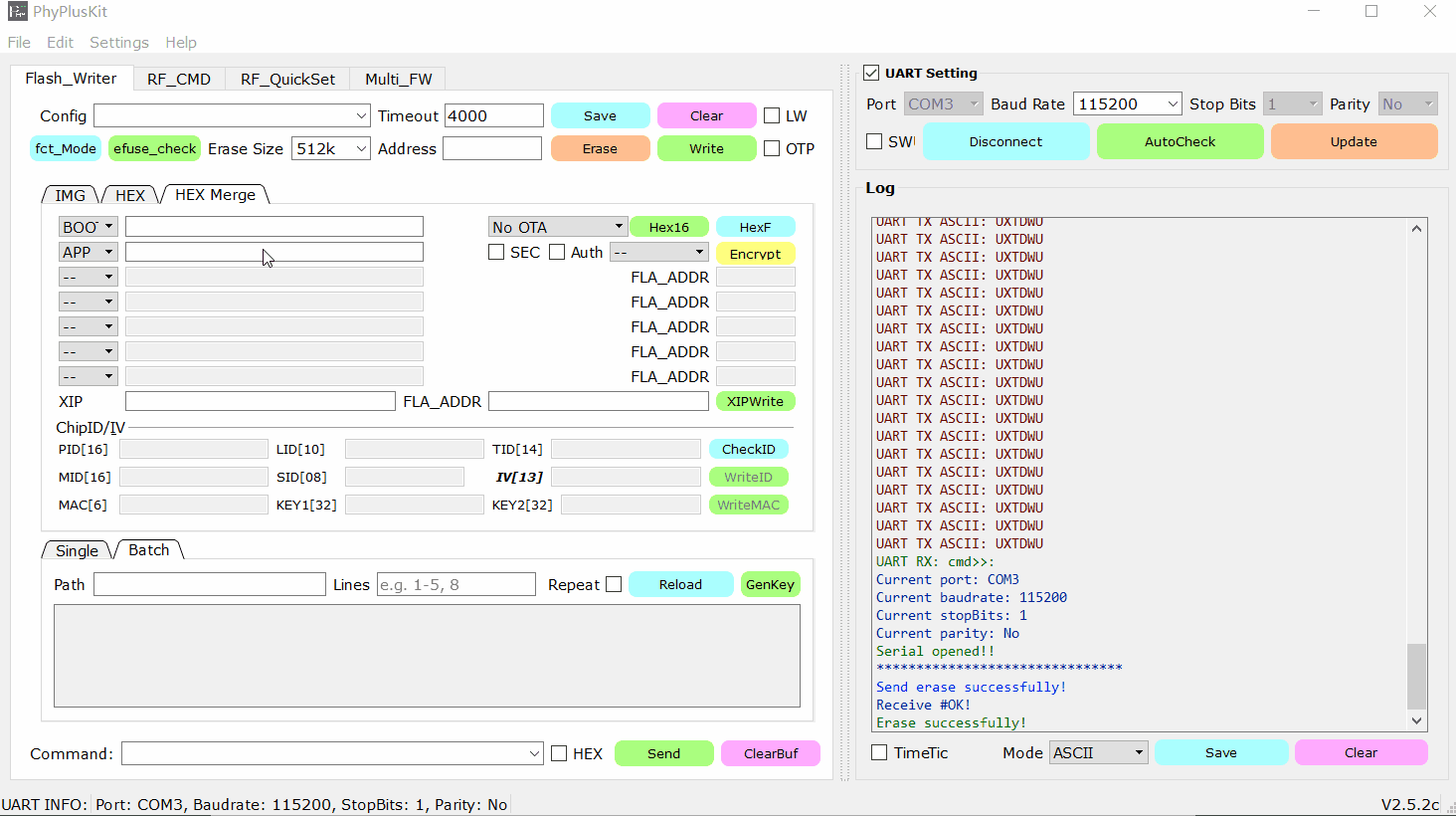

烧录之前必须先擦除程序。点击：Erase。擦除成功如下。

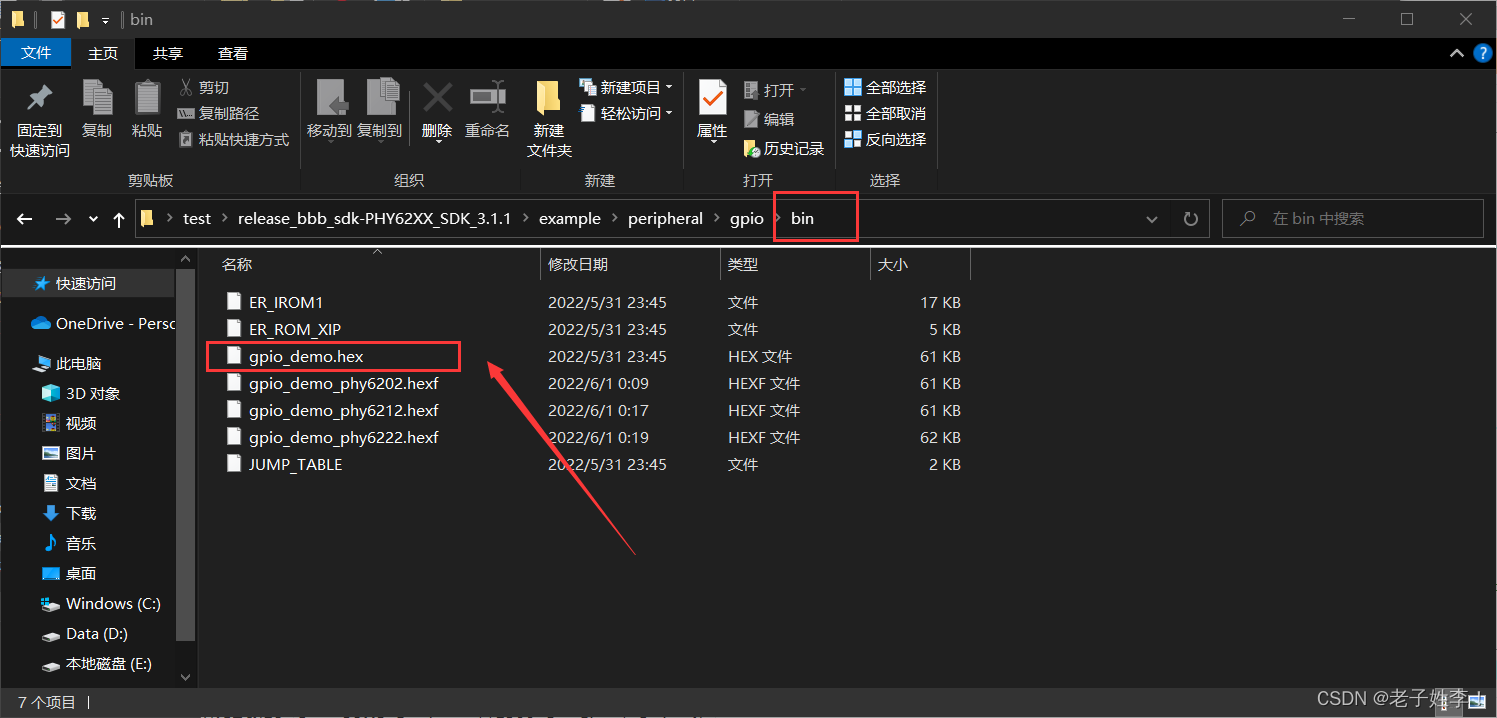

编译生成的固件在bin目录下。
在这里插入图片描述
选择要烧录的hex固件

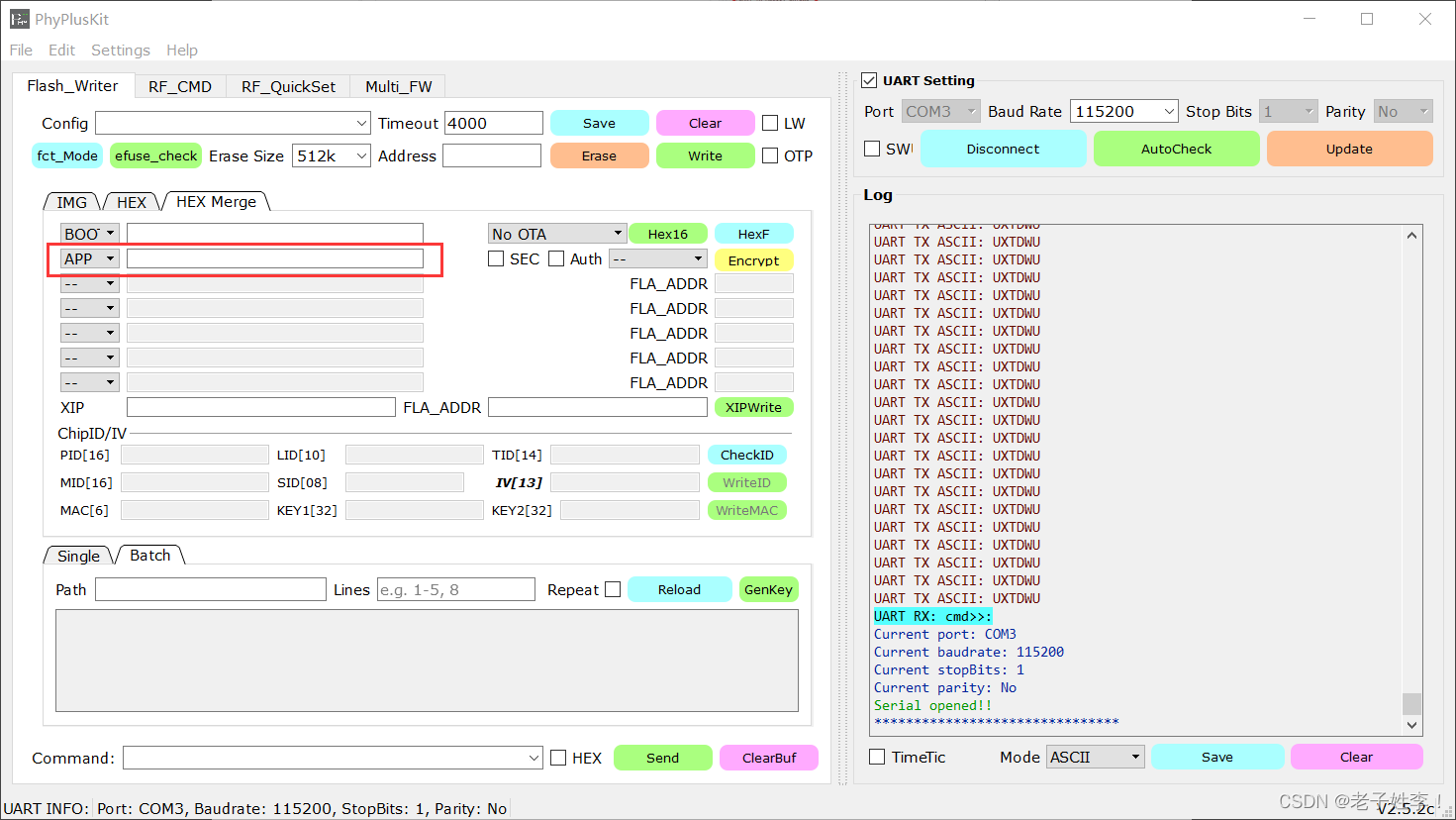

双击如下图输入框，选择需要下载的.hex固件。固件位置如上图所示。

在这里插入图片描述

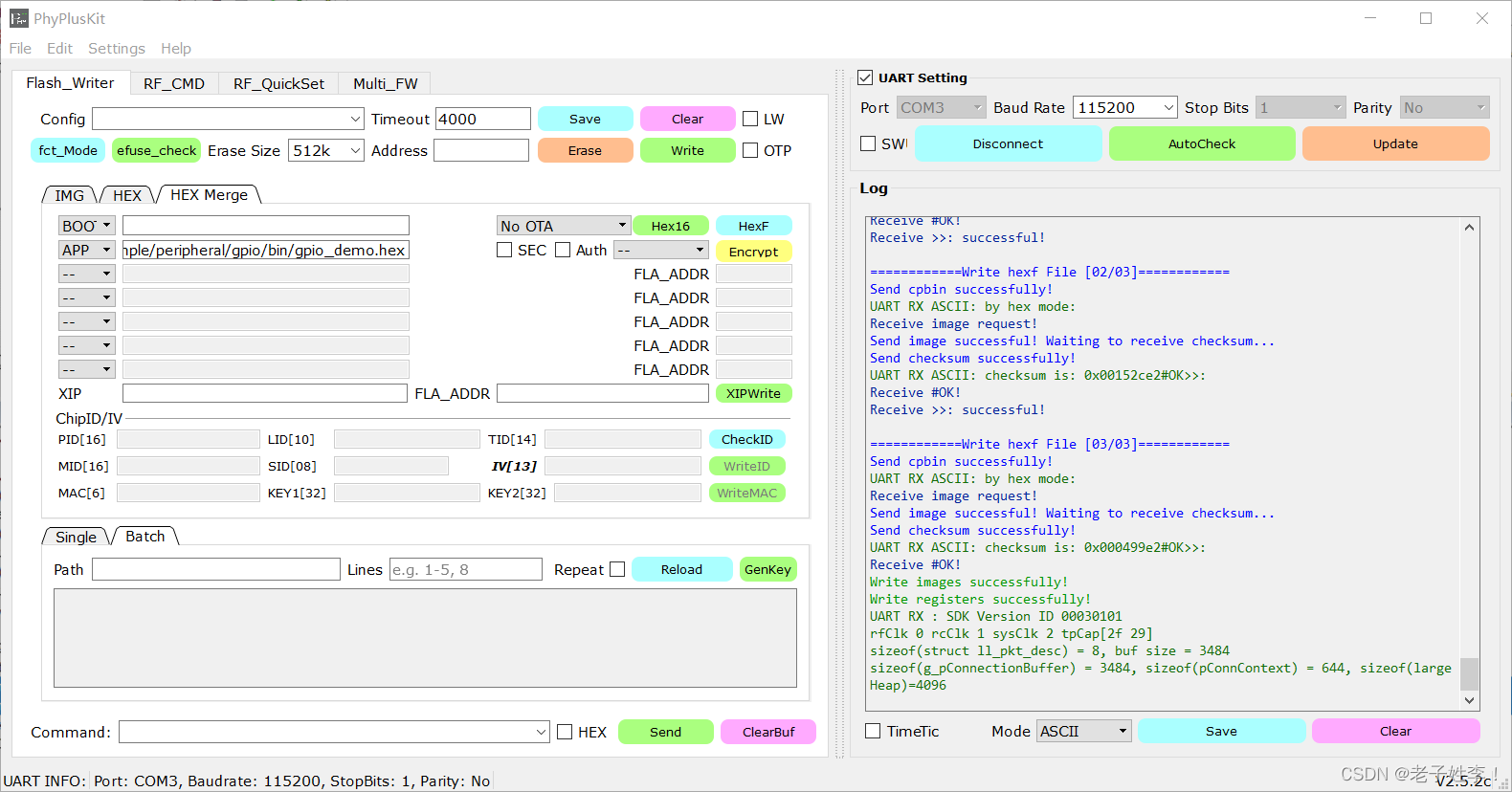

点击Write，进行程序烧录。

请添加图片描述

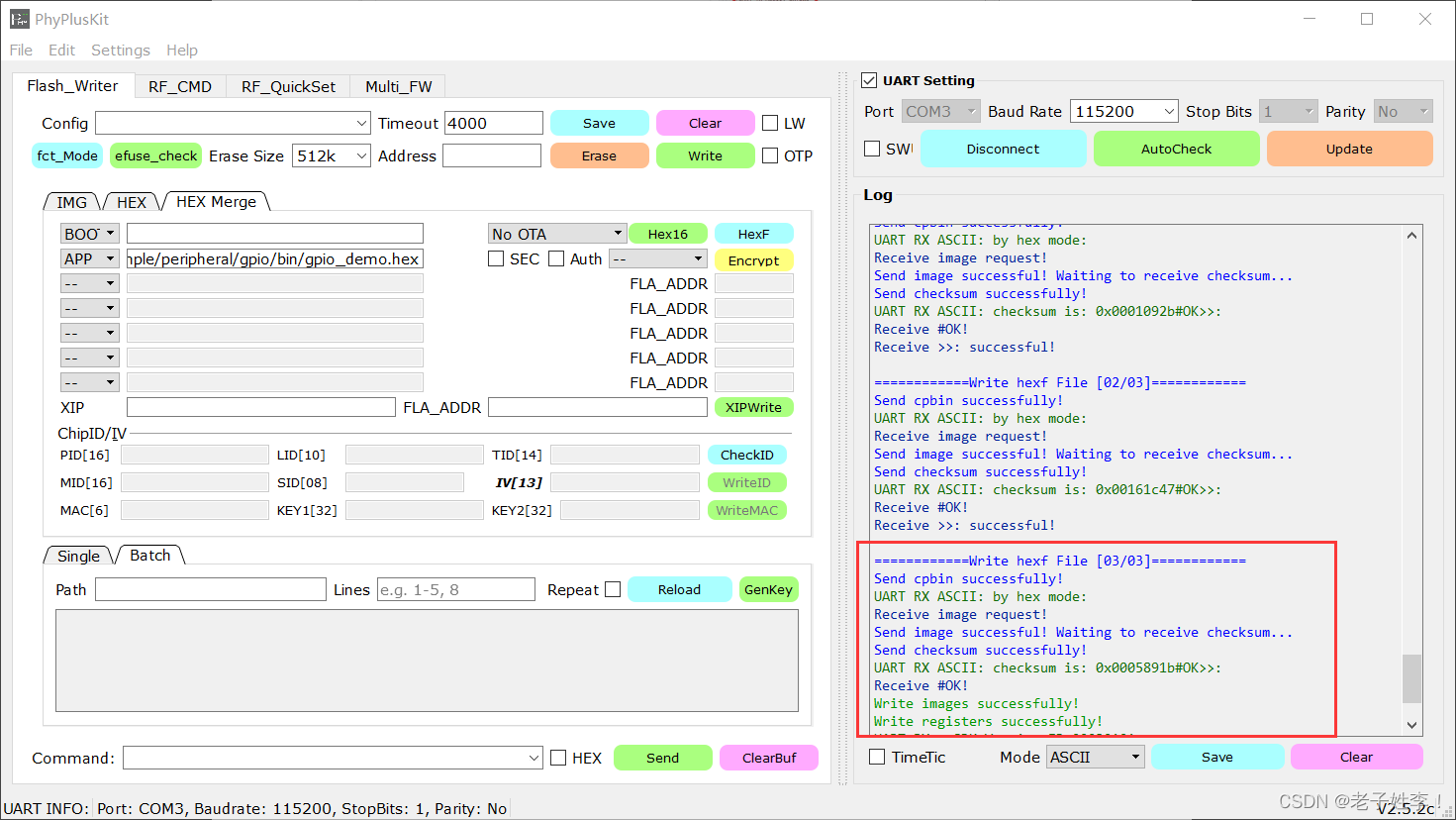

烧录成功如下图
在这里插入图片描述
下载成功后需手动重启开发板，程序才会开始执行。

5.实验现象

烧录工具会输出一些调试信息。
在这里插入图片描述

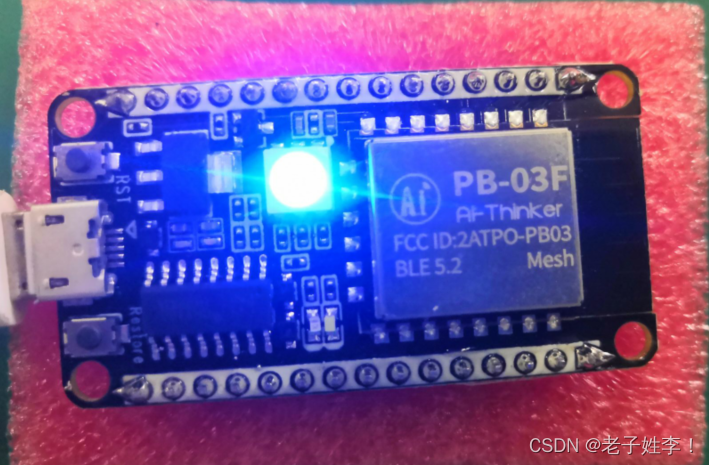

开发板LED成功点亮。夸一下，这是多么璀璨的蓝色o(￣▽￣)ブ

6.资料汇总打包下载

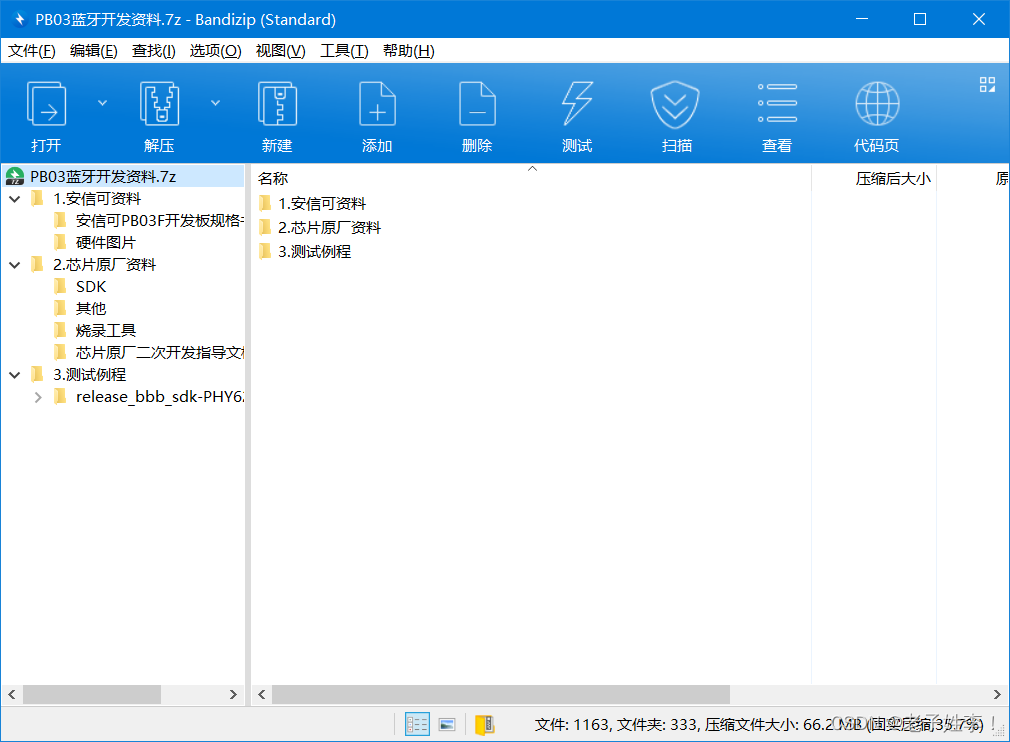

打包下载链接：打包下载
在这里插入图片描述

7.常见问题汇总

无法下载

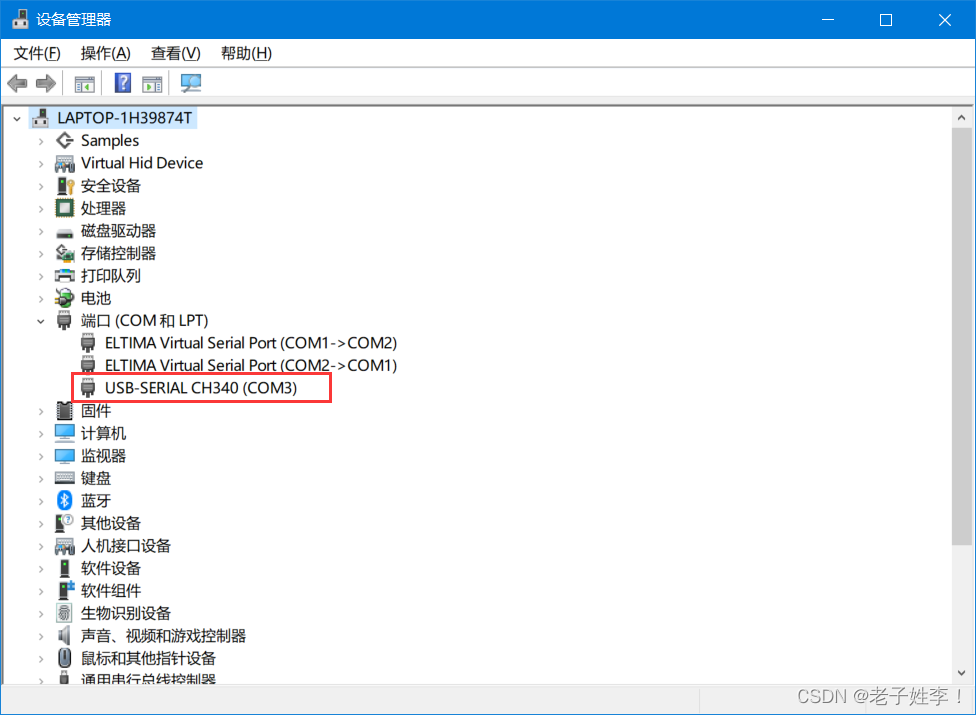

1.首先要安装CH340的驱动，其次烧录软件要选择对应的串口COM编号。在设备管理器里面可以查看。

2.下载显示超时。一定要先擦除再进行下载。严格按照本博文的流程可以多试几次。
LED不亮
1.记得修改宏定义。NO_SLEEP模式

2.程序成功编译，没有错误。
3.烧录对应生成的HEX文件。
