STM32学习之通信协议3: SPI


SPI(串行外围设备接口)

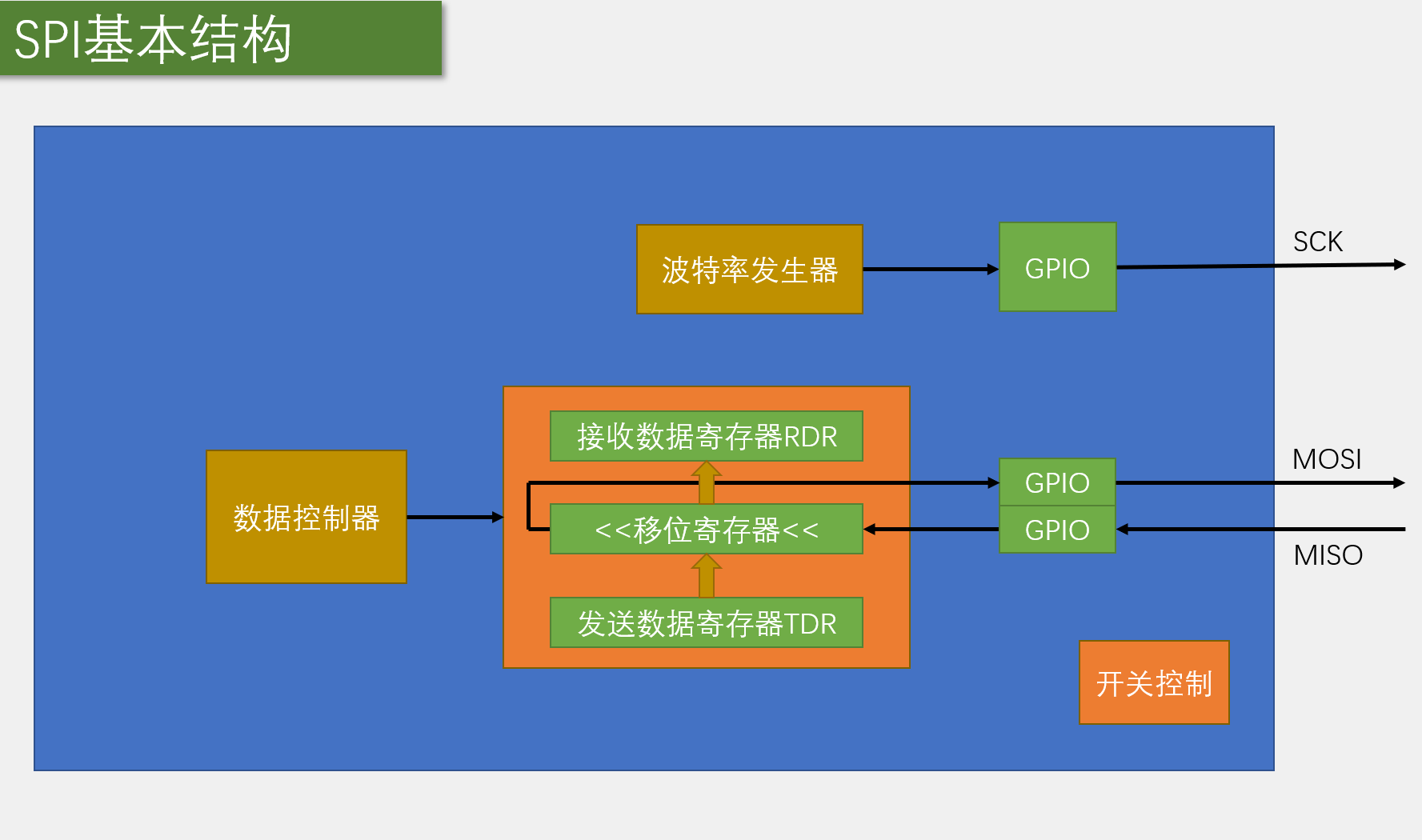

在这里插入图片描述

在这里插入图片描述

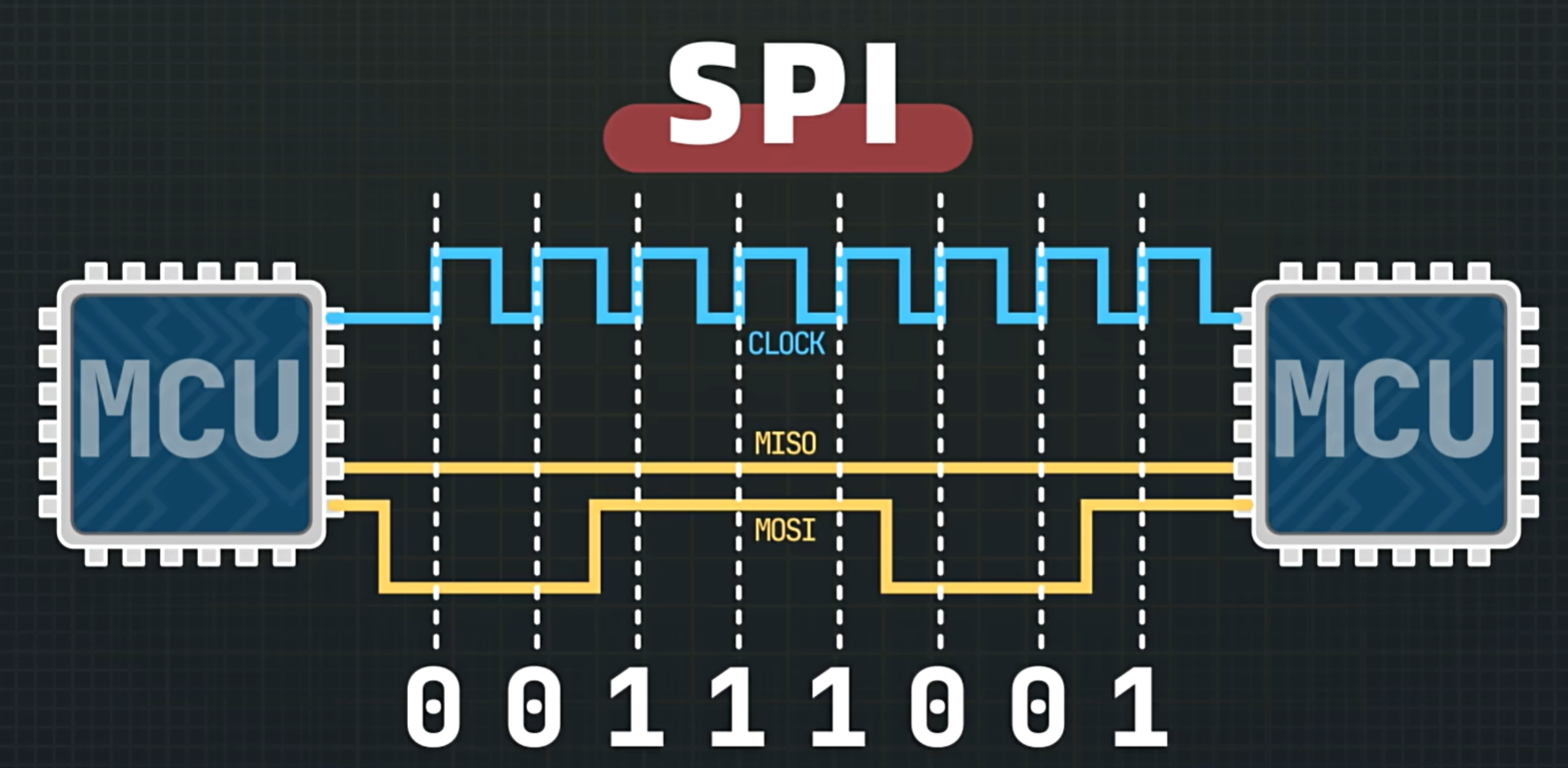

SPI是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,主要应用在 EEPROM,FLASH,实时时钟,AD转换器,还有数字信号处理器和数字信号解码器之间
在这里插入图片描述
在这里插入图片描述

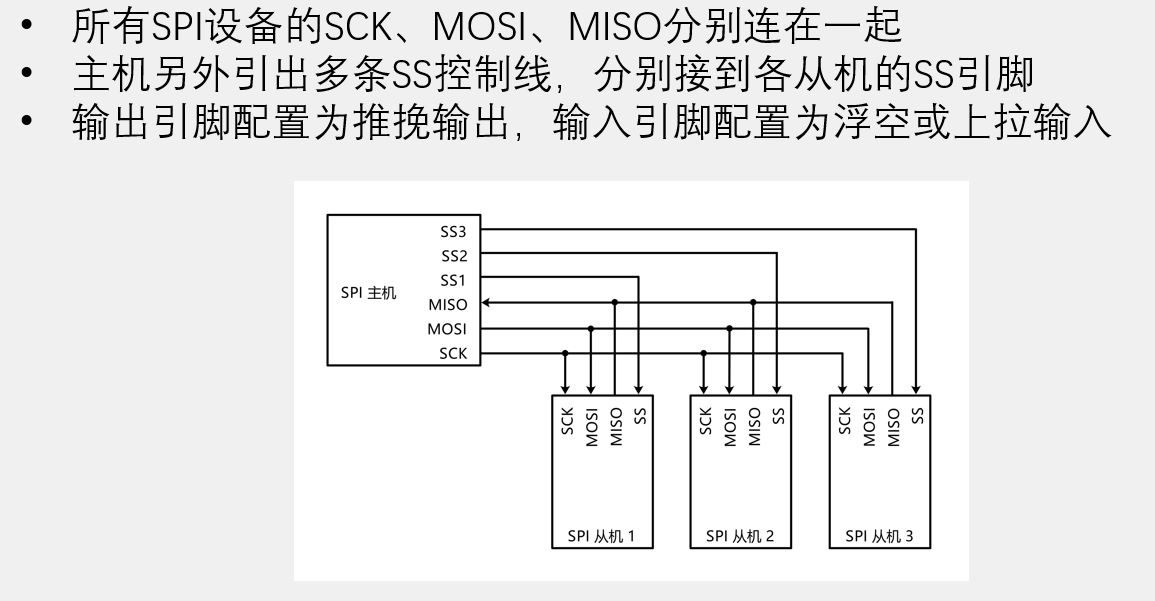

从机DI数据输入接主机DO数据输出
在这里插入图片描述
/
笔记:

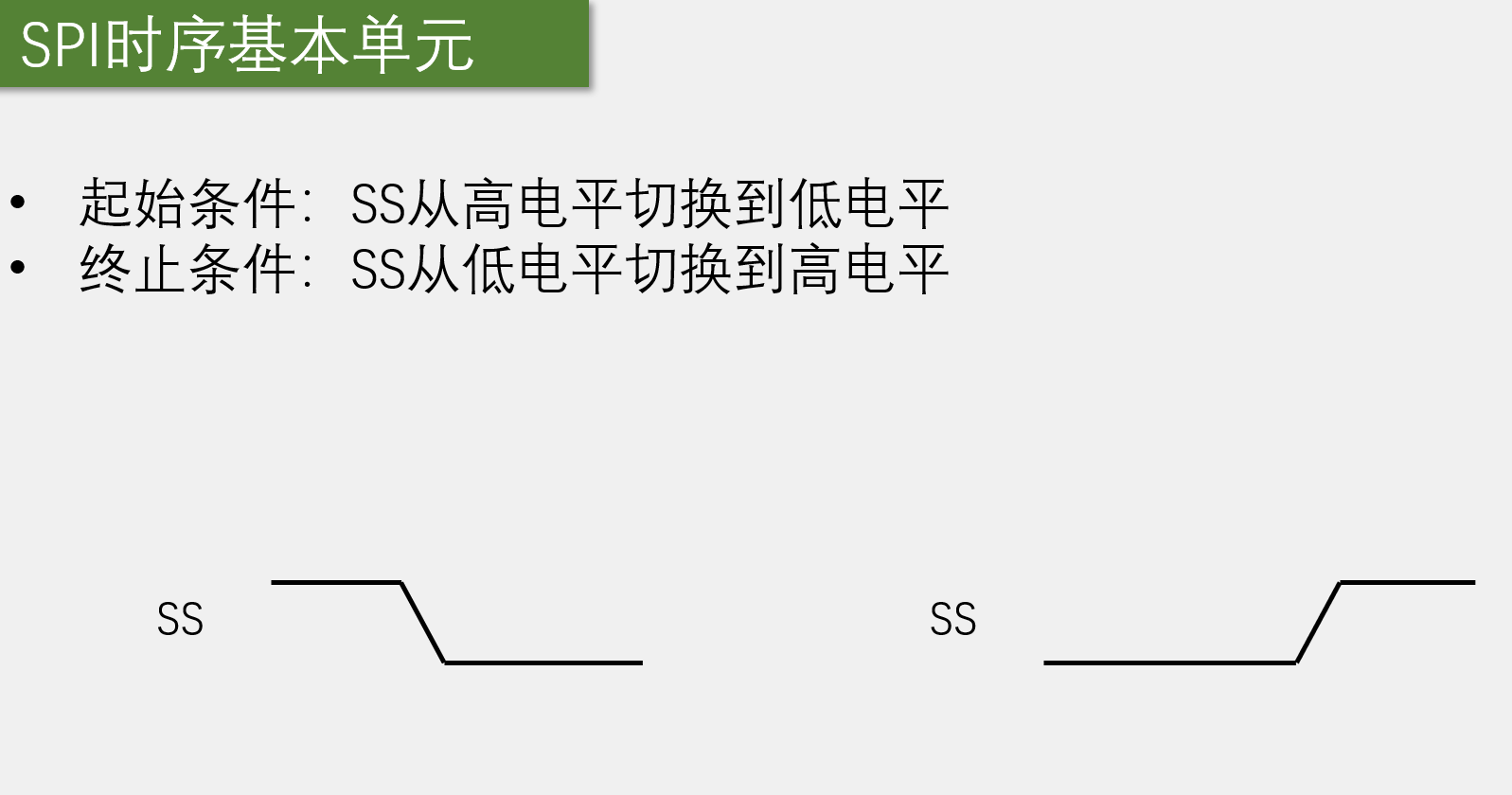

SS为片选通信线,选择哪一个从机通讯,一般这根线为低电平时,片选有效;
SCK为时钟信号线;
MOSI为发送信号线;
MISO为接受信号线;
主机的MOSI连接从机的MISO;主机的MISO连接从机的MOSI;

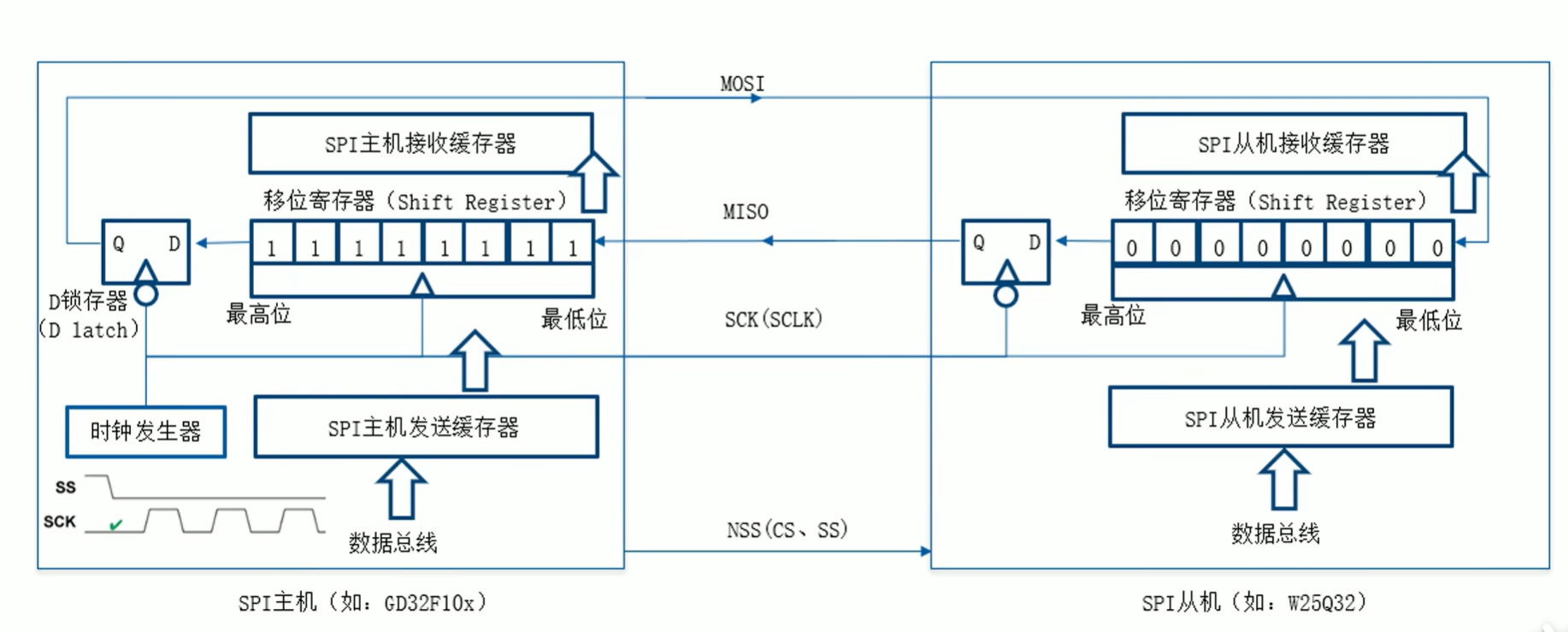

移位示意图:
在这里插入图片描述
主机时钟发生器发时钟脉冲信号,通过SCK从主机发到从机,想通信,则拉低某片选信号,一个有效的时钟边沿来了后,主机移位寄存器的一位数据(在时钟有效边沿来之前这一位数据已经移到锁存器了)就移到从机的移位寄存器了,8次后,主机的8位和从机的8位就互换了,交换完成后,就各自放到接收缓存器中

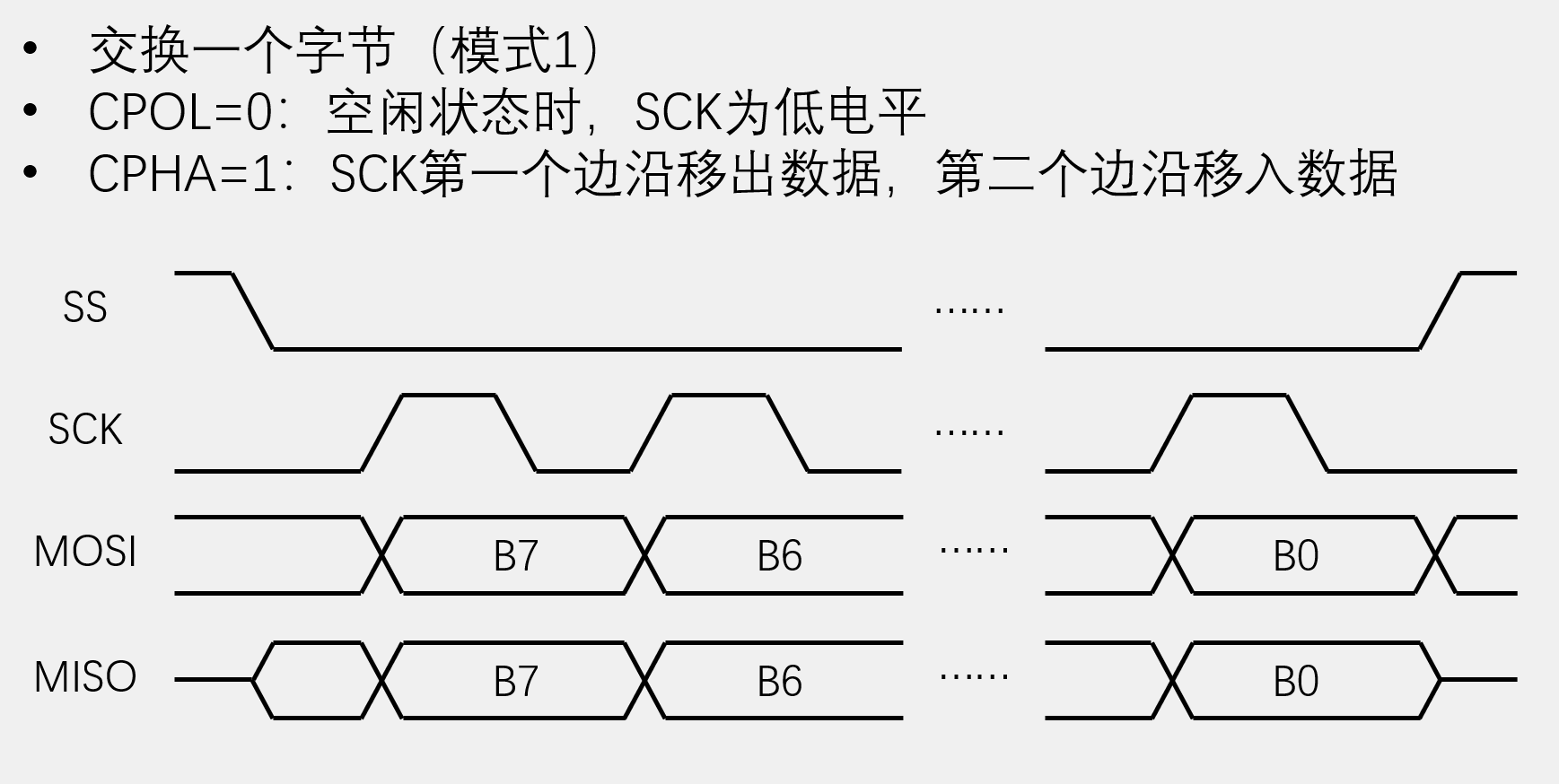

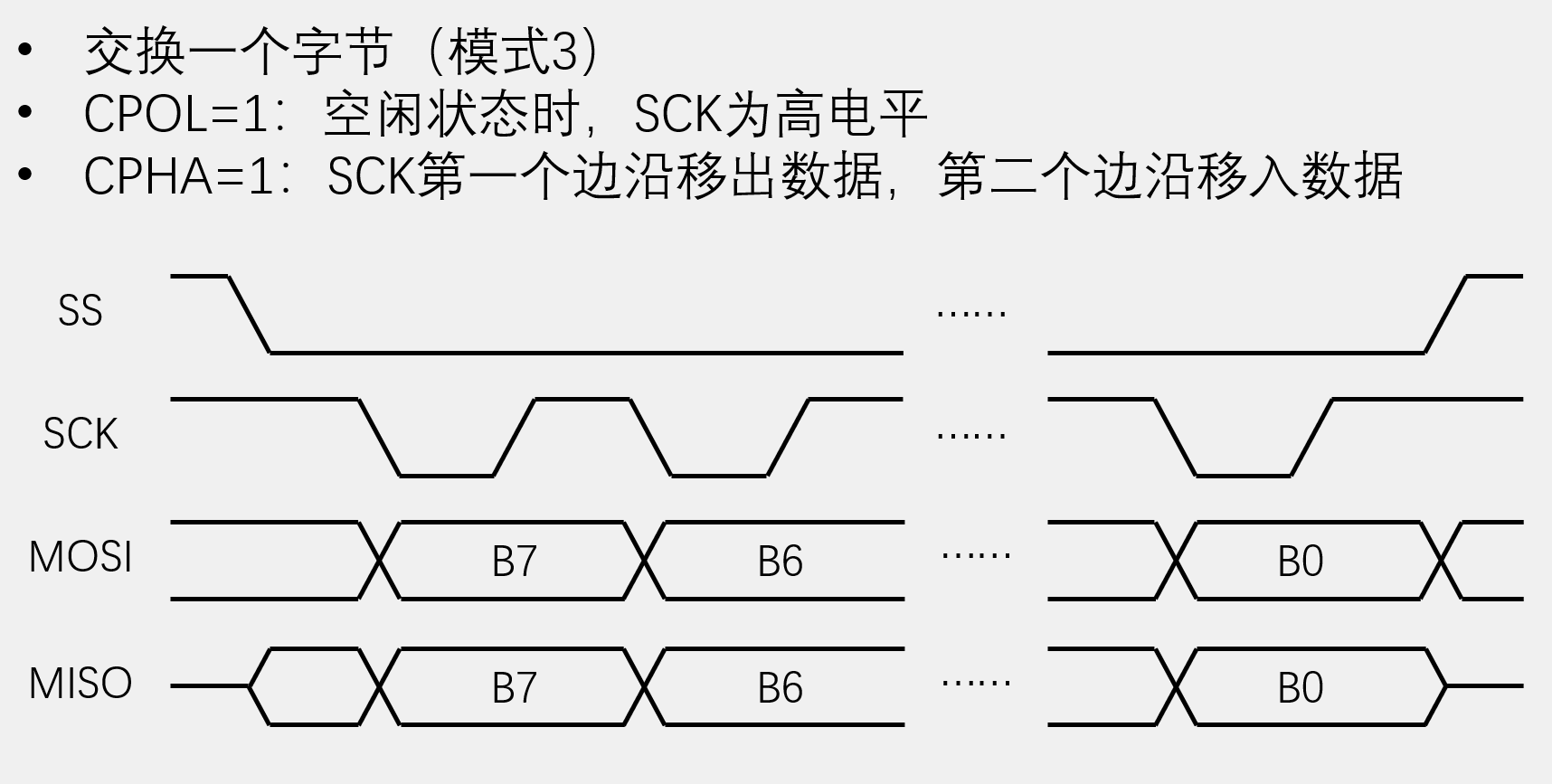

SPI有四种通信模式,要结合极性CPOL\CPHA来看,下面补充资料有详细分类

///
///
补充图文资料(江协科技):
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

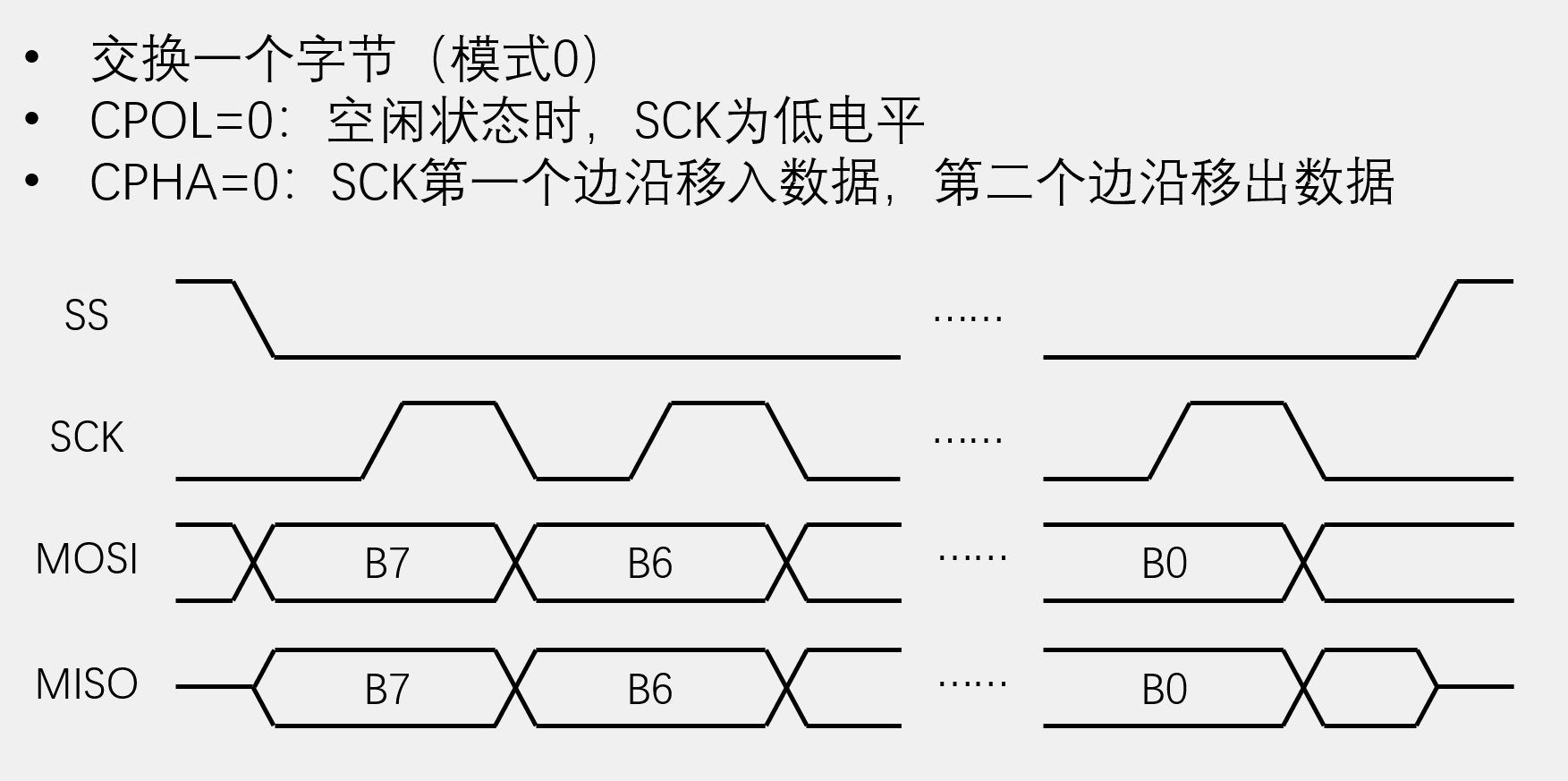

模式0被使用最多

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
///
博客补充
