ANSYS Workbench仿真(二）：Mesh（扫掠、多区网格、2D网格）③

扫掠划分

• 概要

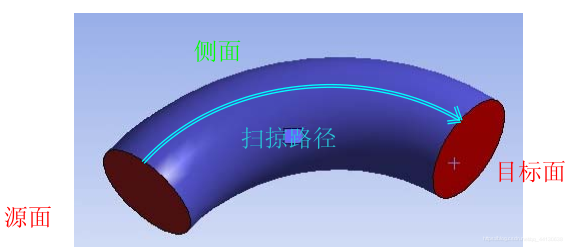

  • 扫掠先划分源面再延伸到目标面，扫掠路径由侧面反映。
  • 源面和目标面间的单元层是由插值法而建立并投射到侧面。

• 薄扫掠方法

  • 多个源面对多个目标面的扫掠
  • 很好的替代壳体模型的中面，得到纯六面体网格

• 多区扫掠

  • 自由分解方法
  • 多个源面对多个目标面



• 扫掠划分方法

  • – 体相对侧源面和目标面的拓扑可手动或自动选择.
    – 源面可划分为四边形和三角形面
    – 源面网格复制到目标面
    – 随体的外部拓扑，生成六面体或楔形单元连接两个面
  • 可对一个部件中多个体应用单一扫掠方法

• 扫掠网格膨胀

  • 对扫掠网格,选择源面的边，源面则得到膨胀
  • 一旦定义了源面, 然后就可以定义膨胀

QS: 什么时候使用扫掠与薄扫掠?

• 使用扫掠方法当 :
  • 侧面不薄；只有一个
