【ANSYS Workbench仿真】看懂求解器输出信息，分析力不收敛原因——非线性分析的收敛性

非线性分析的收敛性

非线性结构分析的求解的收敛性是极具挑战性的，在密封仿真的过程中我深有体会，到底问题出在了哪里？网格？求解器设置？接触设置？乃至命令流的问题？要想明白问题出在哪里，能够分析求解器的输出信息是至关重要的。
这里要感谢安世亚太。

求解器输出信息

求解信息中最常用的是详细的求解输出（solve output）和力收敛曲线（force convergence）

求解器输出 Solver Output

在文本信息中依次是

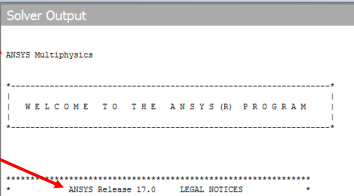

• 使用许可和版本号

• 求解文件的储存位置，求解器单位

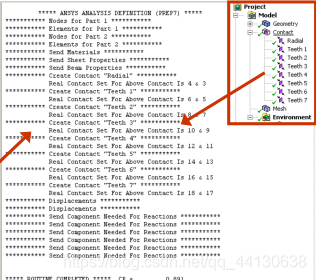

• 接下来每行的开头都是****…，这一部分记录了单元数据。这个列表中不仅列出了模型中有多少部件，也列出了接触区域编号。
  • 在Mechanical中，接触区域的名称可以自定义，但是求解器会给每一个接触区域一个单独的编号。为了排除错误，确定每一个接触区域的编号是很有用的。如图所示，接触区域“Teeth 3”的接触编号是9和10。

• 接触单元的详细信息，包括接触选项，接触法向刚度，接触球半径等。
  • 要注意在这部分内容中出现的警告和错误，如初始干涉和间隙等

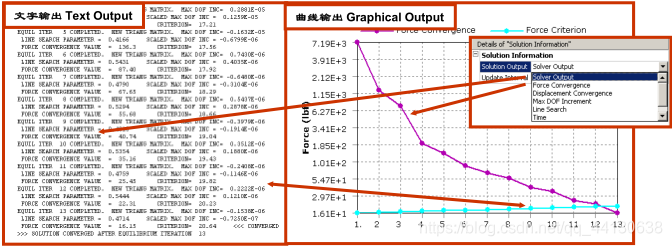

• 随着非线性求解的进行，在最下方显示平衡迭代信息。
  • 在下例中，经过三次平衡迭代，残余力小于准则值，求解收敛。
  • 在输出信息中，提示信息（例如收敛或者二分）用“>>>”和“<<<”表示

• 在输出中显示警告和错误信息warning and error
  • 当接触状态发生突然变化，会有警告信息，提示大量接触单元进入或者退出“接触球区域”。当载荷太大时，这是由于部件的滑移或分离引起的。如果需要，Mechanical会自动进行二分。
  • 一般情况下，单元畸变信息更加严重，多数由于载荷太大或者过约束引起。自动进行二分，但是多数情况下需要使用矫正措施，调整模型。

• 求解统计信息
  • 查看前处理或方程求解过程在求解时间中的占比。
  • 分析耗时
    • 对于单核处理器，如果耗时比CPU时间大很多（例如大两倍以上），意味着由于磁盘的速度较慢，所以计算耗时较长。
    • 如果使用双核处理器，CPU时间准确性不高，它代表两个处理器使用的总时间。

求解监测

在求解过程中，可采用观察力收敛曲线来监测收敛状况，如果不平衡力（残余力）小于阈值，则子步收敛，否则将发生二分，意味着需要施加更小的载荷增量。

• 力平衡曲线开始趋于“稳定”，代表需要更小的载荷增量或法向接触刚度太大


使用‘求解信息’进行结果追踪

用户可以使用结果追踪Results Tracker监测某一点的变形或接触区域的信息。

• 使用“结果追踪>变形”，选择节点和要监测的变形方向。
• 使用“结果追踪>接触”，在下拉菜单中选择接区域。会显示被追踪的量（例如接触单元的数量）。


牛顿残差

当遇到不收敛的问题，牛顿残差有助于我们确定产生问题的位置。

• 如果不平衡力大于阈值，导致结果不收敛，通过牛顿残差可以显示那些区域的残余力比较大，帮助我们进一步分析原因。一般是由于网格、接触设置等原因。
• 在“求解信息”的属性栏中，输入平衡迭代的次数 n，查看之前n次平衡迭代的牛顿残差。例如，如果输入“4”，查看最后四次不平衡迭代的牛顿残差。

• 本例中，残余力比较大的环形区域位于一个接触区域，用户可以直接检查该接触的设置。


常见的不收敛问题

刚体运动

• 约束不足，由于约束或者接触区域设置有问题，导致部件“飞出”。
• 求解器输出中给出了刚体位移的方向。

• 发生刚体位移的部件？
  • 可通过自由振动分析，查看频率为零的模态。（耗时较长）
  • 查看接触对，检查初始状态为开放

法向接触刚度太大

求解螺纹连接，第一个子步的载荷为总载荷的20%，但是在第一个子步之后发散。

查看牛顿残差，降低法向接触刚度，细化接触区域网格。

强迫的非线性，求解无法收敛

The error message “solver engine was unable to converge on a solution for the nonlinear problem as constrained”

• 查看结果追踪和求解器输出，可以确定不收敛原因
• 是否有其他接触区域应该在分析开始就建立接触关系？载荷是否正确施加？是否忽略了约束？

求解技巧

• 查看力收敛曲线，监测求解过程。
• 查看求解器输出中的接触信息（分析开始时，接触是否建立？是否存在初始间隙或过盈，及其大小？），并且查看求解过程中的警告和错误信息。
• 使用结果追踪监测接触信息或者节点变形，确保模型的响应与预测一致。
• 如果发生不收敛，查看牛顿残差，确定残差较高的问题区域。检查问题区域是否施加了载荷或者边界条件，问题区域是否存在接触？反复检查模型设置。

tip1:如果存在塑性并且发生单元畸变，首先尝试去掉塑性，进行计算，确定是否是材料属性引起的问题。
tip2:如果是接触引起的问题，并且残余力很大，将接触设置为纯罚函数法，并减小法向接触刚度（0.01到0.1）。然后尝试求解，有可能发生过度的渗透，但是只要得到结果，用户可以判断部件在接触区域的相互作用。

• 如果接触中设置了法向拉格朗日法，检查颤振状态。（追踪—接触颤振）
  • 如果颤振很大，用户可以使用增广拉格朗日法或者添加命令（FTOLN）调整法向拉格朗日法的颤振控制。

总结

• 通常情况下，最好的办法是从简单的模型开始，随着仿真的进行，不断增加复杂性，这样比较容易判断哪里出了问题。第一次分析就添加太多的复杂性会导致时间的浪费。
• 不要随意的修改设置，首先使用推荐的设置，然后在有确切原因的情况下修改接触或者求解器设置，可以根据求解器输出、结果追踪或者牛顿残差寻找修改原因。
• 尽管接触区域自动创建，也要检查接触面、目标面以及接触设置是否正确。在求解器输出中查看关于接触的详细内容，验证接触区域的初始接触状态、间隙量和过盈量。
