联合APDL接触分析后处理——单元表

引言

接触分析后处理，在Workbench中可通过contact tool查看接触状态、穿透、间隙、接触压力、切向穿透（Sliding Distance）、流体压力等结果；在APDL中通过单元表可查看所有结果，即除上述以外的如接触面积、法向刚度、切向刚度等。

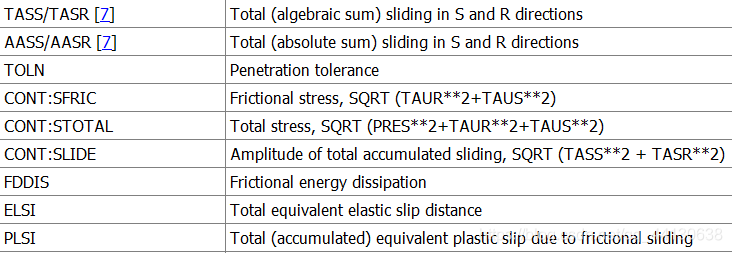

如下图所示，CONT:SLIDE切向总滑动幅值等于S方向和R方向滑动幅值的平方和。皆可通过单元表查看。

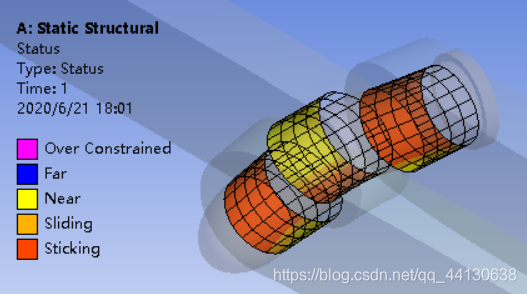

接触状态status包含四类，分别为 远离、接近、滑动和粘结。如下图所示接触的三个物体，在接触工具中选择只显示前两个物体的接触状态，如下图所示。

单元表查看结果

在将Workbench中仿真的结果（*.rst文件）导入APDL前，记得在输出控制选项将单元和节点结果保存至该文件，否则不能实现单元表查看。

同时可以选择保存DB文件，该操作保证了仿真可在APDL中实现。
