在Linux下开发WDT驱动时候参考某源代码时候发现devm_regmap_init_mmio_clk()函数的使用，故深入探究一下。

什么是 Regmap

Linux 下大部分设备的驱动开发都是操作其内部寄存器，比如 I2C/SPI 器件的本质都是一样的，通过 I2C/SPI 接口读写器件内部寄存器。芯片内部寄存器也是同样的道理，比如STM32的 PWM、TIM 等外设初始化，最终都是要落到寄存器的设置上。

例如，Linux 下使用 i2c_transfer 来读写 I2C 器件中的寄存器，SPI 接口的话使用 spi_write/spi_read等。I2C/SPI 芯片又非常的多，因此 Linux 内核里面就会充斥了大量的 i2c_transfer 这类的冗余代码。

再者，代码的复用性也会降低，如果一个器件同时支持SPI和IIC接口的话，在产品开发初期将器件设计为 SPI 接口，但是后面发现 SPI 接口不够用，或者 SOC 的引脚不够用，我们需要将器件改为 I2C 接口。这个时候器件的驱动就要大改，我们需要将 SPI 接口函数换为 I2C 的，工作量比较大。

基于代码复用的原则，Linux 内核引入了 regmap 模型，regmap 将寄存器访问的共同逻辑抽象出来，驱动开发人员不需要再去纠结使用 SPI 或者 I2C 接口 API 函数，统一使用 regmap API函数。这样的好处就是统一使用 regmap，降低了代码冗余，提高了驱动的可以移植性。

• regmap模型的重点在于：

1. 通过 regmap 模型提供的统一接口函数来访问器件的寄存器，SOC 内部的寄存器也可以使用 regmap 接口函数来访问。
2. regmap 是 Linux 内核为了减少低速 I/O 在驱动上的冗余开销，提供了一种通用的接口来操作硬件寄存器。另外，regmap 在驱动和硬件之间添加了 cache，降低了低速 I/O 的操作次数，提高了访问效率，缺点是实时性会降低。

• 什么情况下会使用 regmap：

1. 硬件寄存器操作，比如选用通过 I2C/SPI 接口来读写设备的内部寄存器，或者需要读写 SOC 内部的硬件寄存器。
2. 提高代码复用性和驱动一致性，简化驱动开发过程。
3. 减少底层 I/O 操作次数，提高访问效率。

Regmap 驱动框架

regmap 整体框架结构

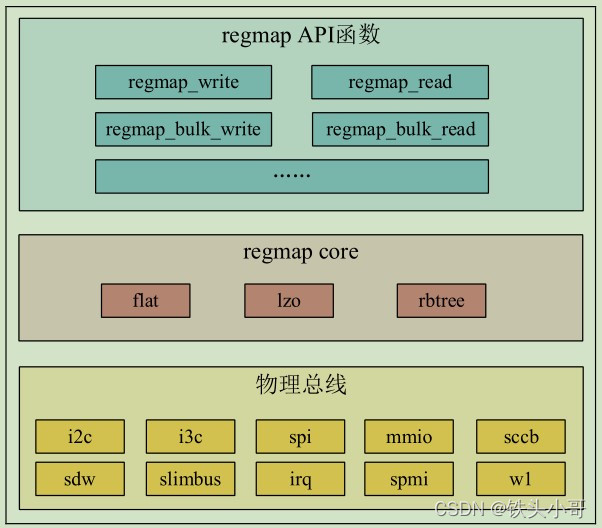

regmap 驱动框架如下图所示：

regmap 框架分为三层：

1. 底层物理总线：regmap 就是对不同的物理总线进行封装，目前 regmap 支持的物理总
   线有 i2c、i3c、spi、mmio、sccb、sdw、slimbus、irq、spmi 和 w1。
2. regmap 核心层，用于实现 regmap，感兴趣的可以自行去剖析。
3. regmap API 抽象层，regmap 向驱动编写人员提供的 API 接口，驱动编写人员使用这些
   API 接口来操作具体的芯片设备，也是驱动编写人员重点要掌握的。

regmap 结构体

Linux 内核将 regmap 框架抽象为 regmap 结构体，这个结构体定义在文件drivers/base/regmap/internal.h 中，结构体内容如下(有缩减)：

struct regmap {
	union {
		struct mutex mutex;
		struct {
			spinlock_t spinlock;
			unsigned long spinlock_flags;
		};
	};
	regmap_lock lock;
	regmap_unlock unlock;
	void *lock_arg; /* This is passed to lock/unlock functions */
	gfp_t alloc_flags;

	struct device *dev; /* Device we do I/O on */
	void *work_buf;     /* Scratch buffer used to format I/O */
	struct regmap_format format;  /* Buffer format */
	const struct regmap_bus *bus;
	void *bus_context;
	const char *name;

	bool async;
	spinlock_t async_lock;
	wait_queue_head_t async_waitq;
	struct list_head async_list;
	struct list_head async_free;
	int async_ret;

......

	unsigned int max_register;
	bool (*writeable_reg)(struct device *dev, unsigned int reg);
	bool (*readable_reg)(struct device *dev, unsigned int reg);
	bool (*volatile_reg)(struct device *dev, unsigned int reg);
	bool (*precious_reg)(struct device *dev, unsigned int reg);
	bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
	bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);
	const struct regmap_access_table *wr_table;
	const struct regmap_access_table *rd_table;
	const struct regmap_access_table *volatile_table;
	const struct regmap_access_table *precious_table;
	const struct regmap_access_table *wr_noinc_table;
	const struct regmap_access_table *rd_noinc_table;

	int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
	int (*reg_write)(void *context, unsigned int reg, unsigned int val);
	int (*reg_update_bits)(void *context, unsigned int reg,
			       unsigned int mask, unsigned int val);
......
	struct rb_root range_tree;
	void *selector_work_buf;	/* Scratch buffer used for selector */

	struct hwspinlock *hwlock;
};

要使用 regmap，肯定要先给驱动分配一个具体的 regmap 结构体实例。

regmap_config 结构体

顾名思义，regmap_config 结构体就是用来初始化 regmap 的，这个结构体定义在include/linux/regmap.h 文件中，结构体内容如下：

struct regmap_config {
	const char *name;

	int reg_bits;
	int reg_stride;
	int pad_bits;
	int val_bits;

	bool (*writeable_reg)(struct device *dev, unsigned int reg);
	bool (*readable_reg)(struct device *dev, unsigned int reg);
	bool (*volatile_reg)(struct device *dev, unsigned int reg);
	bool (*precious_reg)(struct device *dev, unsigned int reg);
	bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
	bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);

	bool disable_locking;
	regmap_lock lock;
	regmap_unlock unlock;
	void *lock_arg;

	int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
	int (*reg_write)(void *context, unsigned int reg, unsigned int val);

	bool fast_io;

	unsigned int max_register;
	const struct regmap_access_table *wr_table;
	const struct regmap_access_table *rd_table;
	const struct regmap_access_table *volatile_table;
	const struct regmap_access_table *precious_table;
	const struct regmap_access_table *wr_noinc_table;
	const struct regmap_access_table *rd_noinc_table;
	const struct reg_default *reg_defaults;
	unsigned int num_reg_defaults;
	enum regcache_type cache_type;
	const void *reg_defaults_raw;
	unsigned int num_reg_defaults_raw;

	unsigned long read_flag_mask;
	unsigned long write_flag_mask;
	bool zero_flag_mask;

	bool use_single_read;
	bool use_single_write;
	bool can_multi_write;

	enum regmap_endian reg_format_endian;
	enum regmap_endian val_format_endian;

	const struct regmap_range_cfg *ranges;
	unsigned int num_ranges;

	bool use_hwlock;
	unsigned int hwlock_id;
	unsigned int hwlock_mode;
};

Linux 内核里面已经对 regmap_config 各个成员变量进行了详细的讲解（函数上面有注释），这里我们只看一些比较重要的成员：

• reg_bits：寄存器地址位数，必填字段。
• reg_stride：寄存器地址步长，相邻寄存器的距离。
• val_bits：寄存器值位数，必填字段。
• max_register：有效的最大寄存器地址，可选。

关于 regmap_config 结构体成员变量就介绍这些，其他没有介绍的自行查阅 Linux 内核中的注释描述。
