M_Map工具箱简介及地理图形绘制

1 M_Map简介

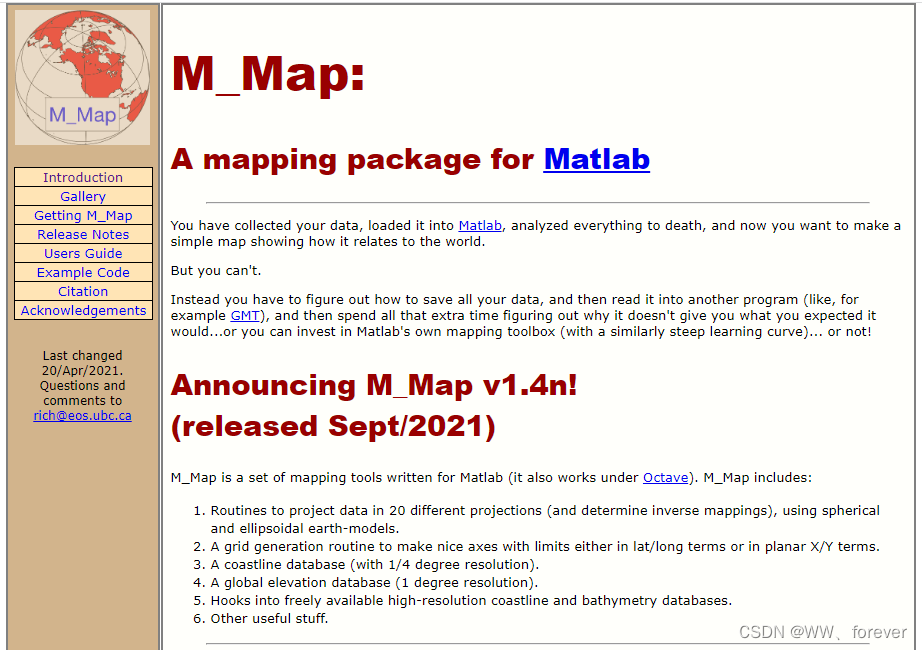

官网-M_Map: A mapping package for Matlab

M_Map 是一组为 Matlab 编写的映射工具（它也适用于Octave）。M_Map包括：

• 使用球形和椭圆体地球模型以 20 种不同的投影方式（并确定逆向映射）投影数据的例程
• 一个网格生成例程，用于在纬度/经度或平面 X/Y 方面制作具有限制的漂亮轴
• 海岸线数据库（1/4 度分辨率）
• 全球高程数据库（1 度分辨率）
• 连接到免费提供的高分辨率海岸线和测深数据库
• 其他有用的东西

1.1 具体代码说明

1.1.1 投影设置

m_proj('oblique mercator');
m_proj('oblique mercator','longitudes',[-132 -125], ...
           'latitudes',[56 40],'direction','vertical','aspect',.5);

• 设置投影类型，默认投影参数（oblique mercator），也可以自己设置参数，详细参见用户手册（Users Guide）

投影类型	投影名称	说明
Azimuthal projections（方位投影）	Stereographic 立体影像	立体投影是等角的，但不是等面积的。该投影通常用于极地地区。
Azimuthal projections（方位投影）	Orthographic 正字投影	这个投影既不是等面积的，也不是共形的，而是类似于地球的透视视图。
Azimuthal projections（方位投影）	Azimuthal Equal-area 方位等积	有时称为 Lambert 方位角等积投影，这种映射是等面积的但不是共形的。
Azimuthal projections（方位投影）	Azimuthal Equidistant 方位等距	该投影既不是等积投影也不是等角投影，但距中心点的所有距离和方向都是真实的。
Azimuthal projections（方位投影）	Gnomonic	该投影既不是等积投影也不是等角投影，但地图上的所有直线（不仅是通过中心的直线）都是大圆路线。然而，地图的边缘有很大程度的扭曲，所以最大半径应该保持相当小——最多 20 或 30 度。
Azimuthal projections（方位投影）	Satellite	这是地球的透视图，由卫星在指定高度看到。
Conic Projections（圆锥投影）	Albers Equal-Area Conic	此投影是等面积的，但不是共形的
Conic Projections（圆锥投影）	Lambert Conformal Conic	此投影是等角投影，但不是等积投影。
Cylindrical and Pseudo-cylindrical Projections（圆柱和伪圆柱投影）	Mercator 墨卡托	这是一个共形贴图，基于环绕赤道的切线圆柱体。此投影上的直线是等向线（即轨道后跟恒定方位的路线）。
Cylindrical and Pseudo-cylindrical Projections（圆柱和伪圆柱投影）	Equidistant Cylindrical 等距圆柱	该投影既不是等积投影也不是等角投影。它由等距的纬度和经度线组成，经常用于快速绘制数据。
…	…	…

• 关于经度的设置，负号西经，正号为东经

1.1.2 网格与轴设置

m_grid

1.1.3 绘制各种类型的图形

m_plot(LONG,LAT,...line properties)
m_line(LONG,LAT,...line properties)      % 线条
m_text(LONG,LAT,‘string’)                % 文本
m_quiver(LONG,LAT,U,V,S)                 % 矢量箭头
m_patch(LONG,LAT,..patch properties)     % 色块
m_annotation(‘line’,LON,LAT)             % 注释
m_contour(LONG,LAT,VALUES)				 % 等值线
m_contourf(LONG,LAT,VALUES)				 % 等值线填充
m_image(LON,LAT,DATA)					 % 影像
m_pcolor(LON,LAT,DATA)					 % 色块
[IM,X,Y]=m_image(LON,LAT,DATA);
m_shadedrelief(X,Y,IM,'coords','map’)	 % 地形渲染
m_etopo2(OPTION)
m_elev(OPTION)
m_ruler([.5 .8],.9,'tickdir','out','ticklen',[.007 .007]);  	  % 距离标尺
m_northarrow(-123-4.5/60,49+19.5/60,1/60,'type',4,'aspect',1.5);  % 指北针

2 地理图形绘制案例

2.1 M_Map给定案例

2.1.1 M_Map Logo

成图如下：

相关MATLAB代码：

%% Example1：M_Map Logo
figure(1);

m_proj('ortho','lat',48','long',-123');
m_coast('patch','r');
m_grid('linest','-','xticklabels',[],'yticklabels',[]);

patch(.55*[-1 1 1 -1],.25*[-1 -1 1 1]-.55,'w');
text(0,-.55,'M\_Map','fontsize',25,'color','b',...
    'verticalalignment','middle','horizontalalignment','center');
set(gca,'Layer','top','FontSize',14,'Fontname', 'Times New Roman');

2.1.2 Lambert Conformal Conic projection of North American Topography

成图如下：

相关MATLAB代码：

%% Example2：Lambert Conformal Conic projection of North American Topography
figure(2);

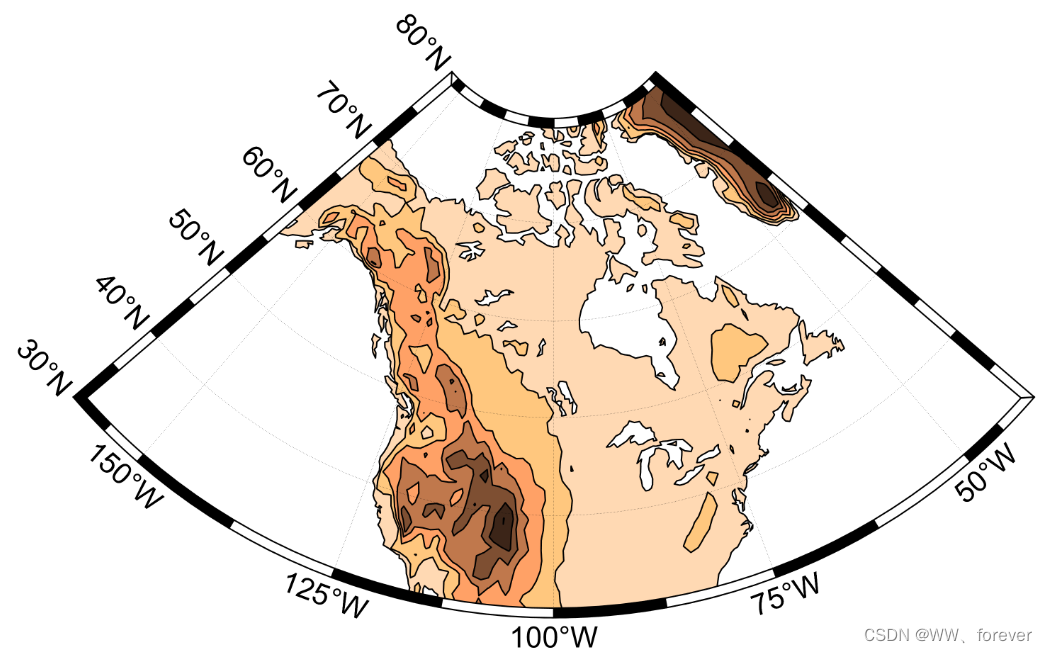

m_proj('lambert','long',[-160 -40],'lat',[30 80]);
m_coast('patch',[1 .85 .7]);
m_elev('contourf',[500:500:6000]);
m_grid('box','fancy','tickdir','in');
colormap(flipud(copper));
set(gca,'Layer','top','FontSize',14,'Fontname', 'Times New Roman');

2.1.3 Stereographic projection of North Polar regions

成图如下：

相关MATLAB代码：

%% Example3：Stereographic projection of North Polar regions
% Note that coastline is drawn OVER the grid because of the order in which
% the two routines are called

figure(3);

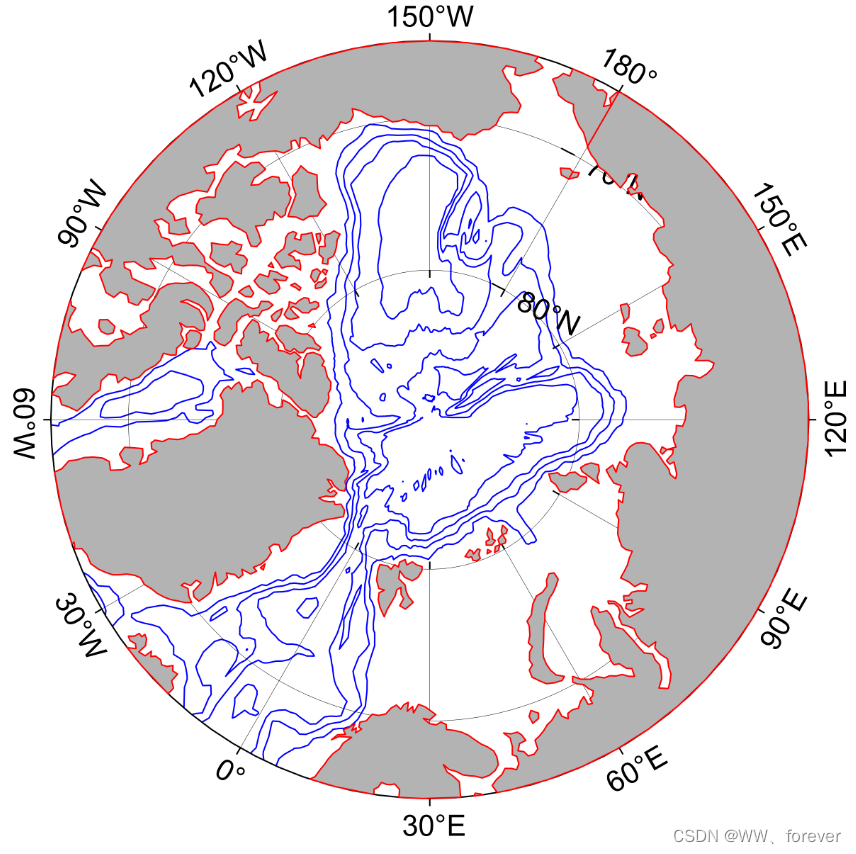

m_proj('stereographic','lat',90,'long',30,'radius',25);
m_elev('contour',[-3500:1000:-500],'edgecolor','b');
m_grid('xtick',12,'tickdir','out','ytick',[70 80],'linest','-');
m_coast('patch',[.7 .7 .7],'edgecolor','r');
set(gca,'Layer','top','FontSize',14,'Fontname', 'Times New Roman');

2.1.4 Colourmaps

相关MATLAB代码：

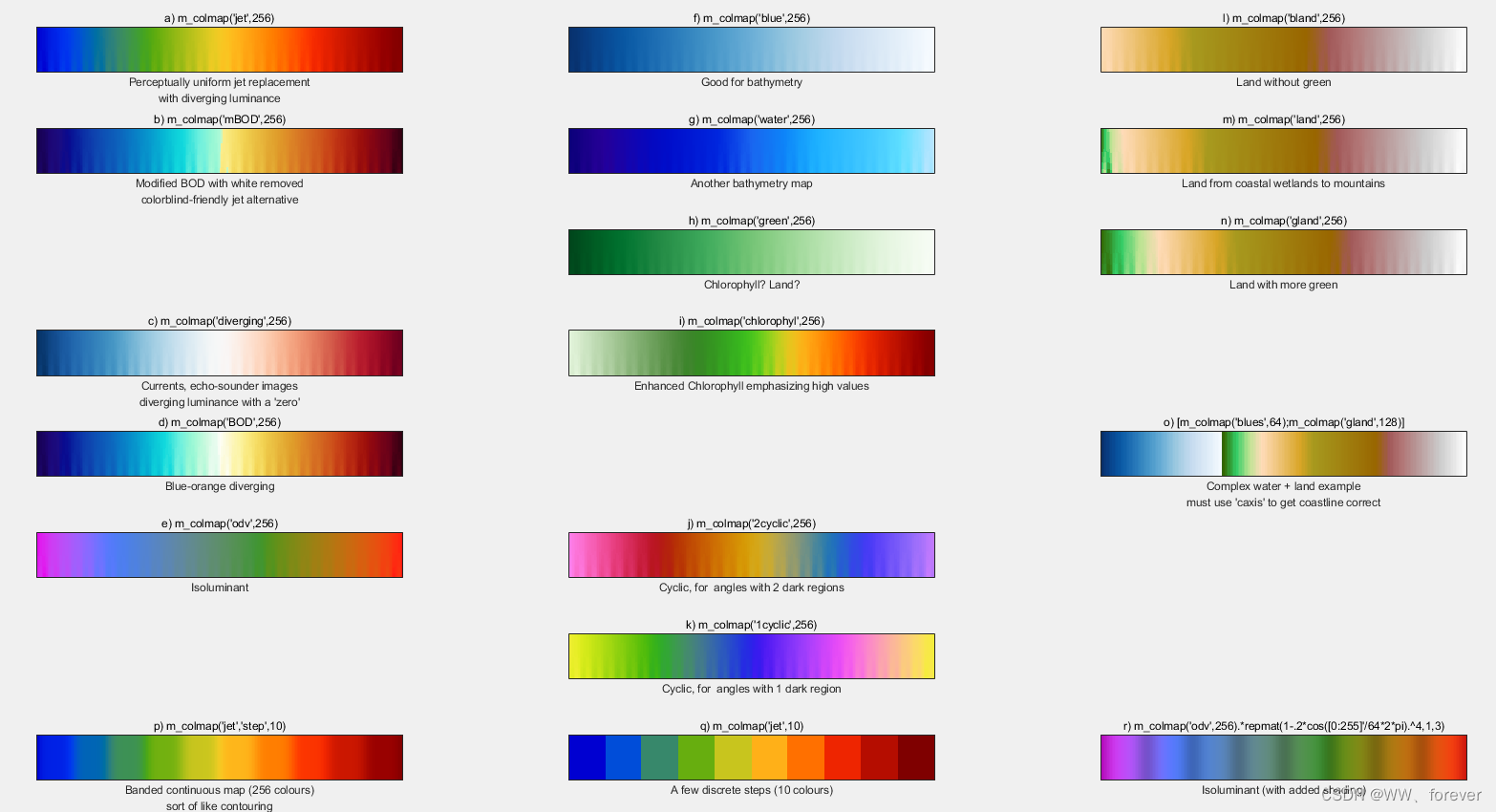

 % This command generates the figure
 % In each subplot title is the M_COLMAP call that
 % generated the colourmap displayed.
 %
 % Uses of these colourmaps can be seen
 % in other maps in this gallery.

 m_colmap demo

2.2 案例

3 绘制流域特征数据

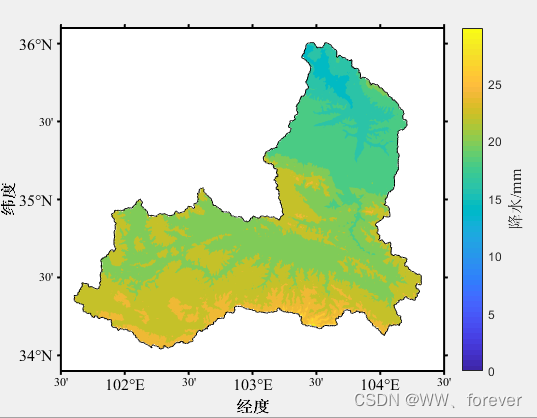

图形如下：

代码如下：

figure(1)
m_proj('Equidistant Cylindrical','long',[101.5 104.5],'lat',[33.9 36.1]);
m_northarrow(101.8 ,35.8 , .2, 'type',2);

m_contourf( X , Y, DataPreYear  ,'linestyle','none');
c = colorbar('eastoutside','ticklength',0);          % 显示色阶的颜色栏
caxis([ Pmin, Pmax ]);                                          % 设置颜色图范围
c.Label.FontSize = 12;
c.Label.FontName = 'Times New Roman';

hold on;
m_line( [ TaoheBasin(:).X ],[ TaoheBasin(:).Y ],'color','k');                     %绘制范围内的地图
m_grid('ytick',[34:0.5:37],'xtick',[101:0.5:105],'tickdir','out','linest','none','fontname','Times','fontsize',12,'linewidth',1.5);
set( get(c,'ylabel') ,'string','\fontname{宋体}降水\fontname{Times New Roman}/mm','fontsize',12);
xlabel('经度','color','k','fontsize',12,'FontWeight','bold');
ylabel('纬度','color','k','fontsize',12,'FontWeight','bold');
