【Hec-Ras】第一期：软件安装及功能说明

1 HEC-RAS软件介绍

HEC-RAS 是美国陆军工程兵团工程水文中心（ Hydrologic Engineering Centers, HEC）开发的河道水力计算程序（River Analysis System）。

HEC-RAS是一个由美国工程水文中心开发的河道水力计算程序。HEC-RAS目前支持一维/二维水动力模型，一维动床输沙模型，一维水质模型，还具备耦合水工建筑物（坝，堤，堰，涵管，桥梁等）的能力。

• 水面线分析（Steady flow water surface profile computation）
• 非恒定流量水位过程（Unsteady flow simulation）
• 泥沙输移（Sediment transport / Movable boundary sediment.）
• 水质模拟（Water quality）：温度，藻类，溶解氧，BOD
• 桥梁、涵洞、堰等（Hydraulic design）

HEC-RAS免费开放给公共领域，保持稳定的开发进度，在水利设计，溃坝评估，洪泛区评估，桥梁涉水设计，泵站调度等方面具有广泛的应用。

2 HEC-RAS软件下载

官方网页-HEC-RAS

官方软件下载：HEC-RAS

官方的Github镜像站-Githup-HydrologicEngineeringCenter/hec-downloads

初始配置：

• 默认程序目录，要求全英文路径，RAS中任何设置和输入均不支持中文。

• 其次，在主界面中的Option里选择Unit System，设置单位为国标（SI），此步必须在新建工程前，一旦发现用错单位再改正会产生显示错误

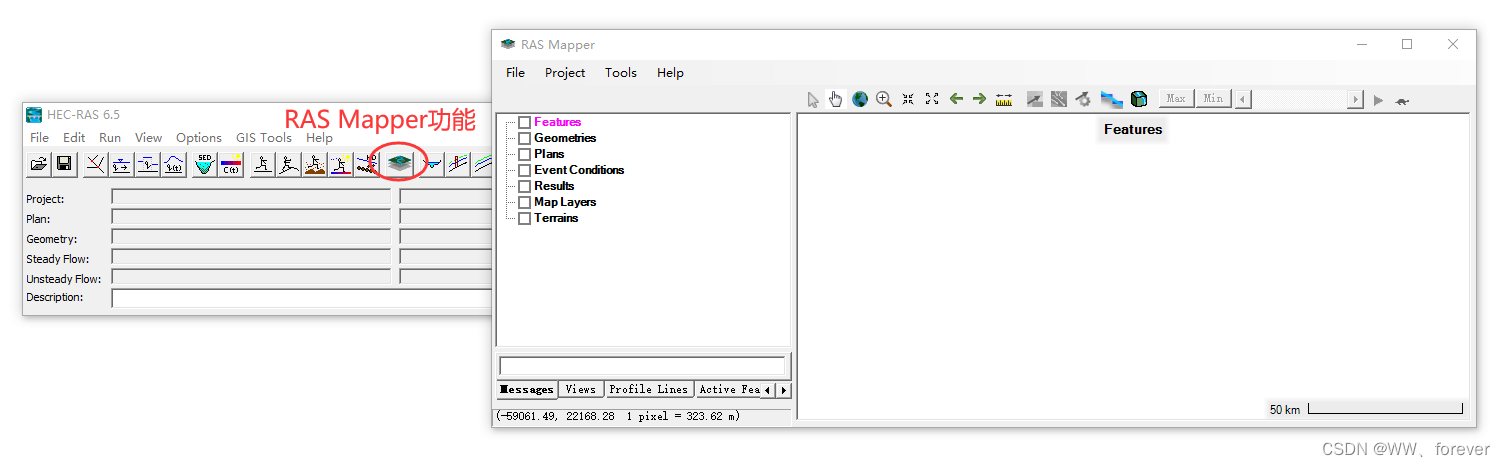

• 测试RAS Mapper功能是否正常，点击主界面RAS Mapper，如果能弹出新建窗口则功能正常。


• 原则上建议将系统语言调整为英文区，避免未知的错误

3 HEC-RAS软件安装

安装包可评论本博客并附上邮箱获取

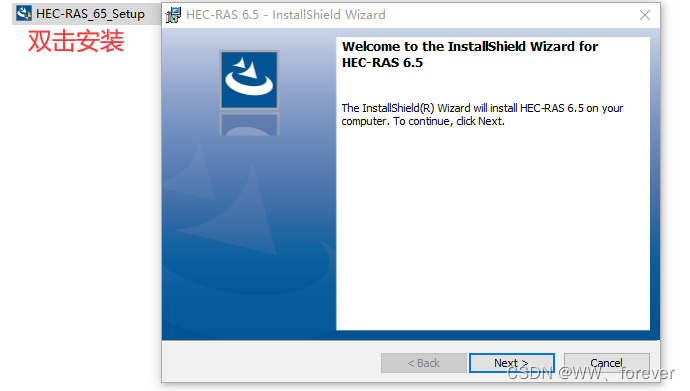

双击安装包后，点击【Next】，

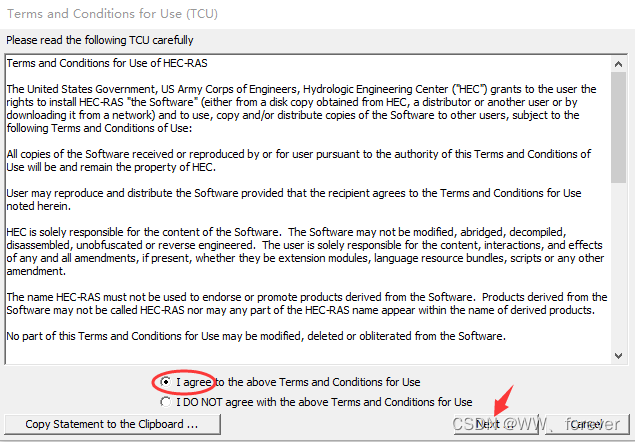

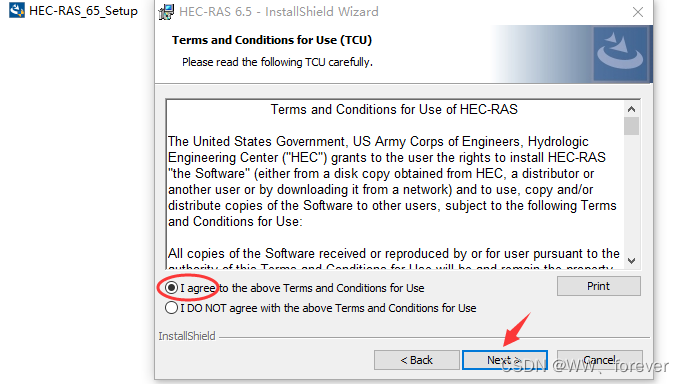

勾选【I agree】，点击【Next】：

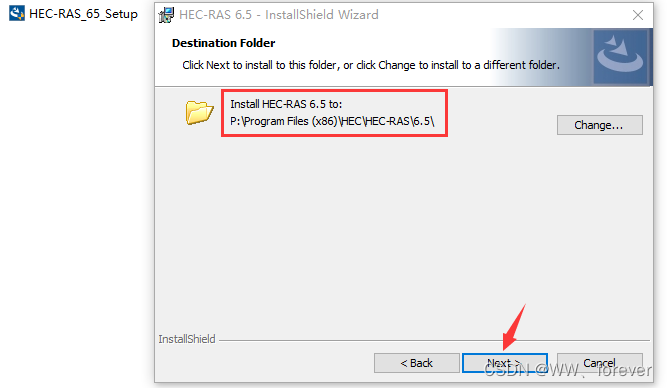

点击【Next】，更改文件安装位置：

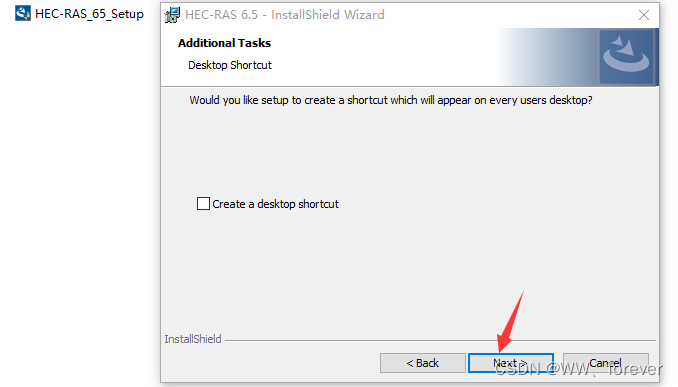

点击【Next】：

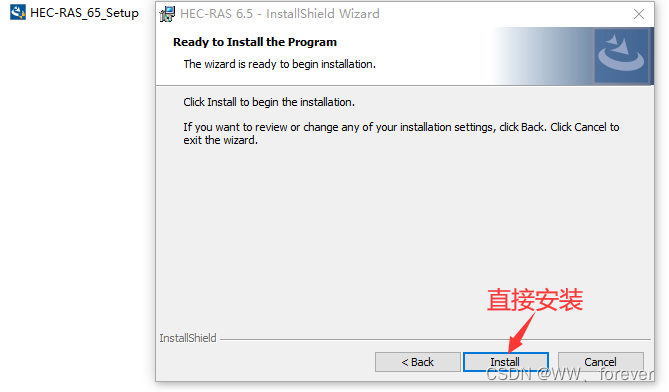

点击【Install】，等待软件安装：

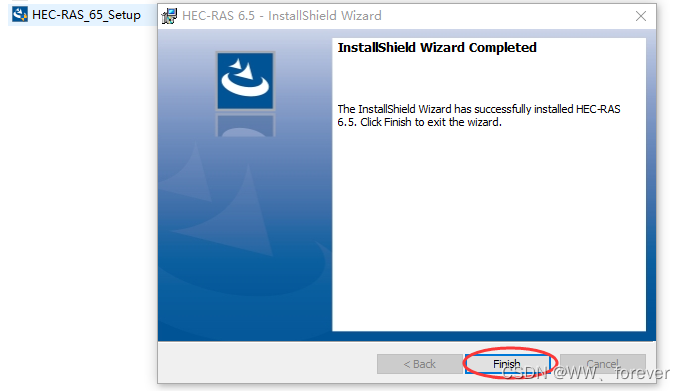

安装完成后，界面如下：

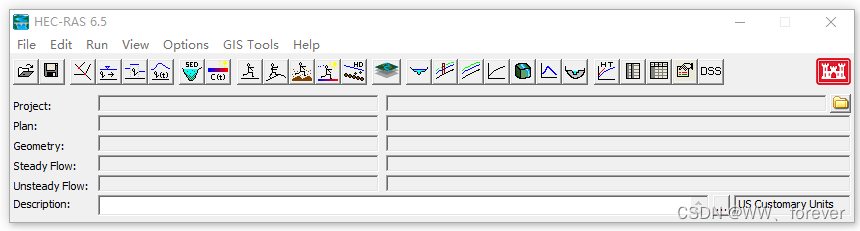

初次打开Hec-Ras软件，界面如下：

点击【Next】，软件界面如下：

4 HEC-RAS软件界面介绍

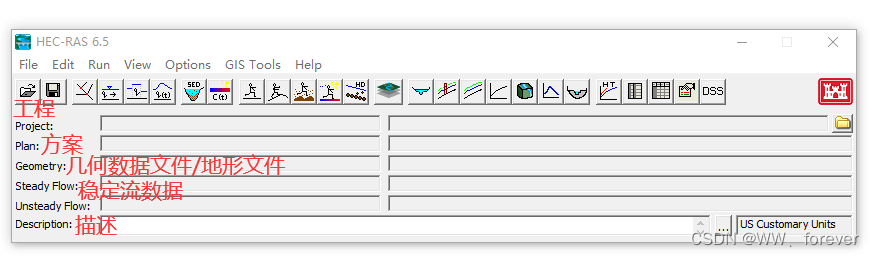

Hec-Ras界面如下：

HEC-RAS主窗口的顶部是一个菜单栏，具有以下选项：

• 文件（File）：该选项用于文件管理。文件菜单下的选项包括：新建项目; 开放项目; 保存项目; 保存项目为; 重命名项目：删除项目; 项目总结; 导入HEC-2数据; 导入HEC-RAS数据; 生成报告; 导出GIS数据; 出口至HEC-DSS; 恢复备份数据; 调试报告; 和退出。
• 编辑（Edit）：此选项用于输入和编辑数据。数据分为六种类型：几何数据; 稳定流量数据; 准不稳定流; 不稳定的流量数据; 沉积物数据; 和水质数据。
• 运行（Run）：此选项用于执行液压计算。此菜单项下的选项包括：稳定流分析; 不稳定流分析;沉积物分析; 水质分析; 液压设计功能; 并运行多个计划。
• 视图（View）：此选项包含一组工具，用于提供模型输出的图形和表格显示。
  视图菜单项目目前包括：横断面; 水面轮廓; 一般情况 额定曲线; XYZ透视图 阶段和流程图 液压特性图 详细输出表; 资料汇总表; 总结错误，警告，备注; DSS数据; 不稳定流动空间图 不稳定流动时间序列图; WQ空间图 WQ时间序列图 沉积物空间图 沉积物时间序列图和沉积物XS变化图。
• 选项（Options）：此菜单项允许用户更改程序设置选项; 设置默认参数; 建立违约单位体系（美国习惯或指标）; 将项目单位（美国习惯用于公制或按美国习惯）和转换水平坐标系（此选项允许用户将整个HEC-RAS项目从一个水平坐标系转换为另一个）。
• GIS工具（GIS Tools）：该菜单项允许用户转到HEC-RAS Mapper工具; 可用于创建用于HEC-RAS的地形模型; 显示淹没映射; 并进行淹水的动态动画; 以及许多其他映射图层。
• 帮助（Help）：此选项允许用户获得HEC-RAS的在线帮助; 显示HEC-RAS手册（用户手册，液压参考手册，应用指南和发行说明）; 安装示例项目; 如何自定义帮助菜单; 去HEC-RAS网页; 选择曼宁n值的在线指南; 查看使用声明的条款和条件; 并显示有关HEC-RAS的当前版本信息。

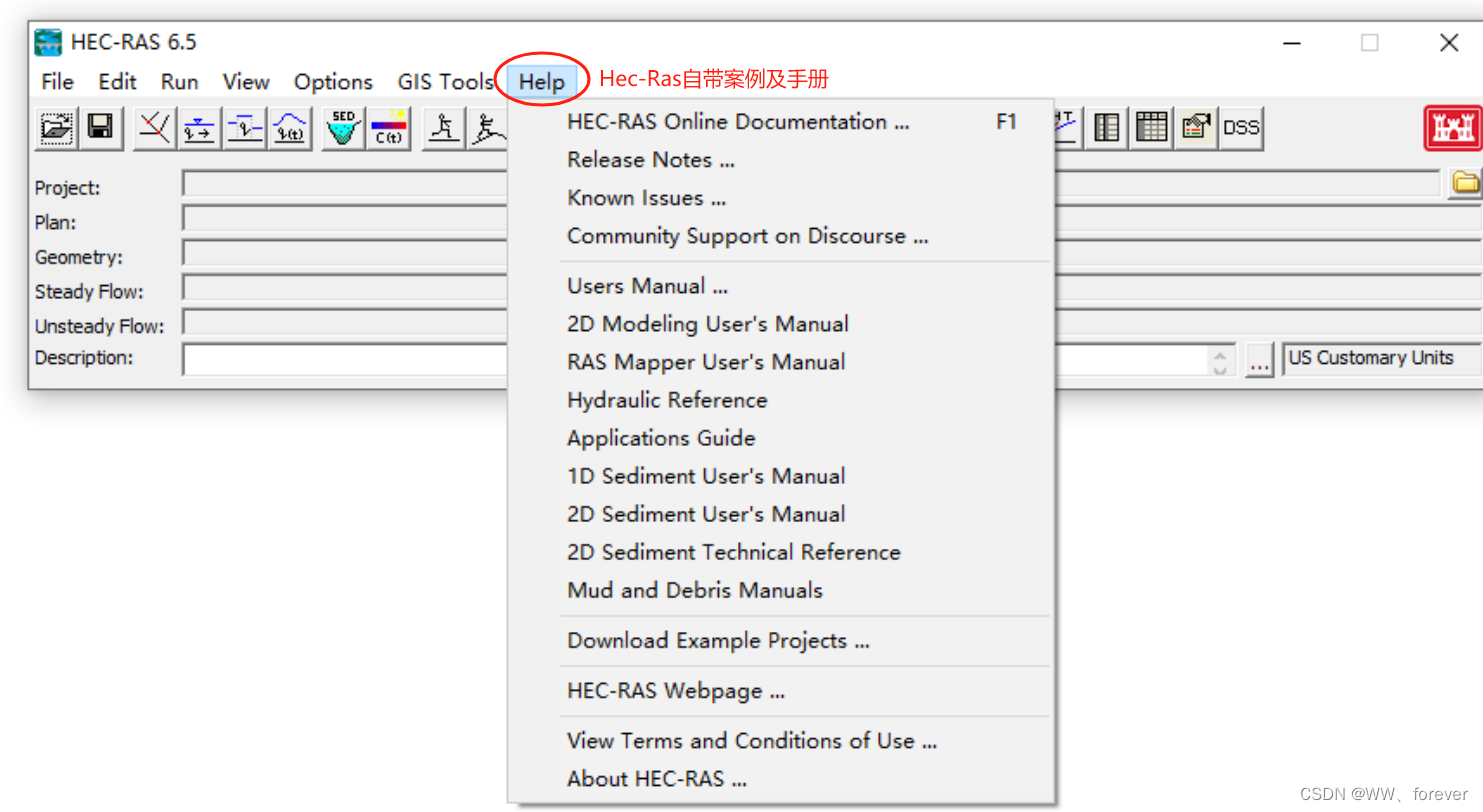

点击【Help】，可查阅Hec-Ras自带案例及手册：

HEC-RAS主窗口上还有一个按钮栏。按钮栏可以快速访问HEC-RAS菜单栏下最常用的选项。

每个按钮的说明如下所示：

• 打开文件（Open Project）：打开已保存的项目
• 保存文件（Save Project）：保存当前项目
• 几何数据（Geometric Data）：编辑河道的几何信息，如横断面数据、河道中心线等。
• 稳定流数据（Steady Flow Data）：输入和编辑恒定流量条件。
• 非稳定流数据（Unsteady Flow Data）：输入和编辑非恒定流量条件。
• 沉积物/泥沙数据（Sediment Data）：输入和编辑泥沙输移数据。
• 水质数据（Water Quality Data）：输入和编辑水质分析数据。
• 水力设计功能（Hydraulic Design Functions）：提供多种水力设计工具，如桥梁和涵洞的设计。
• （RAS Mapper）：用于2D模型的地理信息系统（GIS）工具，帮助用户可视化和分析模拟结果。
• 横断面（Cross Sections）：查看和编辑河道的横断面数据，显示河道断面的形状和水流情况。
• 剖面图（Profile Plot）：查看和编辑河道的横断面数据，显示河道断面的形状和水流情况。
• 综合剖面图（Genaral Profile Plot）：综合显示多个剖面图，以比较不同条件下的水流特征。
• 流量曲线（Rating Curve）：绘制流量曲线，显示不同水位下的流量变化情况。
• XYZ 透视图（XYZ Perspective Plot）：以三维视图显示河道和水流情况，提供更直观的分析。
• 水位和流量过程线（Stage and Flow Hydrographs）：绘制水位和流量过程线，显示时间序列数据。
• 水力特性（Hydraulic Properties）：绘制水位和流量过程线，显示时间序列数据。
• 详细输出表（Detailed Output Table）：提供模拟结果的详细数据表，方便用户查看和分析。
• 剖面总结表（Profile Summary Table）：提供各个剖面的总结数据，便于比较和分析。
• 错误、警告和备注总结（Sum Errs, Warn, Notes）：汇总模拟过程中出现的错误、警告和备注，帮助用户及时发现和解决问题。
• （View DSS）：查看并管理 HEC-DSS（Data Storage System）数据，支持数据的存储、读取和分析。

英文版说明如下：
