【SWMM】第一期：模型概述及软件安装

暴雨管理模型 （Storm Water Management Model，SWMM 模型）是美国环保局为解决日益严重的城市排水问题而推出的暴雨径流管理模型 ，此模型可以对单场暴雨或者连续降雨而产生的暴雨径流进行动态模拟，进而解决与城市排水系统相关的水量与水质问题。

SWMM 模型 （Storm Water Management Model）概述

目前 ，该模型在北美地区被广泛用于城市水系统的设计、规划和运行。 其核心部分是管道汇流计算模块，提供了恒定流法、运动波法和动力波法三种水动力学方法。其中动力波法通过求解完整的圣维南方程组进行计算，能够处理蓄变、回水、进出口损失、 逆流以及有压流。

官网-Storm Water Management Model (SWMM)

SWMM 由 4 个计算模块和 1 个服务模块组成。

• 4 个计算模块分别为径流模块( Runoff )，输送模块 ( Transport) ，扩充输送模块( Extran) 和储存/ 处理模块( Storage/ Treat ment)，通过计算模块的运行，SWMM 可以对地面径流，排水管网以及污水处理单元等的水量水质进行动态模拟。
• 服务模块的主要功能是进行一些计算后的处理 ，如统计、绘图等。

SWMM模型中的径流模块、输送模块和储存/处理模块可以分别实现对城市排水系统中地表径流、管网输送和污水处理单元的模拟 ，这为 SWMM 模型对城市排水系统的整体模拟提供了可能。
城市产生的污水和降雨资料作为 SWMM 模型的管道结点属性( Inflow) 和降雨属性( Rain Gages) 分别输入到输送模块和径流模块 ，这些属性数据作为模型的输入，为计算模拟提供了基础；而模拟的核心是利用SWMM 中的径流模块、输送模块和储存/ 处理模块依次对城市排水中的地表径流、管网输送和污水处理进行模拟计算 ，最终得到输入城市受纳水体中的水量和水质的动态结果。

参数描述（Description of parameter）

1、雨量站（Rain Gages）：雨量计提供研究区域内一个或多个集水区的降水数据。

雨量计的主要输入属性包括：

• 降雨数据类型
• 记录时间间隔
• 降雨数据源
• 降雨数据源名称

2、子流域/集水区（Subcatchment）：子集水区是土地的水文单元，其地形和排水系统要素将地表径流引导到单一排放点。

• 用户负责将研究区域划分为适当数量的子集水区，并确定每个子集水区的出水点。
• 排放出口点可以是排水系统的节点或其他子集水区。

3、连接节点（Junction Node）：连接节点是排水系统的节点，其中链接连接在一起。

连接节点的主要输入参数有：

• 仰拱标高(通道或人孔底部)
• 距地面高度等。

4、出水口（Outfall Node）：出水口是排水系统的终端节点，用于定义动态波流路由下的最终下游边界。

5、分流节点（Flow diver node）：分流节点是排水系统节点，以规定的方式将流入引至特定的管道。

• 分流节点在其排放侧不能有超过两个管道连接。
• 分流节点仅在稳定流和运动波路由下有效

应用

• 防洪排水系统部件的设计和尺寸。
• 防洪和水质保护的滞洪设施及其附属设施的规模。
• 绘制自然河道系统的洪泛平原- SWMM5是联邦应急管理局批准的国家洪水保险计划研究模型。
• 设计控制策略以尽量减少联合下水道溢出。
• 评价流入和渗透对卫生下水道溢流的影响。
• 产生非点源污染物负荷，以分配废物负荷。
• 使用绿色基础设施实践控制现场径流，如低盖子控制。
• 评估减少潮湿天气污染物负荷的最佳管理措施和低影响发展的有效性。


软件安装及下载

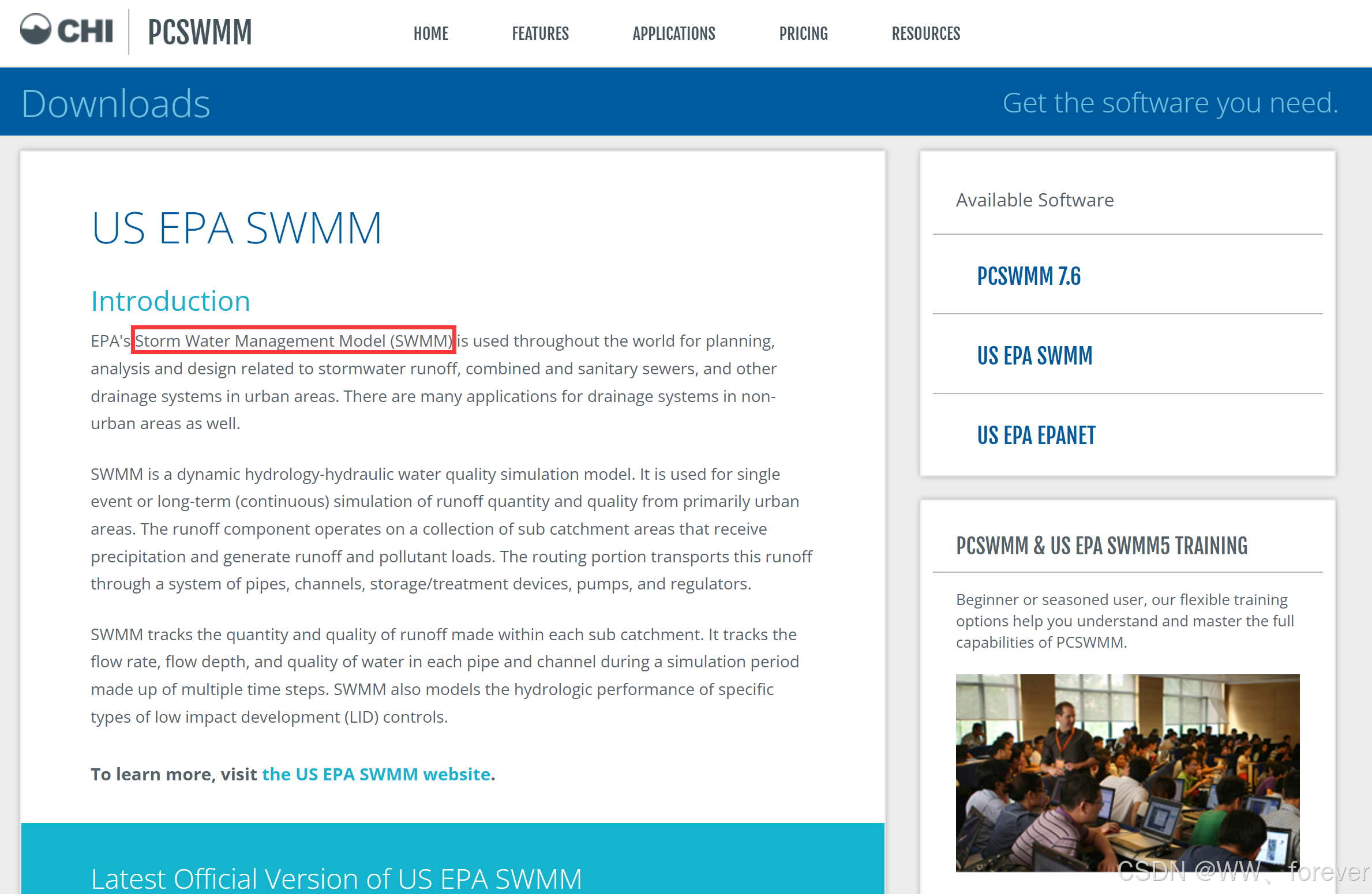

软件下载-US EPA SWMM

安装包可在网站自行下载或评论本博客获取（附上邮箱）

双击安装包，

更改安装路径后，选择【Next】，

选择【Install】，

软件安装完成，界面如下：

SWMM界面如下：
