STM32F103输出PWM

一.PWM

1.pwm简介

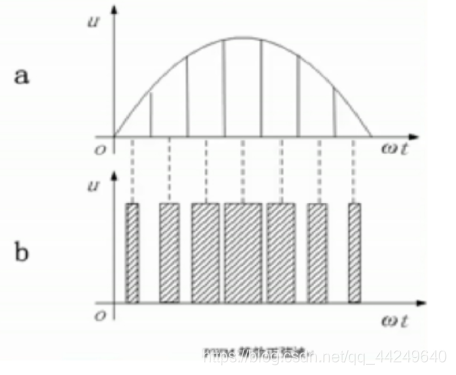

PWM是 Pulse Width Modulation 的缩写，中文意思就是脉冲宽度调 制，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控 制的一种非常有效的技术，其控制简单、灵活和动态响应好等优点而成 为电力电子技术最广泛应用的控制方式，其应用领域包括测量，通信， 功率控制与变换，电动机控制、伺服控制、调光、开关电源，甚至某些 音频放大器，因此学习PWM具有十分重要的现实意义。 其实我们也可以这样理解，PWM是一种对模拟信号电平进行数字编码 的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个 具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的 任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压 或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去 的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被 断开的时候。只要带宽足够，任何模拟值都可以使用 PWM 进行编码。
　　

2.STM32F1 PWM介绍

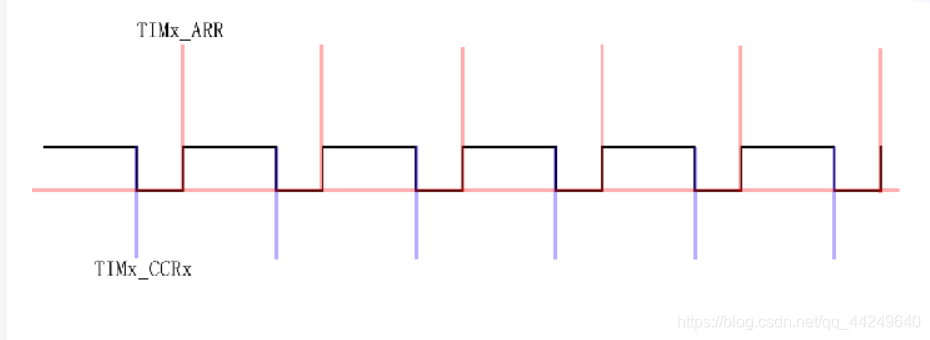

STM32F1除了基本定时器TIM6和TIM7，其他定时器都可以产生PWM输出 。其中高级定时器 TIM1 和 TIM8 可以同时产生多达 7 路的 PWM 输出 。而通用定时器也能同时产生多达 4路的 PWM 输出，这些在定时器中断 章节中已经介绍过。 PWM的输出其实就是对外输出脉宽可调（即占空比调节）的方波信号 ，信号频率是由自动重装寄存器 ARR 的值决定，占空比由比较寄存器 CCR 的值决定。
　　

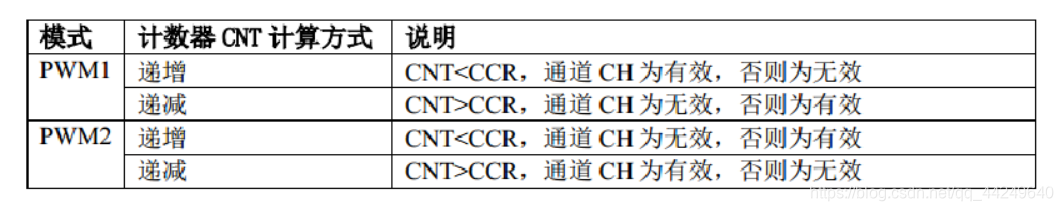

PWM输出比较模式总共有8种，具体由寄存器 CCMRx 的位 OCxM[2:0] 配置。我们这里只讲解最常用的两种PWM输出模式：PWM1和PWM2，其他几 种模式可以参考《STM32F10x中文参考手册》13、14、15定时器章节。

PWM1和PWM2这两种模式用法差不多，区别之处就是输出电平的极性不 同。
　　
　PWM模式根据计数器CNT计数方式，可分为边沿对齐模式和中心对齐模 式。
