前言

前阵子公司倒闭了，最近面试常被问到 DDR 的问题，这篇文章主要对 DDR 的时序进行梳理。

Branch Education 做过一个 DDR 的科普视频，油管和B站都有，里面对 DDR 的原理和工作机制讲的挺详细的，这里不做赘述。

本文参考了 “What Every Programmer Should Know About Memory”，该文写作于2007年，那会儿应该还只有 DDR2，不过从基本原理的角度而言，这篇文章写的很好。如果想对比各代 DDR 的异同，可以参考这个系列的文章深入理解DDR：DDR的演进。

DRAM 的时序

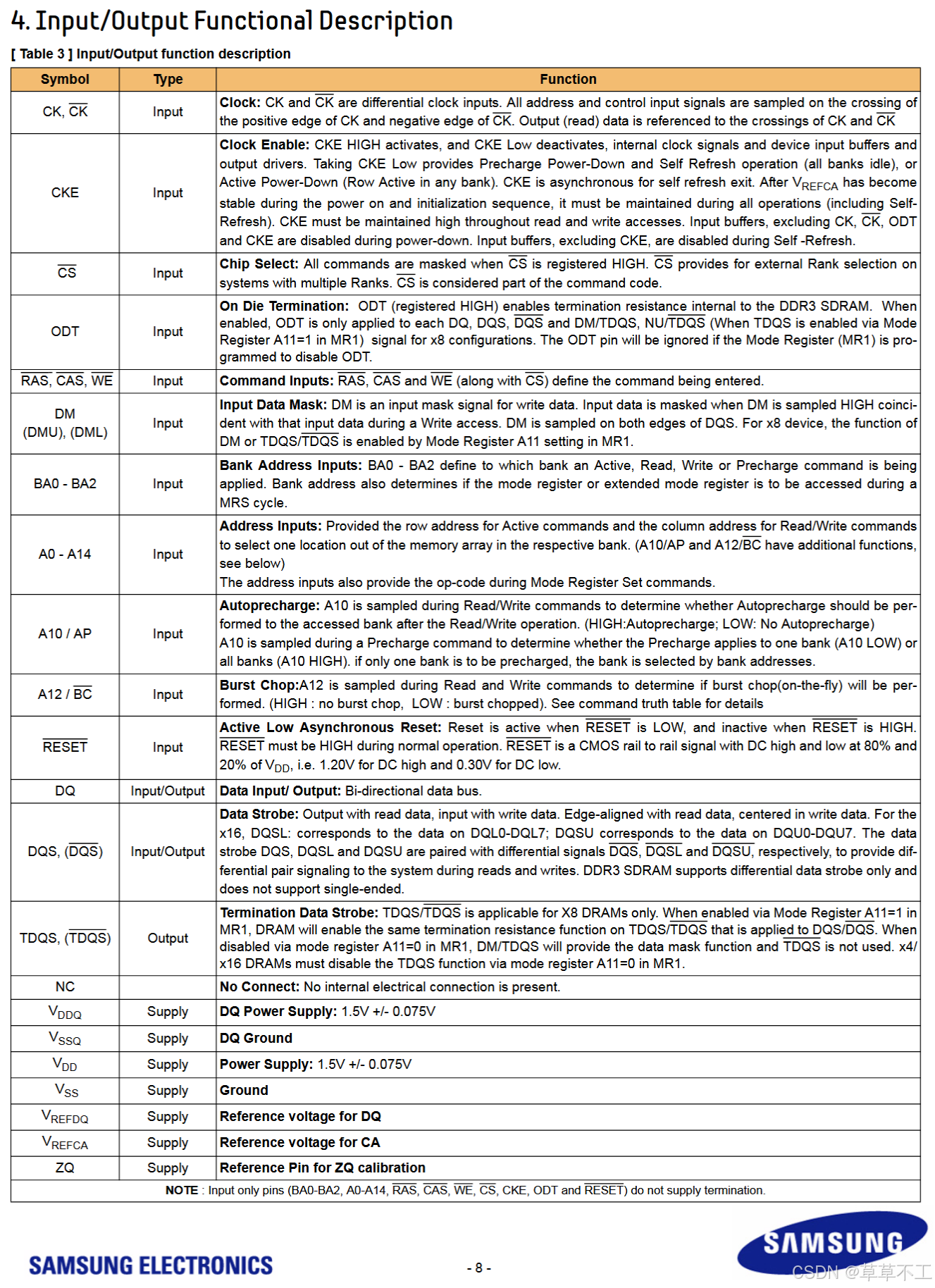

以下简称供对照：

DDR SDRAM: Double Data Rate Synchronous Dynamic Random Access Memory 双数据率同步动态随机存储器
RAS: row address selection 行地址选择
CAS: column address selection 列地址选择
DQ: Data In/Out 数据的输入输出

在这里插入图片描述

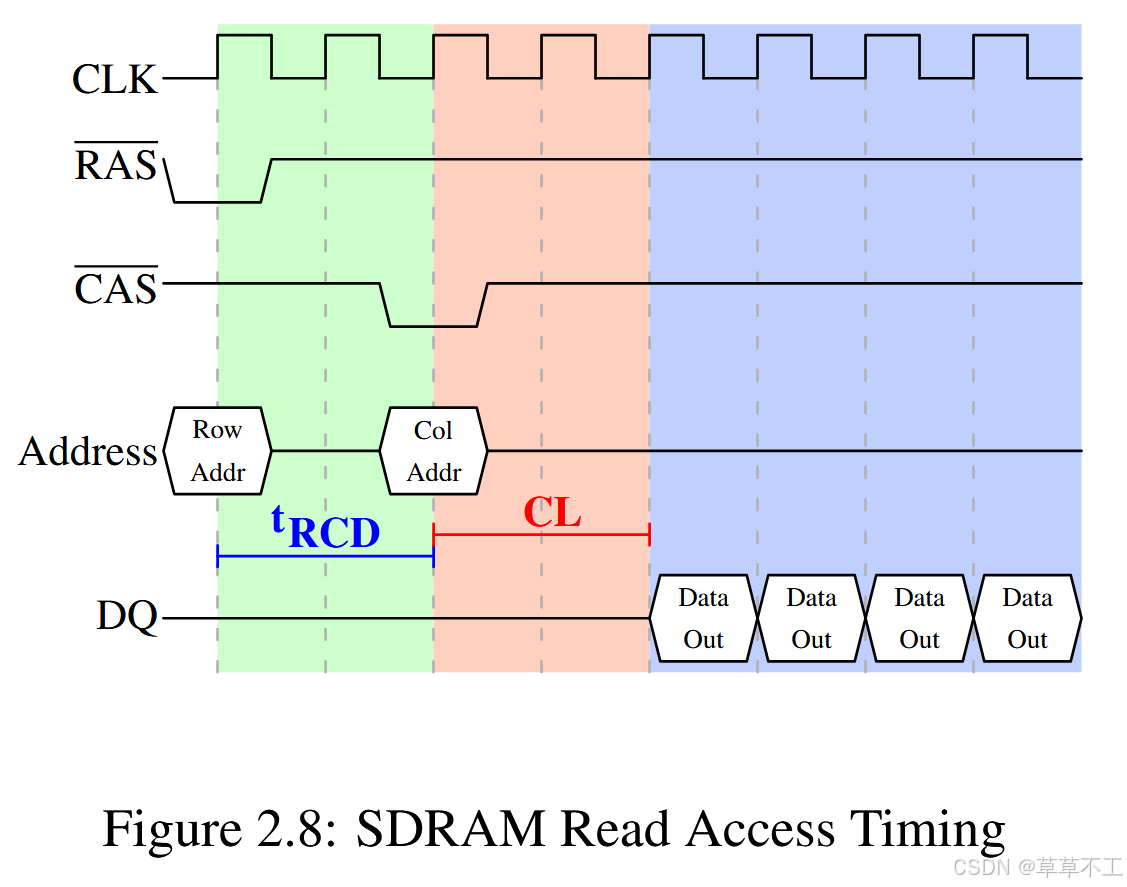

我们先只讨论CLK、RAS 和 CAS 信号以及地址和数据总线。读取周期始于内存控制器将 RAS 信号置低，并使行地址在在地址总线上可读。设置行地址后 RAM 芯片开始锁存寻址的行。

CAS 信号可以在 $t _{RCD}$ （RAS-to-CAS 延迟）时钟周期后发送。然后通过在地址总线上提供列地址并拉低 CAS 线来传输列地址。在这里，我们可以发现，行地址和列地址是通过一条总线进行传输的。

现在寻址已完成，可以传输数据了。 RAM 芯片需要一些时间为此做好准备。该延迟通常称为 CAS 延迟 (CL)。CAS 延迟用时钟周期表示，在上图中为 2。它具体取决于内存控制器、主板和 DRAM 模块的质量。由于DDR是双边沿的，所有延迟也可以为半值，当 CL=2.5 时，第一个数据将在蓝色区域的第一个下降侧可用。随着内存频率的提高，我们往往会发现CL的值（周期）越来越大，但实际上换算成延迟时间是不断减小的。

在这里插入图片描述

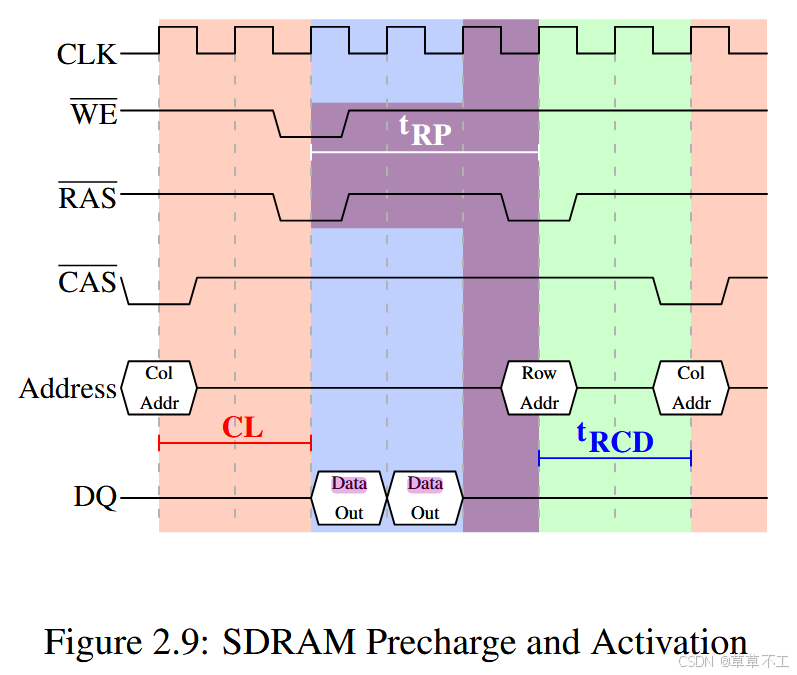

前图并未涵盖整个周期，它仅显示访问 DRAM 的整个周期的一部分。在发送新的 RAS 信号之前，必须停用当前锁存的行，并且必须对新行进行预充电。发出预充电命令后，需要 $t_{RP}$ （行预充电时间）周期才能选择该行。上图中，大部分时间（由紫色表示）与内存传输（浅蓝色）重叠，这很好！但 $t_{RP}$ 大于传输时间，因此下一个 RAS 信号会停滞一个周期。

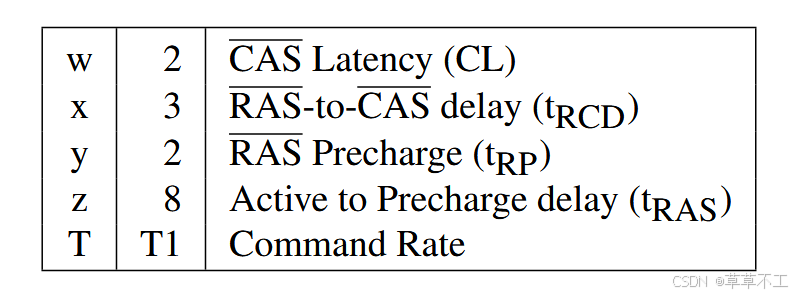

SDRAM 模块还有一个我们尚未讨论的时序值。在上图中，预充电命令仅受数据传输时间的限制。另一个限制是 SDRAM 模块在 RAS 信号之后需要一段时间才能对另一行进行预充电（表示为 $t_RAS$ ）。这个数字通常相当高，大约是 $t_{RP}$ 值的两到三倍。如果在 RAS 信号之后仅跟随一个 CAS 信号并且数据传输在几个周期内完成，则会出现问题。假设在上图中，初始 CAS 信号之前就直接有一个 RAS 信号，并且 $t_RAS$ 为 8 个周期。那么预充电命令必须延迟一个额外的周期，因为目前 tRCD、CL 和 tRP 之和（因为它大于数据传输时间）仅为 7 个周期。
