第一期：初步认识固态硬盘
主控，闪存，外置缓存
主控：SSD的CPU，还包括小容量外置缓存，内存控制器（用于沟通外置大容量缓存所需的内存控制器）
缓存：固态硬盘的内存，主要功能是存储FTL（闪存转换层）；一部分空间用于写入数据合并整理，大部分就存储FTL；这部分数据是SSD的内部账本，不公开（让主控有一个小本子可以随时记录下来闪存空间的使用情况）
闪存：被主控管理，主控需要对块进行记录，涉及到垃圾回收，磨损均衡等概念（也就是大量数据保存的地方）
第二期：窥视闪存结构
1、闪存是SSD最值钱的部分
2、闪存颗粒一般包含1–16个die ，die(裸晶片的称呼)，经过检测（前后都有检测）和封装，引出相应的引脚，方可做为一个元器件使用。
3、单die容量，体现了闪存的技术水准，单位是Gb（吉比特）
4、CE：chipenable的简称，chip这里指一个die，也就是裸片，是拥有独立CE信号最小立个体。选定特定的die即将该CE信号拉高。

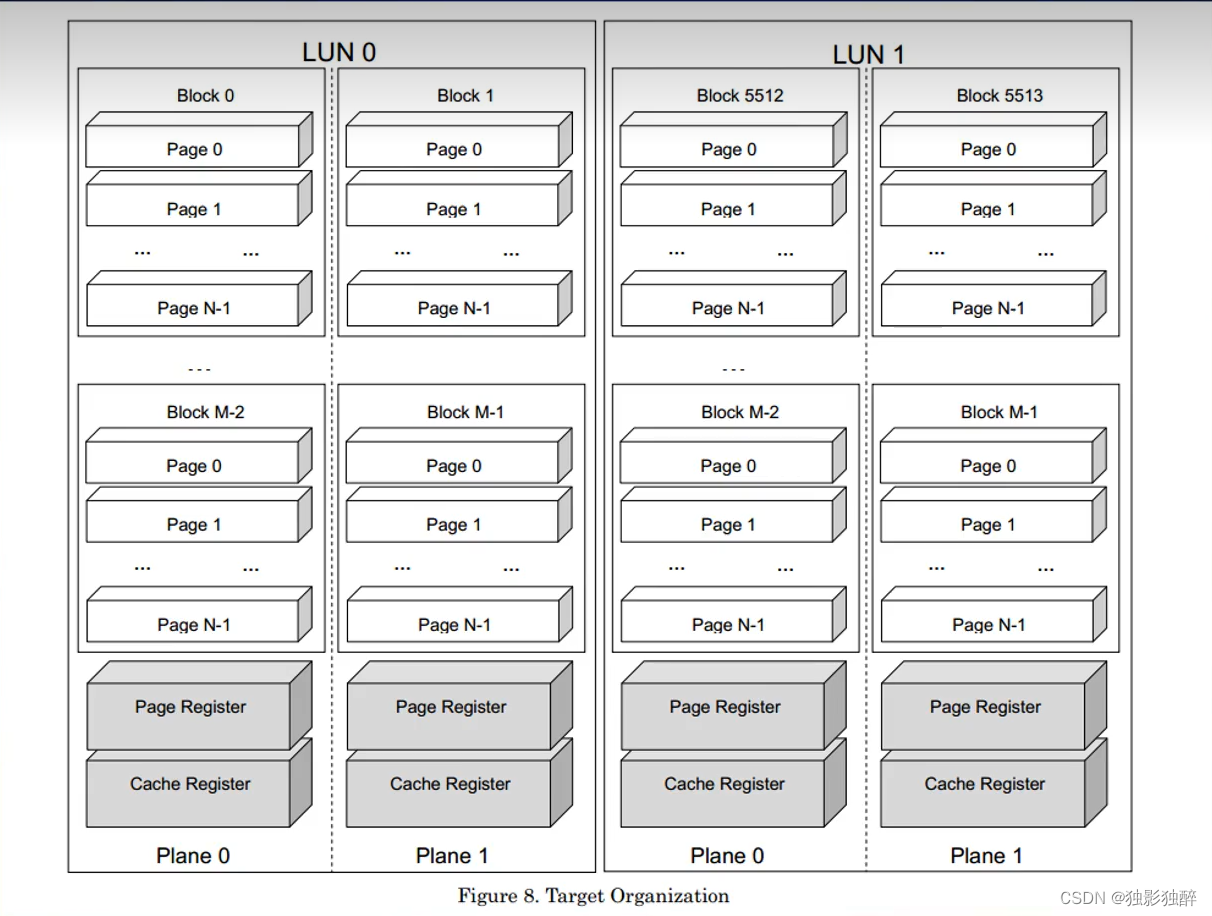

5、Die内部结构
Logic Unit逻辑单元拥有自己的page寄存器和cache寄存器，是执行命令和报告自身状态的最小结构单位
block是闪存中最小擦除单位，page则是闪存中最小的读写单位

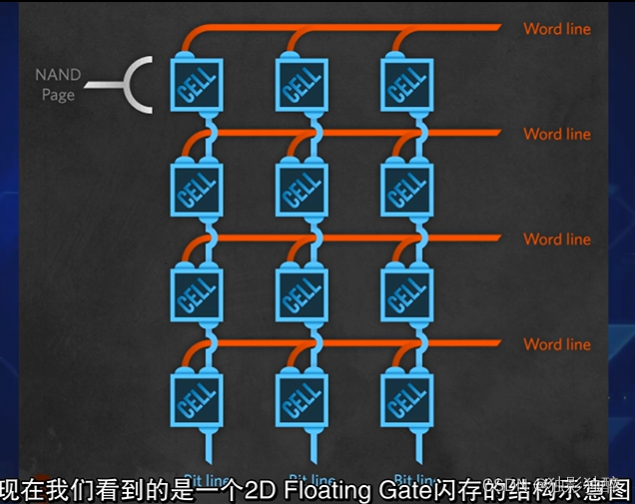

page页是由多个cell存储单元构成的，每个存储单元根据闪存类型SLC（sigle-level cell）、MLC(multi-level cell)、TLC(trinary-level cell)、QLC(quad-level cell)的不同，分别存储1、2、3、4个bit的数据。
擦除操作是很花力气的，所以NAND闪存使用过程中需要有GC垃圾回收机制：提前将无用的块擦除，确保始终有足量的空白块能够直接用于写入。
要有GC垃圾回收机制：提前将无用的块擦除，确保始终有足量的空白块能够直接用于写入。
