【环境配置】解决Matplotlib绘图时中文显示为方框的问题

1 问题重现

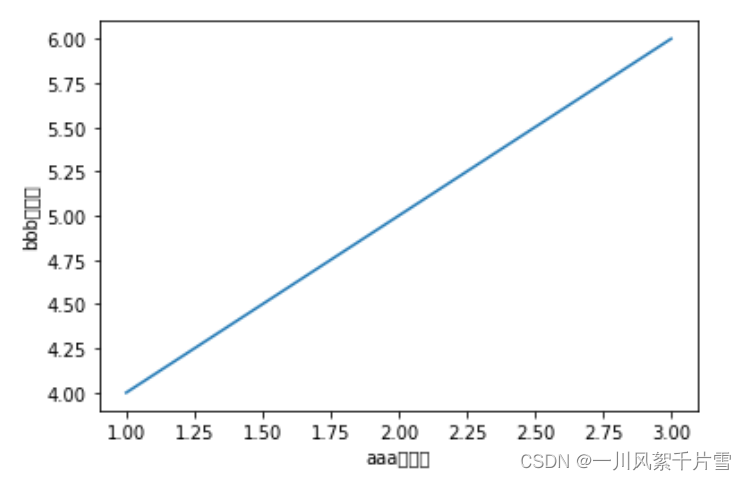

测试代码如下，当我们使用Matplotlib绘图时，如果含有中文，则图片中会将图片显示为方框

%matplotlib inline
import matplotlib.pyplot as plt
plt.plot((1,2,3),(4,5,6))
plt.xlabel('aaa横坐标')
plt.ylabel('bbb纵坐标')

2 解决方案一

一种最为简单的解决方案为，在导入Matplotlib后，加入两行代码

plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False
plt.rcParams.update({'font.size': 20}) # 设置字体大小

完整代码如下

%matplotlib inline
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False

plt.plot((1,2,3),(4,5,6))
plt.xlabel('aaa横坐标')
plt.ylabel('bbb纵坐标')

效果展示如下，此方法的优点是不用配置任何环境，弊端是每次都需要记得加上

3 解决方案二

下面介绍一种一劳永逸的方法

• 首先输入以下代码，得到你的Matplotlib的安装路径

import matplotlib
matplotlib.matplotlib_fname() #将会获得matplotlib包所在文件夹

我的路径为：C:\\Users\\15723\\.conda\\envs\\tensorflow\\lib\\site-packages\\matplotlib\\mpl-data\\matplotlibrc

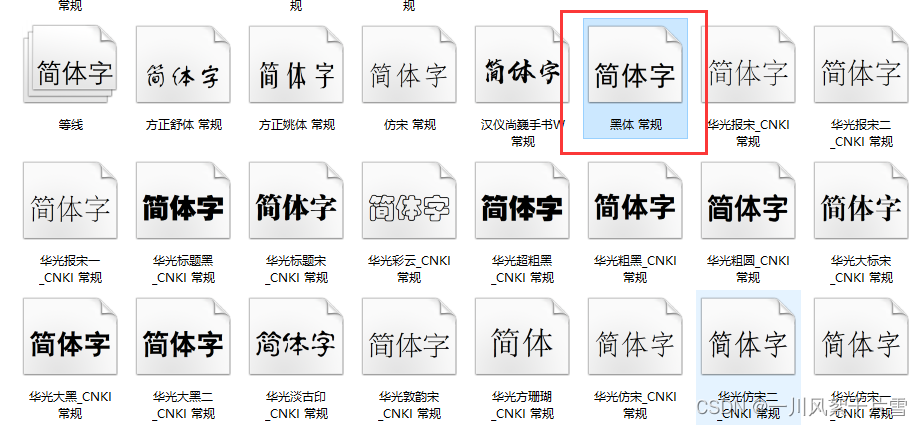

• 然后进入C:\Windows\Fonts\文件夹中，寻找到黑体常规（simhei），复制该字体

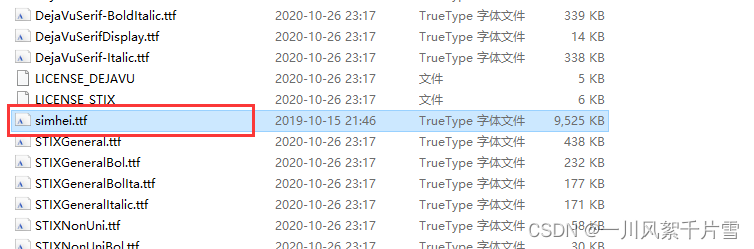

• 然后进入C:\\Users\\15723\\.conda\\envs\\tensorflow\\lib\\site-packages\\matplotlib\\mpl-data\\fonts文件夹，粘贴
  如果采用的是tensorflow1.x版本，可能还需要再进入一下ttf文件夹，总之找到这个一堆ttf的文件夹里就行

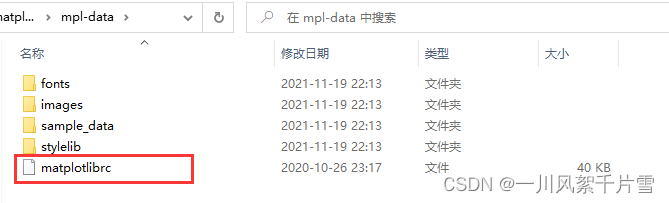

• 然后进入C:\\Users\\15723\\.conda\\envs\\tensorflow\\lib\\site-packages\\matplotlib\\mpl-data文件夹，就可以看到Matplotlib的配置文件

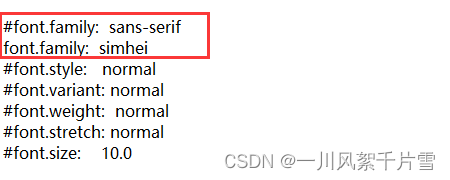

• 用记事本打开上图所示的文件，搜索#font.family:，找到对应位置，在下边加入一行font.family: simhei

• 按Ctrl+S保存文件，关闭记事本

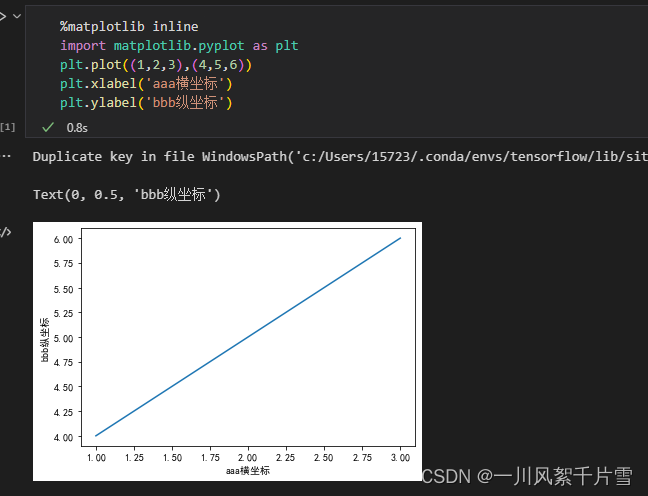

• 重启jupyter，再次运行代码，可以看到已经可以成功显示汉字了


参考文章：python matplotlib 中文显示参数设置
