正点原子stm32HAL库学习_基础篇_1

文章介绍了STM32芯片的分类和命名规则,重点讲解了STM32F103ZET6的数据手册,包括其在设计原理图中的重要性,提供了不同语言版本的手册供读者选择,并概述了STM32F103ZET6的章节结构和引脚定义。此外,还阐述了STM32F103的最小系统需求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

单片机简介





在这里插入图片描述



STM32芯片分类
ST中文社区网:https://www.stmcu.org.cn/
ST官网:https://www.st.com/content/st_com/en.html

STM32命名规则

在这里插入图片描述



数据手册
在设计STM32F103 原理图的时候,我们需要用到一个非常重要的文档:STM32F103 数据
手册,里面对STM32F103 的IO 定义和说明有非常详细的描述,是我们设计原理图的基础。战舰开发板所使用的STM32F103ZET6 芯片数据手册,存放在:A 盘→ 7,硬件资料→2,芯片资料→ STM32F103ZET6.pdf / STM32F103ZET6(中文版).pdf,接下来我们简单介绍一下如何使用该文档。

STM32F103ZET6.pdf 是最新的英文版(V13)STM32 数据手册

STM32F103ZET6(中文版).pdf 是中文版(V5)STM32 数据手册

大家可以根据自己的喜欢来选择合适的版本进行阅读,内容上基本大同小异,从准确性全面性的角度来说,看V13 英文版是最好的,从简单,易懂来说,看V5 中文版也是可以的。

STM32F103ZET6.pdf 数据手册是针对大容量系列(FLASH 容量在256KB~512KB 之间),主要包括8 个章节,如表2.3.4.1 所示:



STM32F103ZET6 引脚定义如表2.3.4.2 所示:(1代表的是封装形式,根据封装形式确定对应的引脚分布)

在这里插入图片描述

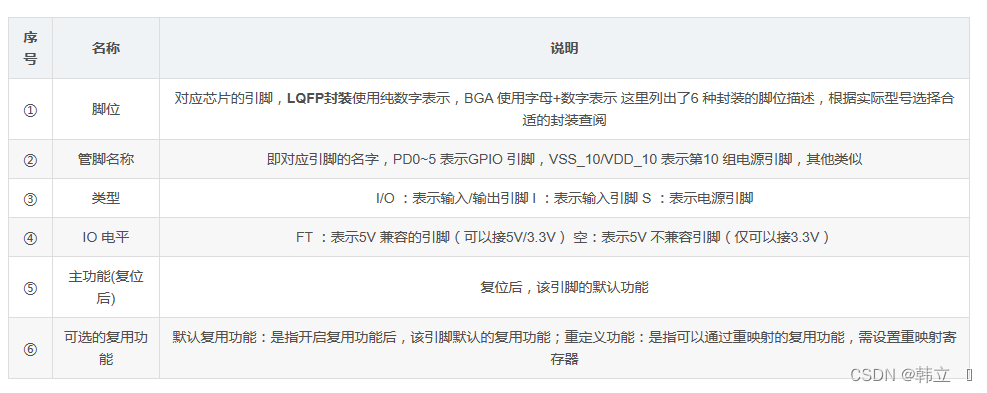

 引脚定义表的具体说明如表2.3.4.3 所示:



最小系统

最小系统就是保证MCU 正常运行的最低要求,一般是指MCU 的供电、复位、晶振、BOOT等部分。STM32F103 的最小系统需求如表

在这里插入图片描述

 在这里插入图片描述

 在这里插入图片描述



 在这里插入图片描述



 在这里插入图片描述

 在这里插入图片描述
