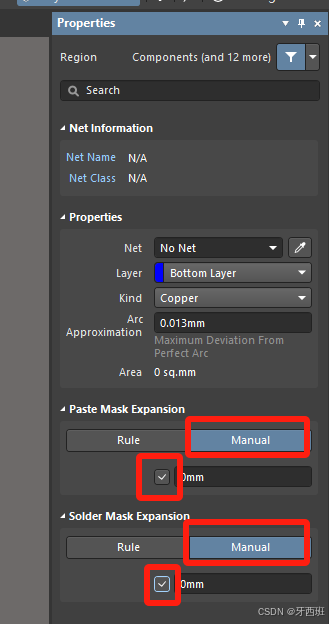

实心区域铺铜属性里设置，将阻焊层设置成0（勾选对勾），放置实心区域则自动开窗。反之取消对勾，是正常实心区域填充，无开窗。

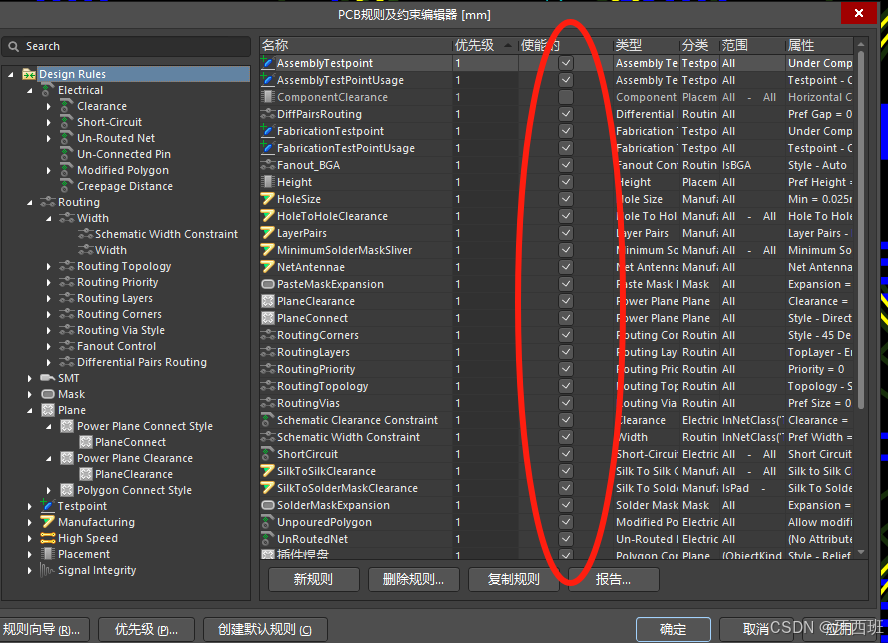

AD20不显示绿色报错

AD20隐藏上方的悬浮工具栏

2.快捷键TVP，将焊盘转换为过孔（工具-转换-选中的自由焊盘转换成过孔）1.选中需要改的焊盘，先把层改到multi-layer。3.改孔径-勾选manual（两个）

1、交叉选择模式：Tools →Cross Select Mode， PCB选中元器件时，原理图中元器件同时选中，反之亦然。4、PCB板上的螺丝孔，需清楚安装方式，安全间距需按照螺帽开始计算，而不是螺丝孔。7、具有极性的器件（如二极管发光二极管、电解、芯片器件) ，封装需有极性标识。10、确认客户LOGO、型号、版本、二维码（尺寸大小）、机型选择、认证信息。9、标识：LOGO、强电标识、防静电标识、CQC认证、工序、螺丝孔。6、电源端子、电机端子线序，更改端子型号前后线序是否一致。

2.工具-转换-从选择的元素创建非铺铜区域（快捷键T-V-T）3.设置完成后将底层画的圆删除。1.在底层画一个圆，选中。

AD20原理图快速查看网络

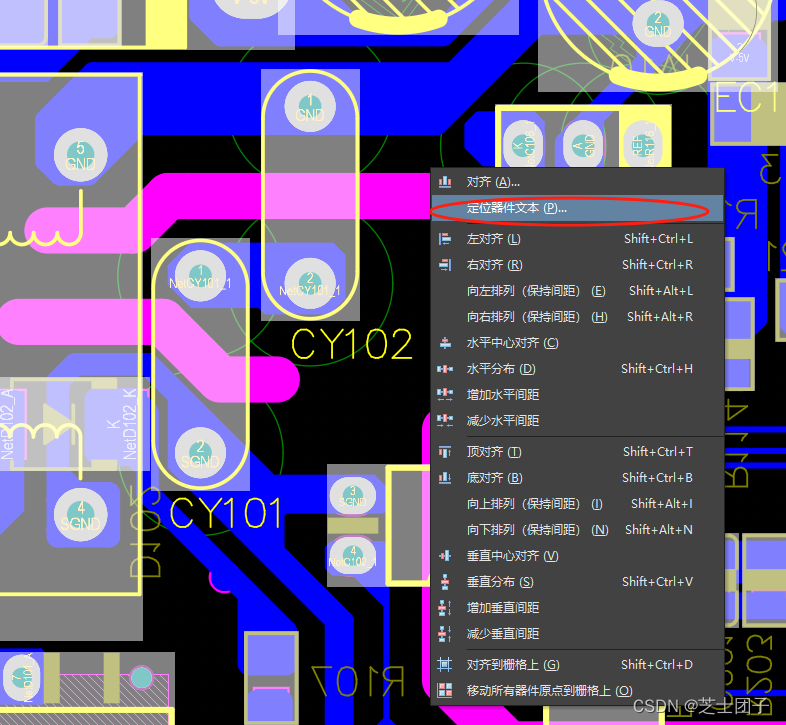

1.选择全部元器件 快捷键A-点击定位器件文本。2.选择丝印要在的位置-确定。

2.鼠标右键点击Net Class-添加类-给类取名，选择要的网络进行分类。1.快捷键D-C进入设置界面。

2.点击自定义后会进入这个界面，选择all-任意选择自己想设置的快捷键双击。1.视图-工具栏-自定义。3.选择可选的进行设置。

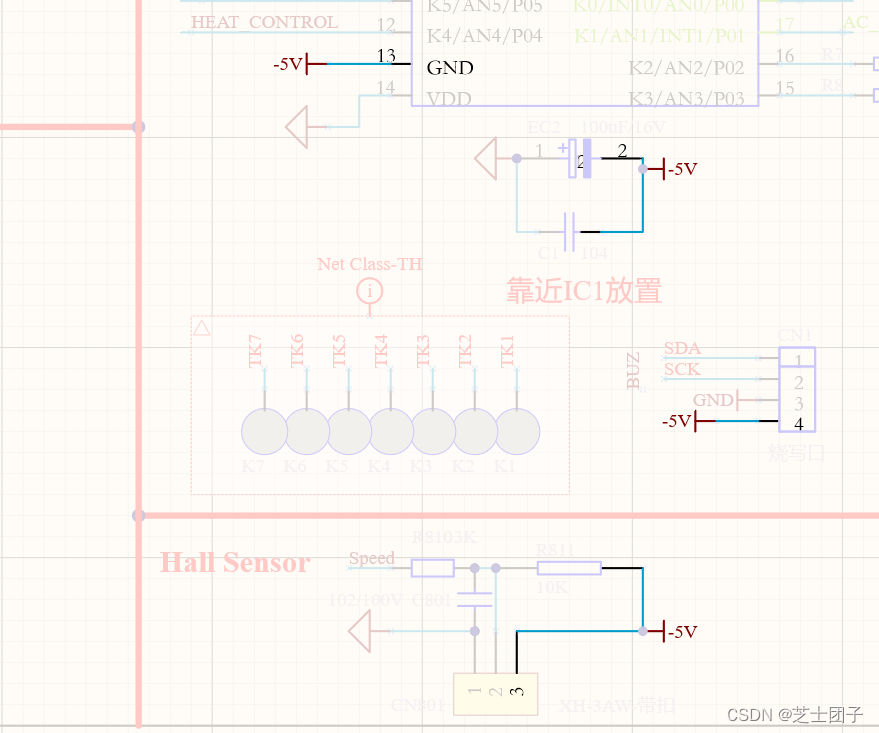

键盘按住alt键，鼠标左键点击想要显示的网络。2.原理图给选择的网络加颜色。1.原理图突出选中的网络。

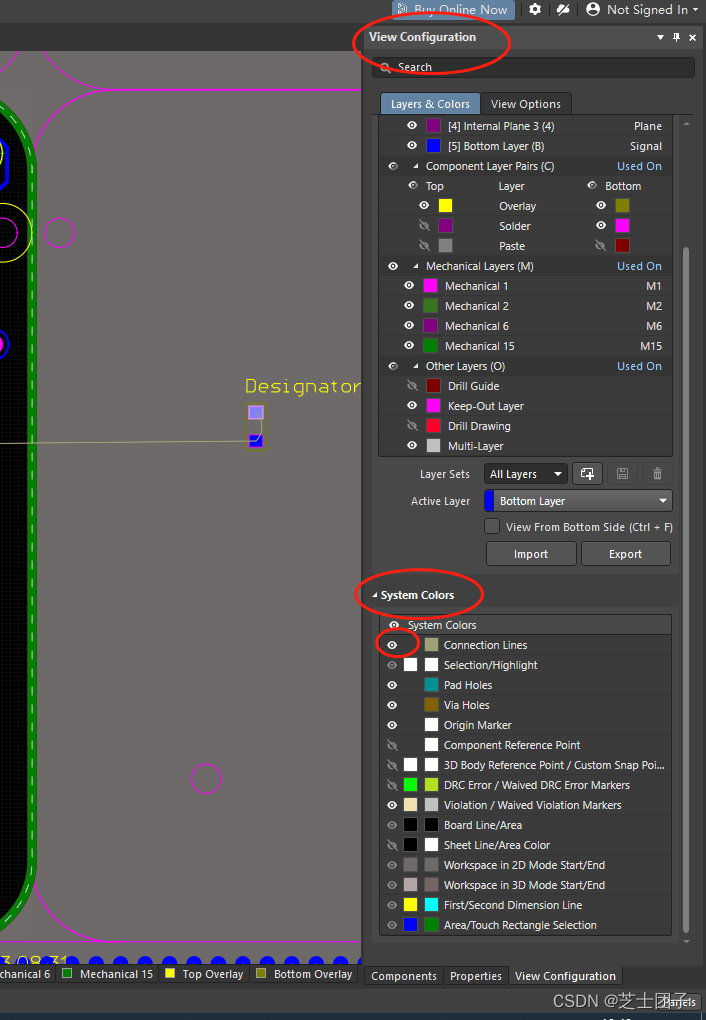

2.在Panels打开PCB,选中nets-all nets 快捷键N-显示连接-全部。1.层管理-打开connection lines。

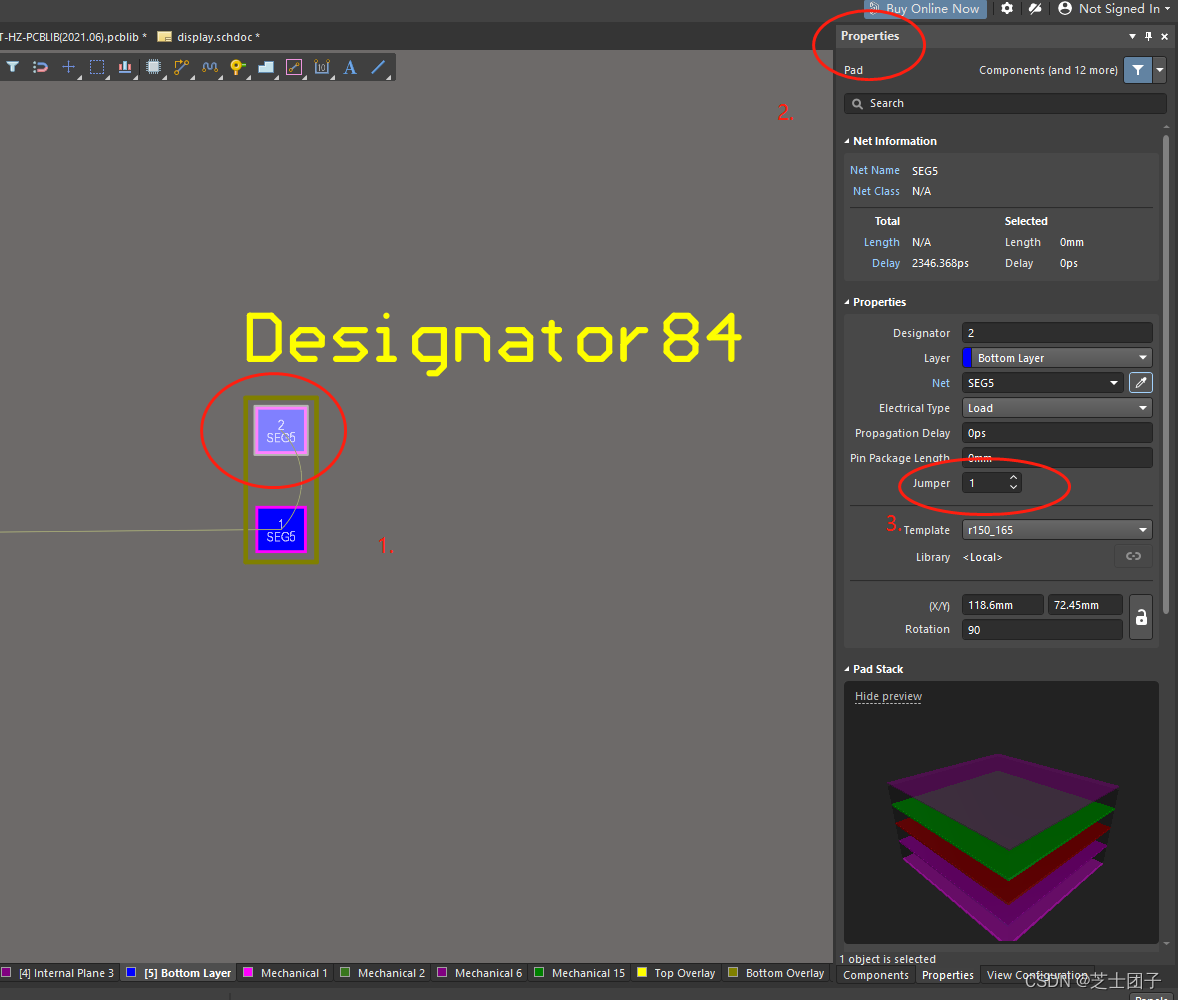

在Panels选中properties，跳线两个焊盘的jumper都设置为1。
