AD20设置圆形或其他形状禁止铺铜区域

最新推荐文章于 2024-08-13 14:20:22 发布
最新推荐文章于 2024-08-13 14:20:22 发布
阅读量9k 收藏 24
点赞数 8
文章标签： pcb工艺 智能硬件 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_44391517/article/details/134714803
版权

底层示例：
1.在底层画一个圆，选中

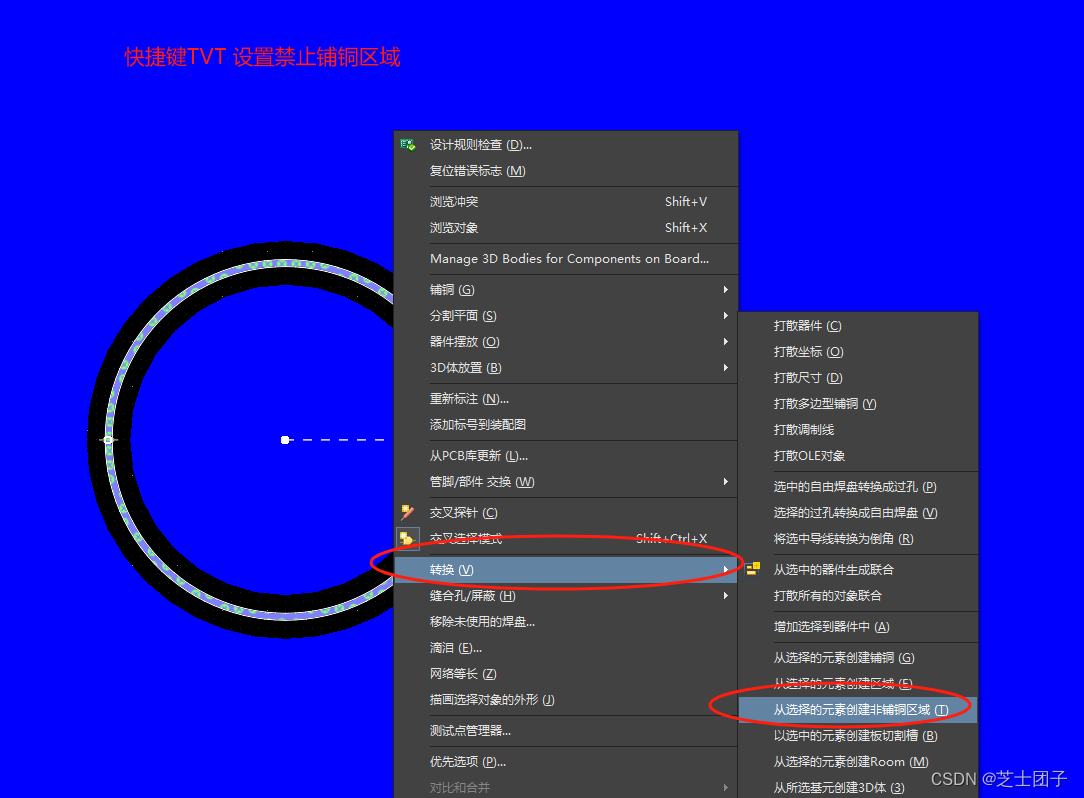

2.工具-转换-从选择的元素创建非铺铜区域（快捷键T-V-T）
3.设置完成后将底层画的圆删除
在这里插入图片描述
