上板例程（一）：点灯

1 软件下载与安装

软件版本：Quartus Prime Lite 18.1

官网地址：https://www.intel.com/content/www/us/en/software-kit/665990/intel-quartus-prime-lite-edition-design-software-version-18-1-for-windows.html

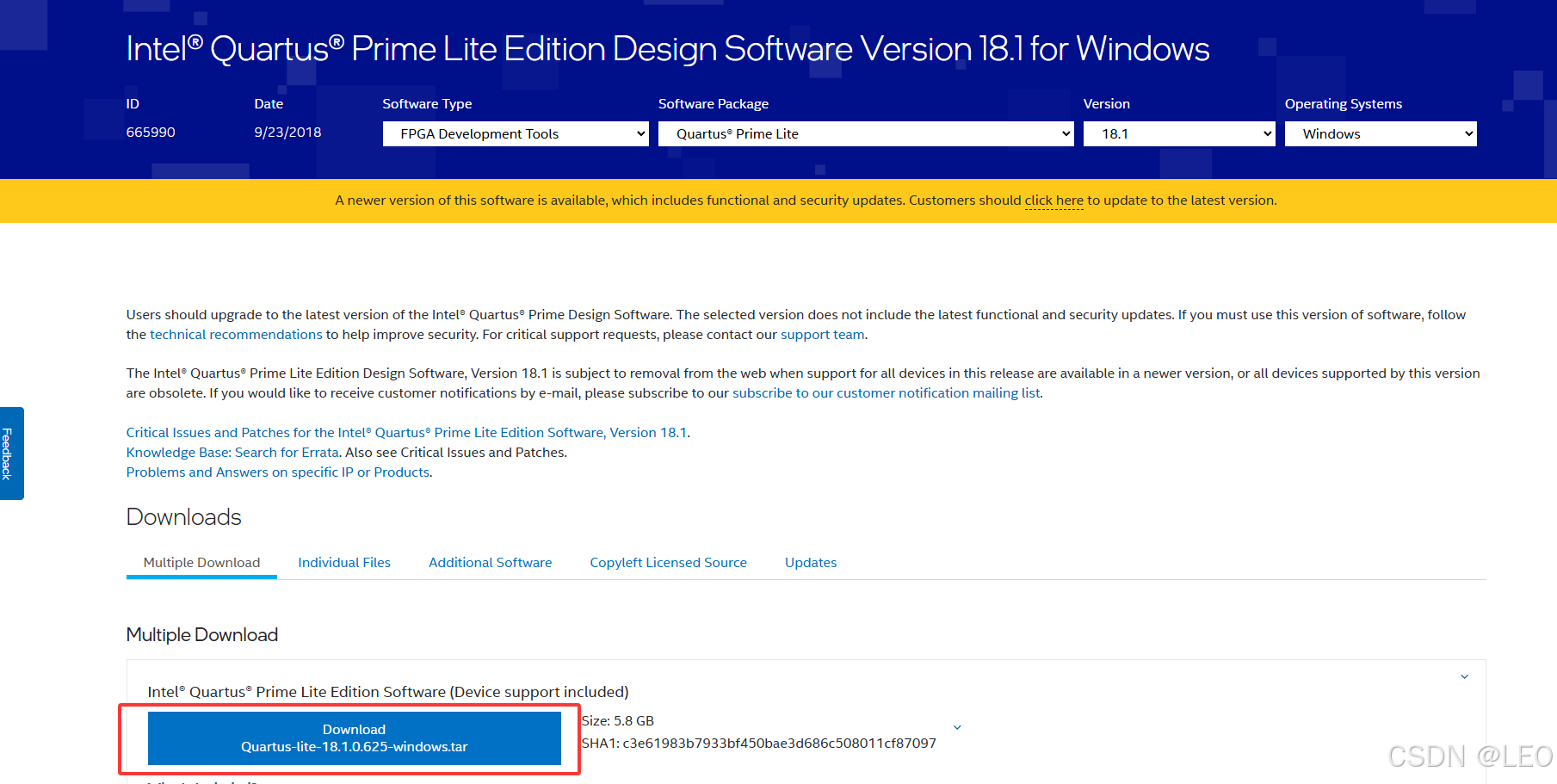

选好对应安装包和操作系统、版本后点击下载

在这里插入图片描述

1.1 安装

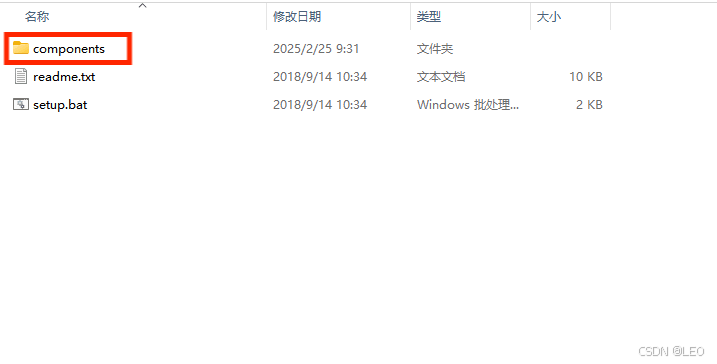

解压完成后，双击文件夹里的components进入

在这里插入图片描述

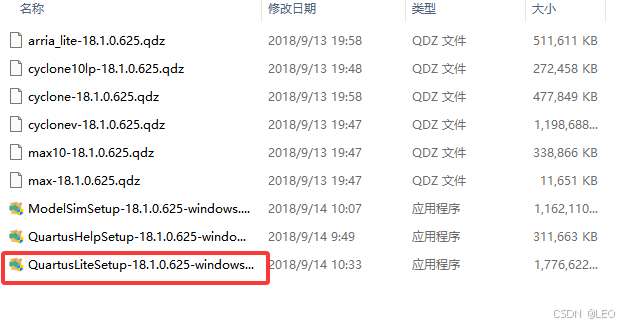

找到QuartusLiteSetup-18.1.0.625-windows应用程序，双击

在这里插入图片描述
点击next

在这里插入图片描述
选择 I accept…，然后点击next

在这里插入图片描述

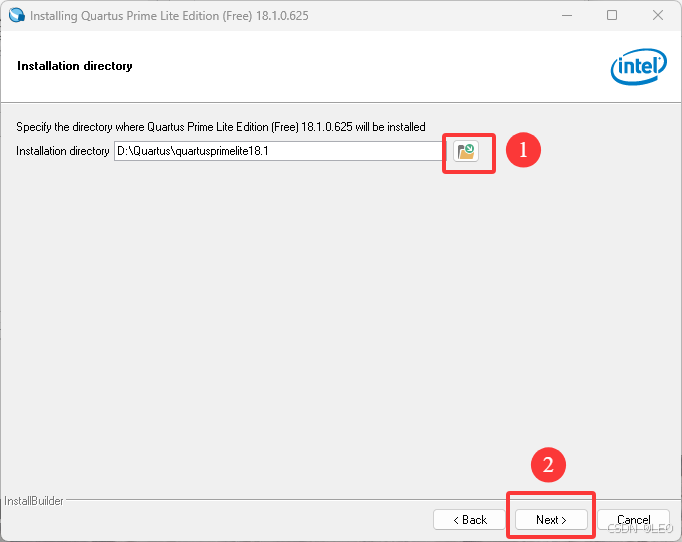

选择好安装目录后点击next

在这里插入图片描述

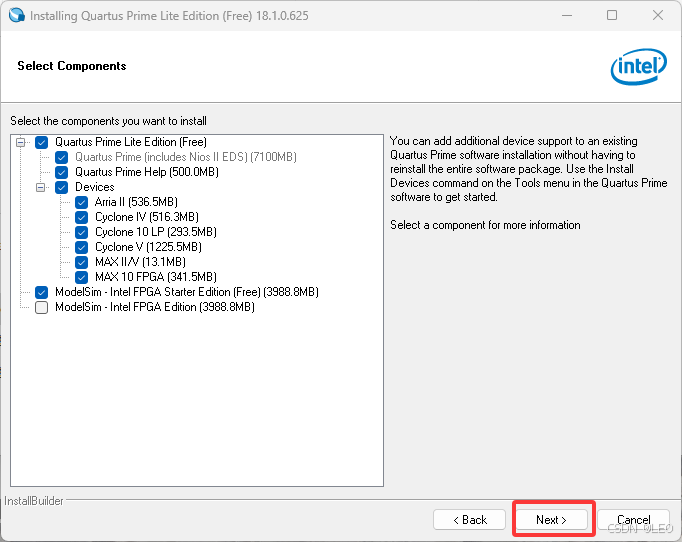

点击next

在这里插入图片描述

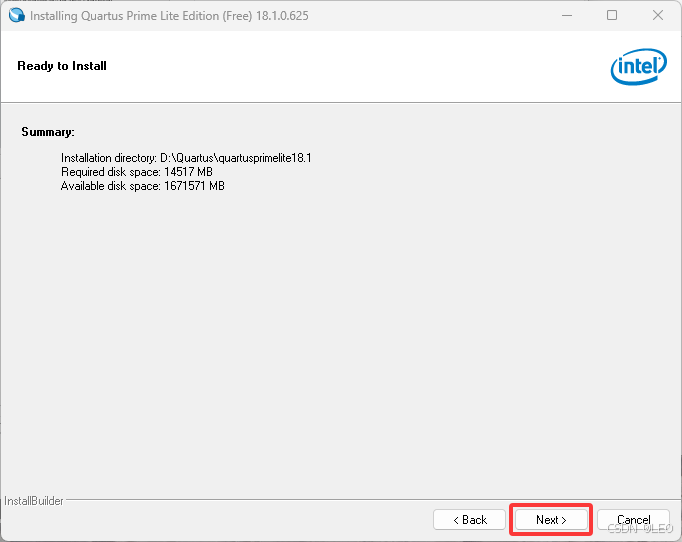

点击next

在这里插入图片描述

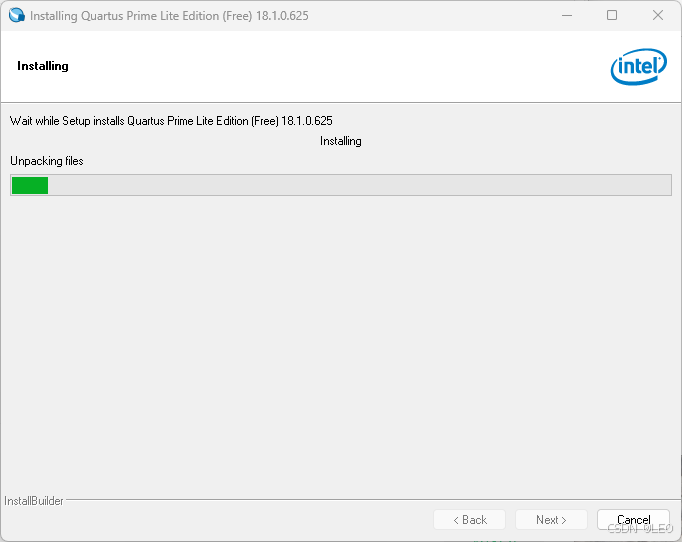

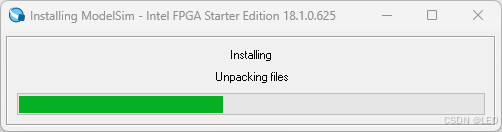

等待安装

在这里插入图片描述
在这里插入图片描述

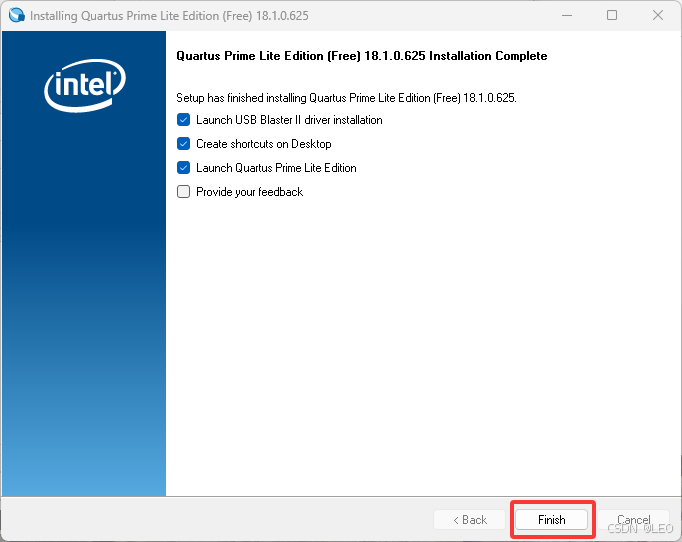

安装完成点击finish

在这里插入图片描述

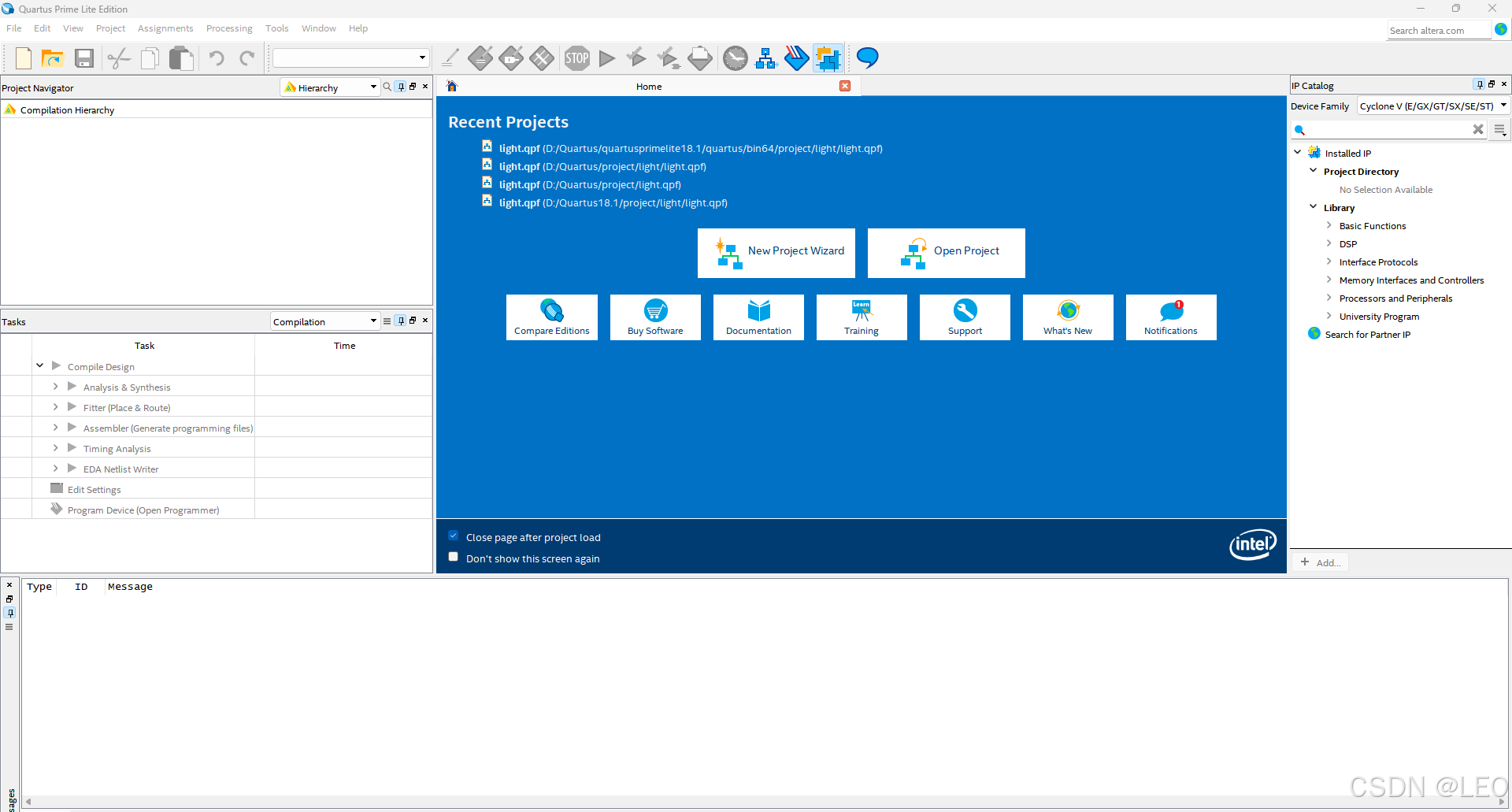

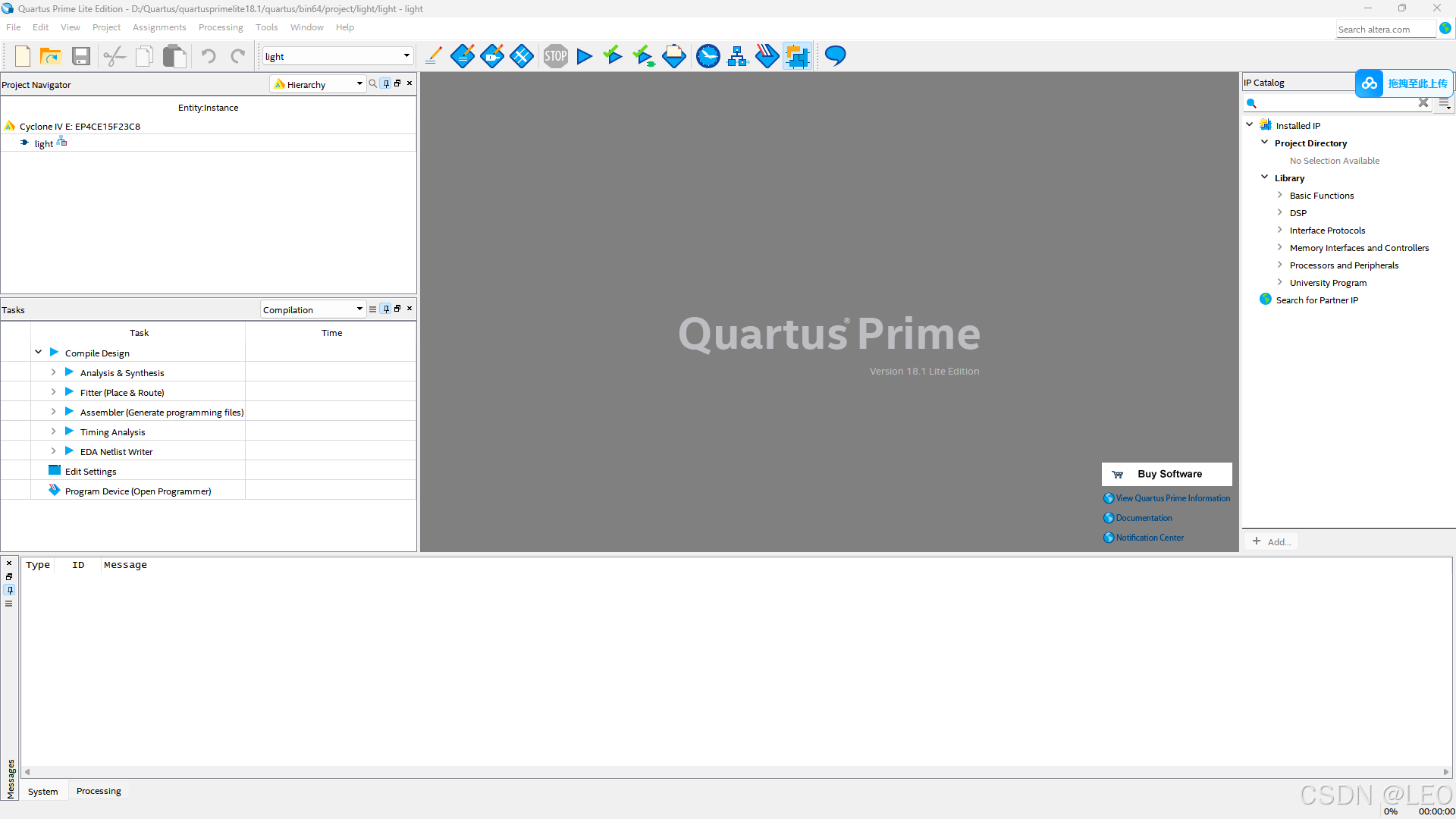

安装完成后软件界面

在这里插入图片描述
补充：安装后续似乎出了一个对话框，提示是否选有无license的，我选的no…

2 例程1：点灯

2.1 新建工程

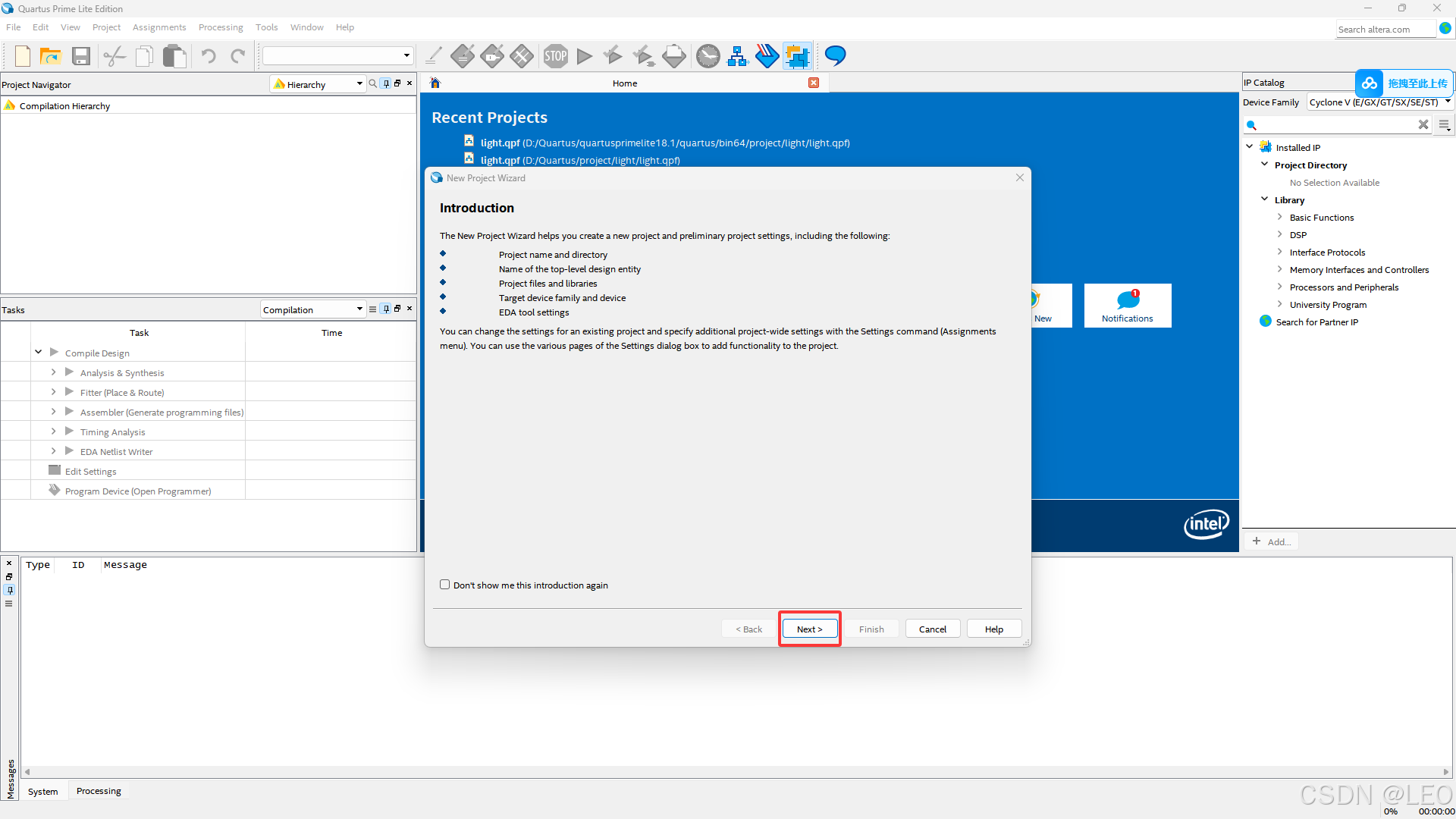

选择File>New Project Wizard，点击next

在这里插入图片描述

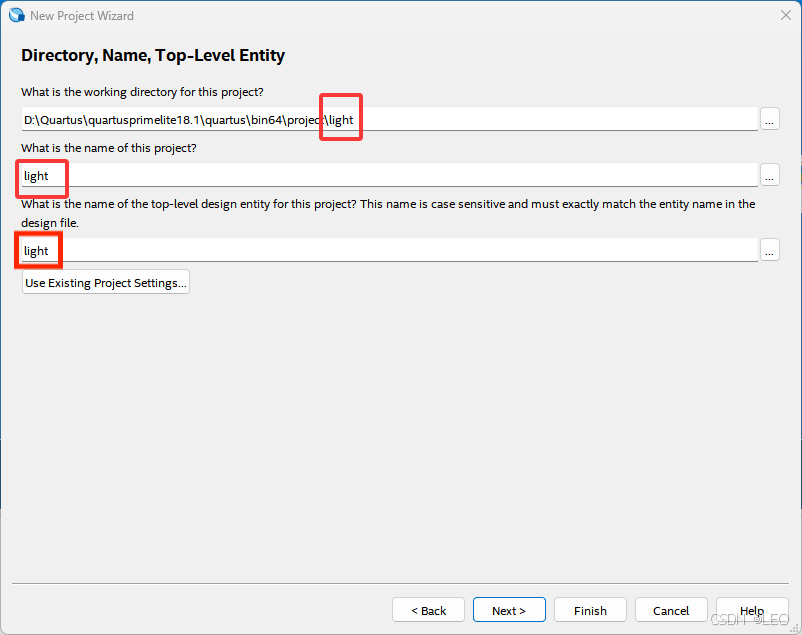

工程名一般与顶层设计实体名相同

在这里插入图片描述
然后点击next

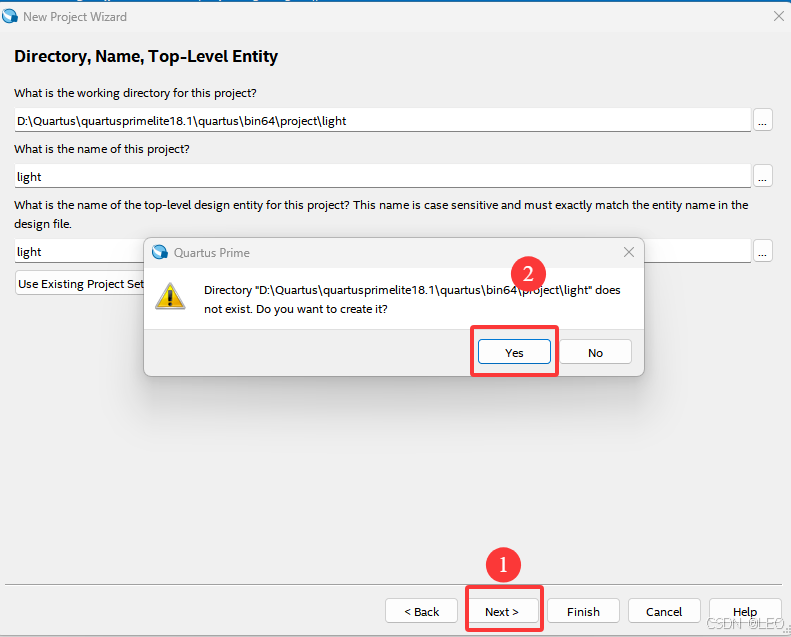

**补充：**若设定文件夹不存在，则会提示新建，点击next

在这里插入图片描述

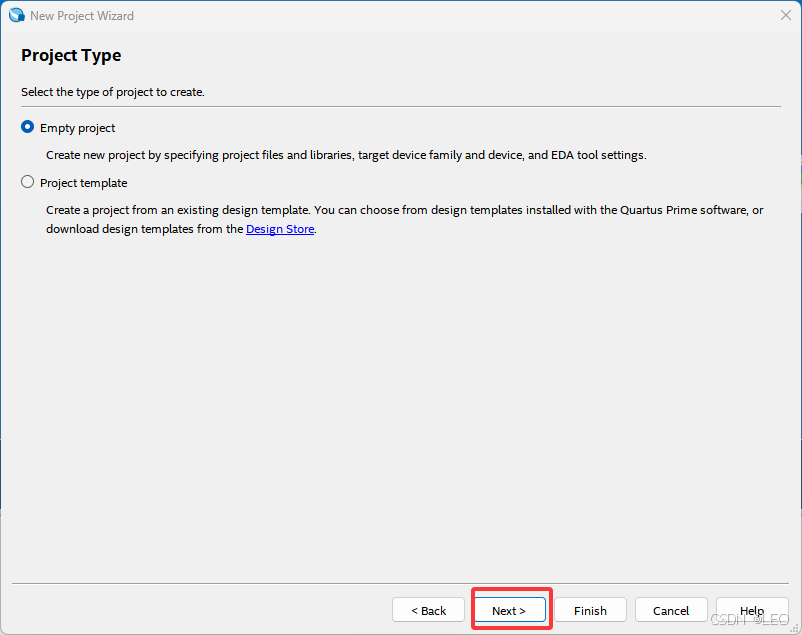

点击next

在这里插入图片描述

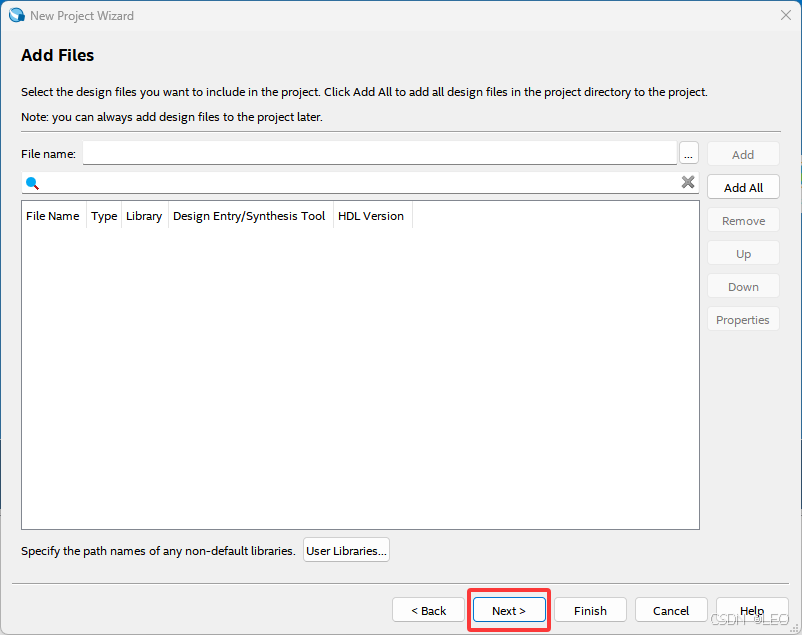

提示添加文件，继续点next（若有文件，点击路径添加即可）

在这里插入图片描述

选器件类型，根据自己开发板芯片型号对应选择

在这里插入图片描述

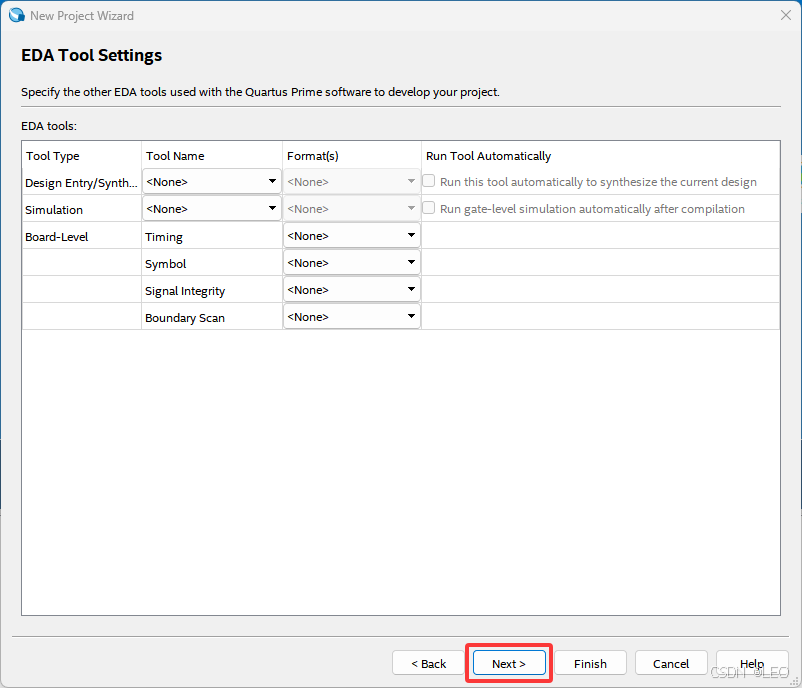

点击next

在这里插入图片描述

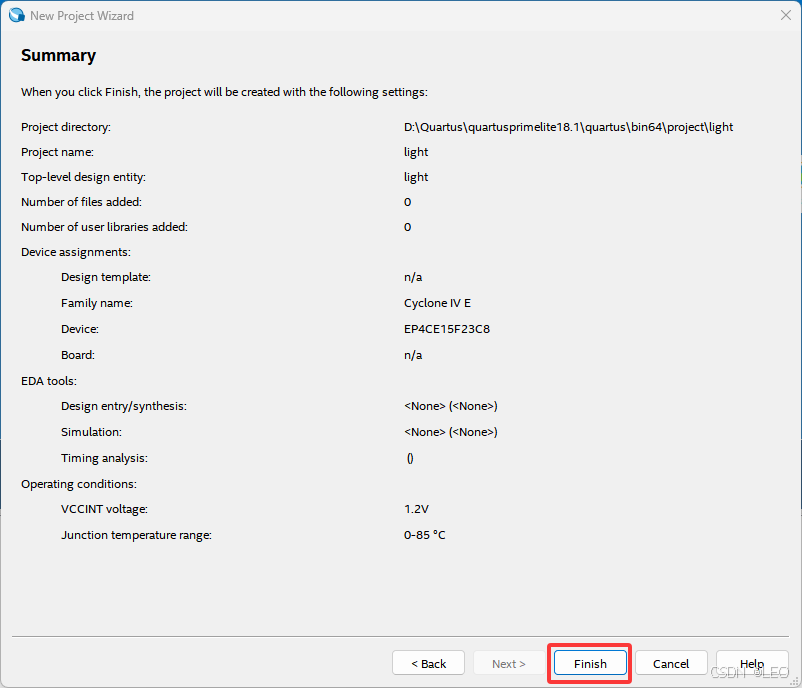

点击finish

在这里插入图片描述
工程创建完成

在这里插入图片描述

2.2 代码设计

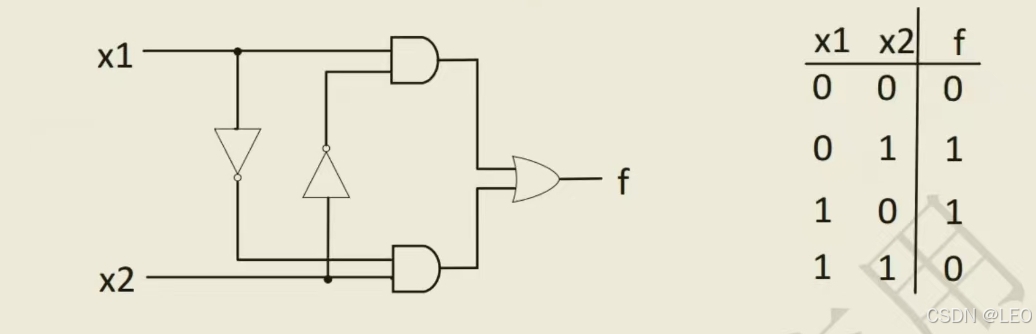

双路灯控电路

在这里插入图片描述
用Verilog代码描述上述数字逻辑(模块名称保持一致)

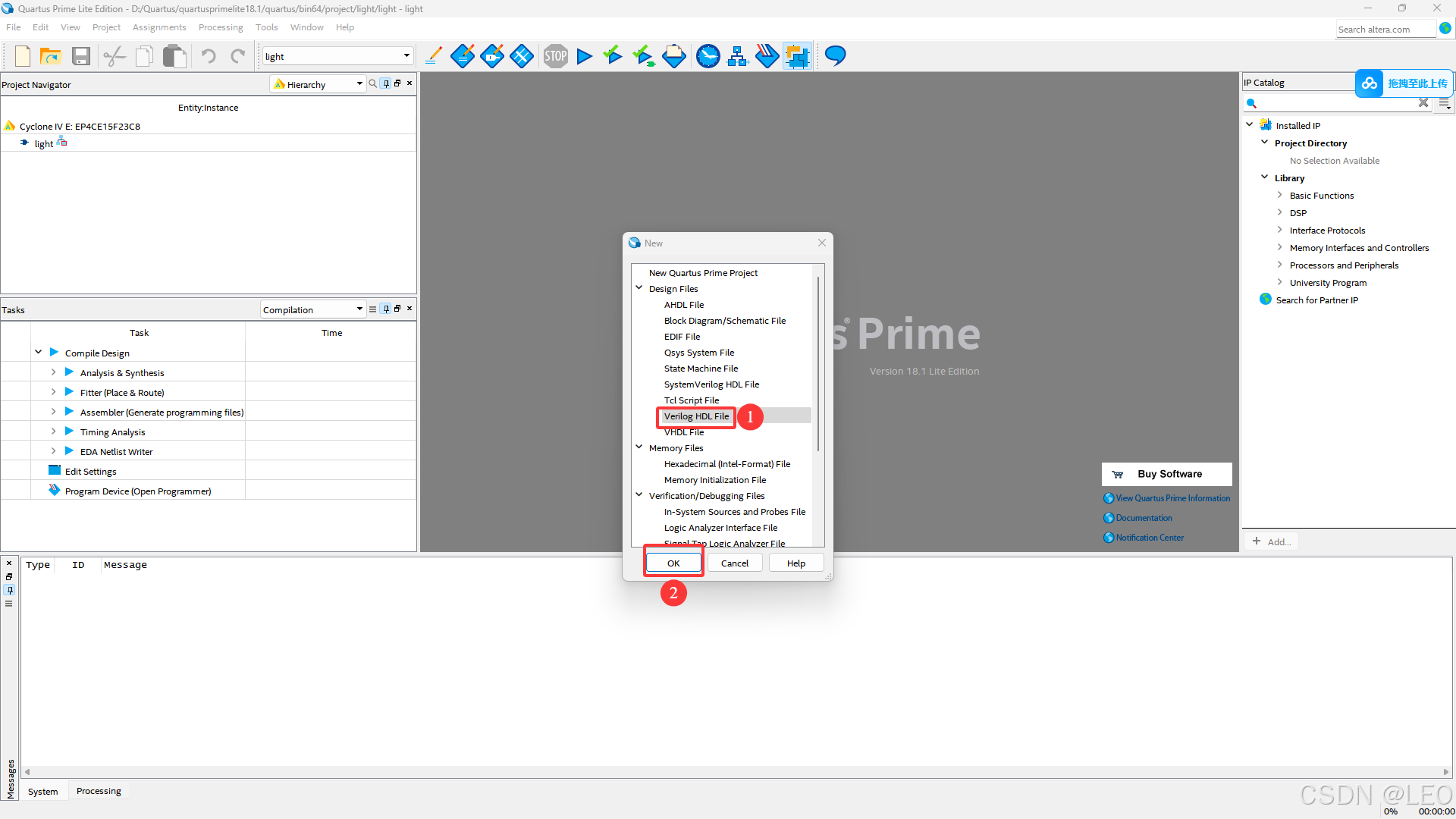

1、File>New，选择Verilog HDL File，然后点击OK

在这里插入图片描述

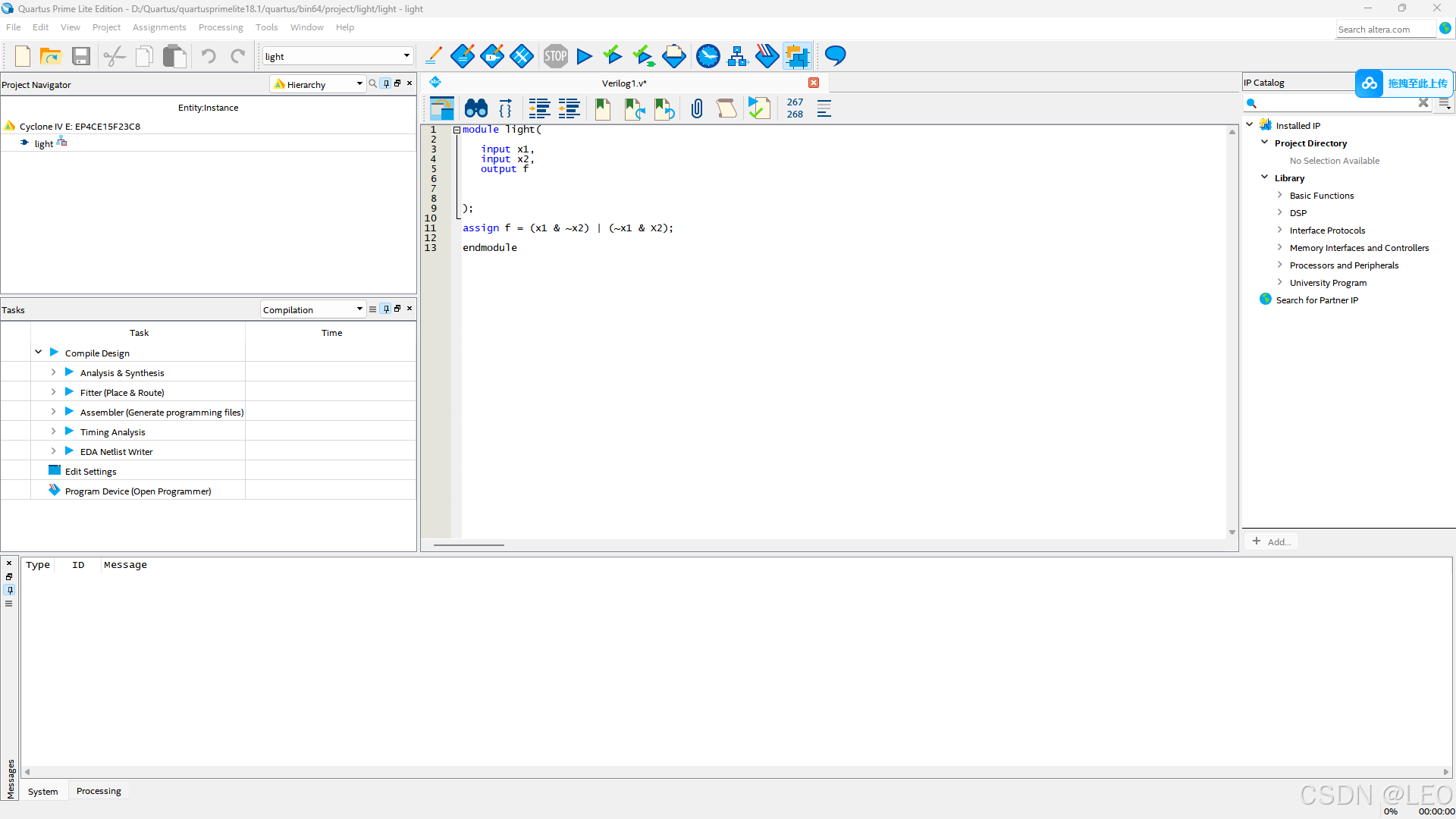

出现如下窗口，并在.v文件里编入代码：

在这里插入图片描述

module light(

   input x1,
	input x2,
	output f

);

assign f = (x1 & ~x2) | (~x1 & x2);

endmodule

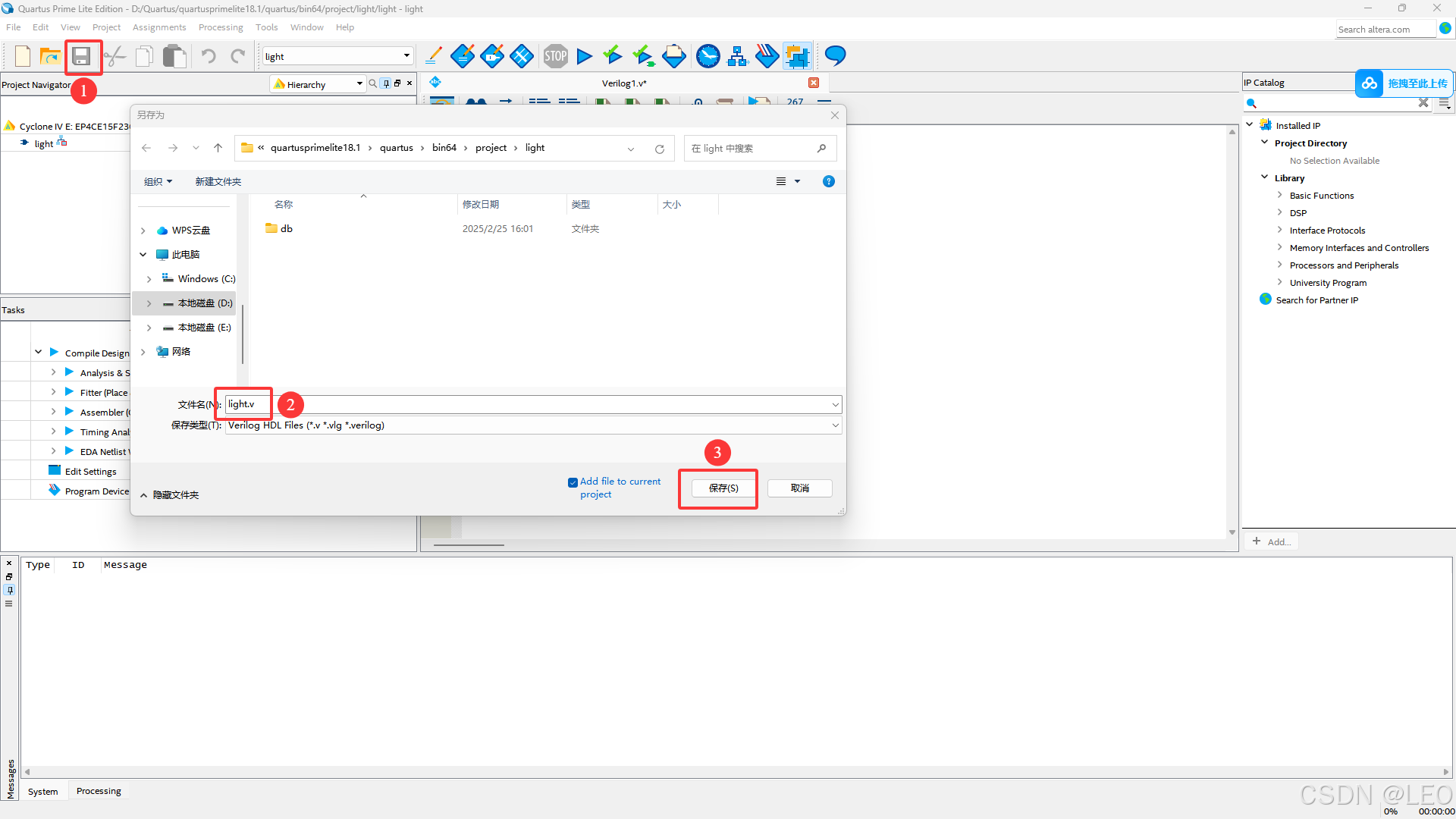

保存文件

在这里插入图片描述

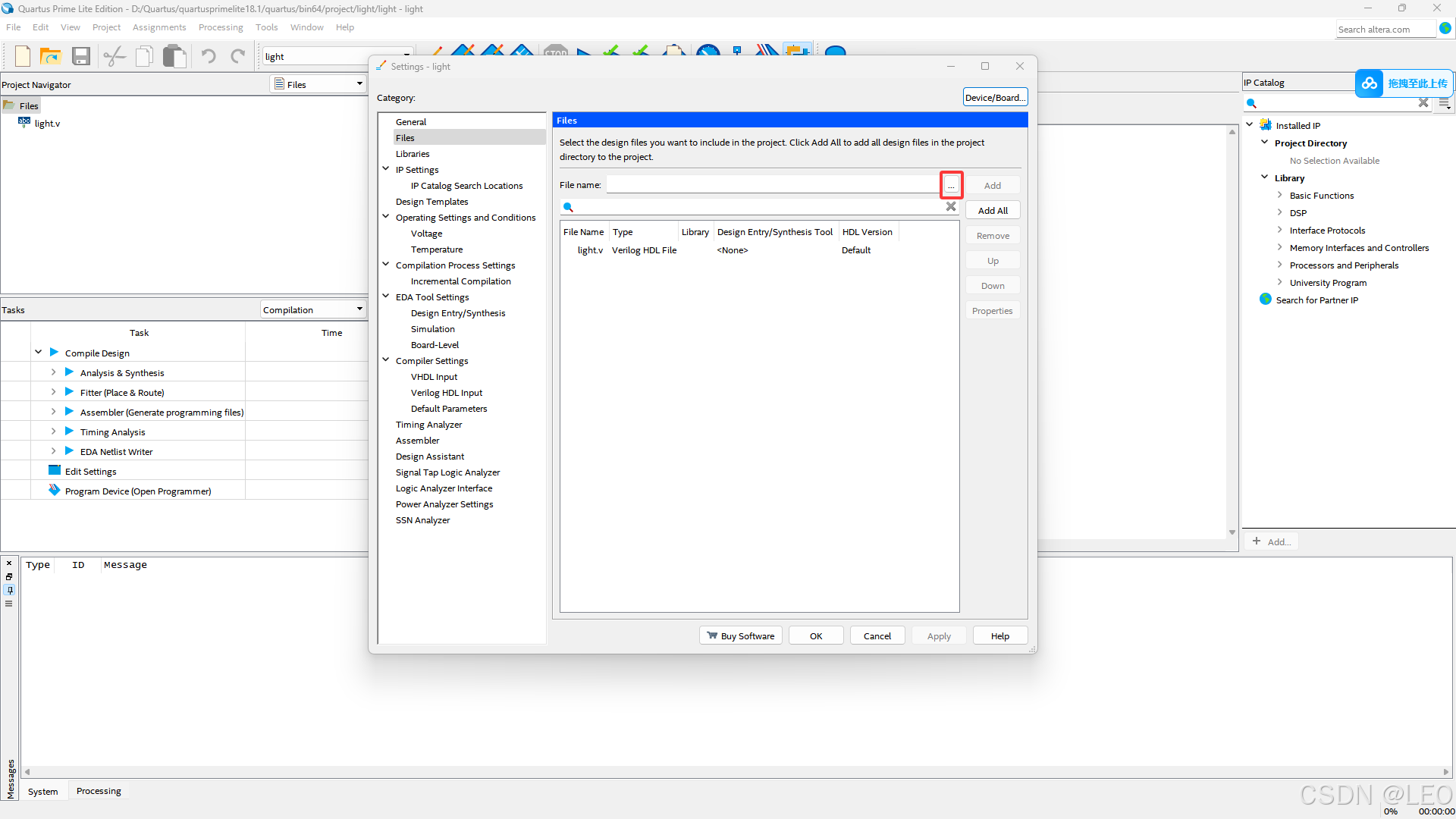

**补充：**若已有代码文件，可在左上角切换Files后，右键Files文件夹选择Add/Remove…然后在出现对话框中点击路径添加文件

在这里插入图片描述
在这里插入图片描述

PS:可用其它工具编辑代码文件

2.2 编译设计电路

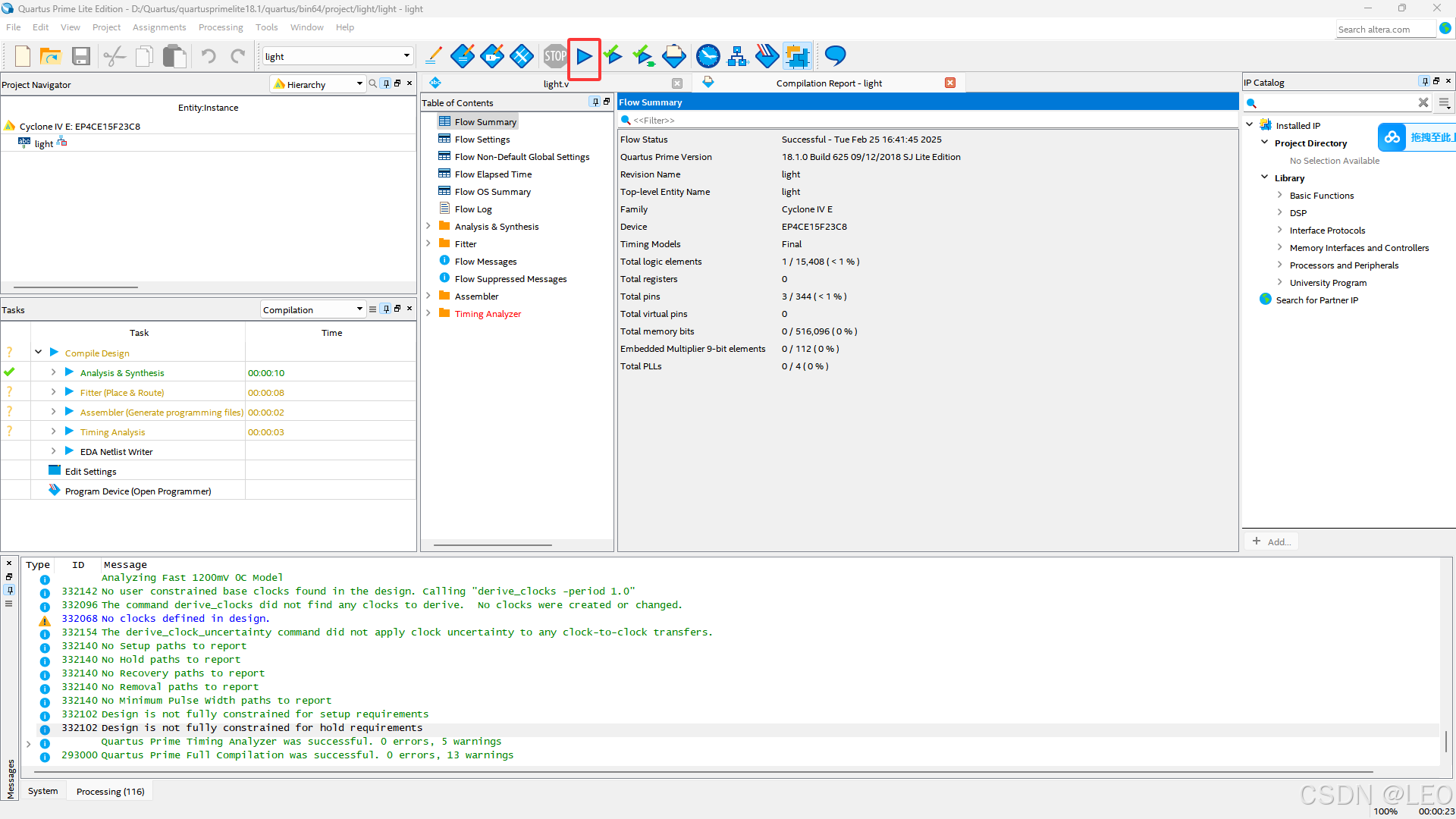

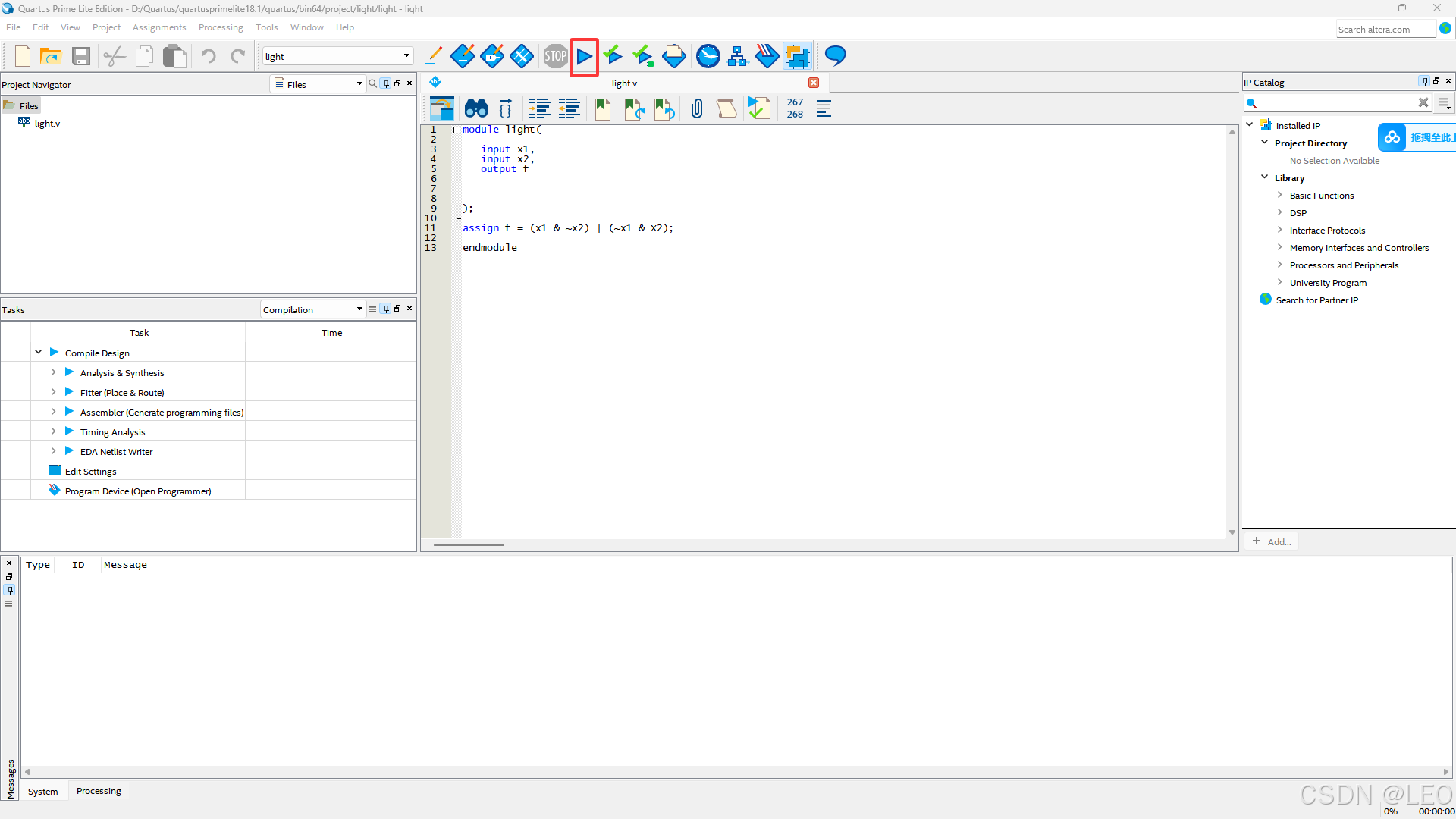

点击Processing>Start Compilation运行编译器，或直接点击下图按钮

在这里插入图片描述

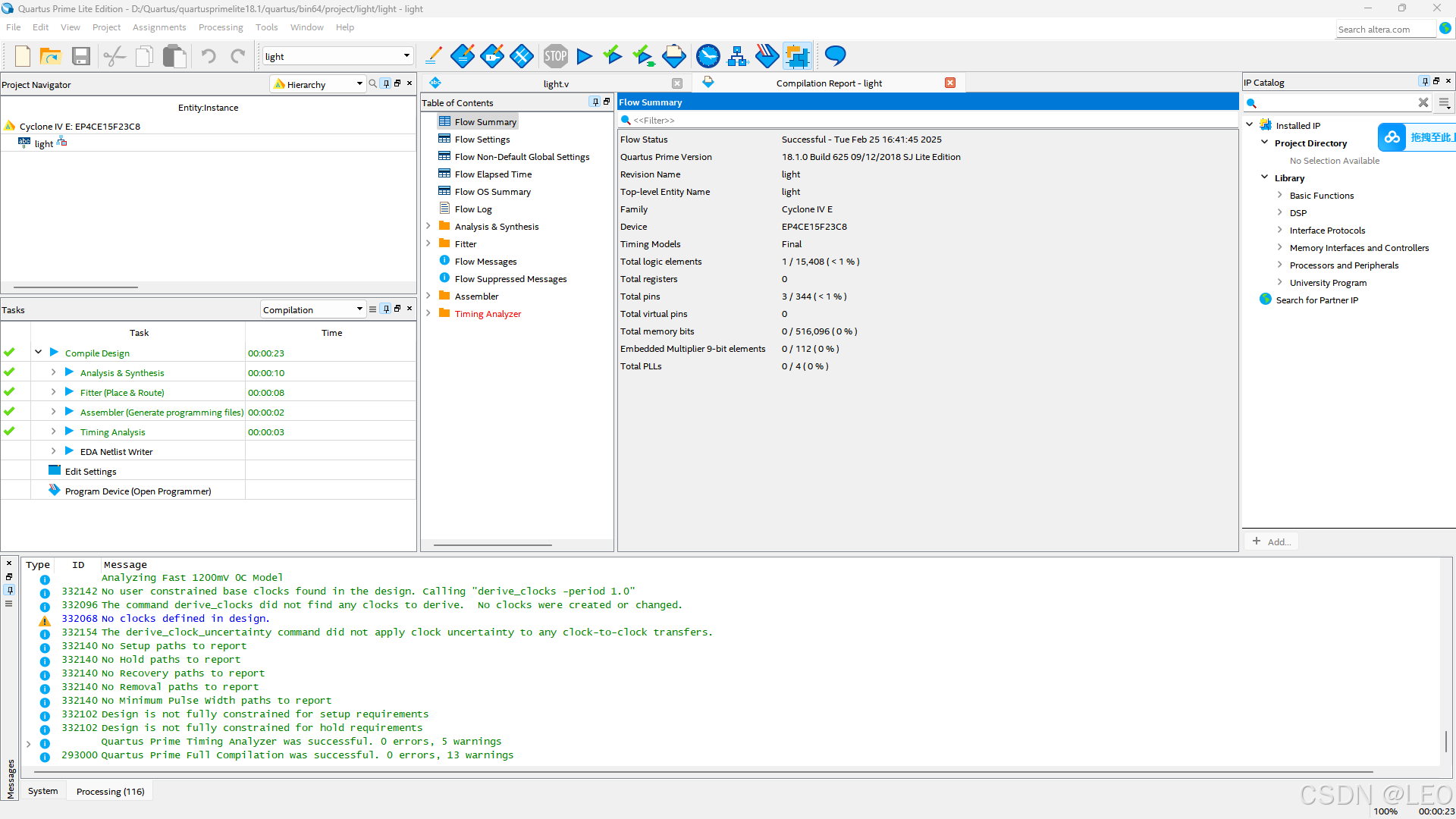

运行完成如下图所示：

在这里插入图片描述

2.3 引脚分配

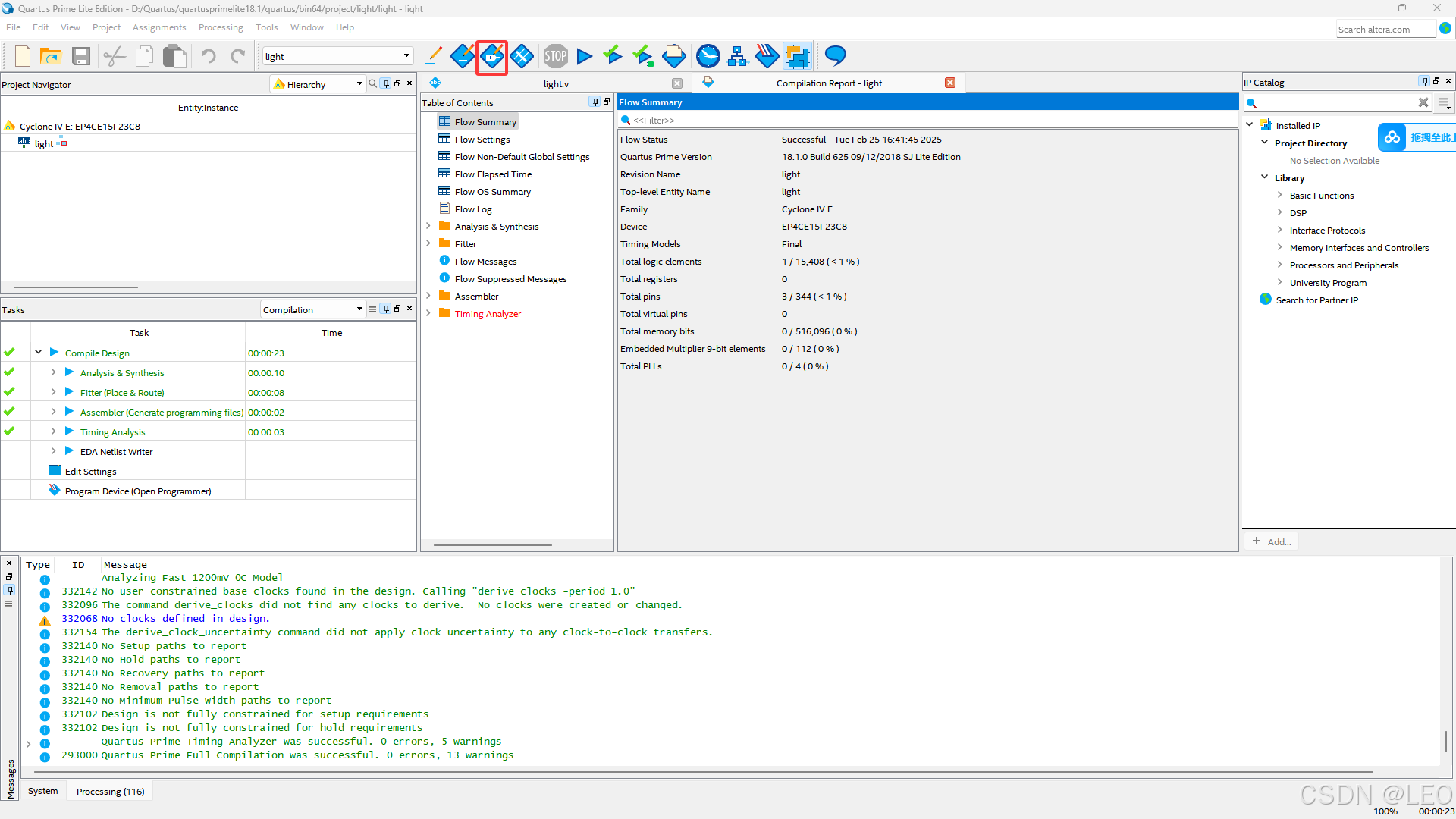

点击Assignments>Pin Planner或直接点击下图图标

在这里插入图片描述

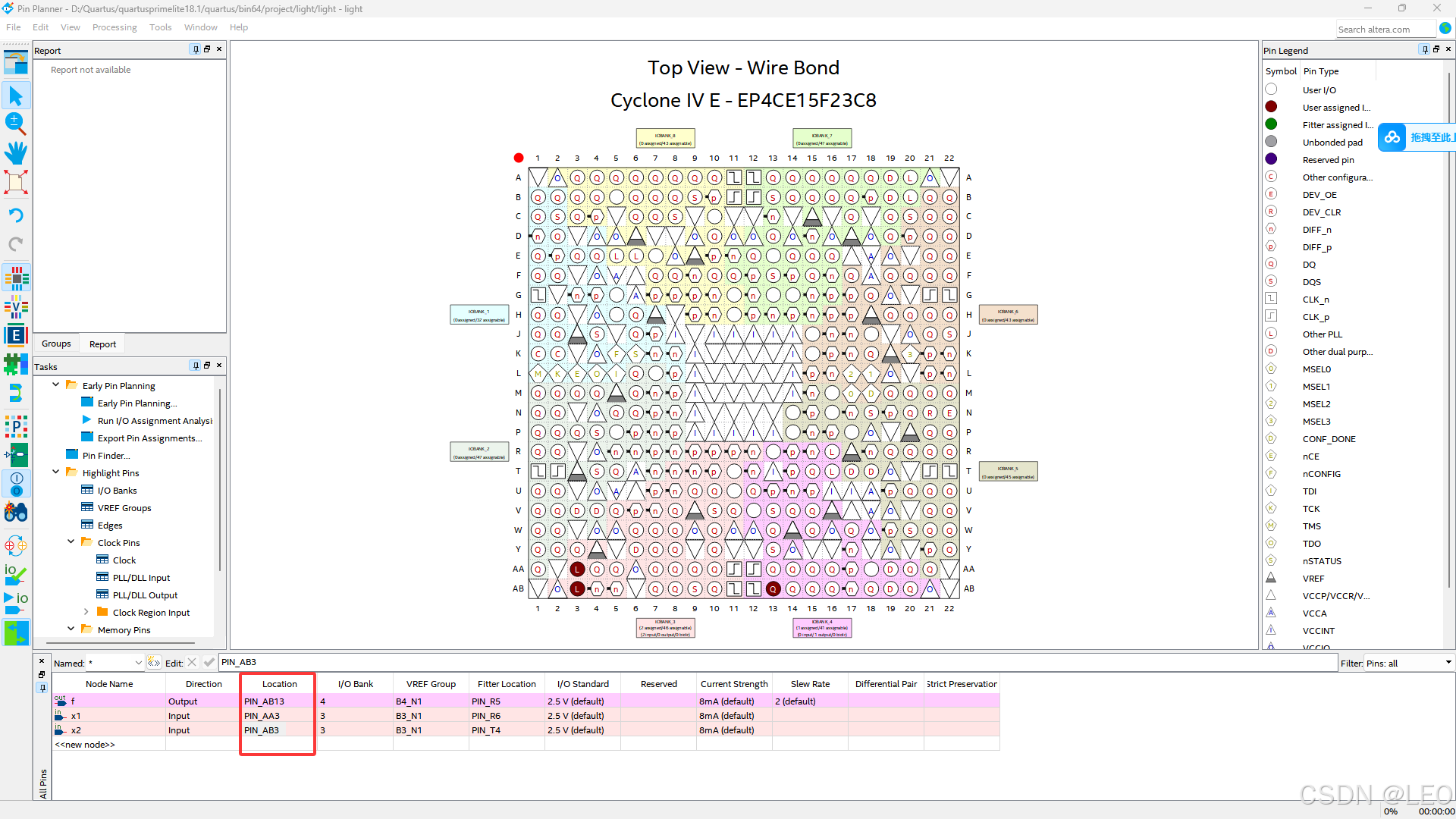

在弹出来的页面中，依据原理图找到分别对应引脚，此处使用开发板上LED6（连接信号线为LED1_NET）代表f，sw0和sw1分别代表x1，x2;然后在location中分别输入引脚ab13/aa3/ab3按回车

在这里插入图片描述
最后点击右上角关闭页面

2.4 编程及配置FPGA文件

分配完引脚后，重新进行一次全编译

在这里插入图片描述

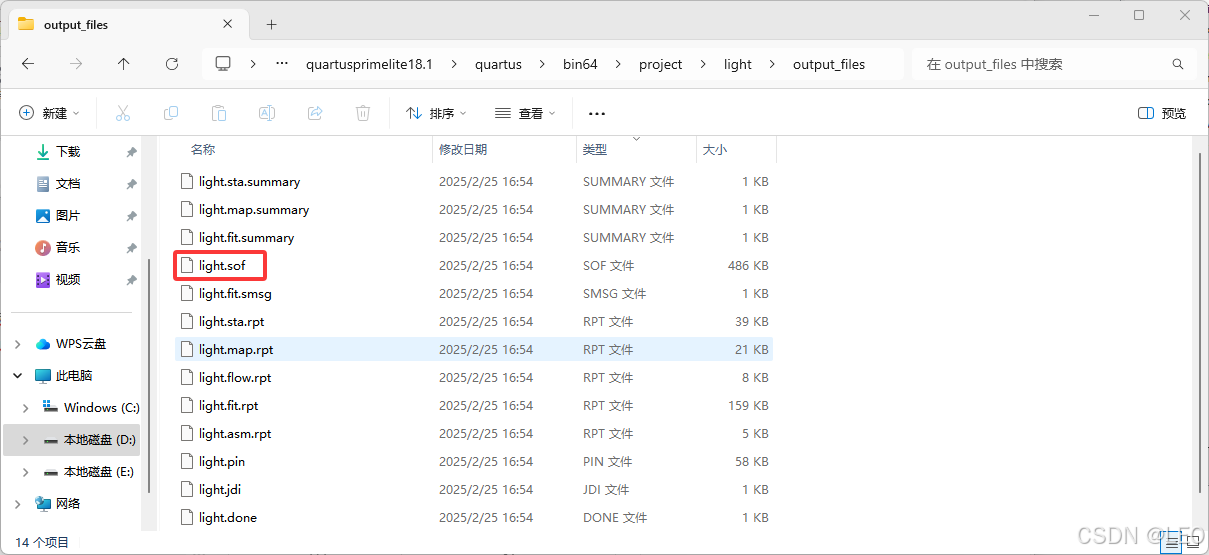

确认是否生成比特流文件，找到工程所在文件夹，在output_files文件夹里确认是否有light.sof文件

在这里插入图片描述

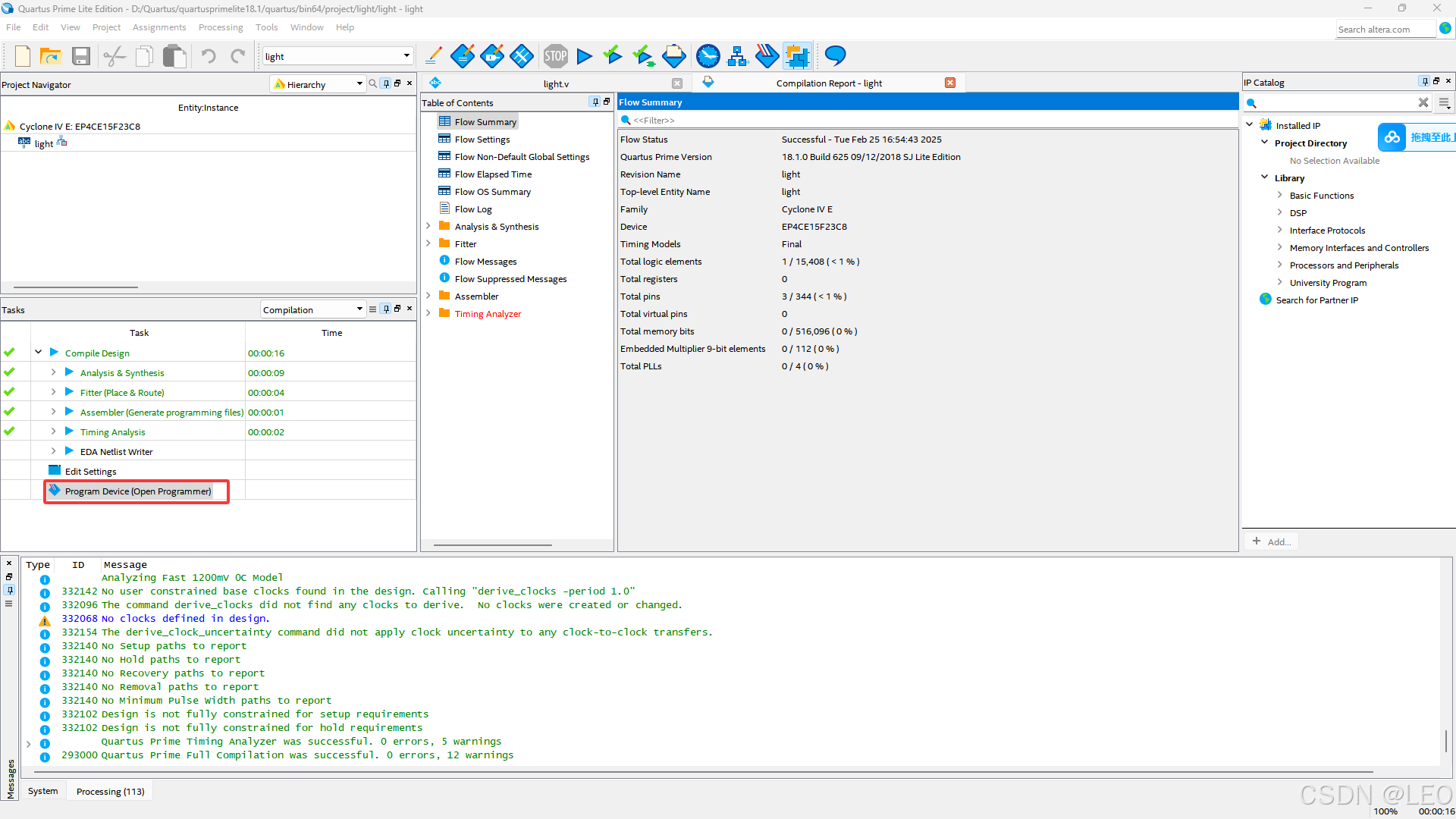

双击Program Device(Open Programmer)（双击前插上开发板，把USB-Blaster和板子电源线均插好，并打开电源开关）

在这里插入图片描述

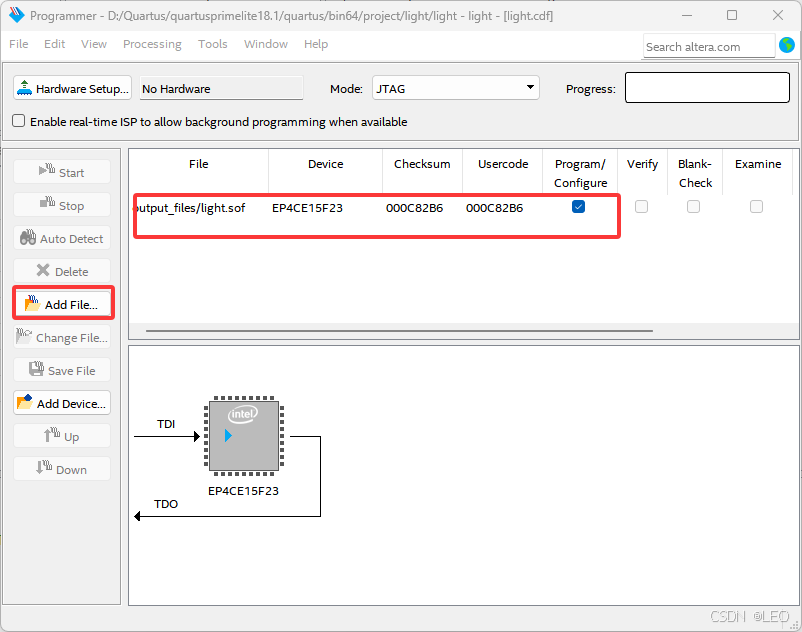

可看到比特流文件出现，如果没有，去Add File…里自行添加
在这里插入图片描述

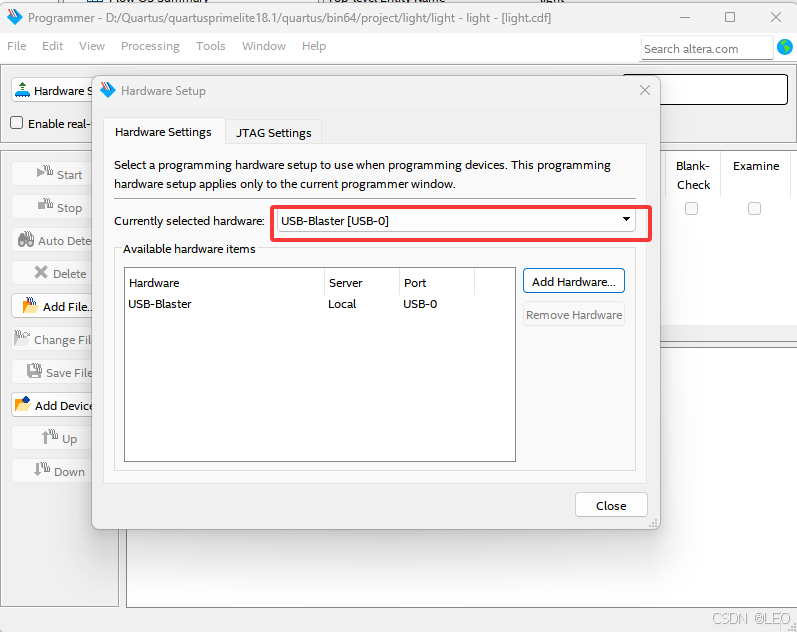

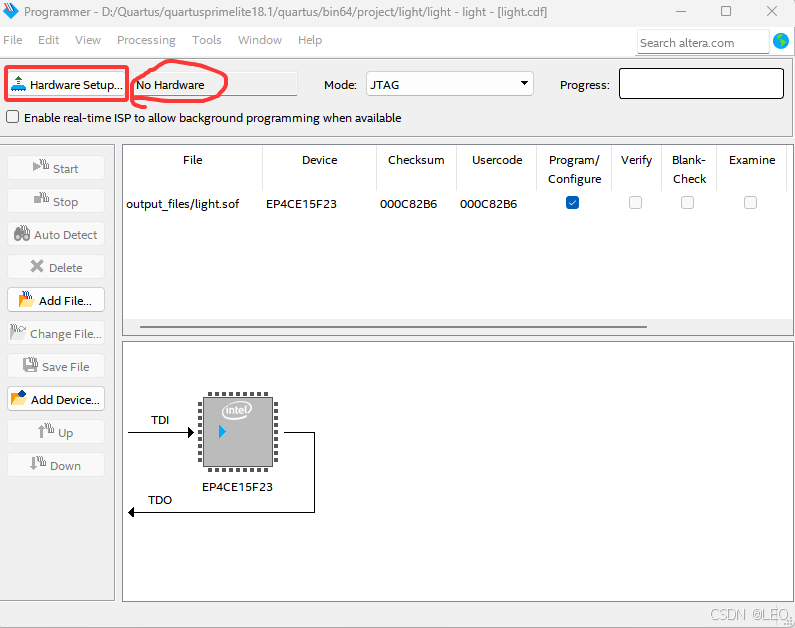

若显示为nohardware，点击左侧Hardware Setup，在框选位置处更改后退出
在这里插入图片描述
在这里插入图片描述

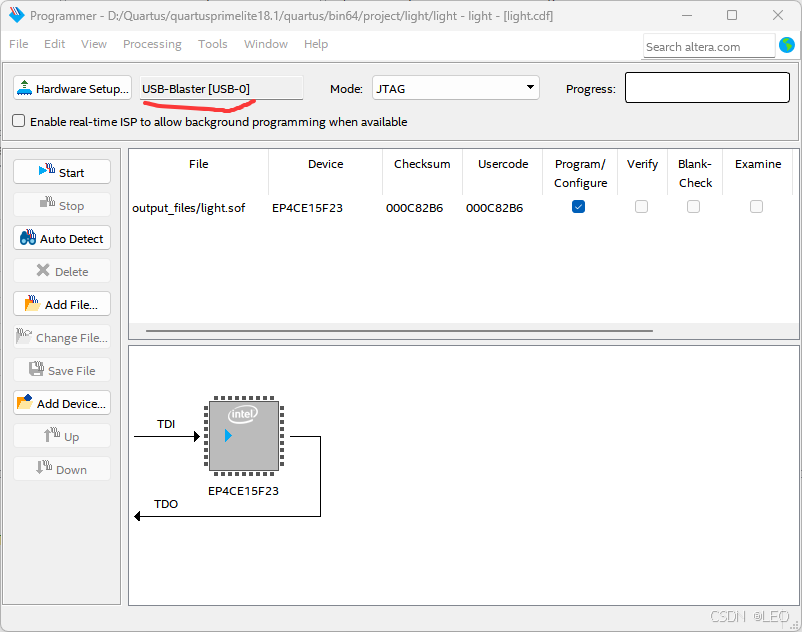

最终如图所示
在这里插入图片描述
(**补充：**如果上一步没有USB-Blaster选项，则需要安装USB-Blaster驱动程序

1、打开电脑设备管理器，找到USB-blaster，右键选择更新软件驱动程序

2、选择浏览计算机以查找

3、软件基本有自带驱动程序，文件路径一般在X:\quartus\drivers\usb-blaster

最后点击下一步即可)

点击start

在这里插入图片描述

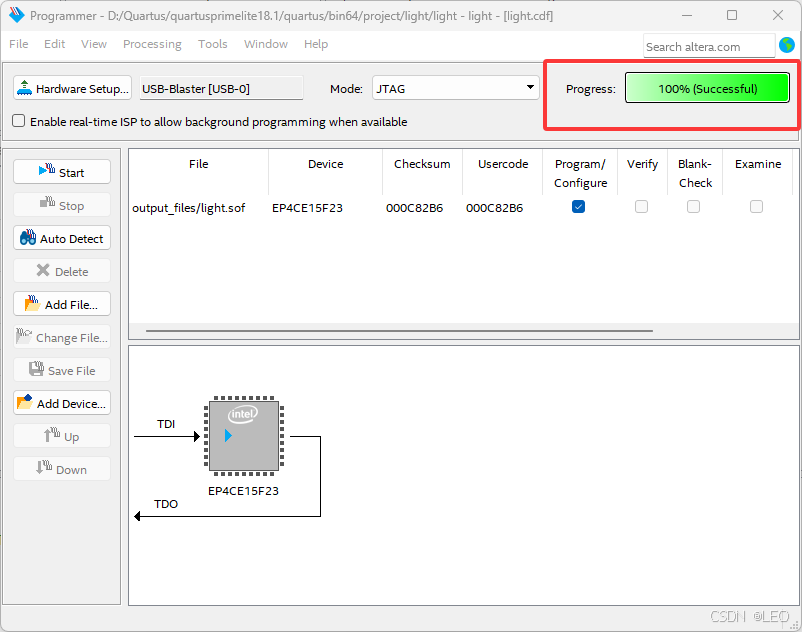

下载成功
在这里插入图片描述

2.5 在线调试

下载完毕后即可进行电路测试，在开发板上利用sw0和sw1输入所有可能值，观察LED6的亮灭情况，判断是否与预期一致。

本次情况分析：

sw0和sw1同状态时，LED6亮，反之则灭，因为f输出低电平时灯亮，高电平时灯灭，与预期相同。

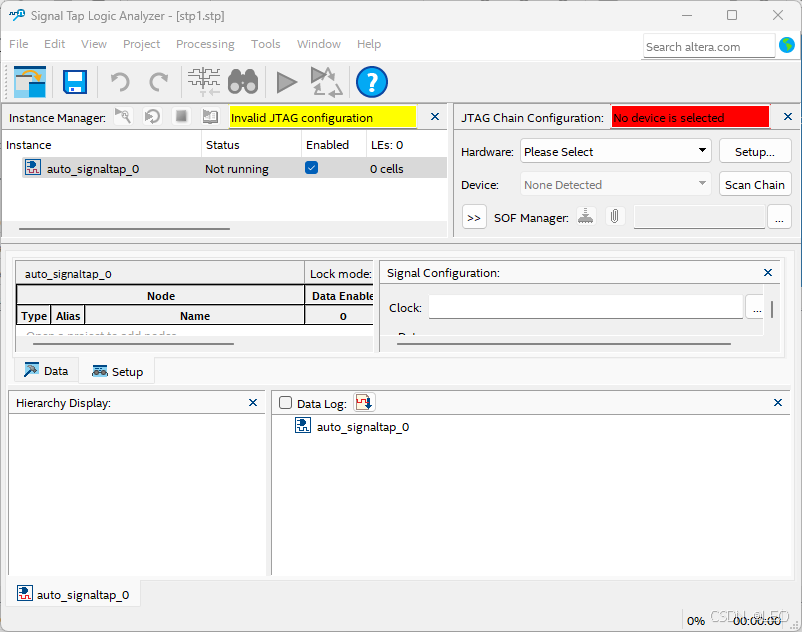

若在线调试发现与预期不符，则需要使用SINGNALTAP工具（Tools>Signal Tap Analyzer）观测内部信号
在这里插入图片描述

（具体待补充）

2.6 固化程序

由于sof文件烧录到FPGA中后，FPGA无法完成配置文件的保存，因此，在下一次上电后其内部会重新变为空白。如果不希望每

次上电后再次手动烧录配置文件到芯片内部，可以通过程序固化将文件烧录到芯片外部掉电不丢失数据的flash存储器中。

这样，每次上电后即可自动完成配置，外部存储器会自动将配置文件下载到FPGA中。

具体步骤如下：

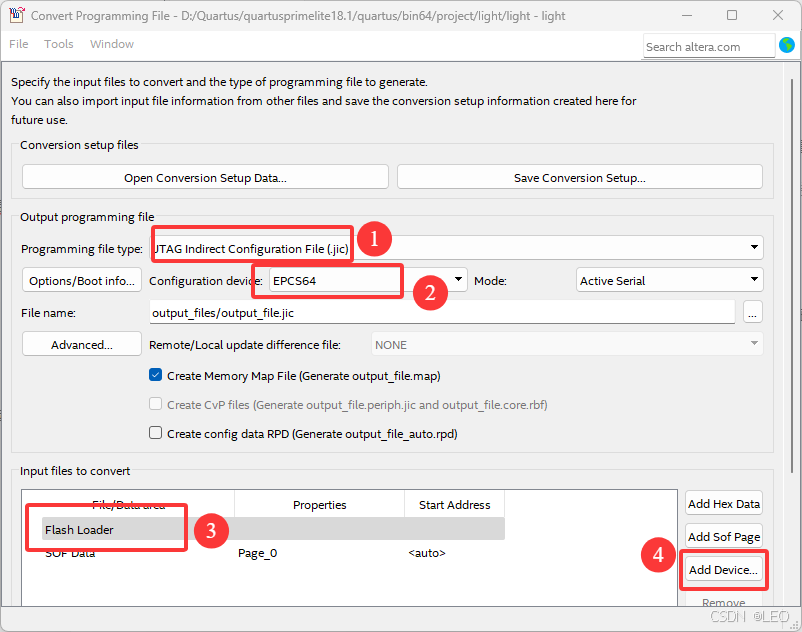

1、打开File>Convert Programming File，在Programming file type选项中选择.jic文件格式(文件名按需要更改)，然后在Configuration Device选项中选择设备配置为EPCS64,在Input files to convert一栏中选择Flash Loader后点击Add Device，

在这里插入图片描述

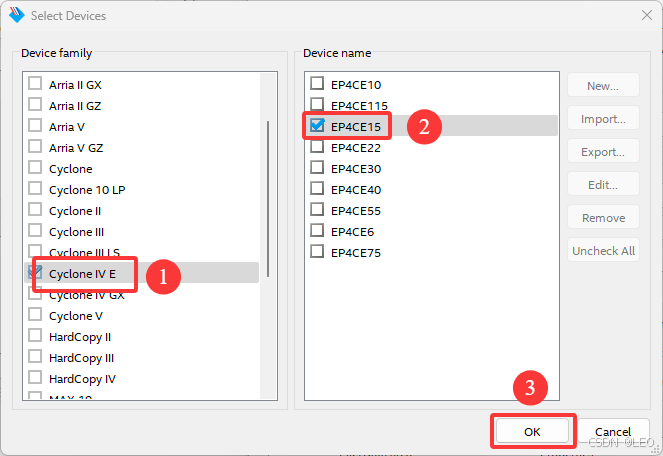

最后选择FPGA器件型号，选择芯片型号为EP4CE15，弹出下面窗口后点击OK

在这里插入图片描述

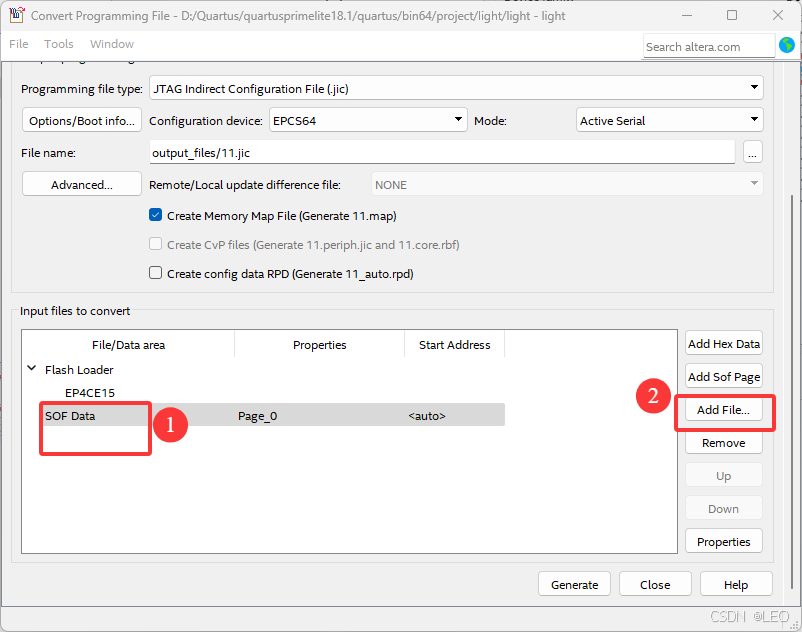

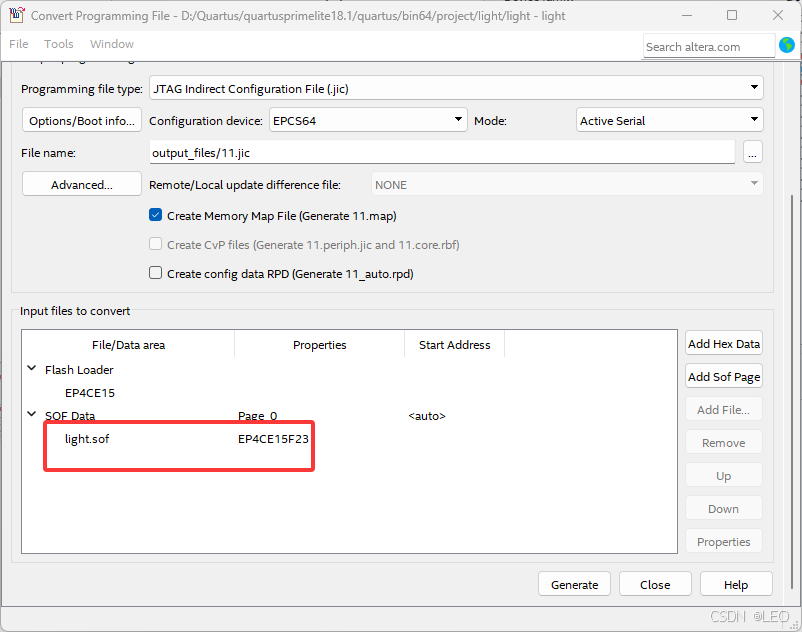

点击sof data,再点添加文件

在这里插入图片描述
找到sof文件

在这里插入图片描述
点击generate

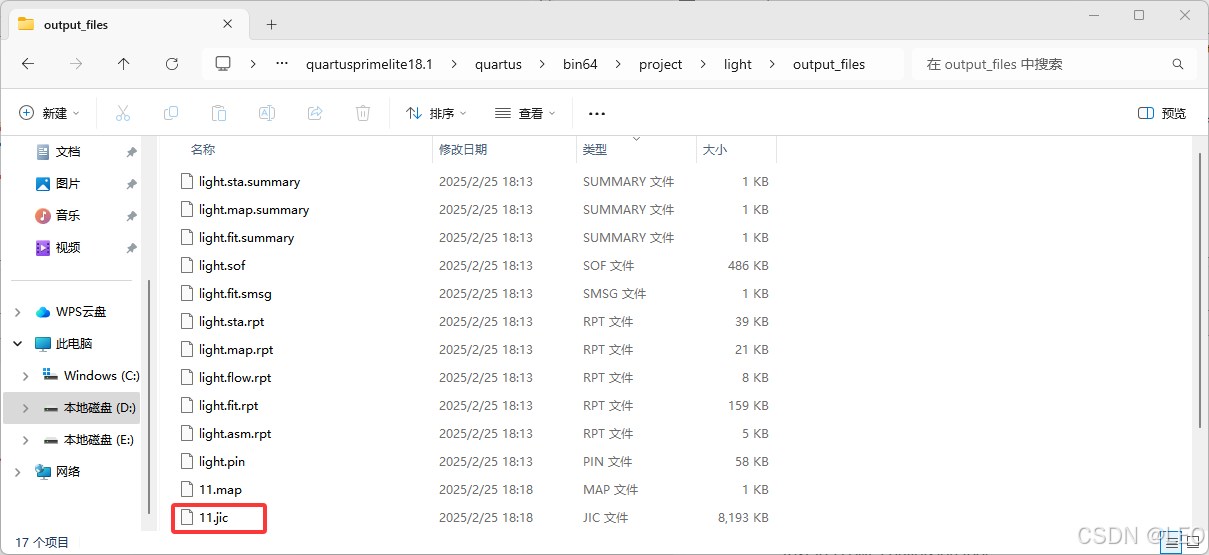

弹出successfully的消息提示框以后，返回目录下看jic文件是否生成

在这里插入图片描述

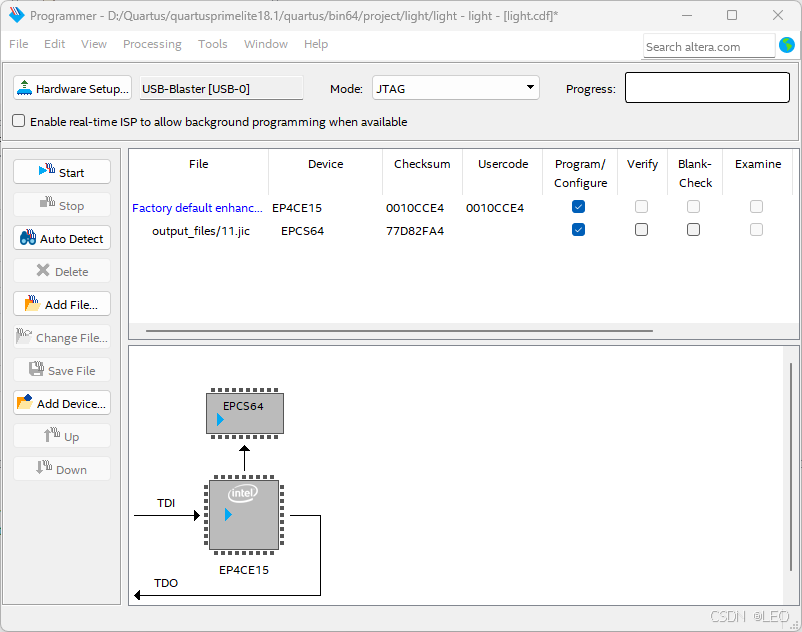

重新烧录，在programmer里去掉sof文件，加载jic文件并勾选

在这里插入图片描述

点击start下载，固化完成，重新上电后自动加载文件。
