摘要

目前，随着生物识别技术的广泛应用，以及处于对公共卫生的考虑，基于非接触式和不受拘束的掌纹识别系统受到广泛研究。同时处于对识别精度和抗干扰性要求，多模态融合识别算法广泛的应用于生物识别。本文介绍了一种基于手表面图像的多模态融合识别算法。该算法通过提取手掌纹以及内指纹理（IFT）进行特征级融合识别，无需再获取其他的生物特征。同时，提高了识别精度。

一、引入
目前，生物识别系统被广泛应用于各种生活场景，如行政办公[1]，金融支付[2]，社会保障[3]以及物联网设备的身份认证等。传统的身份鉴定方法包括身份标识物品（如钥匙、证件、ATM卡等）和身份标识知识（如用户名和密码），但由于主要借助体外物，一旦证明身份的标识被盗或遗忘，其身份就容易被他人冒充或取代。生物识别技术比传统的身份鉴定方法更具安全、保密和方便性。生物特征识别技术具不易遗忘、防伪性能好、不易伪造或被盗、随身“携带”和随时随地可用等优点。目前，最为广泛应用的生物识别系统包括指纹识别，人脸识别，掌纹识别，虹膜识别等。
其中，掌纹识别是一门在19世纪提出的新兴的识别技术。目前对于掌纹识别的研究大多基于非接触的采集过程，该方法无需手掌与任何物体接触，故而拥有较低的侵入性，较高的可靠性和积极的社会接受度。此外，由于可以在一只手的图像上同时收集到掌纹与内指纹理，允许使用多模态生物识别算法提高对单一生物特征采集的识别精度。实际上，使用内指表面和掌纹的识别算法已经被证明增加识别性能。

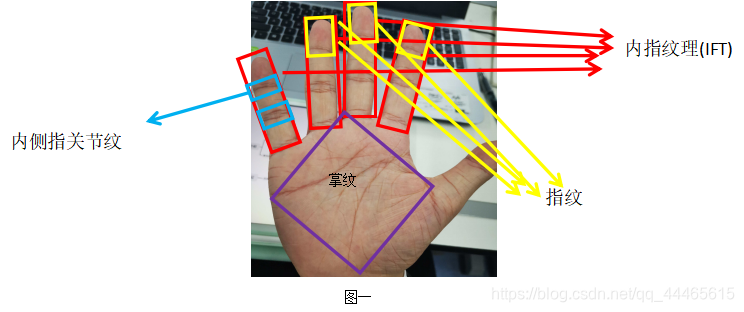

图一展示了在基于手的生物识别背景下各部分的位置。

最近深度学习技术（DL）在生物识别等领域得到广泛关注，尤其是神经网络技术被广泛应用。其优势在于可以自动识别数据特点， 适应在异构条件下捕获的生物特征样本，并具有较少的捕获程序。 在本文介绍的算法中中，使用深度学习方法通过融合掌纹和从单手采集中提取的内指纹理来执行生物识别。该方法有以下优势：（1） 它使用深度学习模型，该模型由使用无监督过程训练的CNN组成，不需要类标签；（2） 它对所有生物特征使用相同的CNN模型，分别适应于掌纹和从不同手指提取的IFT；（3） 它采用掌纹和IFT的特征级融合来提高识别精度，而不需要额外的生物特征获取。

本文接下来的结构如下：（1）第二段介绍掌纹识别及其相关信息（2）第三段给出本文介绍的方法（3）第四段给出本文实验评价（4）第五段安全威胁以及发展方向。

二、相关工作

在本段中，我们首先介绍了何为掌纹识别以及其常用特征，再回顾现有的掌纹识别方法。
2.1 掌纹识别介绍
掌纹识别：掌纹识别技术是一种较新的生物识别技术，最早于19世纪90年代提出。掌纹是指手腕与手指之间的手掌表面上的各种纹线。掌纹的形态由遗传基因控制，即使由于某种原因表皮剥落，新生的掌纹纹线仍保持着原来的结构。每个人的掌纹纹线都不一样，即使是孪生同胞，他们的掌纹也只是比较相似，而不会完全一样。掌纹识别也是一种非侵犯性的识别方法，用户比较容易接受，对采集设备要求不高。
掌纹特征：其中最重要的特征是文线特征，这些文线特征中最主要的几根线伴随人一生不变，且在低分辨率和低质量的图片上也可以清晰的识别出。其次是点特征，主要是指手掌上所具有的和指纹类似的皮肤表面特征，如掌纹乳突纹在局部形成的奇异点及纹形。点特征需要在高分辨率和高质量的图像中获取，因此对图像的质量要求较高。然后是纹理特征，主要是指比纹线更短、更细的一些纹线，但其在手掌上分布是毫无规律的。手掌的宽度、长度和几何形状，以及手掌不同区域的分布。一般仅作为辅助用途。
2.2 现有掌纹和手指表面生物识别算法
现有的掌纹识别算法主要基于两大类。第一类是结构方法，比如基于主线[5],和皱纹[6]等被认为是对于识别掌纹有用的部分。第二种类方法是包含全局的掌纹识别方法，如Gabor fifilters[7]，Morphology operation[5]。
对于内指纹理的识别与掌纹识别相识，同样基于两大类：结构方式和全局方式。在结构方式中，我们尝试检测，定位，和分析内指纹理中的表面关键部分，如关节屈曲，皱纹和脊等，来完成生物识别。 在全局方法中，我们将分析指纹表面作为一个整体，即将指纹表面的整个区域作为识别算法的输入。
多模态生物识别是一种较新的算法，在实际应用中，由于实际光照，个体差异，安全性低，单模态生物特征识别实际应用较低，而多模态融合特征在安全性和普遍性上有明显优势。多模态生物识别通过与单个个体相接触来生成至少两个生物测量信号。从至少两个生物测量信号的各信号中提取至少一个特征,并且将所提取的特征合成以生成合成生物信号。响应于合成生物信号与同已知个体相关联的定义生物信号相匹配,将合成生物信号与定义生物信号进行比较,并且发送表示单个个体是已知个体的信号。

三、解决方法
本文介绍的方法通过对使用机器学习算出的掌纹和内指纹理特征进行混淆，来进行生物识别。该方法考虑使用PCANet[附录1]，一种基于主成分分析（PCA）的无监督CNN训练过程，来提取一个图像上的掌纹和内指纹理。基于PCA的滤波器已经成功的使用于其他生物识别，如人脸识别和指纹识别。
在该方法中，提取了五种生物特征，分别是掌纹，食指IFT，中指IFT，无名指IFT，小指IFT。由于PCANet要求图像对齐，我们分别对五个特征进行计算。由于对于整个图像，四个IFT在不同位置存在相对差异的，故文中使用一个基于手指之间谷点的参考系统来分割并对其四个IFT和掌纹。对于每种生物特征，PCANet输出一个表示生物特征模板的一维特征向量。接着，对得到的生物特征进行特征级融合，得到一个对每个手的单一特征模板。最后，该方法使用基于欧式距离的K-NN分类器（其中k=1）对获得的模板进行分类。

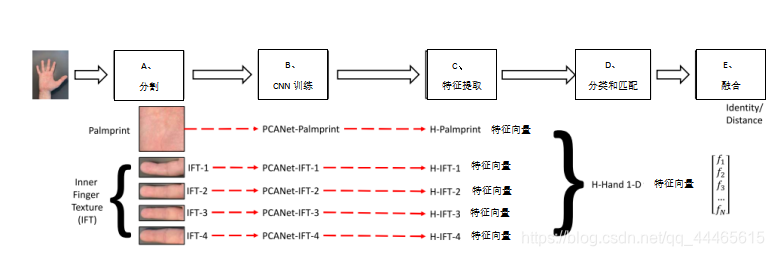

解决方法可以分为以下四个过程：分割，CNN训练，特征提取，分类和匹配，融合。如图2。

3.1 分割
该过程通过从一只手的图像中提取掌纹的ROI和内指纹理IFT作为样本。可以将过程分为提取掌纹，使用内指纹理和调整像素三个部分。如图三。

图三

提取掌纹：
该过程通过使用Kirsch边缘检测器[附录2]和Otsu阈值[附录3]的组合将图像转化为灰度，并计算手的二进制掩码。接着提取手指之间的谷地，对应于食指，中指，无名指和小指之间的交叉点。最后建立谷点坐标系提取ROI。
提取内侧指纹：
在参考系统的基础上旋转手，以获得手指向左的图像。接着在掌纹ROI的左边选取主要连接分量，对于每个分量，通过分析图像发轴与拟合椭圆的主轴间差异来计算相应手指方向。最后，补偿每个手指对应分量并提取由边界矩形包围的图像区域。
调整图像：
调整掌纹ROI图像至uv像素，内侧纹理为ab像素。

3.2 CNN训练
该过程对每个提取的感兴趣区域ROI计算PCANet。该过程可以分为三步:(1)收集ROI的地方区域;(2)PCA的计算和CNN滤波器的提取;(3)构建多层CNN。

收集ROI的地方区域：以图像的每个像素为中心，提取地方区域pi,j，其中，每个地方区域的尺寸为m1m2。将每个区域转化为一个向量pi,j,并减去每个向量的平均值。该方法通过连接从所有N各ROI图像中获得的向量pi,j计算矩阵P。
PCA的计算和CNN滤波器的提取：进行PCA计算和主成分分析。进行主成分分析，从矩阵PPT中提取V1个主特征向量，对于i=1,2,…,V1获取ei。接着通过转化在矩阵E1,j中的特征向量计算CNN第一层的V1个滤波器，其中E1,j属于Rm1*m2。
构建多层CNN：通过对E1,i中每个滤波器对ROI进行滤波，获得V2个图像Fi。该方法在每个图像Fi上重复过程(1)(2)，并通过提取PCA的V2个特征向量构造第二层滤波器E2,j，其中j=1,2,…,V2。

训练后的PCANet是滤波器的总和，利用PCANet对每个ROI分别进行计算，获取五个不同的PCANet，分别为PCANet-IFT-1, PCANet-IFT-2, PCANet-IFT-3, PCANet-IFT-4, PCANet-IFT-Palmprint。

3.3 特征提取
将每个经过训练的PCANet应用于相应生物特征，为每个生物特征获得一个一维特征向量。可以将特征提取分为三部分:(1)使用PCANet进行图像滤波(2)图像编码(3)模板计算。

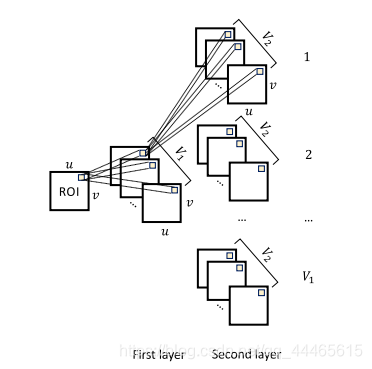

使用PCANet进行图像滤波：首先使用PCANet第一层的E1,i滤波器进行滤波，获得V1个图像Fi。接着对每个图像Fi进行第二层E2,j滤波，得到V1V2个图像Gk，其中k=1,2,…,V1V2。在PCA的处理过程中，图像大小保持不变。该过程的拓扑图如图四。

图像编码：将下述阈值函数应用于图像的每个像素来对Gk进行二值化，得到二进制图像Bk。

接着分别考虑每组V2个图像。对于每个位置P(X,Y)，通过连接二进制比特位计算一个二进制向量，得到b=[B1(x,y),B2(x,y),…,BV2(X,Y)]。接着使用等式d=20b(1)+21b(2)+…+2V2-1b(V2)将二进制向量编码为一个十进制数。 我们对所有位置(X,Y)的编码来计算十进制矩阵D(x,y)，该矩阵为编码V1个图像组的结果。然后，我们对所有V1个组重复这个过程，得到矩阵Di(x,y)，其中i=1,2,…,V1。
模板计算：我们通过串联分块直方图来构造一维模板H，其中分块直方图为图像Di中大小为b1*b2的为每个不重叠块Nb计算得来。

本文中，对每个特征向量进行计算，得到以下矩阵：H-ITF-1, H-ITF-2, H-ITF-3, H-ITF-4, H-Palmprint。

3.4 混淆
在该部分，首先对不同ROI得到的特征矩阵都进行min-max归一化，接着，我们把所有标准化的特征向量连接起来作为手部的特征矩阵H-Hand={H-Palmprint, H-ITF-1, H-ITF-2, H-ITF-3, H-ITF-4}。

3.5 分类和匹配
在认证和核查方式方面都可以采用拟议的办法。在识别模式中，我们使用基于欧氏距离的k-NN分类器执行分类步骤，其中k=1。 在核查方式上，我们使用匹配函数s1,2=match(H-Hand1,H-Hand2)计算两个手模板间距离s
四、实验结果
本节介绍使用的数据库，以及识别精度。
4.1 数据集
该方法使用the REgim Sfax Tunisia (REST) hand database 2016。 其中包含从358个个体中捕获的1945掌纹样本，其年龄从6岁到70岁不等。数据收集是在室内环境照明下使用低成本数码相机进行的，其中手的位置和方向不定。分割算法成功的提取了目标ROI，只丢弃了约0.5%的样本。

4.2 识别精度
该节展示了提出方法的分类和匹配精度，以及混淆的有效性。
首先，在未混淆的情况下对掌纹和IFT分别进行分类，结果如下：对掌纹精度为93.03%,IFT-1为72.07%，IFT-2为87.63%，IFT-3为77.69%，IFT-4为58.09%。接着对混淆后计算精度为94.46%。

五、安全威胁与发展方向
目前针对掌纹识别最主要的攻击模式为表现攻击[8]，该攻击将真实生物特征复制后提交给传感器进行识别。这类攻击往往不需要使用太过复杂的专业知识或者昂贵的设备就可以骗过检测算法。
目前，可以实现的攻击方法包括（1）使用手部照片；（2）对手部进行3D建模；（3）带有受害者掌纹的橡胶手套。
针对这些威胁，学术界的防御方法如下：
首先，是使用多模态生物特征融合的方法，将手表面特征与掌脉特征相结合[9][10][11],该方法可以有效对图片欺诈进行防御。其次是基于对手掌进行2D和3D特征融合识别。
