工业机器人常用的六种坐标系

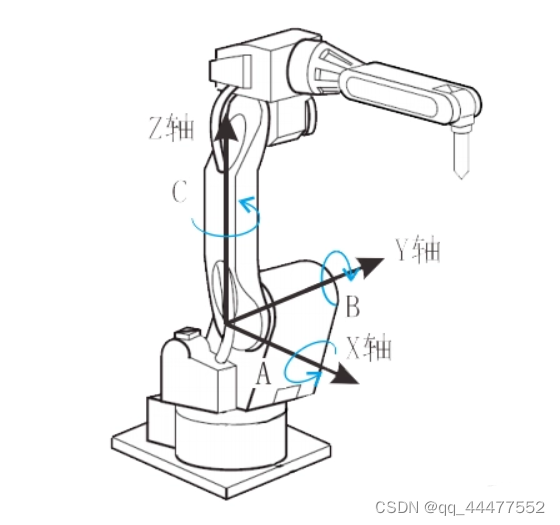

1.地球坐标系。

地球(世界)坐标系是固定在空间上的标准直角坐标系，固定在事先确定的位置。基于坐标系设置用户坐标系。地球坐标系也叫直角坐标，每种机器人对应的直角坐标方向不同，对应的直角坐标原点位置也不同。机器人相关参数设定完成后，直角坐标的零点和方向就确定了，不修改参数的情况下无法修改直角坐标。不管机器人处于什么位置，均可沿设定的X 轴、Y 轴、Z 轴平行移动；对于六轴机器人，还可执行A、B、C旋转，A轴绕X轴旋转，B轴绕Y轴旋转，C轴绕Z轴旋转，遵从右手螺旋法则。



2.基坐标系。

基坐标系由机器人底座基点和坐标位置组成，是机器人其他坐标系的基础。

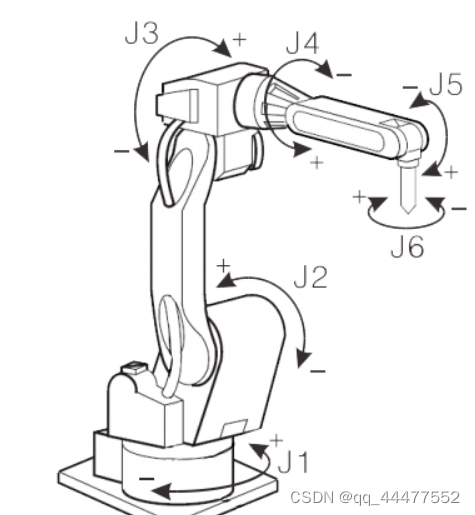

3.关节坐标系。

关节坐标系是设置在机器人关节中的坐标系，是每个轴相对于其原点位置的绝对角度。

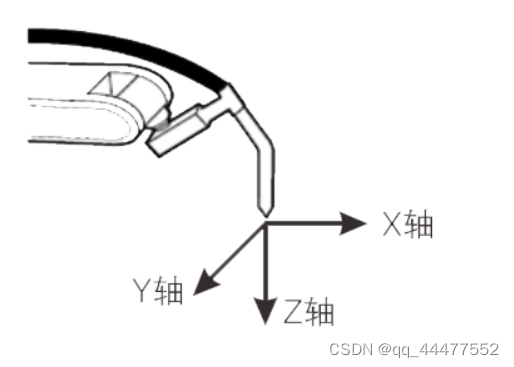

4.工具坐标系。

工具坐标系把机器人腕部法兰盘所持工具的有效方向作为Z 轴，并把坐标定义在工具的尖端点。0号工具坐标为基础工具坐标，不可设定、修改，该坐标与直角坐标相同。工具坐标1-49号用户可根据实际工具情况进行设定。

工具坐标系用于确定工具的位置，由工具中心点(TCP)和坐标位置组成。必须提前设置工具坐标系。默认工具坐标系将在没有定义的情况下取代坐标系。

工具坐标系可以通过N(N>=4)点法确定:机器人TCP可以通过N种不同的姿势与指定点接触获得多组解，通过计算获得当前TCP与工具安装法兰中心点(tol0)的相应位置，坐标系方向与tool0一致。

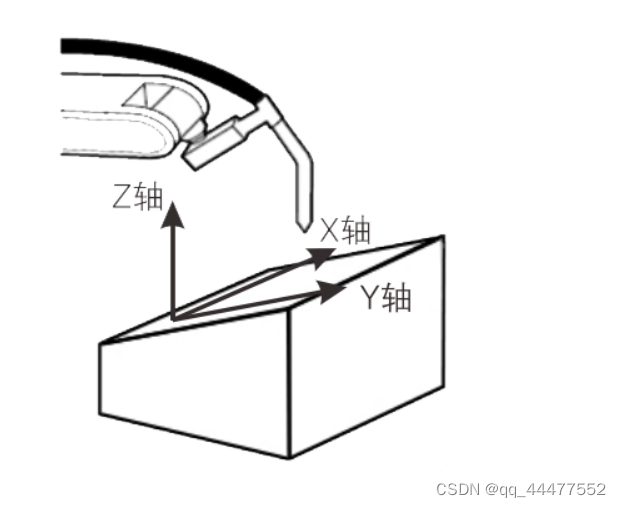

5.工件坐标系。

工件坐标系用于确定工件的位置，由工件原点和坐标位置组成。工件坐标系可采用三种方法确定：点X1与点X2连接形成X轴，点Y1向X轴的垂直线为Y轴，Z轴方向由右手定则确定。

6.用户坐标系。

用户坐标系是用户定制每个工作空间的直角坐标系，用于位置寄存器的教学和执行、位置补偿指令的执行等。大地坐标系将在没有定义的情况下取代坐标系。

用户坐标系的优点：当机器人运行轨迹相同，工件位置不同，只需要更新用户坐标系即可，无需重新编程。

机器人沿着所指定的用户坐标系各轴平行移动。在关节坐标系以外的其他坐标系中，均可只改变工具姿态而不改变工具尖端点（控制点）位置，这叫做控制点不变动作。0号用户坐标系为基准用户坐标系，不可设定、修改，该坐标系和直角坐标系相同。用户坐标1-49号用户可根据需要设定。
