多块正射影像合并导入CAD中显示（带坐标）

在工作中我们有时需要将多块正射影像进行镶嵌合并，导入到CAD中进行设计绘图，以下是一种便捷的方法。

使用工具

91卫图的插件、Global Mapper、CAD
如果你的电脑带了安装了cass，就不需要91卫图的插件
注：相比于ArcGIS，Global Mapper效率更高些。

步骤

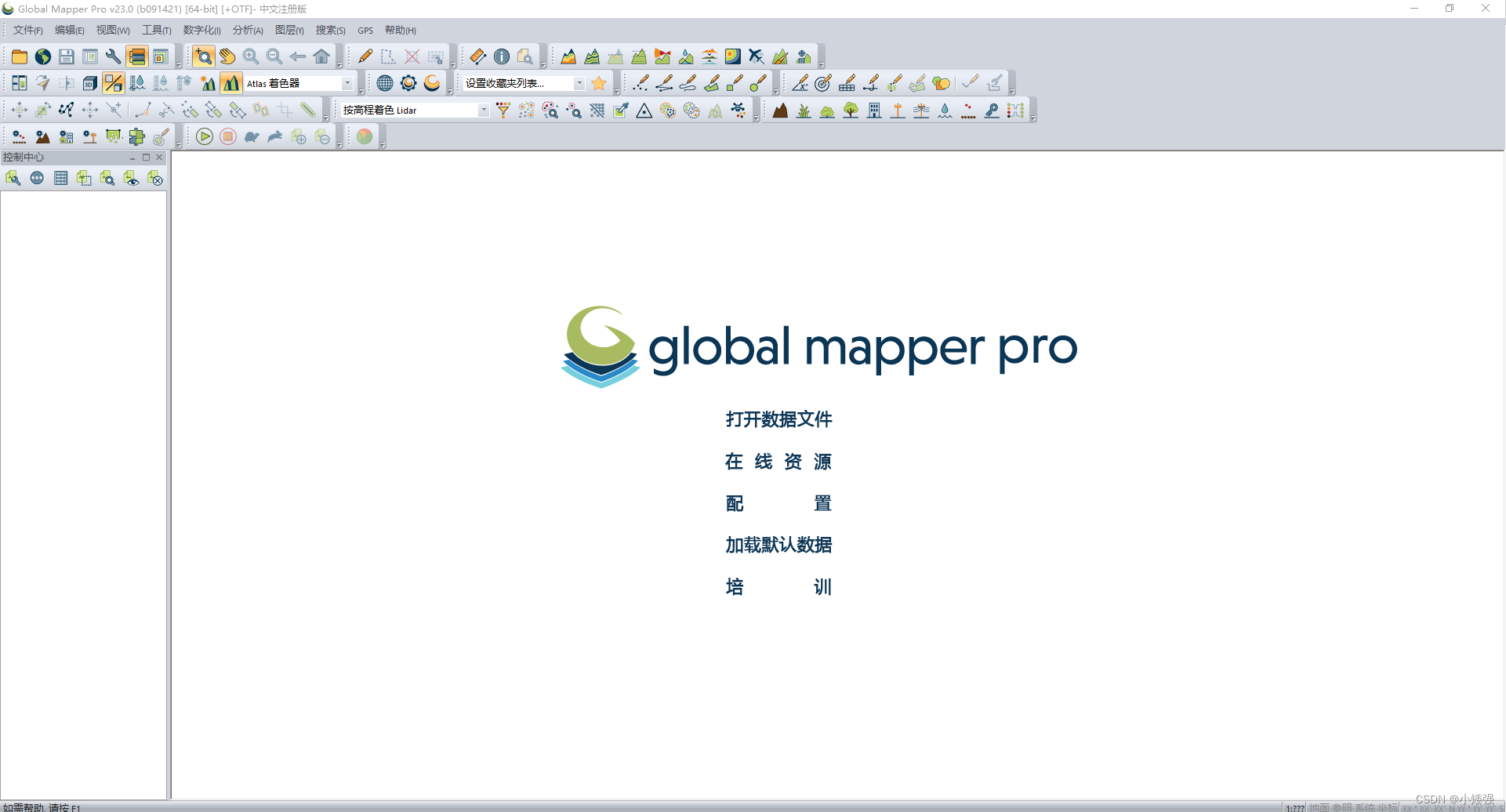

1 安装并打开Global Mapper

在这里插入图片描述

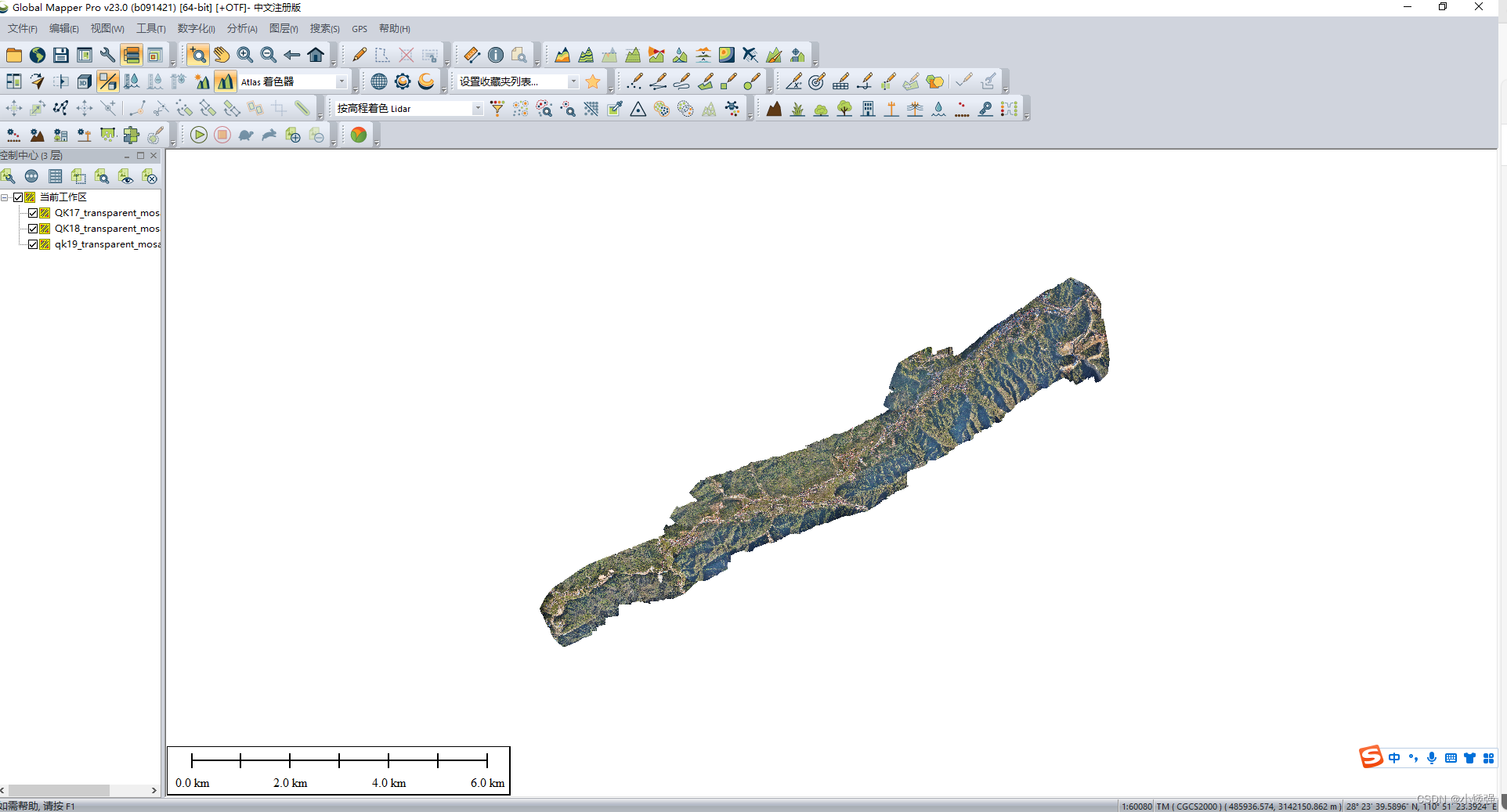

2 将正射影像数据直接拖入Global Mapper中

在这里插入图片描述

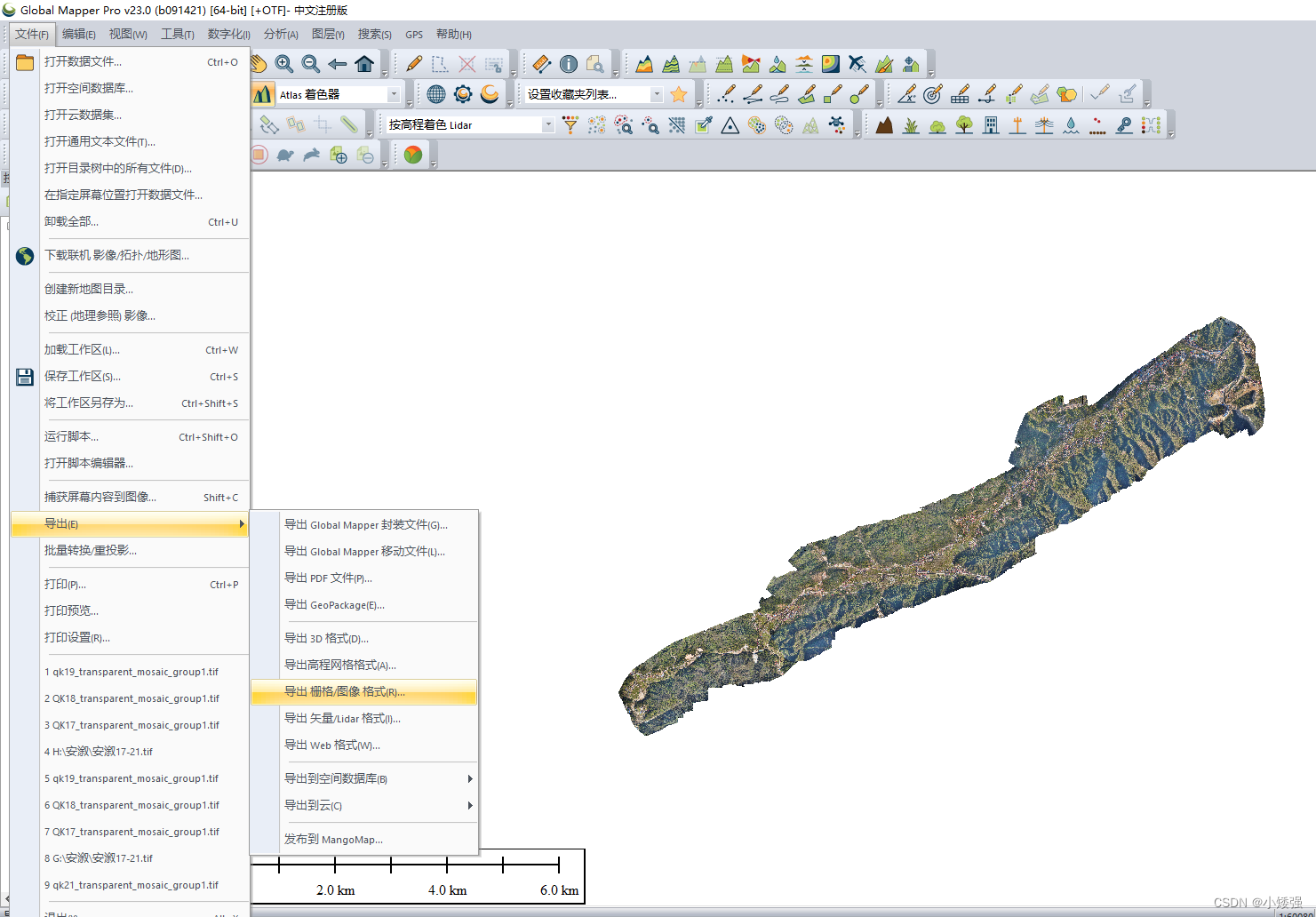

3 点击文件选择导出栅格图像

在这里插入图片描述

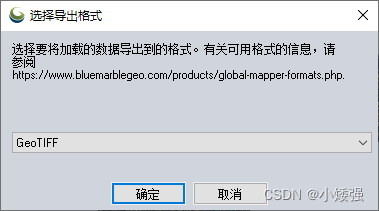

4 选择GeoTIFF格式

在这里插入图片描述

5 点击确认

在这里插入图片描述

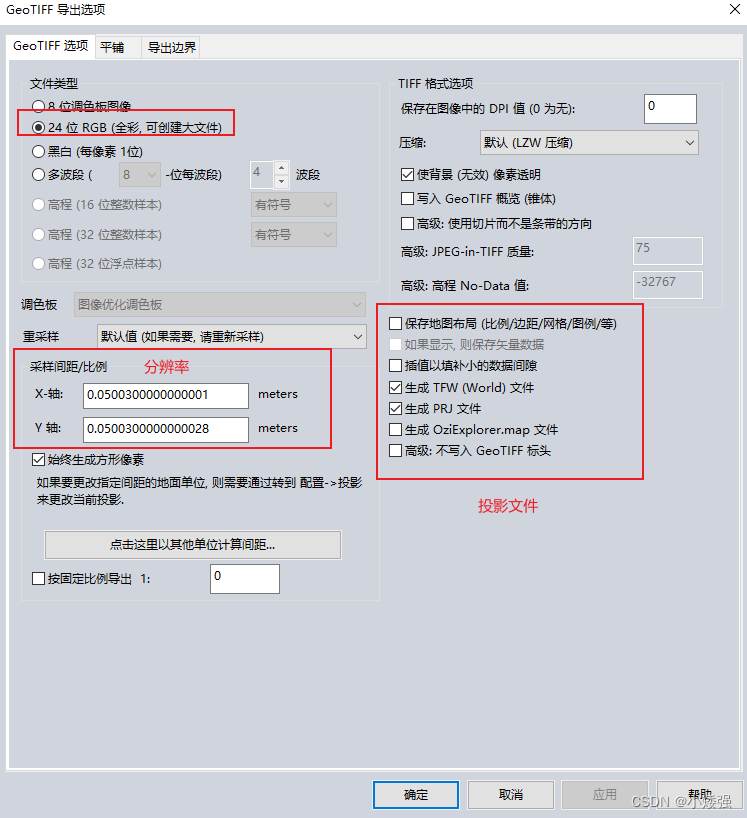

6 因为这里图片是带了坐标的，这里只设置24位RGB，设置输出分辨率大小，一定要勾选投影文件！

在这里插入图片描述

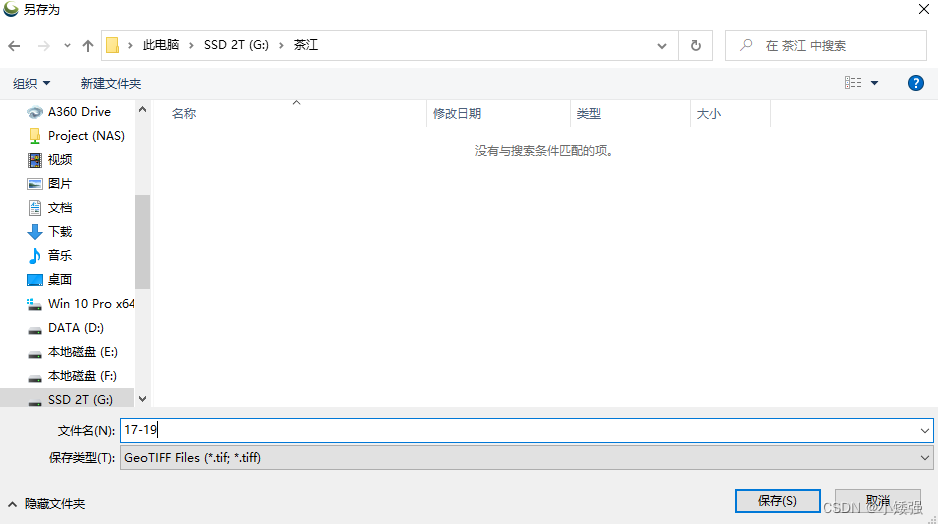

7 选择输出路径与文件名

在这里插入图片描述

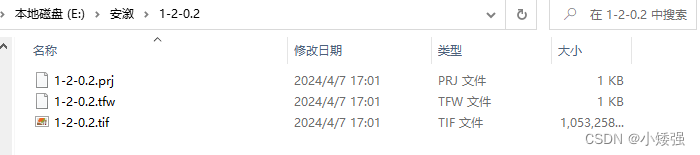

8 即可得到合并的图像和投影文件

在这里插入图片描述

只有CAD情况下，导入影像

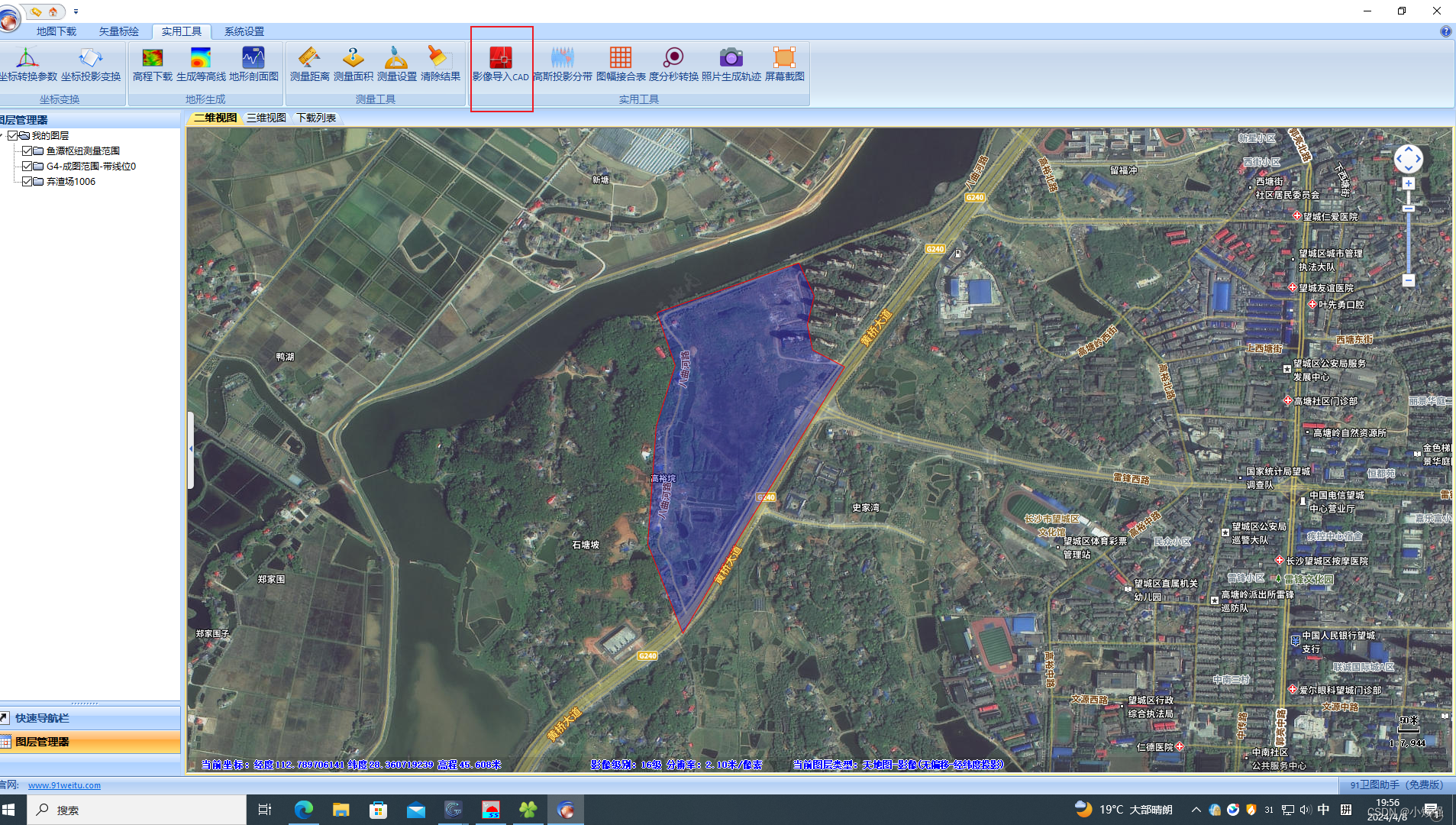

1 91卫图中点击影像导入cad工具进行下载

在这里插入图片描述

2 得到影像导入cad工具和使用说明

在这里插入图片描述

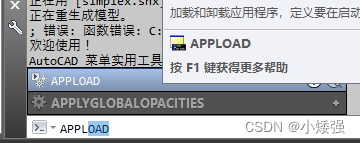

3 打开CAD软件，命令行输入 appload 回车

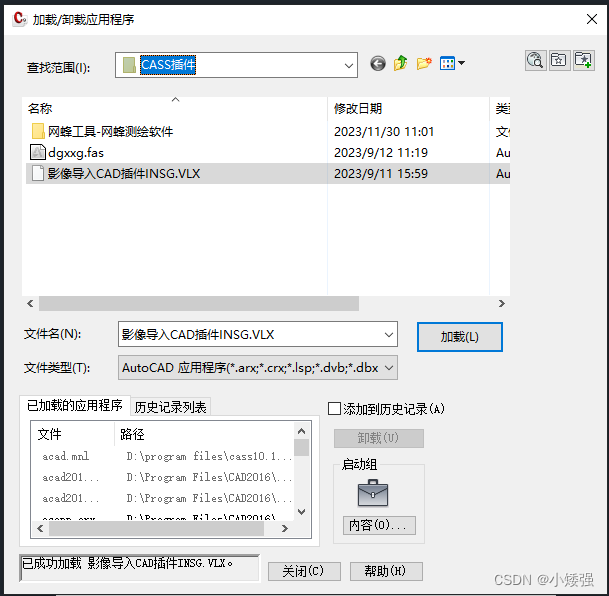

4 出现对话框找到影像导入CAD插件.VLX这个文件，点加载，在对话框下面出现加载成功，关闭对话框

在这里插入图片描述

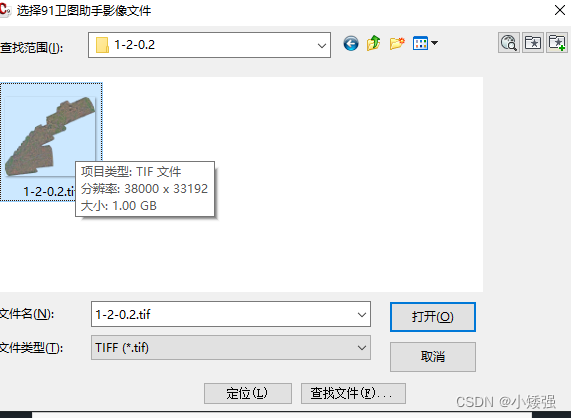

5 在命令行输入 INSG 回车，出现对话框，找到需要的影像直接点击打开即可

在这里插入图片描述

CAD安装cass的情况下

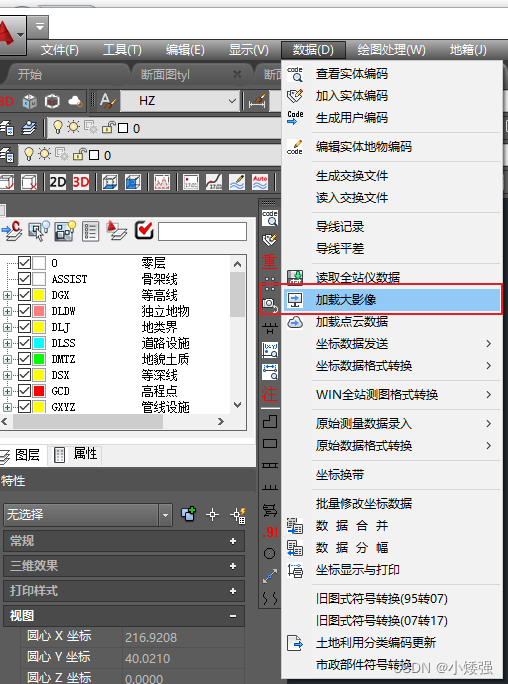

直接进入数据选择加载超大影像即可，会构建金字塔花费些时间

在这里插入图片描述
