电路中的变量
- 电流:i=dq/dt
- 电压:u=dw/dq
- 功率:p=dw/dt (电路中功率守恒 P吸=P发)
独立电源
-
独立电压源:电压独立于电路的其他部分,由电压源自身决定;电流由电路负载决定 (0R电阻在电气特性上,相当于一个零值电压源)
例如:5V/2A的电源,恒定输出5V电压,最大输出2A电流,电流输出由负载决定。 -
实际独立电压源:
-
独立电流源:电流独立于电路的其他部分,有电流源自身决定;电压由外电路决定(∞值电阻在电气特性上,相当于一个零值电流源)
-
实际独立电流源:
受控源
- 受控电压源:有着电压源的特性,但是这个电压是受电路中的其他因素的影响。受控电压源又分为:压控电压源和流控电压源(听名字就知道分别是受电路中电压控制和电流控制的)
- 受控电流源:有着电流源的特性,但是这个电流是受电路中的其他因素的影响。受控电流源又分为:压控电流源和流控电流源(听名字就知道分别是受电路中电压控制和电流控制的)
受控源和独立源的区别
- 独立源的电压/电流是由自身决定的,受控源的电压/电流是由电路中的某个参数决定的
- 独立源是电路中真正的能量源和信号源,受控源是电路中能量和信号的处理
基尔霍夫定律
- 基尔霍夫电压定律(KVL): ∑I=0 (I进= I出) 任意时刻,节点的电流之和为0
- 基尔霍夫电流定律 (KCL) : ∑U=0 (U+=U-) 任一回路上,电压升之和等于电压降之和
等效变换
- 端口上电压有相同形式和参数
电阻的串联
- U = U1+U2+…+Uk+Un
- U = R1I1+R2I2+…+RkIk+RnIn
- U = (R1+R2+…+Rk+Rn)I -------> Req=(R1+R2+…+Rk+Rn) ------> U=Req*I
- Uk/U = Rk/Req → Uk = (Rk/Req)U
- 由此可得:串联分压 :自身电压值 = (自身阻值/总阻值)*总电压
- 实际电压源:是由理想电压源和一个电阻的串联组成的(电阻串联分压,Uout = RL/(Rs+RL)*Us,电压源的内阻越小,负载上获得的电压越大,带负载能力就越强)
电阻的并联
- I = U/R1 + U/R2 +…+U/Rn
- Req = 1/(1/R1+1/R2+…+1/Rn) ------> I = U/Req
- Ik/I总 = (Gk/Geq)U
- 由此可得Gk越大 Rk越小 Ik越大
- 只有两电阻分流,分流公式:I1 = (R2/R2+R1)I总 ( 自身电流值 =(对侧电阻值/电阻之和)*总电流)
- 实际电流源:由理想电流源和电阻并联组成,(电阻并联分流,IL =(Rs/Rs+RL)I总 电流源内阻越大,负载获得的信号就越大)

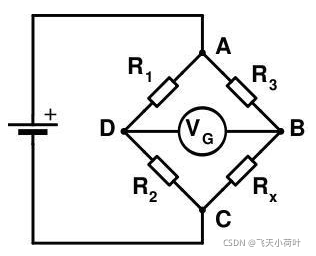

平衡电桥(惠斯通电桥)
- 平衡电桥条件 : R1Rx = R2R3
A、C这两个结点的开路电压相等,结点称等电位点。等电位点之间连接任意阻值其他支路量不会被破坏(即A、C两点间接电阻、短路、开路,其他支路都不会发生变化) - 利用电桥平衡原理:可做电阻测量仪、电子秤

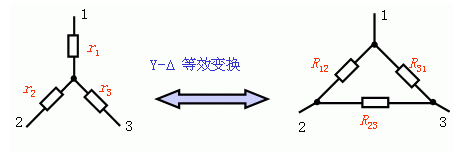

Y-ㅿ变换
特殊情况:三个电阻相等时,Rㅿ = 3RY
Y→ㅿ:ㅿ某电导 = 与之对应的两个Y电导之积/Y总电导之和
ㅿ→Y:Y某电阻 = 与之对应的两个ㅿ电阻之积/ㅿ总电阻之和
电源的等效变换
- 电压源和电流源串联 等效成 电流源(电压源的作用:决定电流源输出的电压,电流源发出的功率)
- 电压源和电流源并联 等效成 电压源(电流源的作用:决定电压源流过的电流,电压源发出的功率)
- 补充:任何元件和电流源串联对外电路来讲都等效成电流源
最大功率传输
- 最大功率传输的条件 : RL =Rs (电阻匹配)
- 最大功率传输: PL =(Us )2 /4Rs
