江西省电子专题大赛考点讲解七:NE555定时器

【芯片引脚图】
在这里插入图片描述

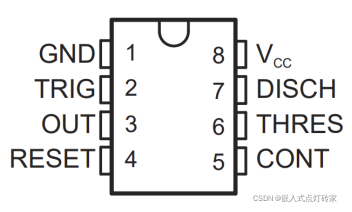

图NE555-1 NE555芯片引脚图

1脚(GND):外接电源负端VSS或接地,一般情况下接地。
2脚(TRIG):低触发端TR。
3脚(OUT):输出端Vo
4脚(RESET):是直接清零端。当此端接低电平,则时基电路不工作,此时不论TR、TH处于何电平,时基电路输出为“0”,该端不用时应接高电平。
5脚(CONT):VC为控制电压端。若此端外接电压,则可改变内部两个比较器的基准电压,当该端不用时,应将该端串入一只0.01μF电容接地,以防引入干扰。
6脚(THRES):高触发端TH。
7脚(DISCH):放电端。该端与放电管集电极相连,用做定时器时电容的放电。
8脚(VCC):外接电源VCC,双极型时基电路VCC的范围是4.5 ~ 16V,CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。在1脚接地,5脚未外接电压,两个比较器A1、A2基准电压分别为低电平的情况下,555时基电路的功能表如表2所示。

【芯片功能概述】

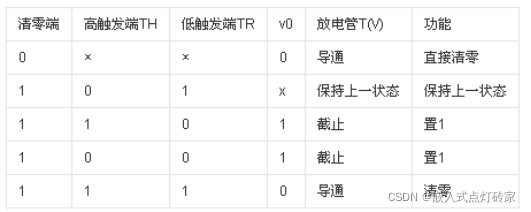

表NE555-2 NE555芯片真值表
在这里插入图片描述

它们控制的优先权是R、TR、TH。
对于NE555定时器来说,控制最多的管脚是R脚。
对于NE555单稳态电路来讲,控制最多的是TR和TH管脚。

【芯片实例讲解】
实例一:输出方波
见FQ-1。在购买的照片题目中,绝大多数的NE555振荡器都接错了;商家是pin6接pin7,而我们需要做的是pin6接pin2,在这里一定要特别注意一下。相应频率和周期的计算公式可参照电路板扫描图。

实例二:单稳态电路
单稳态电路常见的分为两种:第一种为仅人工启动的单稳态电路,第二种为人工启动和外部脉冲均可的单稳态电路。通过实际焊接发现:第二种电路稳定性要强于第一种电路。
在这里插入图片描述
在这里插入图片描述

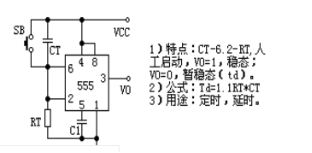

图NE555-3 第一种单稳态方式

对于左图片:输出默认为低,暂态为高,激发电平为高电平。对于右图片:输出默认为高,暂态为低,激发电平为低电平。
在这里插入图片描述
在这里插入图片描述

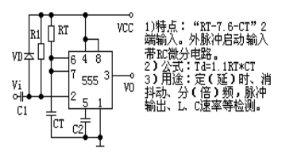

图NE555-4 第二种单稳态方式

脉冲触发单稳态型(可人工触发也可脉冲触发),低电平触发,默认输出为低电平,暂态为高电平,此种触发要比前两种要稳定地多。右边电路是左边电路的完善。
在比赛中,我们常常使用左图。

【芯片真题考察】
1)2002年考察点为实例一。上面的10k电阻未直接接高电平,而是接上二极管的输出端。NE555的输出端驱动扬声器,100uF的电阻用来隔直流,当然也可不同;要注意的是,扬声器的共振频率大概为500HZ。
2)2003年考察点为实例二。并且该电路中嵌入了一阶线性电路。
3)2004年考察查点为实例一。
4)2005年考察查点为实例二,该电路的输入端接上了一个4.7M的大电阻,并且以触摸开关作为输出信号。
5)2006年考察点为实例一。
6)2007年考察点为实例二。
7)2008年考察点为实例一。
8)2010年考察点为实例一。
9)2012年考察点同2002年。
10)2015年考察点同2005年。
11)2016年考察点同2002年。
12)2019年考点为实例一。
