ORB - (Oriented Fast and Rotated BRIEF)算法

ORB - (Oriented Fast and Rotated BRIEF)

ORB detector 使用 FAST detector 和 BRIEF descriptor 基本思路。在介绍 ORB 之前，首先对 FAST 与 BRIEF 进行说明。

1 FAST

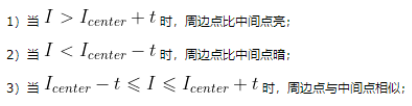

FAST(Featrues from Accelerated Segment Test)，其基本思想是比较当前点与周边点差异，当周边有连续不少于一半的点均比中间点亮或者暗，则认为该点为一个特征点。其中，亮或暗的定义为：

使用以上定义，可以迅速找到图像中候选特征点。

由于需要满足不少于一半的连续周边点亮于或暗于中间点，可以首先检测水平与垂直方向上四个点，当少于两个连续点满足条件，则该点一定不是候选特征点。如此可以提升计算效率。

当完成候选特征点扫描后，会发现存在许多临近特征点，可以使用如下评分进行非极大值抑制：

以上即为FAST的基本思想，opencv实现在cv::FastFeatureDetector中，参数threshold 定义了亮或暗，nonmaxSuppression确定是否排除临近点。

 2 BRIEF

BRIEF 对特征点生成描述特征向量。在 SIFT 与 SURF 中均使用了块特征描述方案，使用不同小块的方向梯度直方图构成特征向量。BRIEF 使用点特征描述特征点，基本思想为：

1）在特征点区域内随机生成 N 个点对，这N个点对生成方式有很多种，但一旦生成，对于所有特征点描述均使用相同的点对模式；

2）由于需要对孤立点进行比较，所以首先平滑图像以抑制噪声；

3）构造 N 位向量，第 k 个点对生成第 k 位向量，当点对中前一个点大于后一个点，其值为  1，反之为 0；

opencv 实现在 cv::BriefDescriptorExtractor 中，参数 bytes 确定特征点描述向量长度为 bytes * 8。

 结合 FAST 与 BRIEF，可以实现类似 SIFT 与 SURF 的功能，以下给出简单使用代码：

cv::FastFeatureDetector detector(20);

std::vector<cv::KeyPoint> keypoints1, keypoints2;

detector.detect(img1, keypoints1);

detector.detect(img2, keypoints2);


cv::BriefDescriptorExtractor brief;

cv::Mat descriptors1, descriptors2;

brief.compute(img1, keypoints1, descriptors1);

brief.compute(img2, keypoints2, descriptors2);


// 不同于SIFT与SURF，这里使用汉明距离

cv::BFMatcher matcher(cv::NORM_HAMMING);

std::vector<DMatch> matches;

matcher.match(descriptors1, descriptors2, matches);

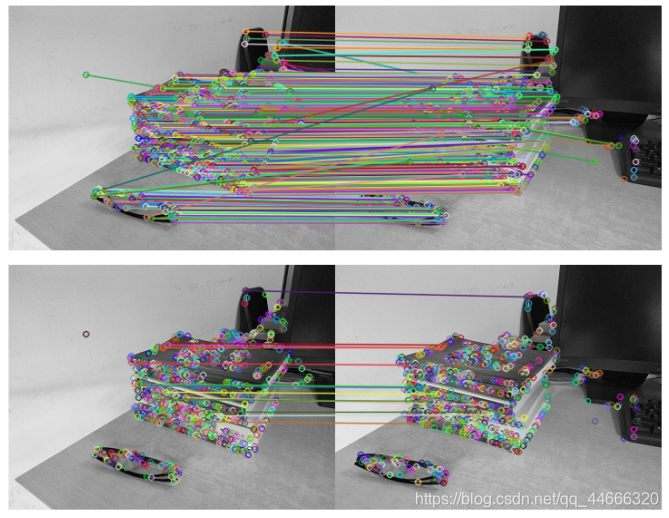

其匹配结果如下：

3 ORB

ORB 主要思想如下：

1）使用 FAST 提取候选特征点；

2）为了克服 FAST 可能产生的边缘响应，使用 Harris corner measure 保留角点响应，剔除边缘响应（边缘响应不利于匹配）；

3）按以上方法在不同层级图像金字塔上搜索候选特征点；

 4）使用归一化图像描述特征点方向

ORB采用FAST（features from accelerated segment test）算法来检测特征点。FAST核心思想就是找出那些卓尔不群的点，即拿一个点跟它周围的点比较，如果它和其中大部分的点都不一样就可以认为它是一个特征点。

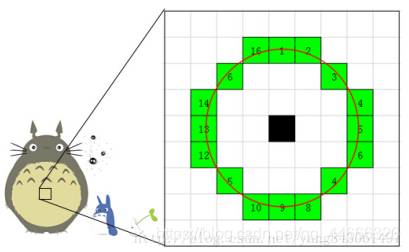

备注：每个小方格代表一个像素，方格内的颜色只是为了便于区分，不代表该像素点的颜色。

FAST具体计算过程：

1. 从图片中选取一个像素点P，下面我们将判断它是否是一个特征点。我们首先把它的密度（即灰度值）设为Ip。

2. 设定一个合适的阙值t ：当2个点的灰度值之差的绝对值大于t时，我们认为这2个点不相同。

3. 考虑该像素点周围的16个像素。（见上图）

4. 现在如果这16个点中有连续的n个点都和点不同，那么它就是一个角点。 这里n设定为12。

5. 我们现在提出一个高效的测试，来快速排除一大部分非特征点的点。该测试仅仅检查在位置1、9、5和13四个位置的像素（首先检查1和9，看它们是否和点相同。如果是，再检查5和13）。如果是一个角点，那么上述四个像素点中至少有3个应该和点相同。如果都不满足，那么不可能是一个角点。

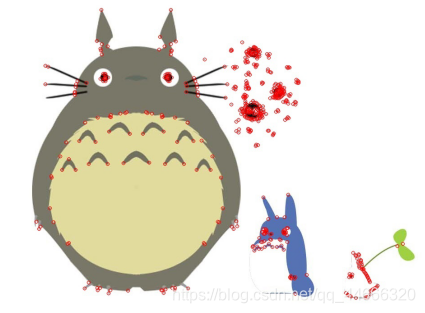

图中红色的点为使用FAST算法找到的特征点。

BRIEF的优点在于速度，缺点也相当明显：

1：不具备旋转不变性。

2：对噪声敏感

3：不具备尺度不变性。

ORB就是试图解决上述缺点中的1和2.

1、算法介绍

ORB（Oriented FAST and Rotated BRIEF）是一种快速特征点提取和描述的算法。这个算法是由Ethan Rublee, Vincent Rabaud, Kurt Konolige以及Gary R.Bradski在2011年一篇名为“ORB：An Efficient Alternative to SIFTor SURF”的文章中提出。ORB算法分为两部分，分别是特征点提取和特征点描述。特征提取是由FAST（Features from  Accelerated Segment Test）算法发展来的，特征点描述是根据BRIEF（Binary Robust IndependentElementary Features）特征描述算法改进的。ORB特征是将FAST特征点的检测方法与BRIEF特征描述子结合起来，并在它们原来的基础上做了改进与优化。据说，ORB算法的速度是sift的100倍，是surf的10倍。

角点（Corner Point)

通常意义上来说，角点就是极值点，即在某方面属性特别突出的点，是在某些属性上强度最大或者最小的孤立点、线段的终点。 对于图像而言，如图所示圆圈内的部分，即为图像的角点，其是物体轮廓线的连接点。

ORB特征提取实验

实验代码用opencv中的ORB特征提取和匹配实验

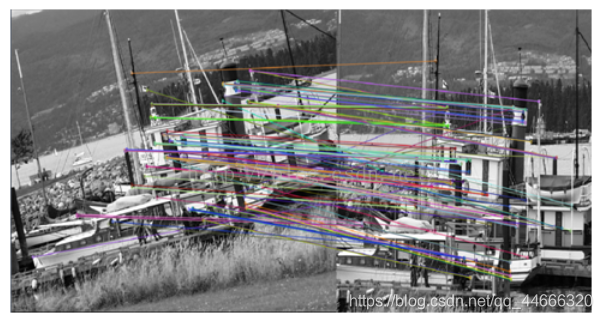

（1）

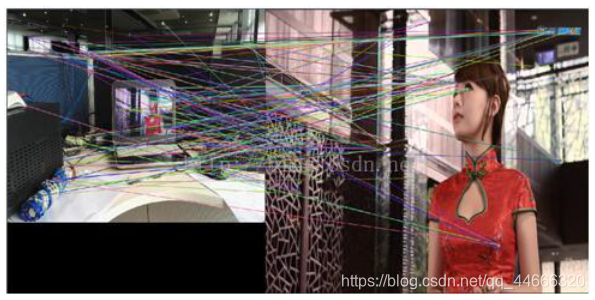

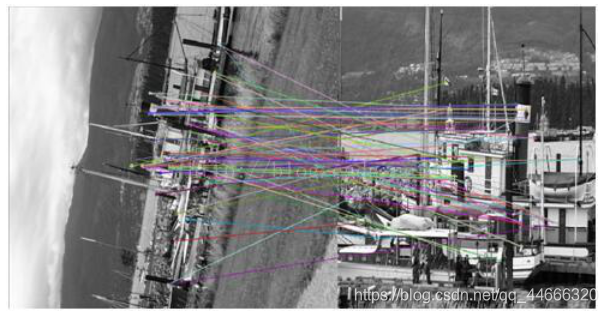

（2）

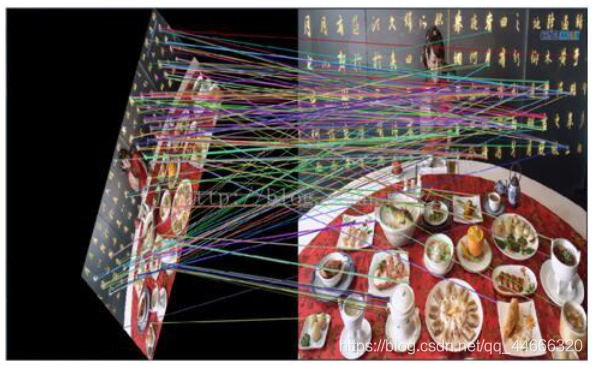

（3）

ORB特征匹配

从上图（1）（2）（3）可以看出，ORB算法的特征匹配效果比较理想，并且具有较稳定的旋转不变性。但是，ORB算法在尺度方面效果较差，在增加算法的尺度变换的情况下仍然没有取得较好的结果。

ORB是一种快速的特征提取和匹配的算法。它的速度非常快，但是相应的算法的质量较差。和sift相比，ORB使用二进制串作为特征描述，这就造成了高的误匹配率。

参考文献，文章内容参考以下，仅做知识点记录使用

https://www.cnblogs.com/luofeiju/p/13578179.html

https://blog.csdn.net/yang843061497/article/details/38553765

https://blog.csdn.net/sunanger_wang/article/details/7949202

https://blog.csdn.net/zouzoupaopao229/article/details/52625678
