EPI（极线平面图）和极线几何的直观理解

---

极线几何（Epipolar Geometry）

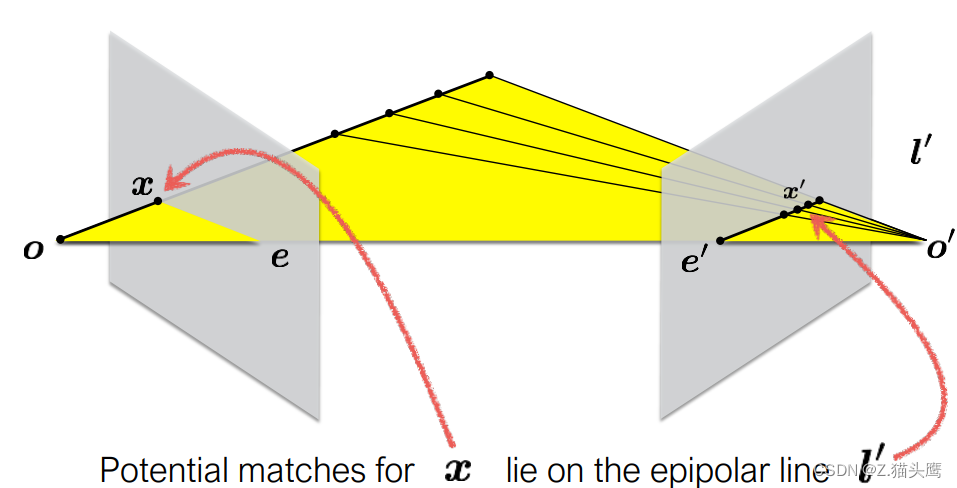

一张很不错的图来解释极线：

两个成像平面l、l’，o和o’是对应的相机位置，e和e’是两相机连线在成像平面上的交点。

左边l上的点x对应3D空间里ox射线上某一点，由于ox射线在右边l’上的投影对应e’x’射线（是射线不是线段），因此点x一定能匹配上e’x’上的一点。

对于l面上的点x来说，e’x’就是它在l’上的极线。反之亦然，在l’上的点x’也会对应l上的一条线。

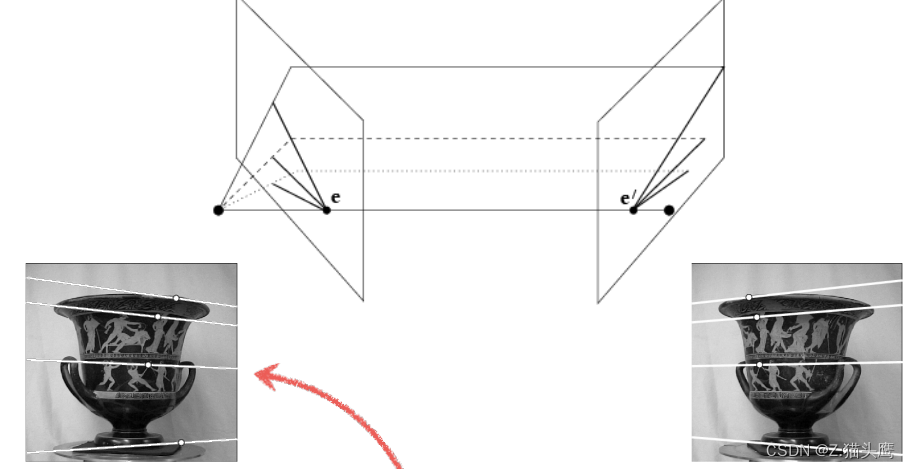

对于两个有夹角的像面而言，不同极线非平行，交汇于点e’，e’可能在成像平面中也可能不在：

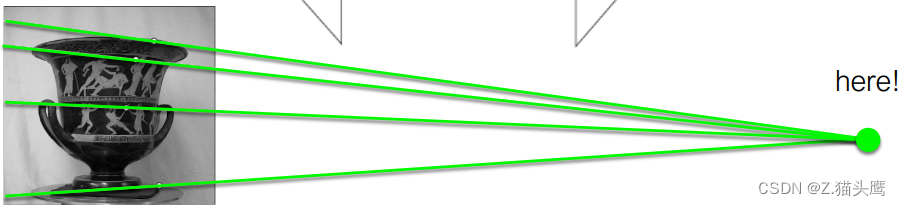

比如上图这两个花瓶，e就在图像外

---

平行相机的情况

对于两个（or多个）平行相机（平行像面），或者一段平行移动视频中的两帧（or多帧），就变成了下图的情况：

再来一张图：

这种情况下，极点e无穷远，极线变成了平行线。做点匹配的时候，一般都需要先想办法把图像校正对齐一下，让极线水平，然后再沿极线搜索匹配点。

EPI （极线平面图像，Epipolar Plane Images）

终于到正题了，写这篇的主要原因是一开始没弄明白EPI怎么来的。平常看到的EPI图一般是这样的：

原理的解释一般是这样的 [参考来源链接]：

【翻译一下】： 在图像平面Π上，每个相机位置（s∗，t∗）产生场景的不同针孔视角。通过固定图像平面中具有常量y∗的水平线和常量相机坐标t∗，可以在（x，s）坐标中获得一个极线平面图像（EPI）。由于s坐标和x坐标之间具有线性对应关系，场景中的点P在EPI中被投影到一条直线上。

有点看不懂，那么从直观上怎么理解呢？

看这个图：

图里的t对应上一节<平行相机的情况>里面第二张图的t，即视频中不同的（连续的）帧，或者说不同的（相邻的）平行相机，上图这个长方体就是把不同相机的图像沿t的方向叠起来。

可以看到，这个长方体的水平横截面（顶面）就是EPI，对于任一张EPI图像，每一行对应一个相机的一条极线，行数对应相机数量，EPI的一堆斜线就是点在不同相机上的位置的叠加，斜率越小则表示物体在像平面上的位置变化越大。很容易理解，在相机移动的过程中，离相机越近的物体在像平面上的位置变化越大。由此我们就可以得到一条极线上各点的相对深度。

另外有一个很有意思的补充点，上面这个长方体的侧面是由所有相机的最边缘一列拼接而成的，这些边缘列组成了另一张图（暂且称之为边缘扩展图，该图其实是原图的一部分），可以一定程度上表示相机的移动情况，同样如果按侧面的方向做截面，也会得到不同位置的边缘扩展图。

图片来源：学校讲义 & youTube视频

本篇原创，转载请引用，有错误欢迎指出，问题可以留言~
