06-基于ZigBee的农业大棚环境系统设计与实现

1  适用场景

---

        农田、花圃、农业大棚、育苗、果蔬、智慧农业、浇花、自动灌溉等农业环境监测场景。

---

2  开发环境

---

        下位机开发环境：IAR embedded Workbench

        上位机开发环境：Visual Studio 2022

        小鱼儿电子VX：xiaoyuer6c

---

3  硬件元件

---

        ZigBee网关节点（芯片型号为CC2530单片机）、ZigBee采集节点（芯片型号为CC2530单片机）、DHT11温湿度传感器、5516光线传感器、土壤湿度传感器、蜂鸣器、按键模块、USB转TTL-CH340模块、OLED显示幕、水泵、风扇、USB充电线*2

---

4  功能

---

• 1.实时监测：实时监测农业环境的温度、湿度、土壤湿度、光照强度，并显示到OLED屏幕上。
• 2.手动控制模式：通过按键结合显示屏设定温度、湿度、土壤湿度、光照强度的阈值范围。
• 3.自动控制模式：
•     a.当温度大于设定阈值的最大值时，自动打开风扇进行通风换气，直到温度降低到阈值的最小值时，自动关闭风扇；
•     b.当土壤湿度小于设定阈值的最小值时，自动打开水泵进行补水，直到土壤湿度上升到阈值的最大值时，自动关闭水泵；
•     c.当环境湿度和光照强度未处于设定阈值范围，自动进行声光报警提醒。
• 4.上位机监测：在上位机端可以实时查看温度、湿度、土壤湿度、光照强度、各环境因子的阈值范围、历史曲线图和设定温度、湿度、土壤湿度、光照强度的阈值、模式切换、手动打开与关闭风扇、水泵。
• 5.txt记录：保存温度、湿度、土壤湿度、光照强度的实时值。

---

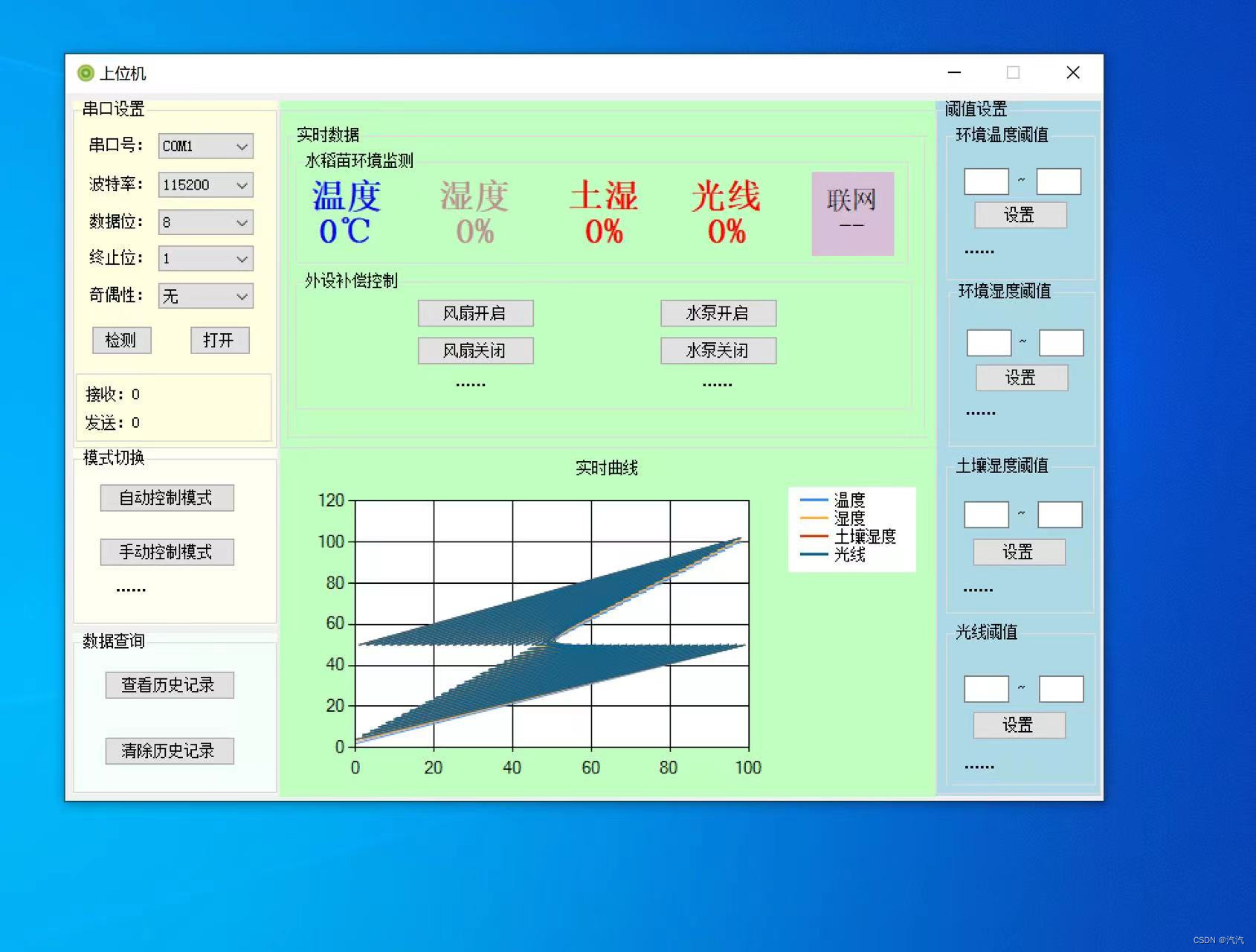

5  上位机显示

---
