基于51单片机电子琴设计

1. 设计要求

设计一个电子琴。利用所给键盘的1，2，3，4，5，6，7，8八个键，能够发出8个不同的音调，并且要求按下按键发声，松开延时一段时间停止，中间再按别的键则发另一音调的声音。

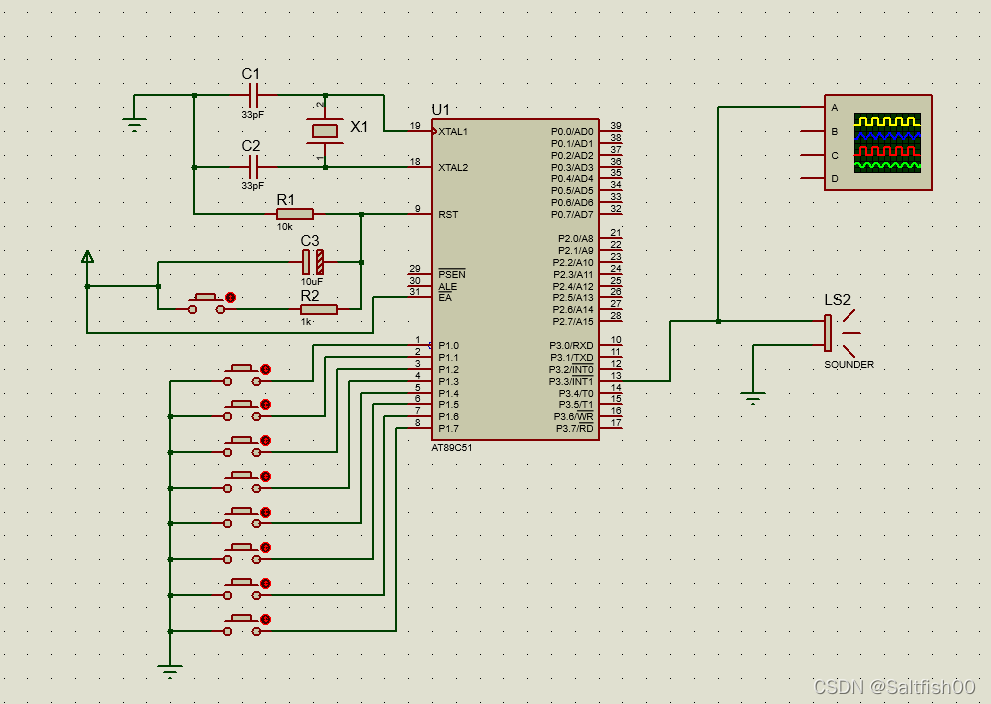

2.Proteus仿真

程序

#include "reg52.h"

#define uchar unsigned char
#define uint unsigned int

sbit Int0 = P3^2;
sbit SPK = P3^3;

unsigned char code freq[][2]={
0xD8,0xF7,//00440HZ 1
0xBD,0xF8,//00494HZ 2
0x87,0xF9,//00554HZ 3
0xE4,0xF9,//00587HZ 4
0x90,0xFA,//00659HZ 5
0x29,0xFB,//00740HZ 6
0xB1,0xFB,//00831HZ 7
0xEF,0xFB,//00880HZ `1
};

uchar High,Low; //定时器预装值的高8位和低8位
uchar num;

uint delay_flag;

void delay(uint i)
{
	while(i--);
}


void delay10ms(void)
{
    unsigned char a,b,c;
    for(c=5;c>0;c--)
        for(b=4;b>0;b--)
            for(a=248;a>0;a--);
}

void Timer0_Init()
{
	TMOD |= 0x11;
	EA=1; //总中断打开
	ET0=1; //定时器中断打开
	TR0=0; //定时器开关关闭

    TH1 = 0x0D8;	//定时器1，用作延时。
    TL1 = 0x0F0;
    EA = 1;
    ET1 = 1;
    TR1 = 0;
}


void Int0Init()	//外部中断0
{
	//设置INT0
	IT0=1;//跳变沿出发方式（下降沿）
	EX0=1;//打开INT0的中断允许。
	EA=1;//打开总中断
}

void into_Int0()
{
	Int0 = 1;
	delay10ms();
	Int0 = 0;
}
void KeyDown()
{
	char a=0;
	P1=0xff;
	if(P1!=0xff)//读取按键是否按下
	{
		delay(1000);//延时10ms进行消抖
		if(P1!=0xff)//再次检测键盘是否按下
		{
			//测试列
			P1=0xff;
			switch(P1)
			{
				case 0xfe:num= 1;break;
				case 0xfd:num= 2;break;
				case 0xfb:num= 3;break;
				case 0xf7:num= 4;break;
				case 0xef:num= 5;break;
				case 0xdf:num= 6;break;
				case 0xbf:num= 7;break;
				case 0x7f:num= 8;break;
			}
			while((a<50)&&(P1!=0xff))	 //检测按键松手检测
			{
				delay(1000);
				a++;
			}
			into_Int0();
		}
	}
}


void main()
{

	Timer0_Init();
	Int0Init();
	SPK=0; //在未按键时，蜂鸣器置低
	while (1)
	{
		KeyDown();
	}
}
void Int()	interrupt 0		//外部中断0的中断函数
{
	High=freq[num-1][1];
	Low =freq[num-1][0];
	TH1 = 0x0D8;
    TL1 = 0x0F0;
    delay_flag = 0;
	TR0 = 1;
	TR1 = 1;
}

void Timer0_isr(void) interrupt 1
{
	TH0=High;
	TL0=Low;
	SPK=!SPK;
}

void Timer1Interrupt(void) interrupt 3
{
    TH1 = 0x0D8;
    TL1 = 0x0F0;
    delay_flag++;
	if(delay_flag==100)
	{
		delay_flag = 0;
		TR1 = 0;
		TR0 = 0;
	}
}

仿真、51工程文件

文件下载
