STM32F103ZET6最小系统板制作指引

学点啥系列之

——STM32F103ZET6 核心板制作指引

原创资料，转载请联系

作者的话：会画stm32F103ZET6的话，rct6啥的简直不要太简单

一、电路总览

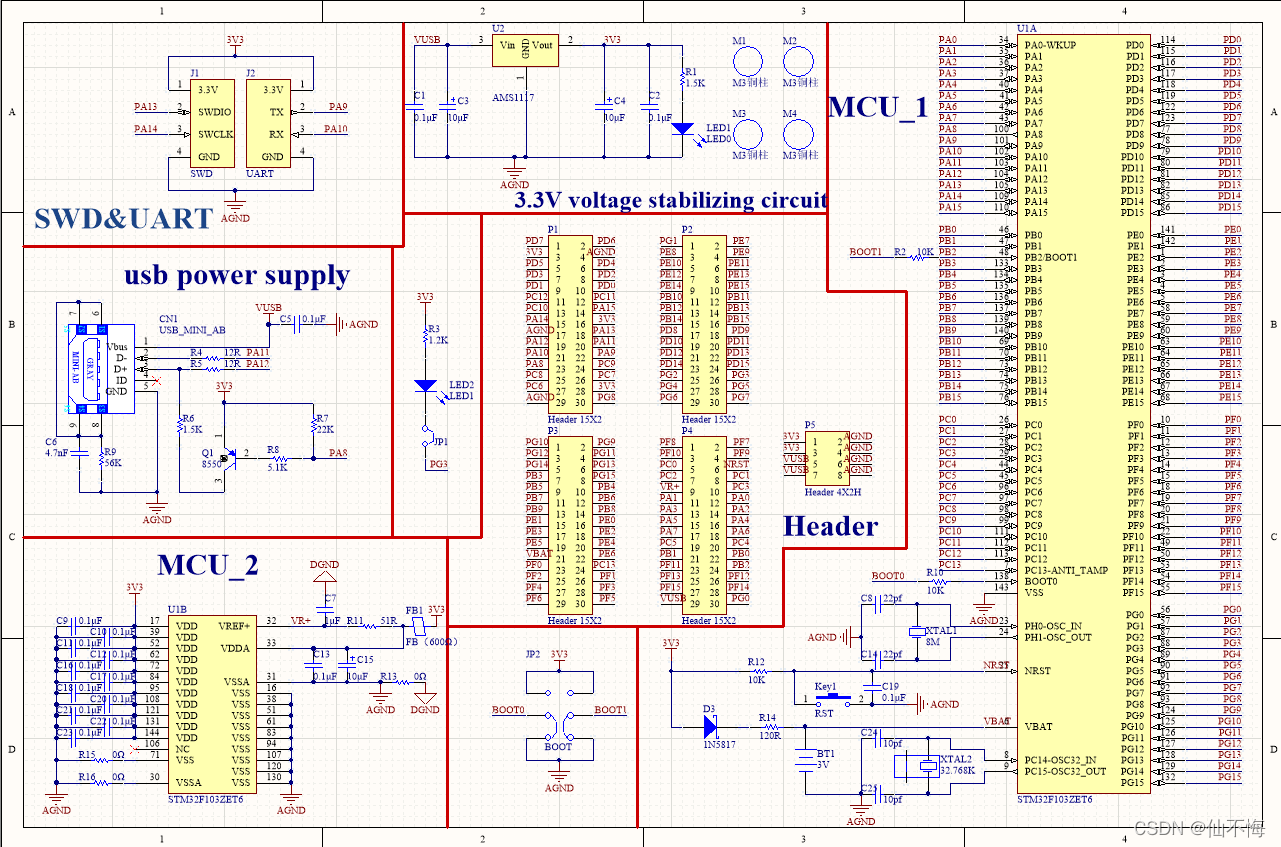

图1：电路整体

二、单片机部分

要做一块核心板，首先要搞清楚自己想在这块板子上加啥东西。

依照思路，一块单片机最小系统，应该要有电源（三处讲）、单片机本身、复位电路以及时钟电路。

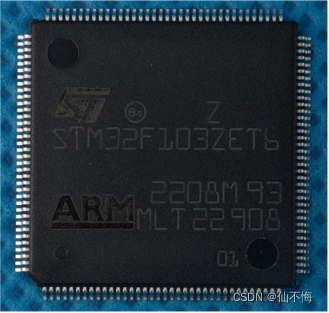

我们先从单片机本身入手，如图 2 所示，是本次的主角，STM32F103ZET6

图2：STM32F103ZET6

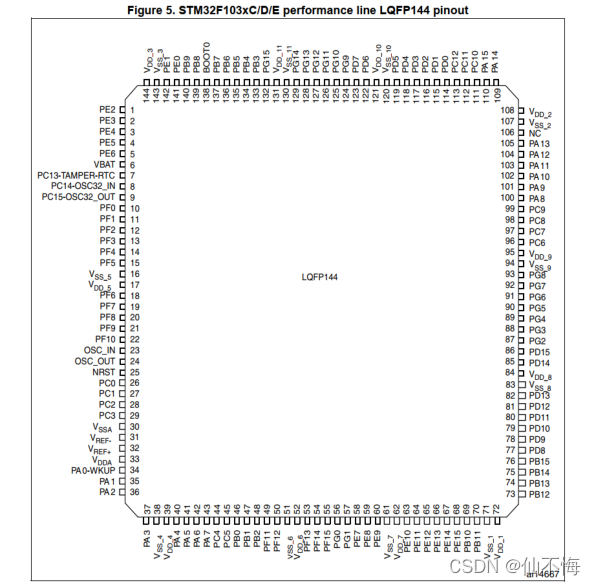

翻开数据手册，查一下，如图 3：

图3：数据手册的zet6

从数据手册中我们可以获知这 LQFP封装的芯片各个引脚是什么。可能有的同学迷糊了，这些引脚都有编号（1-144），那么实际上单片机上引脚是如何对应编号的呢？

同学，先找 1 号引脚，那么 1号引脚在哪呢？找小圆点（引脚基准点）！

看看下面这张图 4：

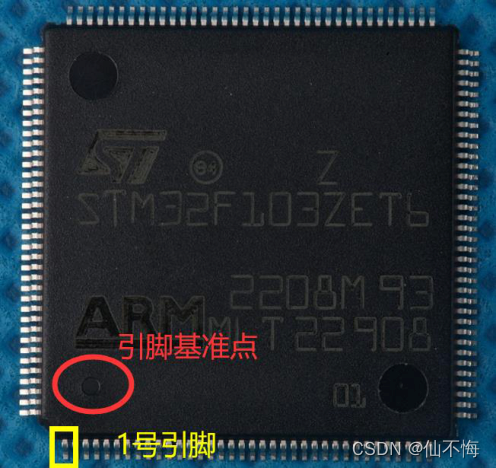

图4：芯片实物

找小圆点，仔细看看，哎呀，居然有 3 个圆点，咱们这个左下角的那个点

才是引脚基准点，离该点最近且作为引脚直线上逆时针第一个引脚是 1 号引脚：

那么答案呼之欲出了，如图 5 所示：

图5&#
