组态软件编程语法之变量

变量

与数据的外部表示相反，变量提供能够改变其内容的数据对象的识别方法。例如，可改变与PLC输入/输出或存储器有关的数据。变量可以被声明为基本数据类型、一般数据类型和衍生数据类型。
1．变量的表示
在IEC 61131-3标准中，变量分为单元素变量和多元素变量。
1）单元素变量
单元素变量（Single-element Variable）用于表示基本数据类型的单一数据元素、衍生的枚举数据类型或子范围数据类型的数据元素，或上述数据类型的衍生数据元素。单元素变量可以是直接变量或符号变量。
（1）直接变量（Direct Variable）以百分号“%”开始，随后是位置前缀符号和大小写前缀符号。如果有分级，则用整数表示分级，并用小数点“.”分隔表示直接变量。

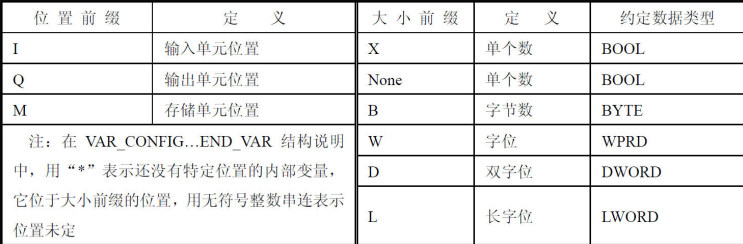

表是直接表示变量中前缀符号的定义。

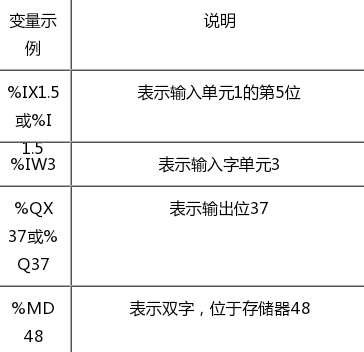

表是直接表示变量的示例。直接变量可用于程序、功能块、配置和资源的声明中。一个可编程控制器系统的程序存取另一个可编程控制器中的数据时，采用分级寻址的方式，这应被认为是一种语言的扩展。
直接变量类似于传统可编程控制器中的操作数，它对应于一个可寻址的存储器单元。需要注意的是，在早期可编程控制器的产品中并没有对操作数进行明确定义，所以一些产品用编号表示操作数。在IEC 61131-
