ITK-Snap 处理医疗影像

0 引言

由于最近接触了医疗影像的相关领域，特此学习了医疗影像相关的知识，与传统的图像处理领域有许多的不同，医学图像数据采用DICOM格式
DICOM：（Digital Imaging and Communications in Medicine）即医学数字成像和通信，DICOM被广泛应用于放射医疗，心血管成像以及放射诊疗诊断设备（X射线，CT，核磁共振，超声等），并且在眼科和牙科等其它医学领域得到越来越深入广泛的应用，DICOM是部署最为广泛的医疗信息标准之一。参考自百度百科https://baike.baidu.com/item/DICOM/2171358?fr=aladdin

对于处理DICOM的软件有众多，本文章采用ITK-Snap来进行介绍。ITK-Snap的主要功能是对医学图像进行分割，包括2D与3D的分割，包括人工分割与半自动分割。本文主要介绍ITK-Snap的基本使用，包括基本功能的介绍，医学图像的查看以及医学图像的标注

ITK-Snap官网：http://www.itksnap.org/pmwiki/pmwiki.php， 官网提供下载

官网的例子：http://www.itksnap.org/pmwiki/pmwiki.php?n=Downloads.SNAP4

1. ITK-Snap基本功能

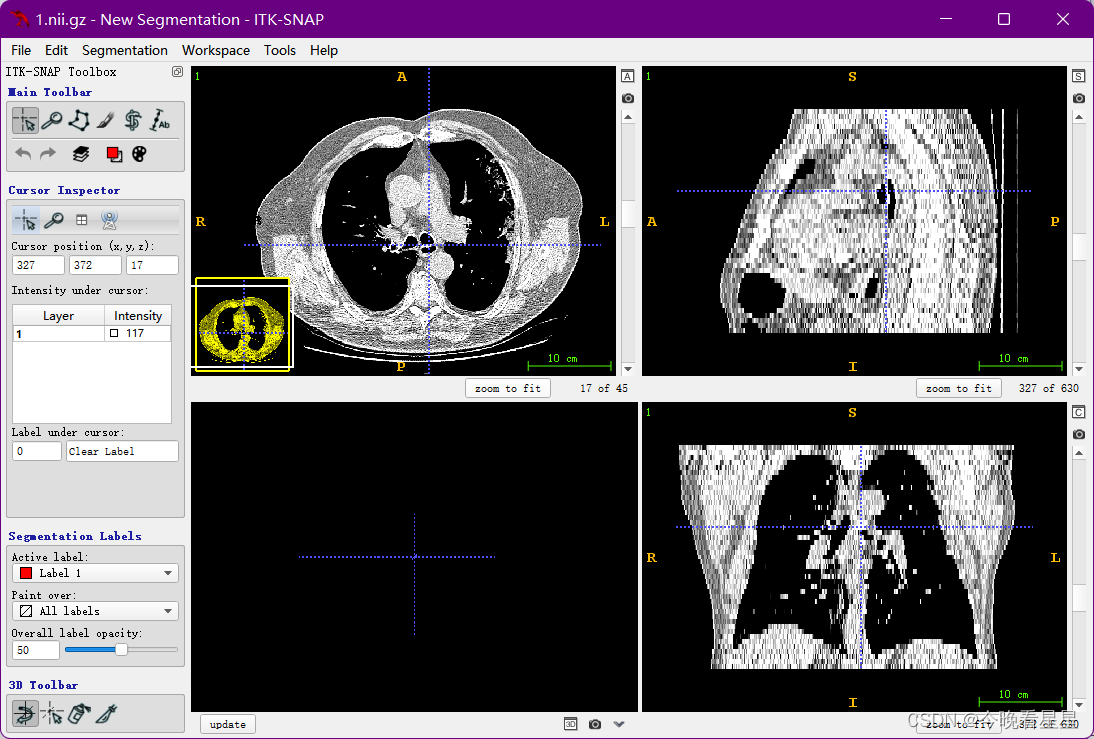

1.1 ITK-Snap视图介绍

在刚开始使用软件的时候，可能上来就被该软件的视图搞蒙了，类似于咱们数学上的三视图，但是他是从CT扫描的视角观察的

三个切片窗口分别为：

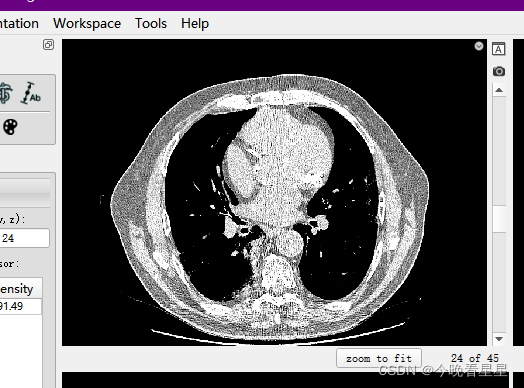

1. 轴向面（Axial）
2. 矢状面（Sagittal）
3. 冠状面（Coronal）

• 常用的有轴向面与冠状面，可以帮助我们进行空间上的定位与标注


• 显示一个主图

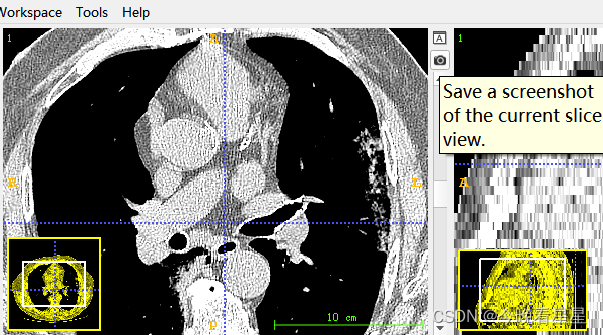

• 对当前进行截图

• 使用大小

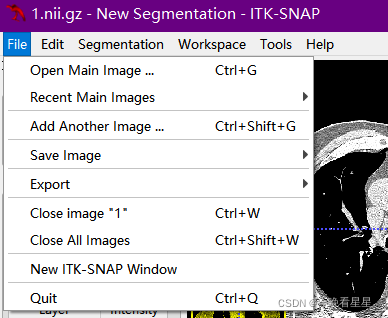

1.2 File菜单

• 常用的打开功能，这里不多介绍，会使用基本的软件路径打开即可
• 重点介绍ITK-Snap特有的功能

1. Add Another Image 可以进行不同DICOM文件的融合，比如不同段的CT扫描图像
2. save Image -> main Image 可以对文件进行另存

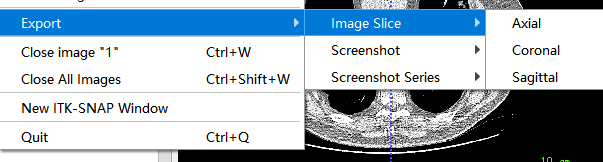

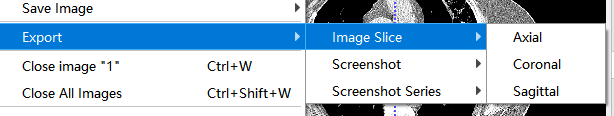

3. export 导出文件:


• Image Slice 单对切面的导出，导出的格式为png， 不包含标注的图像
• Screenshot / Screenshot Series 将图片导出为截图的格式，包含了图片的标注信息。与导出切片不同，导出的截图与图像在软件中的显示是一样的，常用于一些图像的说明

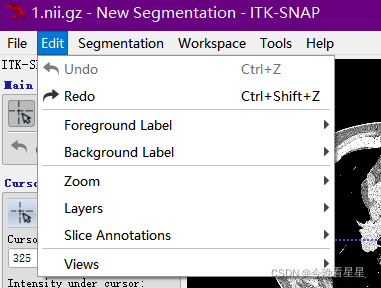

1.3 Edit编辑菜单

1. Undo 撤销， Redo 重做
2. Foreground Label 与 Background Label 是不同标注之间的关系

1.3.1 个性化标注

• Active Label为激活的标签，表示当前使用的标柱类型，此时选择label 1 为红色，说明使用红色进行标注

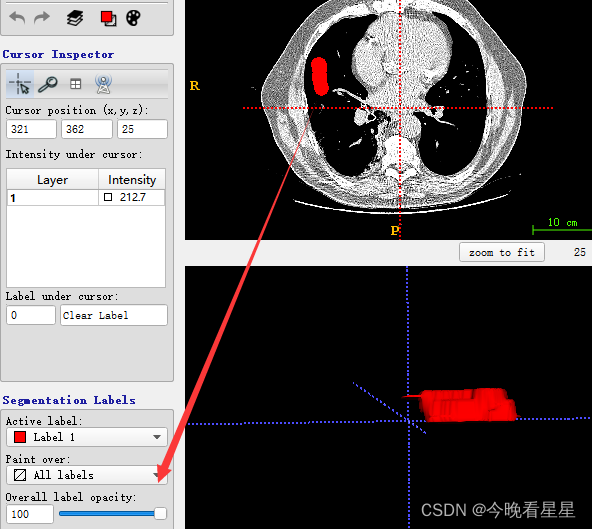

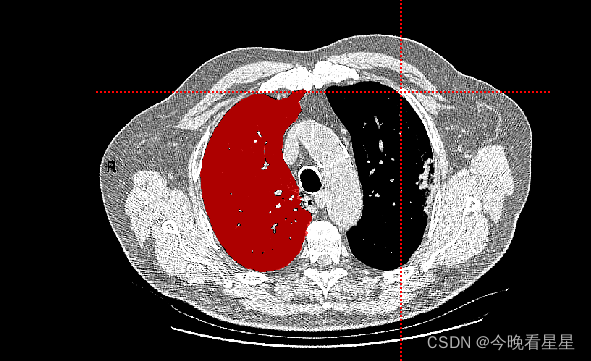

• paint Over 为允许标注的范围，All labels 允许对所有的标签进行标注，包括覆盖之前的标注；All visiable label是对所有可见的标签进行标注，如图，红色所在的位置则不能标注，

• paint over续：使用Active Label=Label1; paint Over=Clear Label标注时，只允许对没有标注的区域标注，如图，同样的，如果paint over=Label1(red)， active label = label3 则蓝色只能在红色上标注

3. Zoom 对区域进行缩放
4. Layer 处理添加的不同的层，比如：CT扫描的不同段

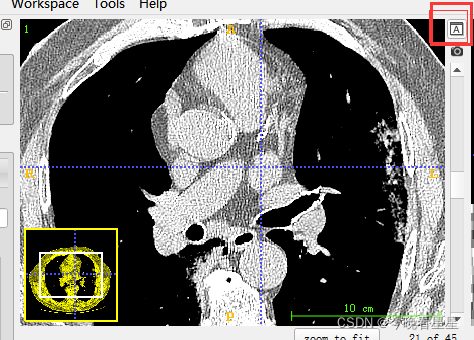

5. Slice Annotations -> Toggle.... 可以去掉视图的标注信息，Slice Annotations -> Annotation Preference 可以对标注的格式进行设置

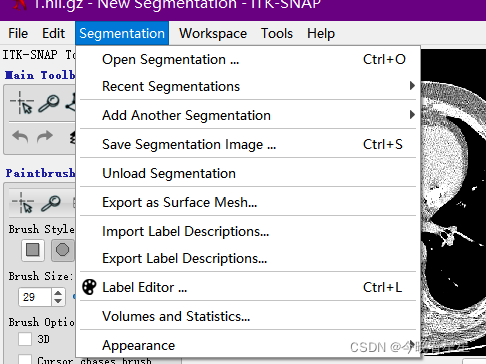

1.4 Segmentation 图像标注

1. Open Segmentation 打开标注的文件，标注的文件为.nii格式，可以直接进行拖拽的方式来获取标注
2. Save Another Segmentation 保存标注的图像，格式为nii， 保存的标注格式，可以直接拖拽到原始图像中
3. Unload Segmentation 可以将加载的标注去掉
4. Export as Surface Mesh 将标签保存为vtk文件

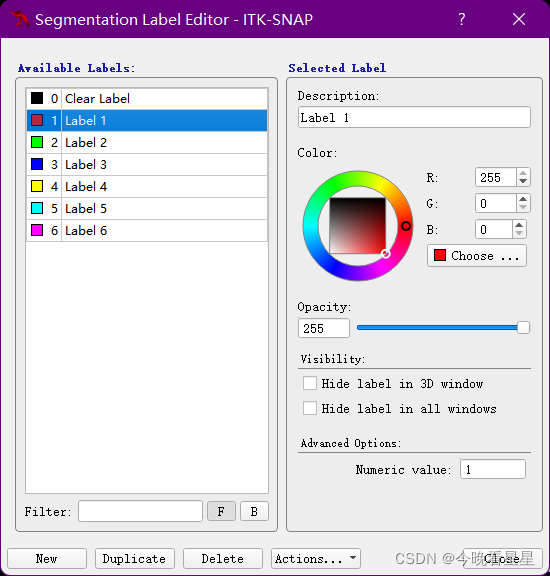

5. Label Editor 对Label的相关属性进行编辑

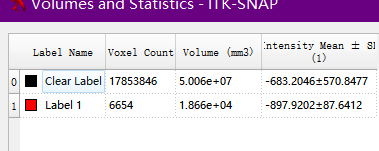

6. Volumes and Statistics 获取空间的统计数据

7. Appearence 对标签进行处理，Appearence -> ToggleVisibility 隐藏所有的标签，再次选择则会返回；Increase / Decrease Opacity 增加/减少透明度，可以使得标签更明显


1.5 Workspace

• 主要用于保存工作空间，有时候工作没有进行完，使用保存的工作空间继续进行以前的工作
• 保存的文件格式为：.itksnap

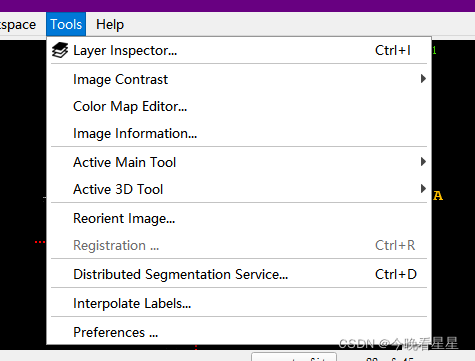

2. Tool 工具的使用

2.1 Lager Inspect 查看图像的信息

• 包括主图信息与标注信息

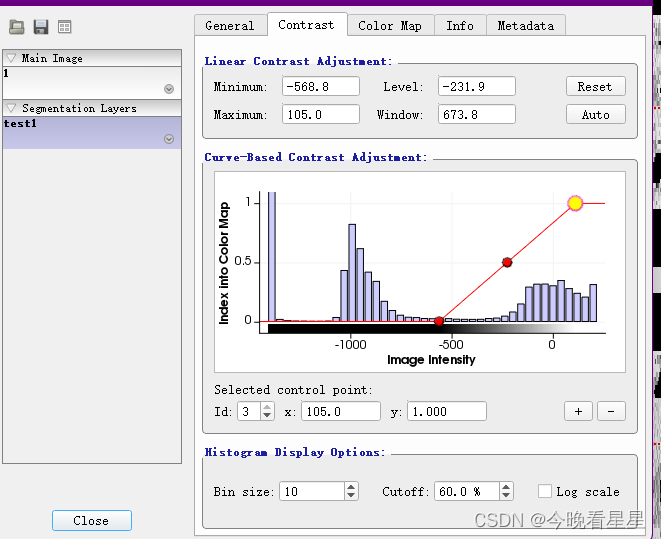

1. Contrast可用于调整窗宽窗位，主要是图像的对比度

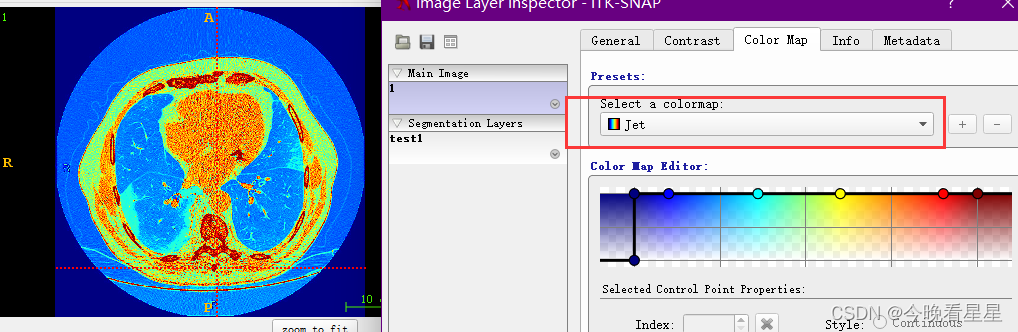

2. Color Map 可用于调节显示的颜色，比如调节为伪彩，便于观察， 但常用的还是灰度图

3. info 与 metadata展示图像的基本信息

2.2 Active Main Tool

• 主要的标注工具


1. Crosshiar Tool 即图像中的十字虚线定位点

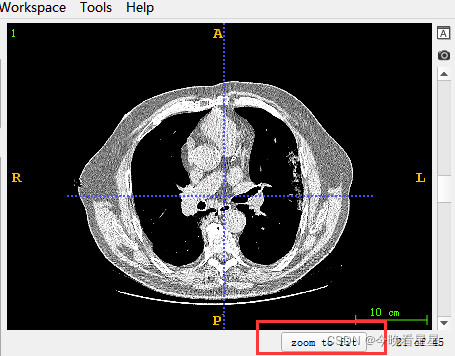

2. Zoom/Pan Mode 用来缩放图像
3. Polygon Drawing Mode 多边形勾选区域，可以设定选定的模式，1）使用Smooth curve 2) 使用Polygon 多边形
4. PaintBrush Mode 用来涂画标注的区域
5. Active Contour Segmentation Mode 半自动进行区域的标注
6. Annotation Tool 可以标注图像上两点之间的距离，

3 人工分割

3. 1 多边形分割

• 选择的曲线为Smooth curve

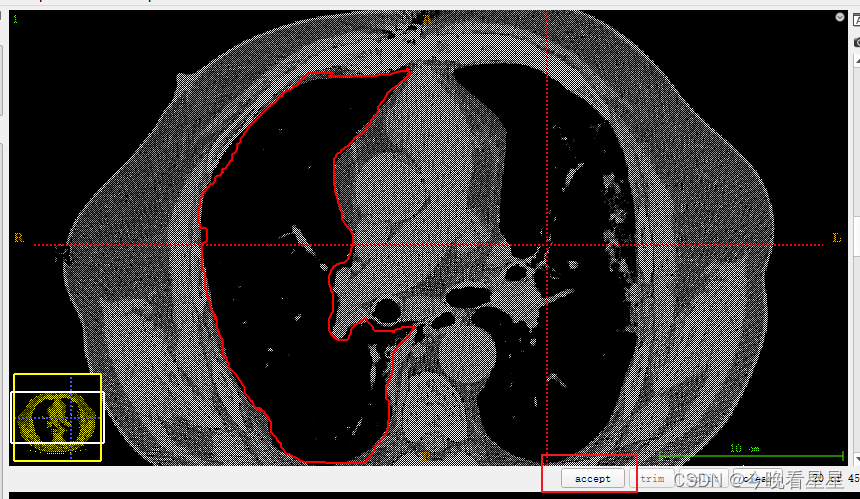

1. 使用多边形工具勾画以后，使用accept获取分割的区域

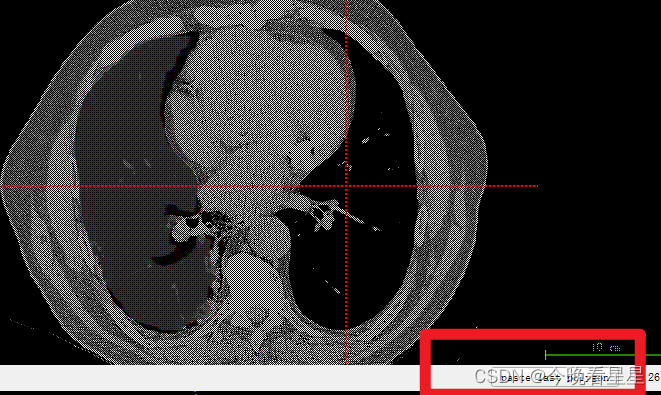

• 使用paste last ploygon 应用最后的轮廓

2. 使用画笔工具进行涂画，选择不同的大小进行边界以及内容的填充，选择边界自适应填充可以根据不同的CT值，来填充不同的区域

• 自适应画笔的效果

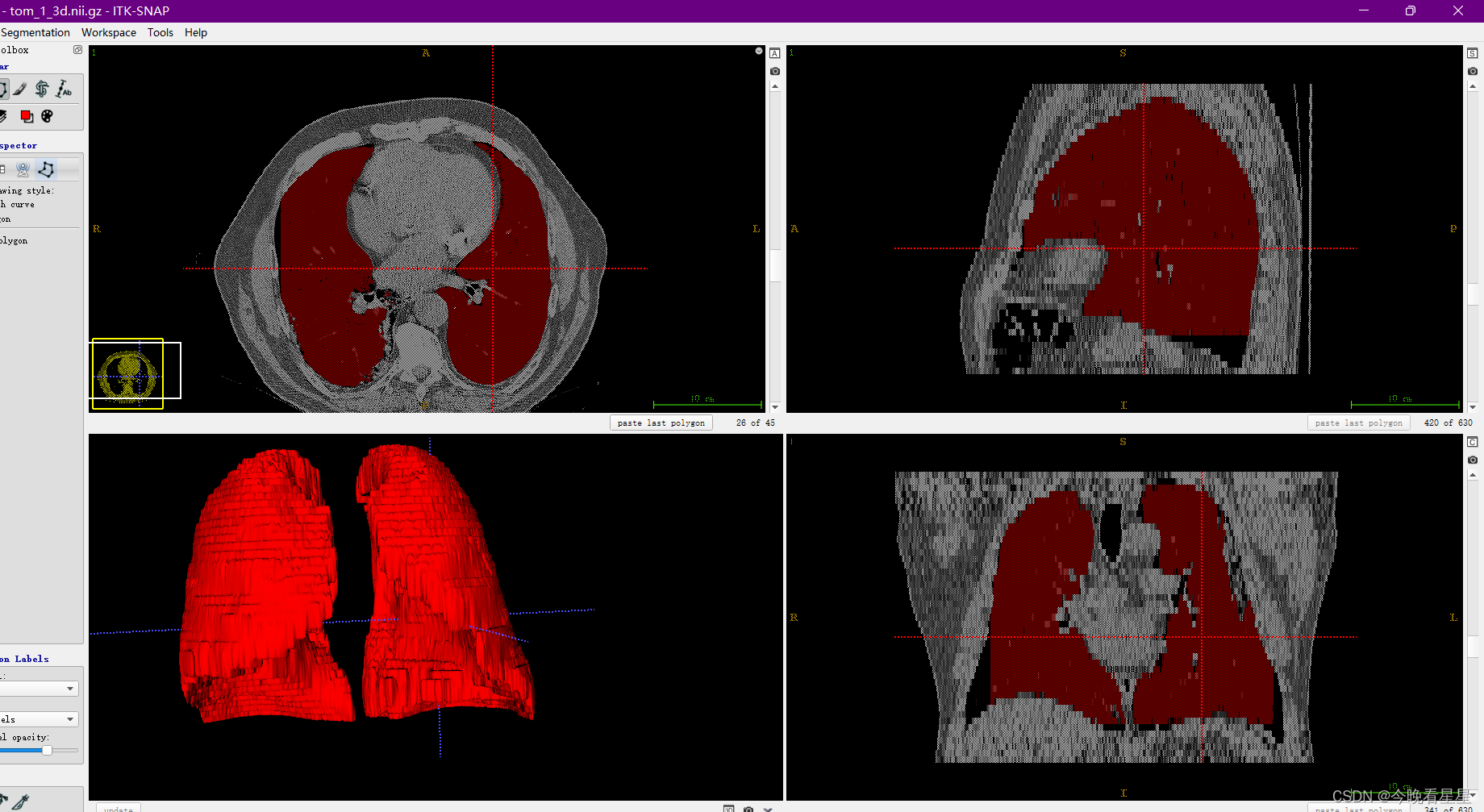

• 最终的效果


4 半自动分割的步骤

**半自动分割的基本过程： **

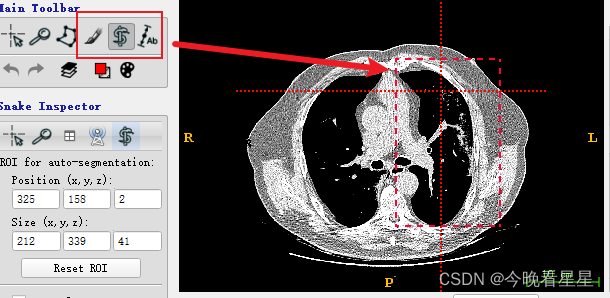

1. 使用矩形框进行框选，并在多个视图中确定区域

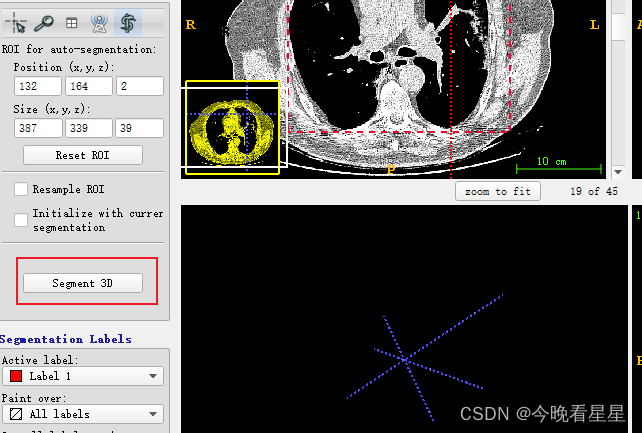

2. 在左侧进行3D分割

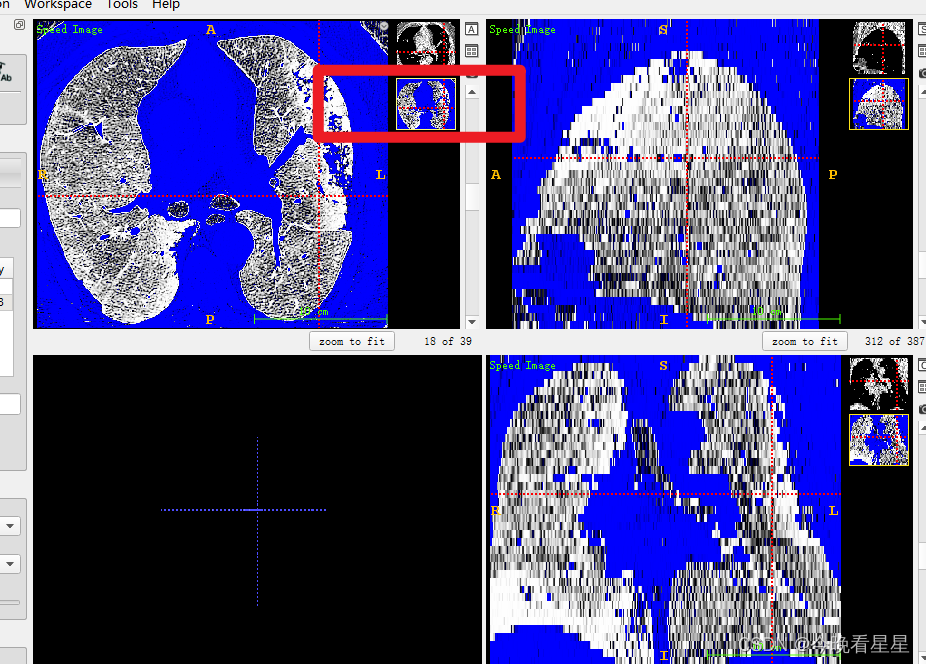

3. 看第二个视图， 蓝色为丢弃区域，白色为选择的区域，进行CT阈值的调节，来选择想要的部分。参数调整完毕后，选择next进行下一步操作

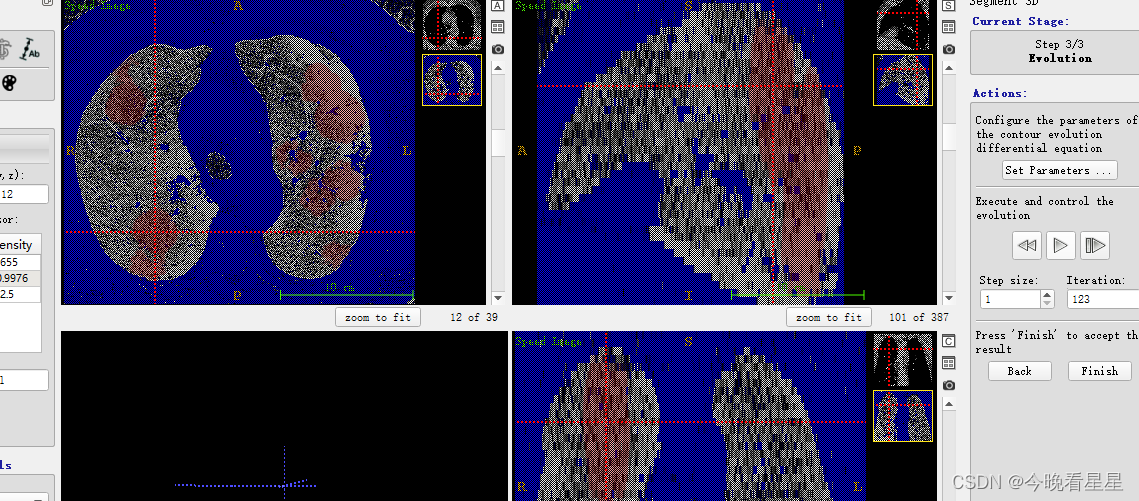

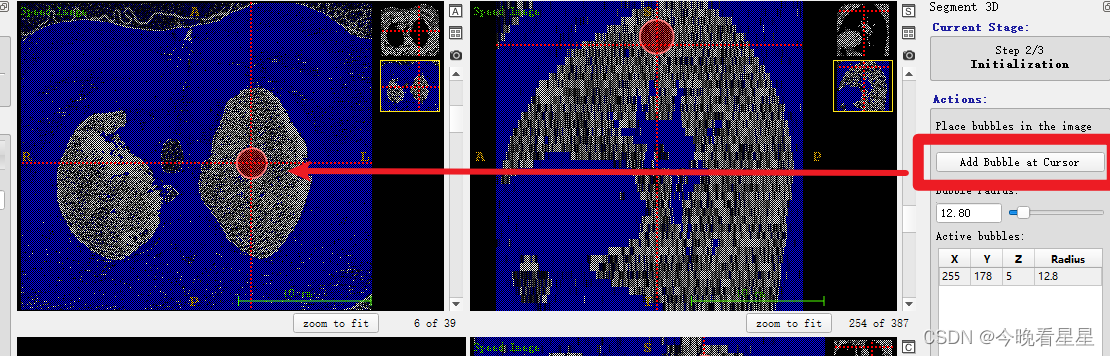

4. 在要扩散的区域选择点，进行自动扩散

• 观察到区域在不断的扩散

5. 3D的结果

---

参考
